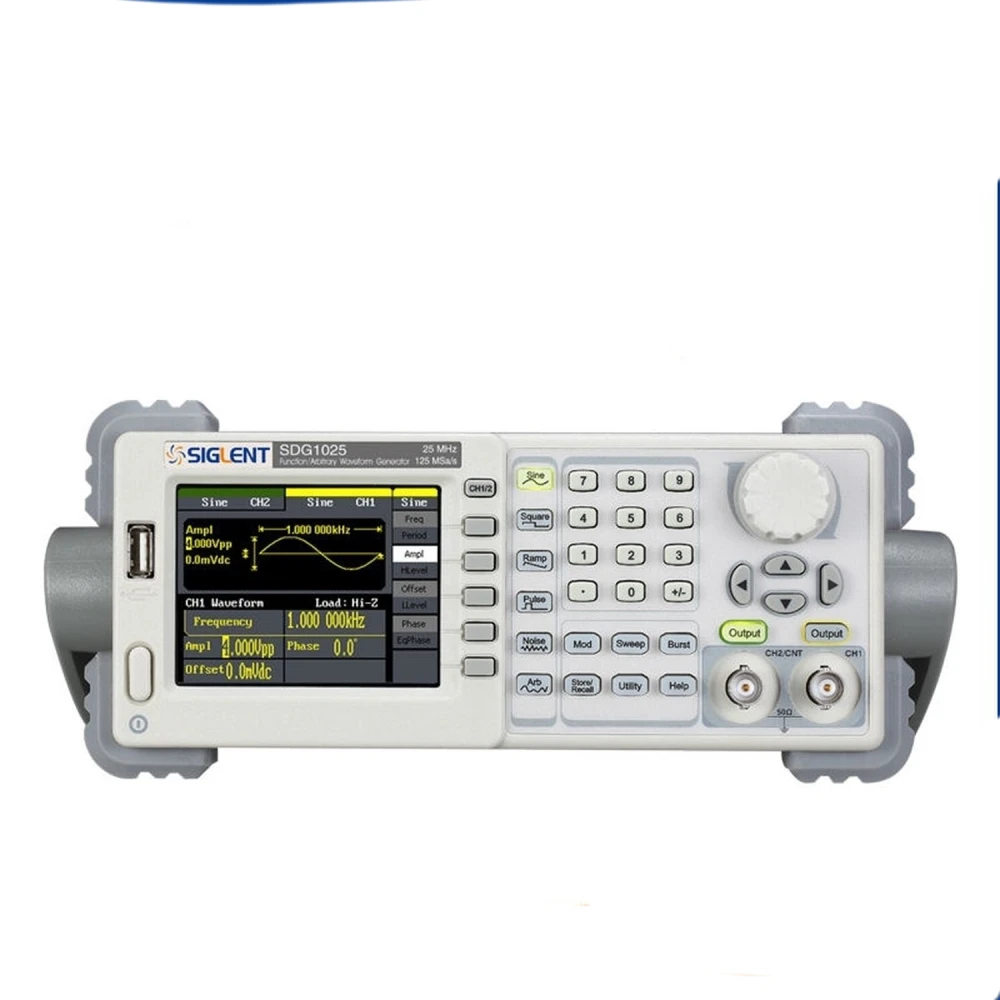

Αυθαίρετος γεννήτριας συναρτήσεων Siglent SDG1025 25MHz για ηλεκτρονικές εφαρμογές
Μάρκα: Siglent
Περιλαμβάνεται ΦΠΑ (Χωρίς ΦΠΑ: 274,00 €)
Εκπτώσεις ποσότητας
| Ποσότητα | Τιμή | Αποθήκευση |
|---|---|---|
| 2+ | 326,17 € | -4% |
| 10+ | 319,37 € | -6% |
| 20+ | 305,78 € | -10% |
Ο αυθαίρετος γεννήτριας συναρτήσεων Siglent SDG1025 25MHz είναι ένα απαραίτητο εργαλείο για μηχανικούς και τεχνικούς που χρειάζονται ακρίβεια και ευελιξία στη δημιουργία ηλεκτρονικών σημάτων. Εξοπλισμένος με τεχνολογία DDS (Direct Digital Synthesis), αυτή η συσκευή επιτρέπει τη δημιουργία σημάτων με υψηλή πιστότητα και σταθερότητα, ιδανική για εφαρμογές σε εργαστήρια, ανάπτυξη προϊόντων και ηλεκτρονικές δοκιμές.
Κύρια χαρακτηριστικά και πλεονεκτήματα:
- Τεχνολογία DDS με διπλή έξοδο και ρυθμιζόμενη φάση για μεγαλύτερη ευελιξία στα παραγόμενα σήματα.
- Μέγιστη συχνότητα εξόδου 25MHz, κατάλληλη για μεγάλη ποικιλία ηλεκτρονικών εφαρμογών.
- Ρυθμός δειγματοληψίας 125 MSa/s και κατακόρυφη ανάλυση 14 bits, που εξασφαλίζουν ακριβή και λεπτομερή σήματα.
- Μήκος κύματος 16Kpts που επιτρέπει τη δημιουργία σύνθετων και αυθαίρετων κυματομορφών.
- Περιλαμβάνει 5 τυπικές κυματομορφές (ημιτονοειδής, τετραγωνική, ράμπα, παλμός, λευκός γκαουσιανός θόρυβος) και 48 ενσωματωμένες αυθαίρετες κυματομορφές για διάφορες ανάγκες.
- Υψηλή ακρίβεια με ενσωματωμένο μετρητή συχνότητας που φτάνει έως 200MHz.
- Προηγμένες λειτουργίες διαμόρφωσης όπως AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep και Burst για εξειδικευμένες δοκιμές.
- Τυπική συνδεσιμότητα με USB Host και Device, υποστήριξη αποθήκευσης σε δίσκο U και επιλογή αναβάθμισης με θύρα GPIB.
- Συμβατότητα με ψηφιακά παλμογράφους της σειράς SDS1000 και απομακρυσμένο έλεγχο για αποτελεσματική ενσωμάτωση σε συστήματα μέτρησης.
Τεχνικές προδιαγραφές:
- Μοντέλο: SDG1025
- Μέγιστη συχνότητα εξόδου: 25MHz
- Κανάλια εξόδου: 2
- Ρυθμός δειγματοληψίας: 125 MSa/s
- Μήκος κύματος: 16 kpts
- Ανάλυση συχνότητας: 1 μHz
- Κατακόρυφη ανάλυση: 14 bits
- Κυματομορφές: ημιτονοειδής, τετραγωνική, ράμπα, παλμός, λευκός γκαουσιανός θόρυβος, 48 ενσωματωμένες αυθαίρετες κυματομορφές
- Εύρος κυματομορφών:
- Ημιτονοειδής κυματομορφή: 1 μHz έως 25MHz
- Τετραγωνική κυματομορφή: 1 μHz έως 25MHz
- Παλμός: 500 μHz έως 5MHz
- Ράμπα: 1 μHz έως 300KHz
- Λευκός γκαουσιανός θόρυβος: εύρος ζώνης 25MHz (-3dB)
- Αυθαίρετη κυματομορφή: 1 μHz έως 5MHz
- Λειτουργίες διαμόρφωσης: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Μετρητής συχνότητας: 100 mHz έως 200 MHz
- Συνδεσιμότητα: USB Host & Device, προαιρετική θύρα USB-GPIB
- Διαστάσεις: 229mm × 105mm × 281mm
Αυτός ο γεννήτριας είναι ιδανικός για όσους αναζητούν έναν αξιόπιστο εξοπλισμό για τη δημιουργία σημάτων στην ανάπτυξη, δοκιμή και συντήρηση ηλεκτρονικών κυκλωμάτων. Η δυνατότητά του να παράγει πολλαπλές κυματομορφές και η υψηλή ανάλυσή του τον καθιστούν απαραίτητο σε επαγγελματικά και εκπαιδευτικά περιβάλλοντα.
Συμβατότητα και χρήση:
Ο Siglent SDG1025 συνδέεται εύκολα με ψηφιακούς παλμογράφους, ειδικά με τη σειρά SDS1000, επιτρέποντας συνδυασμένη ανάλυση σημάτων. Η διεπαφή USB διευκολύνει τη μεταφορά δεδομένων και την ενημέρωση λογισμικού, ενώ η επιλογή θύρας GPIB επεκτείνει τις δυνατότητες ενσωμάτωσής του σε αυτοματοποιημένα συστήματα.
Με προηγμένες λειτουργίες διαμόρφωσης και ευρύ φάσμα συχνοτήτων, αυτός ο γεννήτριας είναι ιδανικός για εφαρμογές σε εργαστήρια ηλεκτρονικών, ανάπτυξη προϊόντων, τεχνική εκπαίδευση και δοκιμές ηλεκτρονικών συσκευών.
- Τεχνολογία DDS με διπλή έξοδο και ρυθμιζόμενη φάση
- Μέγιστη συχνότητα εξόδου: 25MHz
- Ρυθμός δειγματοληψίας: 125 MSa/s με κατακόρυφη ανάλυση 14 bits
- 48 ενσωματωμένες αυθαίρετες κυματομορφές και 5 τυπικές
- Λειτουργίες διαμόρφωσης: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Ενσωματωμένος μετρητής συχνότητας έως 200MHz
- Συνδεσιμότητα USB Host & Device, προαιρετική θύρα USB-GPIB
- Συμβατό με ψηφιακούς παλμογράφους SDS1000 και απομακρυσμένο έλεγχο
Ερωτήσεις & Απαντήσεις πελατών
Ποιες είναι οι βασικές προδιαγραφές σχετικά με την ανάλυση και την ακρίβεια που επηρεάζουν την ποιότητα των παραγόμενων σημάτων;
Ο γεννήτριας χρησιμοποιεί ρυθμό δειγματοληψίας 125 MSa/s, κατακόρυφη ανάλυση 14 bits και ανάλυση συχνότητας 1 µHz. Αυτό παρέχει επαρκές επίπεδο λεπτομέρειας για απαιτητικές εργαστηριακές εφαρμογές, αν και σε πολύ σύνθετα σήματα ή στις μέγιστες συχνότητες μπορεί να εμφανιστούν μικρά τεχνουργήματα, τυπικά της αρχιτεκτονικής DDS.
Τι απαιτεί η αρχική του εγκατάσταση και τι περιλαμβάνει η συσκευασία κατά την αγορά του SDG1025;
Η μονάδα συνήθως περιλαμβάνει τον γεννήτρια, καλώδιο τροφοδοσίας, εγχειρίδιο, δύο καλώδια BNC και σχετικό λογισμικό. Η βασική εγκατάσταση απαιτεί σύνδεση στο ηλεκτρικό δίκτυο (τυπικά 100–240 V AC) και διασύνδεση με τα όργανα μέτρησης μέσω των μπροστινών συνδέσεων BNC.
Πώς συγκρίνεται το SDG1025 με γεννήτριες αυθαίρετων συναρτήσεων του ανταγωνισμού στην κατηγορία των 25 MHz;
Σε αντικειμενική σύγκριση, το SDG1025 ξεχωρίζει για την αναλογία ποιότητας-τιμής, την ανάλυση 14 bits και την ποικιλία ενσωματωμένων κυματομορφών. Σε σχέση με μοντέλα παρόμοιας κατηγορίας (π.χ. Tektronix AFG1022), προσφέρει ελαφρώς μεγαλύτερο εύρος συχνοτήτων εξόδου και περισσότερες αυθαίρετες κυματομορφές, αν και ακριβότερος εξοπλισμός μπορεί να έχει καλύτερη σταθερότητα ή πιο προηγμένες λειτουργίες.
Ποια είναι η μέγιστη συχνότητα εξόδου του Siglent SDG1025;
Η μέγιστη συχνότητα εξόδου είναι 25MHz.
Πόσα κανάλια εξόδου έχει ο αυθαίρετος γεννήτριας συναρτήσεων Siglent SDG1025;
Έχει 2 κανάλια εξόδου.
Ποιες κυματομορφές μπορεί να παράγει αυτός ο γεννήτριας;
Μπορεί να παράγει ημιτονοειδείς, τετραγωνικές, ράμπας, παλμού, λευκού γκαουσιανού θορύβου και 48 τύπους ενσωματωμένων αυθαίρετων κυματομορφών.
Είναι συμβατός με άλλον εξοπλισμό μέτρησης;
Ναι, είναι συμβατός με ψηφιακούς παλμογράφους της σειράς SDS1000 και υποστηρίζει απομακρυσμένο έλεγχο.
Ποιες επιλογές συνδεσιμότητας προσφέρει ο Siglent SDG1025;
Προσφέρει σύνδεση USB Host και Device, υποστήριξη αποθήκευσης σε δίσκο U και επιλογή αναβάθμισης με θύρα GPIB.
