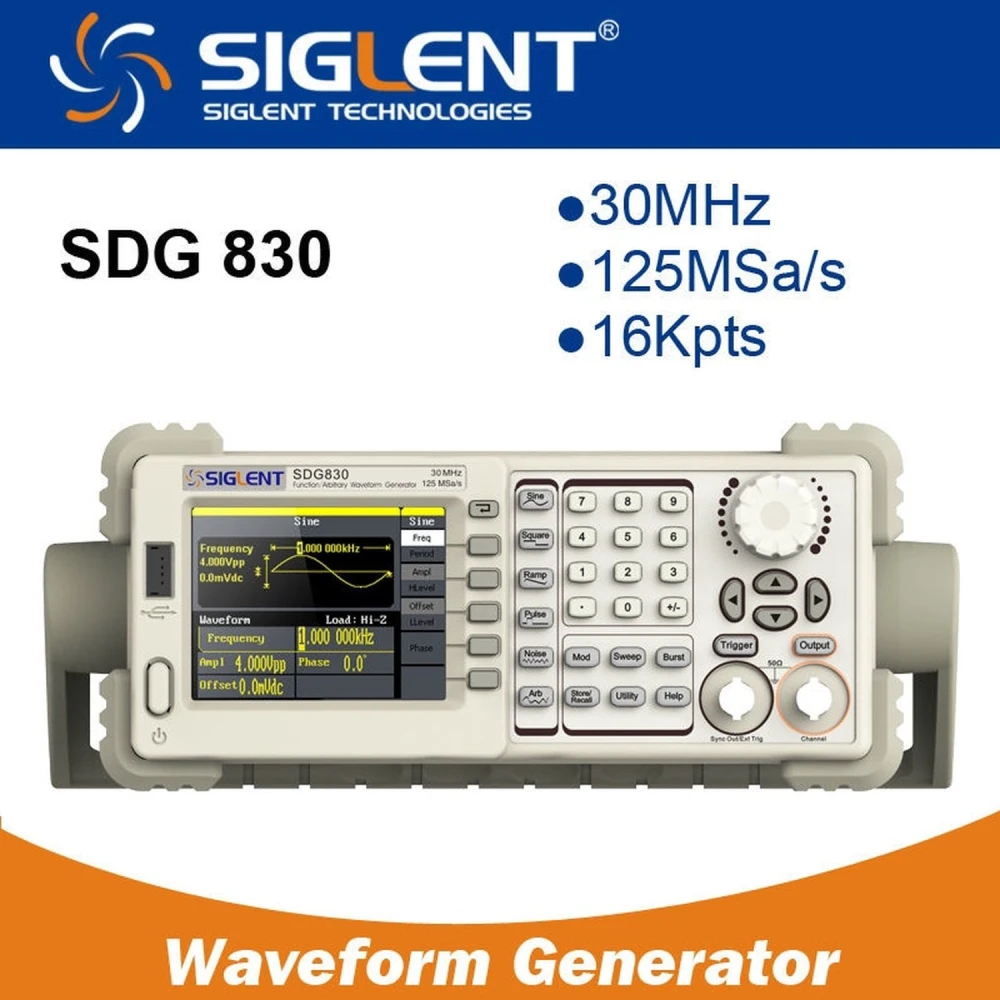

Γεννήτρια συναρτήσεων Siglent SDG830 30MHz για ηλεκτρονικές εφαρμογές
Μάρκα: Siglent
Περιλαμβάνεται ΦΠΑ (Χωρίς ΦΠΑ: 207,00 €)
Εκπτώσεις ποσότητας
| Ποσότητα | Τιμή | Αποθήκευση |
|---|---|---|
| 2+ | 246,41 € | -4% |
| 10+ | 241,28 € | -6% |
| 20+ | 231,01 € | -10% |
Η γεννήτρια συναρτήσεων Siglent SDG830 30MHz είναι ένα προηγμένο όργανο μέτρησης σχεδιασμένο να προσφέρει ακριβή και ευέλικτα σήματα σε ηλεκτρονικές εφαρμογές. Η συσκευή διαθέτει μέγιστη συχνότητα εξόδου 30MHz και ρυθμό δειγματοληψίας 125 MSa/s, εξασφαλίζοντας υψηλή ποιότητα στη δημιουργία σημάτων.
Εξοπλισμένο με την καινοτόμο τεχνολογία EasyPulse, το SDG830 μπορεί να παράγει παλμούς με χαμηλή διακύμανση και γρήγορη ανοδική και καθοδική ακμή, ανεξάρτητα από τη συχνότητα λειτουργίας. Επιπλέον, επιτρέπει ευρεία και ακριβή ρύθμιση του duty cycle, της ακμής και του πλάτους του παλμού, ξεπερνώντας σε απόδοση άλλες παρόμοιες γεννήτριες σήματος DDS.
Κύρια χαρακτηριστικά
- Προηγμένη τεχνολογία DDS με ρυθμό δειγματοληψίας 125 MSa/s και κατακόρυφη ανάλυση 14 bits.
- Έξοδος ενός καναλιού με 5 τυπικές κυματομορφές και 46 ενσωματωμένες αυθαίρετες κυματομορφές, συμπεριλαμβανομένου του DC.
- Πλήρεις λειτουργίες διαμόρφωσης: AM, DSB-AM, FM, PM, FSK, ASK, PWM, γραμμική/λογαριθμική σάρωση και burst.
- Καινοτόμος τεχνολογία EasyPulse για παλμούς χαμηλής διακύμανσης και γρήγορες ακμές.
- Τυπικές διεπαφές USB για σύνδεση και αποθήκευση, συμβατό με ενημερώσεις λογισμικού.
- 10 μη πτητικές θέσεις αποθήκευσης για προσαρμοσμένες αυθαίρετες κυματομορφές.
- Συμβατό με ψηφιακούς παλμογράφους SIGLENT για ενσωμάτωση και προηγμένη ανάλυση.
- Λογισμικό EasyWave για ισχυρή επεξεργασία αυθαίρετων κυματομορφών.
Τεχνικές προδιαγραφές
- Model: SDG830
- Μέγιστη συχνότητα εξόδου: 30MHz
- Κανάλια εξόδου: 1
- Ρυθμός δειγματοληψίας: 125 MSa/s
- Longitud de onda: 16 kpts
- Ανάλυση συχνότητας: 1 µHz
- Κατακόρυφη ανάλυση: 14 bits
- Διαθέσιμες κυματομορφές: Ημιτονοειδής, τετραγωνική, ράμπα, παλμός, γκαουσιανή, λευκός γκαουσιανός θόρυβος, αυθαίρετες κυματομορφές
- Εύρος συχνότητας ανά κυματομορφή: Ημιτονοειδής και τετραγωνική από 1 µHz έως 30 MHz, παλμός από 500 µHz έως 5 MHz, ράμπα/τριγωνική έως 300 kHz, λευκός θόρυβος με εύρος ζώνης >30 MHz
- Λειτουργίες διαμόρφωσης: AM, FM, PM, DSB-AM, FSK, ASK, PWM, σάρωση και burst
- Τυπική διαμόρφωση: USB Host και συσκευή USB
- Πλάτος: 4 mVpp έως 20 Vpp (υψηλή αντίσταση), 2 mVpp έως 10 Vpp (50 ohmios)
Τυπικές χρήσεις
Αυτή η γεννήτρια είναι ιδανική για εργαστήρια ηλεκτρονικών, ανάπτυξη και δοκιμές κυκλωμάτων, τεχνική εκπαίδευση και κάθε εφαρμογή που απαιτεί ακριβή και διαμορφωμένα σήματα. Η δυνατότητά της να παράγει διάφορες κυματομορφές και διαμορφώσεις την καθιστά κατάλληλη για πειραματισμό και διάγνωση σε αναλογικά και ψηφιακά ηλεκτρονικά.
Συμβατότητα
Το Siglent SDG830 ενσωματώνεται εύκολα με ψηφιακούς παλμογράφους SIGLENT, διευκολύνοντας τη συνδυασμένη ανάλυση σημάτων. Επιπλέον, η διεπαφή USB επιτρέπει τη σύνδεση με υπολογιστές για έλεγχο και ενημέρωση μέσω εξειδικευμένου λογισμικού.
- Μέγιστη συχνότητα εξόδου 30MHz με υψηλή ακρίβεια
- Τεχνολογία EasyPulse για παλμούς χαμηλής διακύμανσης και γρήγορες ακμές
- Ρυθμός δειγματοληψίας 125 MSa/s και κατακόρυφη ανάλυση 14 bits
- 5 τυπικές κυματομορφές και 46 ενσωματωμένες αυθαίρετες κυματομορφές
- Πλήρεις λειτουργίες διαμόρφωσης: AM, FM, PM, DSB-AM, FSK, ASK, PWM, σάρωση και burst
- Διεπαφή USB για αποθήκευση και ενημέρωση λογισμικού
- 10 μη πτητικές θέσεις αποθήκευσης για προσαρμοσμένες κυματομορφές
- Συμβατό με ψηφιακούς παλμογράφους SIGLENT
- Λογισμικό EasyWave για προηγμένη επεξεργασία κυματομορφών
Ερωτήσεις & Απαντήσεις πελατών
Τι είδη τυπικών και αυθαίρετων κυματομορφών μπορεί να παράγει το Siglent SDG830 και ποια είναι η ανάλυσή του;
Το Siglent SDG830 μπορεί να παράγει 5 τυπικές κυματομορφές (ημιτονική, τετραγωνική, τριγωνική, παλμού και θορύβου) και διαθέτει 46 εσωτερικές αυθαίρετες κυματομορφές, συμπεριλαμβανομένης της συνεχούς (DC). Όλα τα σήματα παράγονται με κατακόρυφη ανάλυση 14 bits, κάτι που επιτρέπει πολύ καλή πιστότητα στις κυματομορφές.
Τι περιλαμβάνει το κουτί του SDG830 όσον αφορά καλώδια, τροφοδοτικά και εγχειρίδια;
Συνήθως, το κουτί του SDG830 περιέχει τον function generator, καλώδιο τροφοδοσίας, καλώδιο USB, έντυπο ή CD manual και τουλάχιστον ένα καλώδιο BNC-BNC για σύνδεση. Συνήθως δεν περιλαμβάνει φυσικό software, αλλά το EasyWave μπορεί να ληφθεί από τον κατασκευαστή. Συνιστάται να επιβεβαιώσετε με τον πωλητή το ακριβές περιεχόμενο, καθώς ο εξοπλισμός μπορεί να διαφέρει ανά περιοχή.
Τι συμβατότητα διεπαφών και συγχρονισμού έχει το SDG830 για ενσωμάτωση με άλλα όργανα, όπως oscilloscopes;
Το SDG830 διαθέτει διεπαφές USB-Host και USB-Device για μεταφορά δεδομένων, ενημερώσεις και απομακρυσμένο έλεγχο από PC. Δεν περιλαμβάνει σύνδεση LAN ή GPIB, αλλά είναι πλήρως συμβατό με oscilloscopes Siglent μέσω συγχρονισμού από τη θύρα USB, διευκολύνοντας τη συνδυασμένη ανάλυση σημάτων στο εργαστήριο.
Ποιοι είναι οι λειτουργικοί περιορισμοί και οι βασικές ανοχές του SDG830 ως προς συχνότητα, πλάτος και ακρίβεια;
Η μέγιστη συχνότητα εξόδου είναι 30 MHz για ημιτονικά κύματα και χαμηλότερη για άλλες μορφές (συμβουλευτείτε το manual). Το μέγιστο πλάτος εξόδου είναι 20 Vpp σε ανοικτό φορτίο και 10 Vpp σε φορτίο 50 Ω. Η τυπική ακρίβεια συχνότητας είναι ±1 ppm και η ολική αρμονική παραμόρφωση για ημιτονικό κύμα είναι κάτω από 0.075% στα 1 kHz, 20 Vpp. Οι τιμές μπορεί να διαφέρουν ανάλογα με τον τρόπο λειτουργίας.
Τι εγγυήσεις και επιλογές after-sales service προσφέρει η Siglent για το SDG830 και υπάρχουν ανταλλακτικά ή υποστήριξη για firmware updates;
Η Siglent συνήθως προσφέρει τυπική εγγύηση 3 ετών για το SDG830, που καλύπτει κατασκευαστικά ελαττώματα. Διατίθεται τεχνική υποστήριξη, online manuals και δωρεάν λήψεις firmware. Τα ανταλλακτικά και οι επισκευές διαχειρίζονται μέσω επίσημων διανομέων ή του site της Siglent. Συνιστάται η καταχώριση του προϊόντος για ενεργοποίηση της εγγύησης και ευκολότερες μελλοντικές ενημερώσεις.
Ποια είναι η μέγιστη συχνότητα εξόδου της γεννήτριας Siglent SDG830;
Η μέγιστη συχνότητα εξόδου είναι 30MHz.
Τι είδους κυματομορφές μπορεί να παράγει το Siglent SDG830;
Μπορεί να παράγει ημιτονοειδή, τετραγωνική, ράμπα, παλμό, γκαουσιανή, λευκό γκαουσιανό θόρυβο και αυθαίρετες κυματομορφές.
Η γεννήτρια διαθέτει λειτουργίες διαμόρφωσης;
Ναι, περιλαμβάνει λειτουργίες διαμόρφωσης AM, DSB-AM, FM, PM, FSK, ASK, PWM, γραμμική/λογαριθμική σάρωση και burst.
Είναι συμβατή με άλλον εξοπλισμό μέτρησης;
Ναι, είναι συμβατή με ψηφιακούς παλμογράφους SIGLENT και μπορεί να συνδεθεί μέσω USB για αποθήκευση και ενημέρωση.
Πόσα κανάλια εξόδου έχει αυτή η γεννήτρια;
Διαθέτει ένα μόνο κανάλι εξόδου.
