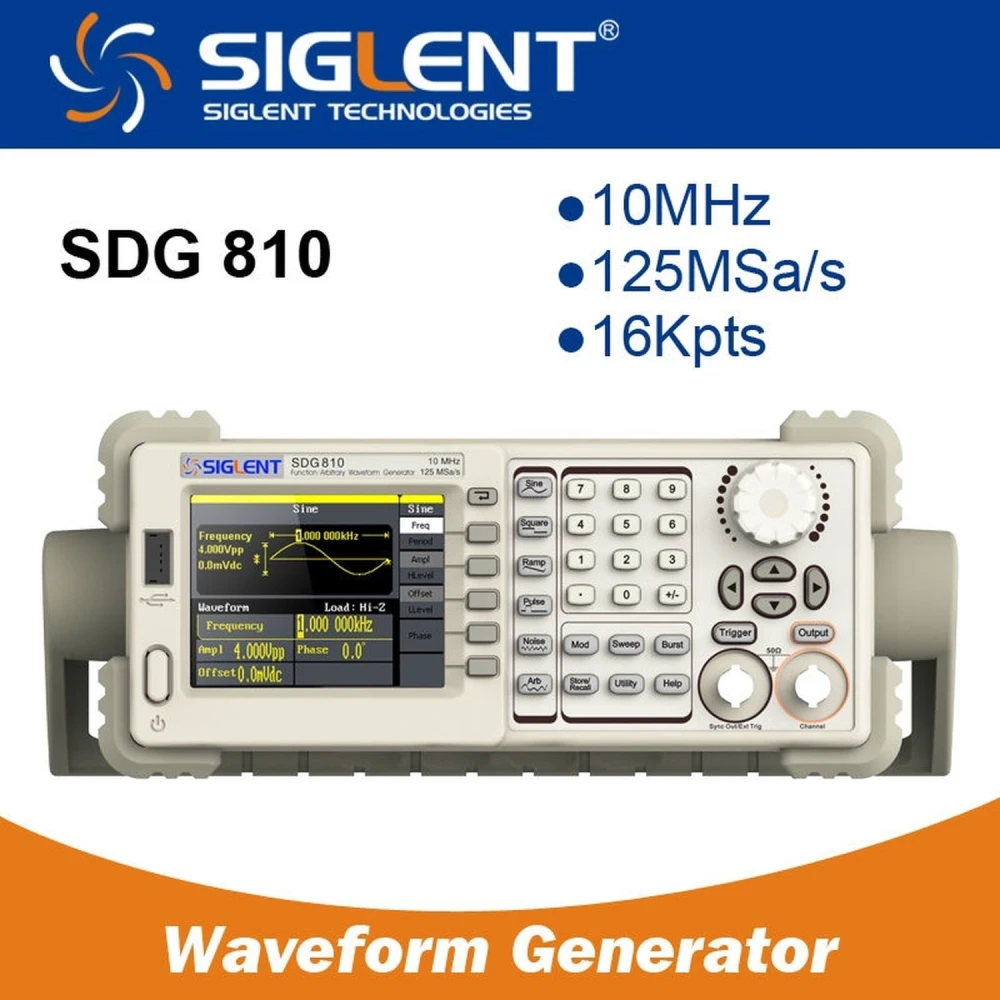

Αυθαίρετος γεννήτριας συναρτήσεων Siglent SDG810 10MHz για ηλεκτρονικές εφαρμογές
Μάρκα: Siglent
Περιλαμβάνεται ΦΠΑ (Χωρίς ΦΠΑ: 177,00 €)
Εκπτώσεις ποσότητας
| Ποσότητα | Τιμή | Αποθήκευση |
|---|---|---|
| 2+ | 210,70 € | -4% |
| 10+ | 206,31 € | -6% |
| 20+ | 197,53 € | -10% |
Ο Αυθαίρετος γεννήτριας συναρτήσεων Siglent SDG810 10MHz είναι ένα προηγμένο όργανο σχεδιασμένο να παρέχει ακριβή και ευέλικτα σήματα σε επαγγελματικές και εκπαιδευτικές ηλεκτρονικές εφαρμογές. Εξοπλισμένος με προηγμένη τεχνολογία DDS, προσφέρει μέγιστη συχνότητα εξόδου 10MHz και ρυθμό δειγματοληψίας 125 MSa/s, εξασφαλίζοντας υψηλή ποιότητα σήματος και ανάλυση.
Αυτός ο γεννήτριας διαθέτει ένα μόνο κανάλι εξόδου και υποστηρίζει πέντε τυπικές κυματομορφές, καθώς και 46 ενσωματωμένες αυθαίρετες κυματομορφές, συμπεριλαμβανομένου του DC. Η καινοτόμος τεχνολογία EasyPulse επιτρέπει τη δημιουργία παλμών με χαμηλό jitter και γρήγορα μέτωπα, ρυθμίζοντας με ακρίβεια τον κύκλο λειτουργίας, το μέτωπο και το πλάτος του παλμού.
Κύρια χαρακτηριστικά:
- Προηγμένη τεχνολογία DDS με κατακόρυφη ανάλυση 14 bits για καθαρά και ακριβή σήματα.
- Έξοδος ενός καναλιού με τυπικές κυματομορφές: ημίτονο, τετραγωνικό, ράμπα, παλμός και λευκό γκαουσιανό θόρυβο.
- 46 ενσωματωμένες αυθαίρετες κυματομορφές για μέγιστη ευελιξία.
- Πλήρεις λειτουργίες διαμόρφωσης: AM, DSB-AM, FM, PM, FSK, ASK, PWM, γραμμικό/λογαριθμικό sweep και burst.
- Διεπαφή USB Host και συσκευή USB για αποθήκευση και ενημέρωση λογισμικού.
- Δυνατότητα αποθήκευσης έως 10 προσαρμοσμένων αυθαίρετων κυματομορφών σε μη πτητική μνήμη.
- Συμβατό με ψηφιακούς παλμογράφους αποθήκευσης SIGLENT για προηγμένη ενσωμάτωση στο εργαστήριο.
- Λογισμικό EasyWave για εύκολη επεξεργασία και ρύθμιση αυθαίρετων κυματομορφών.
Τεχνικές προδιαγραφές:
- Μοντέλο: SDG810
- Μέγιστη συχνότητα εξόδου: 10MHz
- Κανάλια εξόδου: 1
- Ρυθμός δειγματοληψίας: 125 MSa/s
- Μήκος κύματος: 16 kpts
- Ανάλυση συχνότητας: 1 µHz
- Κατακόρυφη ανάλυση: 14 bits
- Κυματομορφές: Ημίτονο, τετραγωνικό, ράμπα, παλμός, λευκό γκαουσιανό θόρυβο και αυθαίρετες κυματομορφές.
- Εύρος συχνότητας ανά κυματομορφή:
- Ημιτονοειδές κύμα: 1 µHz έως 10 MHz
- Τετραγωνικό κύμα: 1 µHz έως 10 MHz
- Παλμός: 500 µHz έως 5 MHz
- Ράμπα/Τριγωνικό: 1 µHz έως 300 kHz
- Λευκό γκαουσιανό θόρυβο: >10 MHz bandwidth (-3dB)
- Αυθαίρετη κυματομορφή: 1 µHz έως 5 MHz
- Διαμόρφωση: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Πλάτος: 4 mVpp έως 20 Vpp (HighZ), 2 mVpp έως 10 Vpp (50 ohm)
Τυπικές χρήσεις:
- Δημιουργία σημάτων για δοκιμές και βαθμονόμηση ηλεκτρονικών κυκλωμάτων.
- Προσομοίωση σημάτων για ανάπτυξη και δοκιμή συστημάτων επικοινωνίας.
- Εκπαίδευση και κατάρτιση στην ηλεκτρονική και τις τηλεπικοινωνίες.
- Ενσωμάτωση με ψηφιακούς παλμογράφους για προχωρημένη ανάλυση σημάτων.
Συμβατότητα: Συμβατό με το λογισμικό EasyWave για προχωρημένη επεξεργασία και με ψηφιακούς παλμογράφους SIGLENT, διευκολύνοντας ένα ολοκληρωμένο περιβάλλον εργασίας για επαγγελματίες και τεχνικούς.
Σημείωση: Αυτή τη στιγμή το προϊόν δεν είναι διαθέσιμο σε απόθεμα. Ελέγξτε το κατάστημά μας για εναλλακτικές επιλογές ή για να λάβετε ειδοποίηση διαθεσιμότητας.
- Προηγμένη τεχνολογία DDS με 125 MSa/s και κατακόρυφη ανάλυση 14 bits
- Μέγιστη συχνότητα εξόδου 10MHz με 1 κανάλι εξόδου
- 46 ενσωματωμένες αυθαίρετες κυματομορφές και 5 τυπικές
- Λειτουργίες διαμόρφωσης AM, FM, PM, PWM και άλλες
- Διεπαφή USB Host και USB device για αποθήκευση και ενημέρωση
- Μη πτητική μνήμη για 10 αυθαίρετες κυματομορφές χρήστη
- Συμβατό με ψηφιακούς παλμογράφους SIGLENT για ενσωμάτωση
- Λογισμικό EasyWave για επεξεργασία αυθαίρετων κυματομορφών
Ερωτήσεις & Απαντήσεις πελατών
Ποιες είναι οι διαστάσεις, το βάρος και τι περιλαμβάνει το κουτί του γεννήτριας;
Ο γεννήτριας SDG810 έχει διαστάσεις περίπου 261 mm x 112 mm x 295 mm και βάρος περίπου 2.6 kg. Στη συσκευασία περιλαμβάνονται ο γεννήτριας, καλώδιο τροφοδοσίας, εγχειρίδιο χρήσης, καλώδιο USB και, ανάλογα με τον προμηθευτή, τουλάχιστον ένα καλώδιο BNC και CD με λογισμικό.
Απαιτείται κάποιο πρόσθετο software ή hardware για σύνδεση με υπολογιστή ή για χρήση όλων των λειτουργιών του;
Μπορεί να συνδεθεί σε PC μέσω USB. Για προχωρημένη επεξεργασία αυθαίρετων κυματομορφών, συνιστάται η εγκατάσταση του λογισμικού EasyWave της Siglent (δωρεάν λήψη). Δεν απαιτείται ειδικό πρόσθετο hardware, αλλά ο υπολογιστής πρέπει να τρέχει Windows (ελέγξτε τη συμβατότητα ανά έκδοση).
Ποια είναι η ανοχή του εξοπλισμού σε μεταβολές τάσης και ποια είναι η τυπική κατανάλωσή του;
Λειτουργεί σε τυπικές τάσεις AC (100–240 V, 50/60 Hz) και έχει σχεδιαστεί ώστε να αντέχει μικρές διακυμάνσεις εντός αυτού του εύρους. Η μέγιστη καταγεγραμμένη κατανάλωση είναι 25 W. Για σταθερότητα και μεγαλύτερη διάρκεια ζωής, συνιστάται χρήση σε ρυθμιζόμενες ηλεκτρικές εγκαταστάσεις και αποφυγή αιχμών πάνω από αυτές τις τιμές.
Σε ποια τεχνικά σημεία το SDG810 υπερέχει από άλλους παρόμοιους γεννήτριες DDS;
Το SDG810 ξεχωρίζει για την τεχνολογία EasyPulse, η οποία παρέχει παλμούς με γρήγορες ανόδους/καθόδους και χαμηλό jitter, ανεξάρτητα από τη συχνότητα ή το duty cycle, υπερτερώντας σε ποιότητα σήματος και έλεγχο έναντι των περισσότερων συμβατικών γεννητριών DDS στην κατηγορία τιμής του.
Ποια είναι η μέγιστη συχνότητα εξόδου του Siglent SDG810;
Η μέγιστη συχνότητα εξόδου είναι 10 MHz.
Πόσα κανάλια εξόδου έχει αυτός ο γεννήτριας συναρτήσεων;
Διαθέτει ένα μόνο κανάλι εξόδου.
Τι είδους κυματομορφές μπορεί να παράγει;
Μπορεί να παράγει τυπικές κυματομορφές όπως ημίτονο, τετραγωνικό, ράμπα, παλμό, λευκό γκαουσιανό θόρυβο και 46 ενσωματωμένες αυθαίρετες κυματομορφές.
Μπορούν να αποθηκευτούν προσαρμοσμένες κυματομορφές;
Ναι, διαθέτει 10 θέσεις αποθήκευσης μη πτητικής μνήμης για αυθαίρετες κυματομορφές χρήστη.
Με ποιες συσκευές είναι συμβατός ο Siglent SDG810;
Είναι συμβατός με ψηφιακούς παλμογράφους αποθήκευσης SIGLENT και μπορεί να συνδεθεί μέσω USB για αποθήκευση και ενημέρωση.
