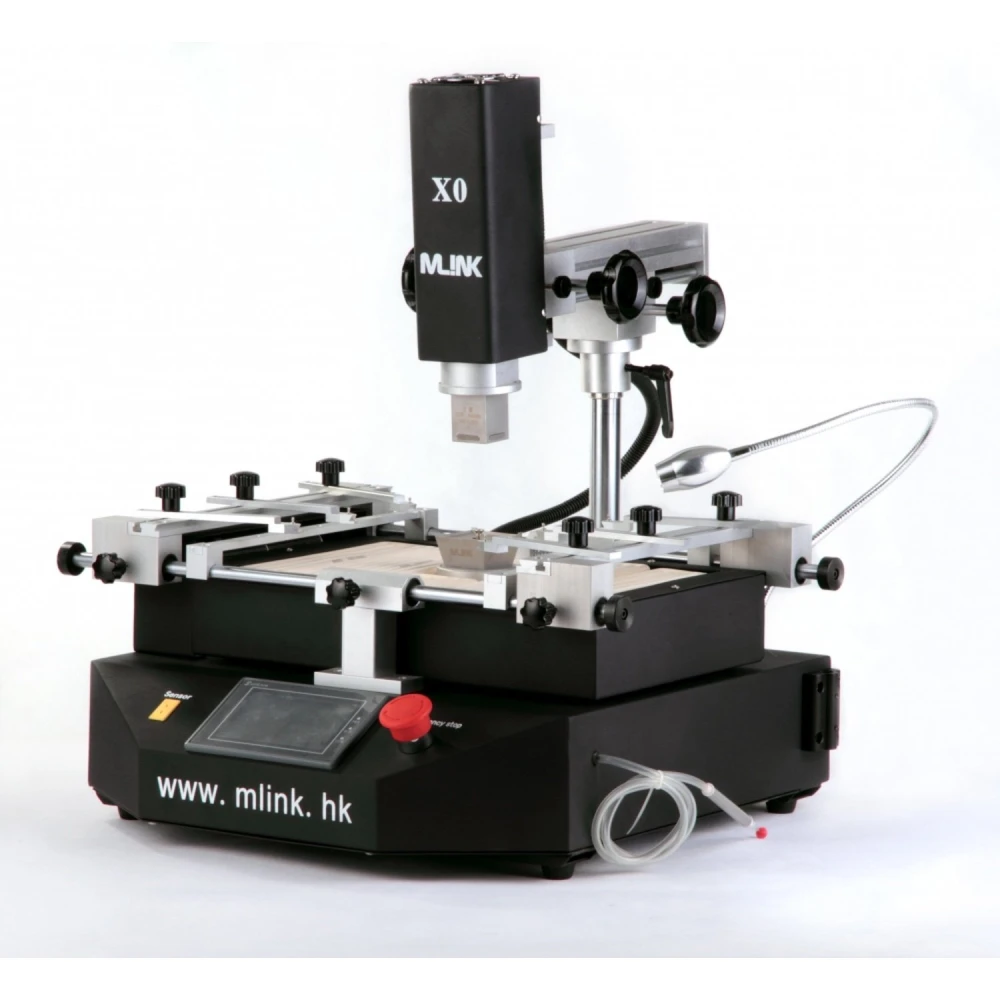

Σταθμός reballing BGA Mlink X0 με προηγμένο έλεγχο θερμοκρασίας
Μάρκα: Mlink
Περιλαμβάνεται ΦΠΑ (Χωρίς ΦΠΑ: 699,00 €)
Εκπτώσεις ποσότητας
| Ποσότητα | Τιμή | Αποθήκευση |
|---|---|---|
| 2+ | 832,09 € | -4% |
| 10+ | 814,75 € | -6% |
| 20+ | 780,08 € | -10% |
Σταθμός reballing BGA Mlink X0 είναι ένας επαγγελματικός σταθμός συγκόλλησης σχεδιασμένος για ακριβείς εργασίες σε εξαρτήματα BGA και επισκευή πλακετών PCB. Αυτός ο σταθμός ξεχωρίζει για την υψηλή ακρίβεια και τον προηγμένο έλεγχο που εξασφαλίζει βέλτιστα αποτελέσματα σε διαδικασίες συγκόλλησης και αποκόλλησης.
Ο Mlink X0 ενσωματώνει σύστημα γραμμικής ολίσθησης για τους άξονες X, Y και Z, επιτρέποντας ακριβείς ρυθμίσεις και γρήγορη τοποθέτηση με υψηλή ακρίβεια και αποτελεσματική ευελιξία χειρισμού. Η οθόνη αφής υψηλής ευκρίνειας και ο έλεγχος PLC διευκολύνουν τη ρύθμιση και αποθήκευση πολλαπλών προφίλ, ενώ προσφέρουν προστασία με κωδικό πρόσβασης και άμεση ανάλυση καμπυλών θερμοκρασίας.
Διαθέτει τρεις ανεξάρτητες ζώνες θέρμανσης: δύο θερμαντήρες θερμού αέρα και έναν υπέρυθρο θερμαντήρα για προθέρμανση, με έλεγχο θερμοκρασίας εντός ±3 °C. Ο επάνω θερμαντήρας ρυθμίζεται ελεύθερα, ο δεύτερος μπορεί να μετακινηθεί κατακόρυφα και ο τρίτος επιτρέπει ρύθμιση της κατανάλωσης ισχύος. Επιπλέον, προσφέρει ποικιλία ακροφυσίων θερμού αέρα που περιστρέφονται 360° με μαγνήτη για εύκολη εγκατάσταση και αλλαγή, καθώς και κάτω υπέρυθρο θερμαντήρα που εξασφαλίζει ομοιόμορφη θέρμανση της πλακέτας PCB.
Για την προστασία της πλακέτας κατά τη διαδικασία, χρησιμοποιεί ρυθμιζόμενη βάση στήριξης σε σχήμα V με εξωτερικό καθολικό εξάρτημα που αποτρέπει παραμορφώσεις από θερμότητα ή ψύχος. Ο σταθμός περιλαμβάνει επίσης ισχυρό ανεμιστήρα εγκάρσιας ροής για γρήγορη ψύξη και ενσωματωμένη αντλία κενού με εξωτερική πένα αναρρόφησης για γρήγορο χειρισμό chips.
Στα χαρακτηριστικά ασφαλείας του περιλαμβάνονται πιστοποιητικό CE, κουμπί έκτακτης διακοπής, αυτόματη απενεργοποίηση σε περίπτωση ατυχήματος και διπλή προστασία από υπερθέρμανση. Το σύστημα όρασης CCD επιτρέπει ακριβή οπτικό έλεγχο κατά τη διαδικασία συγκόλλησης και αποκόλλησης BGA.
Βασικά χαρακτηριστικά
- Συνολική ισχύς: 4400W
- Επάνω θερμαντήρας: 800W
- Κάτω θερμαντήρες: δεύτερος θερμαντήρας 800W, τρίτος IR 2300W
- Τροφοδοσία: AC220V ±10%, 50/60Hz
- Διαστάσεις: 600×600×500 mm
- Ρυθμιζόμενη βάση PCB τύπου V-groove για αποφυγή παραμορφώσεων
- Έλεγχος θερμοκρασίας με αισθητήρα τύπου K σε κλειστό βρόχο, ακρίβεια ±3°C
- Μέγιστο μέγεθος PCB: 410×330 mm; ελάχιστο: 20×20 mm
- Ηλεκτρικός έλεγχος με μονάδα υψηλής ευαισθησίας και οθόνη αφής 4" συμβατή με Mitsubishi PLC
- Καθαρό βάρος: 30 kg
Συνήθεις χρήσεις
Ο σταθμός Mlink X0 είναι ιδανικός για επαγγελματίες που πραγματοποιούν επισκευή και reballing chips BGA σε ηλεκτρονικές πλακέτες, εξασφαλίζοντας ακρίβεια στην τοποθέτηση και θερμικό έλεγχο για την αποφυγή ζημιών σε ευαίσθητα εξαρτήματα. Το σύστημα όρασης και ο προηγμένος έλεγχός του διευκολύνουν την παρακολούθηση της διαδικασίας για σταθερά αποτελέσματα.
Συμβατότητα
Συμβατός με οποιοδήποτε μέγεθος πακέτου BGA χάρη στη ρυθμιζόμενη βάση και την ευέλικτη ρύθμιση θερμοκρασίας και ισχύος. Κατάλληλος για πλακέτες PCB διαφορετικών διαστάσεων εντός των αναφερόμενων ορίων.
- Συνολική ισχύς 4400W για αποδοτική θέρμανση
- Τρεις ανεξάρτητες ζώνες θέρμανσης με ακριβή έλεγχο ±3°C
- Οθόνη αφής υψηλής ευκρίνειας και έλεγχος PLC για προσαρμοσμένα προφίλ
- Σύστημα όρασης CCD για οπτικό έλεγχο κατά τη συγκόλληση και αποκόλληση
- Ρυθμιζόμενη βάση V-groove για προστασία της PCB από παραμορφώσεις
- Ενσωματωμένη αντλία κενού και εξωτερική πένα αναρρόφησης για γρήγορο χειρισμό
- Ανεμιστήρας εγκάρσιας ροής για γρήγορη και αποδοτική ψύξη
- Πιστοποιητικό CE με κουμπί έκτακτης διακοπής και προστασία από υπερθέρμανση
- Περιστρεφόμενα ακροφύσια θερμού αέρα 360° με μαγνήτη για εύκολη αλλαγή
- Συμβατός με πλακέτες PCB έως 410×330 mm και πακέτα BGA οποιουδήποτε μεγέθους
Ερωτήσεις & Απαντήσεις πελατών
Ποιες βασικές λειτουργίες ξεχωρίζουν το Mlink X0 από άλλους σταθμούς επανεργασίας BGA;
Το Mlink X0 ξεχωρίζει για το σύστημα ακριβούς ρύθμισης στους άξονες X, Y και Z, την οθόνη αφής υψηλής ανάλυσης με έλεγχο PLC και προσαρμόσιμα προφίλ, τις τρεις ανεξάρτητες ζώνες θέρμανσης (δύο hot air και μία IR), τον έλεγχο θερμοκρασίας με θερμοζεύγος τύπου K υψηλής ακρίβειας και τα περιστρεφόμενα ακροφύσια γρήγορης αλλαγής. Αυτό προσφέρει μεγαλύτερο θερμικό έλεγχο, επαναληψιμότητα και ευελιξία σε σχέση με βασικά μοντέλα, με ιδιαίτερο πλεονέκτημα σε απαιτητικές διαδικασίες ή σύνθετα PCBs.
Ποια είναι τα υλικά κατασκευής, οι διαστάσεις και το βάρος του Mlink X0; Τι περιλαμβάνει η συσκευασία;
Το σασί είναι από ατσάλι και αλουμίνιο, με πιστοποιημένα ηλεκτρονικά εξαρτήματα και πάνελ ελέγχου από tempered glass. Οι κατά προσέγγιση διαστάσεις είναι 850 mm × 630 mm × 640 mm και το συνολικό βάρος φτάνει περίπου τα 75 kg. Η συσκευασία περιλαμβάνει τον κύριο σταθμό, σετ ακροφυσίων hot-air (συνήθως 4–5 τεμάχια), καλώδια τροφοδοσίας, αισθητήρα θερμοζεύγους, kit στερέωσης, εγχειρίδιο και βασικά ανταλλακτικά.
Ποιες απαιτήσεις ισχύος και συνδεσιμότητας χρειάζεται το Mlink X0; Είναι συμβατό με ηλεκτρικά δίκτυα διαφορετικών περιοχών;
Λειτουργεί συνήθως στα 220 V AC, 50/60 Hz, με μέγιστη εκτιμώμενη κατανάλωση 4500 W. Το βύσμα και η καλωδίωση συμμορφώνονται με ευρωπαϊκά πρότυπα· για άλλες περιοχές μπορεί να απαιτείται αντάπτορας ή μετατροπή τάσης. Πρέπει να ελεγχθεί ότι η ηλεκτρική γραμμή υποστηρίζει την αναφερόμενη κατανάλωση για να αποφευχθούν διακοπές ή ζημιές.
Ποιο είναι το εύρος ελέγχου θερμοκρασίας και η ακρίβεια των ζωνών θέρμανσης του Mlink X0;
Οι ζώνες hot air μπορούν να ελέγχονται ανεξάρτητα και ταυτόχρονα, με εύρος από 100 °C έως 450 °C και ακρίβεια ±3 °C χάρη στην ανίχνευση με θερμοζεύγος τύπου K και κλειστό βρόχο ελέγχου. Ο υπέρυθρος προθερμαντήρας είναι επίσης ρυθμιζόμενος σε ισχύ και θερμοκρασία. Ο σταθμός υποστηρίζει τη δημιουργία σύνθετων θερμικών προφίλ σε πολλαπλές φάσεις.
Υπάρχουν συνιστώμενες εργασίες συντήρησης για το Mlink X0 και πόσο ανθεκτικός είναι ο εξοπλισμός σε εντατική χρήση;
Συνιστάται τακτικός καθαρισμός των αεραγωγών και έλεγχος των ακροφυσίων και των θερμικών αισθητήρων. Η διάρκεια ζωής των θερμαντικών στοιχείων συνήθως ξεπερνά τους 2000 κύκλους χρήσης, αν και παράγοντες όπως η σκόνη ή η υπερβολική χρήση μπορούν να τη μειώσουν. Τα βασικά ανταλλακτικά είναι διαθέσιμα και οι βασικές εργασίες συντήρησης μπορούν να γίνουν από τεχνικό χρήστη.
Ο σταθμός Mlink X0 είναι διαθέσιμος σε απόθεμα;
Αυτή τη στιγμή ο σταθμός Mlink X0 είναι εκτός αποθέματος.
Τι είδους έλεγχο θερμοκρασίας έχει ο σταθμός Mlink X0;
Διαθέτει έλεγχο θερμοκρασίας σε κλειστό βρόχο με αισθητήρα τύπου K και ακρίβεια ±3°C.
Για ποια μεγέθη PCB είναι συμβατός ο σταθμός Mlink X0;
Είναι συμβατός με πλακέτες PCB μέγιστου μεγέθους 410×330 mm και ελάχιστου 20×20 mm.
Ο σταθμός Mlink X0 περιλαμβάνει σύστημα όρασης;
Ναι, ενσωματώνει σύστημα όρασης CCD για ακριβή οπτικό έλεγχο κατά τη συγκόλληση και αποκόλληση BGA.
Τι ισχύ έχει ο σταθμός Mlink X0;
Έχει συνολική ισχύ 4400W, με θερμαντήρες 800W, 800W και 2300W αντίστοιχα.
