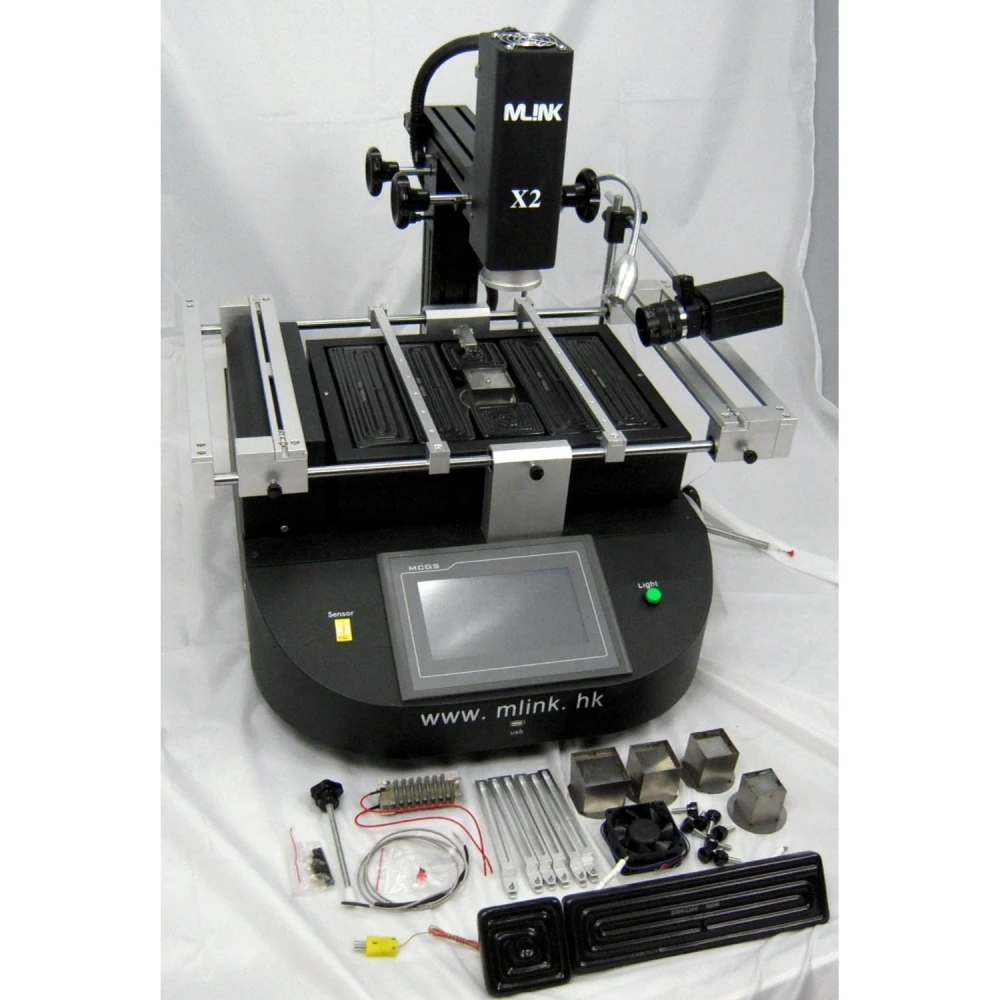

Σταθμός κόλλησης Mlink X2 με κάμερα για επαγγελματική ηλεκτρονική
Μάρκα: Mlink
Περιλαμβάνεται ΦΠΑ (Χωρίς ΦΠΑ: 1.229,00 €)
Εκπτώσεις ποσότητας
| Ποσότητα | Τιμή | Αποθήκευση |
|---|---|---|
| 2+ | 1.463,00 € | -4% |
| 10+ | 1.432,52 € | -6% |
| 20+ | 1.371,56 € | -10% |
Ο σταθμός κόλλησης Mlink X2 με κάμερα είναι ένα επαγγελματικό εργαλείο σχεδιασμένο για κολλήσεις και αποκολλήσεις ηλεκτρονικών εξαρτημάτων με υψηλή ακρίβεια και αποδοτικότητα. Ιδανικός για εργασίες επισκευής και reballing BGA, αυτός ο σταθμός προσφέρει προηγμένο έλεγχο θερμοκρασίας και τοποθέτησης για να εξασφαλίζει βέλτιστα αποτελέσματα.
Κύρια χαρακτηριστικά:
- Ακριβής τοποθέτηση: Εξοπλισμένος με σύστημα γραμμικής ολίσθησης που επιτρέπει ακριβείς ρυθμίσεις στους άξονες X, Y και Z, διευκολύνοντας τη γρήγορη και ακριβή τοποθέτηση των εξαρτημάτων.
- Οθόνη αφής υψηλής ευκρίνειας: Έλεγχος PLC με οθόνη αφής από την Ταϊβάν που επιτρέπει την αποθήκευση πολλαπλών προφίλ, προστασία με κωδικό πρόσβασης και λειτουργίες τροποποίησης, καθώς και άμεση ανάλυση καμπυλών θερμοκρασίας.
- Ανεξάρτητη θέρμανση σε τρεις ζώνες: Διαθέτει τρεις ανεξάρτητες περιοχές θέρμανσης: δύο θερμαντήρες θερμού αέρα (800W και 1200W) και έναν υπέρυθρο θερμαντήρα (2700W) για προθέρμανση, με έλεγχο θερμοκρασίας εντός ±3 °C.
- Περιστρεφόμενα ακροφύσια θερμού αέρα: Ακροφύσια που περιστρέφονται 360° με μαγνήτη για εύκολη εγκατάσταση και αλλαγή, προσαρμόσιμα ανάλογα με τις ανάγκες.
- Προηγμένος έλεγχος θερμοκρασίας: Θερμοζεύγος τύπου K υψηλής ακρίβειας με έλεγχο κλειστού βρόχου και αυτόματη αντιστάθμιση, διαχειριζόμενο από μονάδα PLC για ακριβή έλεγχο.
- Σύστημα τοποθέτησης για PCB: Υποδοχή σε V με εύκαμπτο στήριγμα για προστασία της πλακέτας κατά τη θέρμανση και την ψύξη, συμβατό με οποιοδήποτε μέγεθος πακέτου BGA.
- Γρήγορη ψύξη: Ισχυρός ανεμιστήρας εγκάρσιας ροής για επιτάχυνση της ψύξης της πλακέτας και βελτίωση της αποδοτικότητας εργασίας.
- Ενσωματωμένη αντλία κενού: Περιλαμβάνει αντλία κενού και εξωτερική πένα αναρρόφησης για γρήγορο χειρισμό chips.
- Σύστημα συναγερμού και ασφάλειας: Συναγερμός μετά την ολοκλήρωση της κόλλησης ή αποκόλλησης, πιστοποίηση CE, διακόπτης έκτακτης ανάγκης και αυτόματη προστασία από υπερθέρμανση και ηλεκτρικές βλάβες.
- Σύστημα όρασης CCD: Επιτρέπει ακριβή οπτικό έλεγχο της διαδικασίας κόλλησης και αποκόλλησης BGA, εξασφαλίζοντας την ποιότητα και την ακρίβεια της εργασίας.
Τεχνικές προδιαγραφές:
| # | Παράμετρος | Λεπτομέρεια |
|---|---|---|
| 1 | Potencia total | 4800W |
| 2 | Calentador superior | 800W |
| 3 | Calentador inferior | Segundo calentador 1200W, tercer calentador IR 2700W |
| 4 | Alimentación eléctrica | AC 220V ±10%, 50/60Hz |
| 5 | Dimensiones | 635 × 600 × 560 mm |
| 6 | Posicionamiento | Ranura en V, soporte para PCB ajustable en todas direcciones con fijación universal externa |
| 7 | Control de temperatura | Sensor tipo K, circuito cerrado, precisión ±3°C |
| 8 | Tamaño PCB compatible | Mínimo 20 × 20 mm, máximo 410 × 370 mm |
| 9 | Selección eléctrica | Módulo de control de temperatura sensible + pantalla táctil de Taiwán + PLC Delta |
| 10 | Peso neto | 50 kg |
Τυπικές χρήσεις:
- Επισκευή και reballing chips BGA σε ηλεκτρονικές πλακέτες.
- Κόλληση και αποκόλληση ηλεκτρονικών εξαρτημάτων σε ηλεκτρονικά ευρείας κατανάλωσης και αυτοκινητοβιομηχανία.
- Διαδικασίες που απαιτούν ακριβή έλεγχο θερμοκρασίας και τοποθέτησης για την αποφυγή ζημιών σε PCB.
- Επαγγελματικές εφαρμογές σε εργαστήρια επισκευής ηλεκτρονικών και κέντρα τεχνικής υποστήριξης.
Συμβατότητα: Συμβατό με πλακέτες PCB διαφόρων μεγεθών από 20×20 mm έως 410×370 mm και με οποιοδήποτε μέγεθος πακέτου BGA, ιδανικό για προηγμένα ηλεκτρονικά και εργασίες ακριβείας.
Σημαντική σημείωση: Αυτή τη στιγμή το προϊόν είναι εκτός αποθέματος. Μπορείτε να ζητήσετε ειδοποίηση για να ενημερωθείτε όταν γίνει ξανά διαθέσιμο.
- Ακριβής τοποθέτηση στους άξονες X, Y, Z με γρήγορη ρύθμιση
- Οθόνη αφής υψηλής ευκρίνειας με έλεγχο PLC και αποθήκευση προφίλ
- Τρεις ανεξάρτητες ζώνες θέρμανσης με έλεγχο ±3 °C
- Περιστρεφόμενα ακροφύσια θερμού αέρα 360° με μαγνήτη για εύκολη αλλαγή
- Θερμοζεύγος τύπου K με έλεγχο κλειστού βρόχου και αυτόματη αντιστάθμιση
- Υποδοχή σε V με εύκαμπτο στήριγμα για προστασία του PCB κατά τη διαδικασία
- Ανεμιστήρας εγκάρσιας ροής για γρήγορη ψύξη της πλακέτας
- Ενσωματωμένη αντλία κενού και πένα αναρρόφησης για γρήγορο χειρισμό
- Σύστημα συναγερμού και ασφάλειας με διακόπτη έκτακτης ανάγκης και διπλή προστασία
- Σύστημα όρασης CCD για οπτικό έλεγχο κατά την κόλληση και αποκόλληση
Ερωτήσεις & Απαντήσεις πελατών
Ποια είναι τα κύρια πλεονεκτήματα της χρήσης του Mlink X2 σε σχέση με άλλους παρόμοιους σταθμούς επανεργασίας BGA;
Το Mlink X2 ξεχωρίζει για το γραμμικό σύστημα ολίσθησης στους άξονες X, Y και Z, που επιτρέπει ρυθμίσεις ακριβείας και γρήγορη τοποθέτηση. Περιλαμβάνει οθόνη αφής υψηλής ανάλυσης για διαισθητικό έλεγχο, διαχείριση προφίλ και προστασία με κωδικό πρόσβασης. Προσφέρει τρεις ανεξάρτητες ζώνες θέρμανσης με λεπτό έλεγχο θερμοκρασίας (ανοχή ±3 °C) και άμεση ανάλυση θερμικής καμπύλης, βελτιώνοντας την επαναληψιμότητα και επιτρέποντας προφίλ διαδικασιών ανάλογα με το εξάρτημα. Σε σύγκριση με εναλλακτικές λύσεις, διευκολύνει συνήθως τις γρήγορες αλλαγές ακροφυσίων και τις ρυθμίσεις θέρμανσης, βελτιστοποιώντας τον χρόνο και μειώνοντας τα σφάλματα χειρισμού.
Ποιες διαστάσεις και τι κατά προσέγγιση βάρος έχει το Mlink X2 και τι περιλαμβάνει η συσκευασία κατά την αγορά;
Οι ακριβείς προδιαγραφές διαστάσεων και βάρους μπορεί να παρουσιάζουν μικρές διακυμάνσεις ανά παρτίδα, αλλά αυτού του τύπου ο εξοπλισμός συνήθως έχει βάση περίπου 600 mm x 500 mm και ύψος κοντά στα 500 mm, με βάρος γύρω στα 30-40 kg. Το τυπικό περιεχόμενο της συσκευασίας περιλαμβάνει τον κύριο σταθμό, ενσωματωμένη κάμερα, ακροφύσια hot air (διαφορετικά μεγέθη), καλώδιο τροφοδοσίας, σετ εργαλείων για χειρισμό BGA, εγχειρίδιο και βασικό kit συντήρησης. Συνιστάται να επιβεβαιώσετε τις ενημερωμένες λίστες με τον διανομέα.
Σε ποια τάση και ποιες ηλεκτρικές απαιτήσεις πρέπει να συνδεθεί το Mlink X2;
Το Mlink X2 συνήθως λειτουργεί με τυπική τροφοδοσία 220 V AC, 50/60 Hz, και απαιτεί πρίζα με γείωση και ικανότητα να υποστηρίξει αιχμές κατανάλωσης άνω των 2 kW, ανάλογα με τους ενεργούς θερμαντήρες. Δεν είναι συμβατό με παροχή 110 V χωρίς κατάλληλο μετασχηματιστή. Η χρήση σταθεροποιητή τάσης συνιστάται για την προστασία των ηλεκτρονικών ελέγχου.
Ποια είναι η απαραίτητη προληπτική συντήρηση για να διασφαλιστεί η διάρκεια ζωής και η ακρίβεια του σταθμού;
Συνιστάται τακτικός καθαρισμός των γραμμικών οδηγών και των συστημάτων κίνησης για αποφυγή συσσώρευσης σκόνης ή υπολειμμάτων, έλεγχος της κατάστασης των ακροφυσίων και ετήσια ρύθμιση/συντήρηση των αισθητήρων θερμοκρασίας. Η φιλτραρισμένη ροή αέρα και ο οπτικός έλεγχος των καλωδίων και των συνδέσεων τροφοδοσίας προλαμβάνουν πρόωρες βλάβες. Είναι σημαντικό να χρησιμοποιούνται μόνο γνήσια ανταλλακτικά και να τηρείται το πρόγραμμα που προτείνει ο κατασκευαστής.
Ποιοι τεχνικοί περιορισμοί υπάρχουν ως προς τα μέγιστα και ελάχιστα μεγέθη BGA εξαρτημάτων που μπορεί να χειριστεί;
Το Mlink X2 επιτρέπει τον χειρισμό ευρείας γκάμας εξαρτημάτων BGA, υποστηρίζοντας γενικά encapsulated από 5 mm x 5 mm έως ολόκληρα boards περίπου 400 mm x 400 mm. Ωστόσο, το ακριβές όριο εξαρτάται από τα παρεχόμενα ακροφύσια και τη δυνατότητα του συστήματος μετακίνησης και συγκράτησης. Η διαχείριση σημαντικά μικρότερων ή μεγαλύτερων εξαρτημάτων εκτός αυτού του εύρους μπορεί να απαιτεί ειδικά αξεσουάρ.
Είναι διαθέσιμος για αγορά ο σταθμός Mlink X2 με κάμερα;
Αυτή τη στιγμή ο σταθμός κόλλησης Mlink X2 με κάμερα είναι εκτός αποθέματος. Μπορείτε να ζητήσετε ειδοποίηση για να ενημερωθείτε όταν γίνει ξανά διαθέσιμο.
Τι μεγέθη PCB υποστηρίζει ο σταθμός Mlink X2;
Υποστηρίζει πλακέτες PCB από ελάχιστο μέγεθος 20×20 mm έως μέγιστο 410×370 mm, συμβατό με οποιοδήποτε μέγεθος πακέτου BGA.
Τι συστήματα ελέγχου θερμοκρασίας διαθέτει ο σταθμός;
Διαθέτει αισθητήρα τύπου K υψηλής ακρίβειας με έλεγχο κλειστού βρόχου και αυτόματη αντιστάθμιση, διαχειριζόμενο από μονάδα PLC για ακριβή έλεγχο εντός ±3 °C.
Περιλαμβάνει σύστημα όρασης για κόλληση;
Ναι, διαθέτει σύστημα όρασης CCD που επιτρέπει ακριβή αξιολόγηση της διαδικασίας κόλλησης και αποκόλλησης BGA.
Τι μέτρα ασφαλείας προσφέρει ο σταθμός;
Περιλαμβάνει πιστοποίηση CE, διακόπτη έκτακτης ανάγκης, αυτόματη προστασία από υπερθέρμανση και αυτόματο κλείσιμο σε περίπτωση ατυχήματος.
