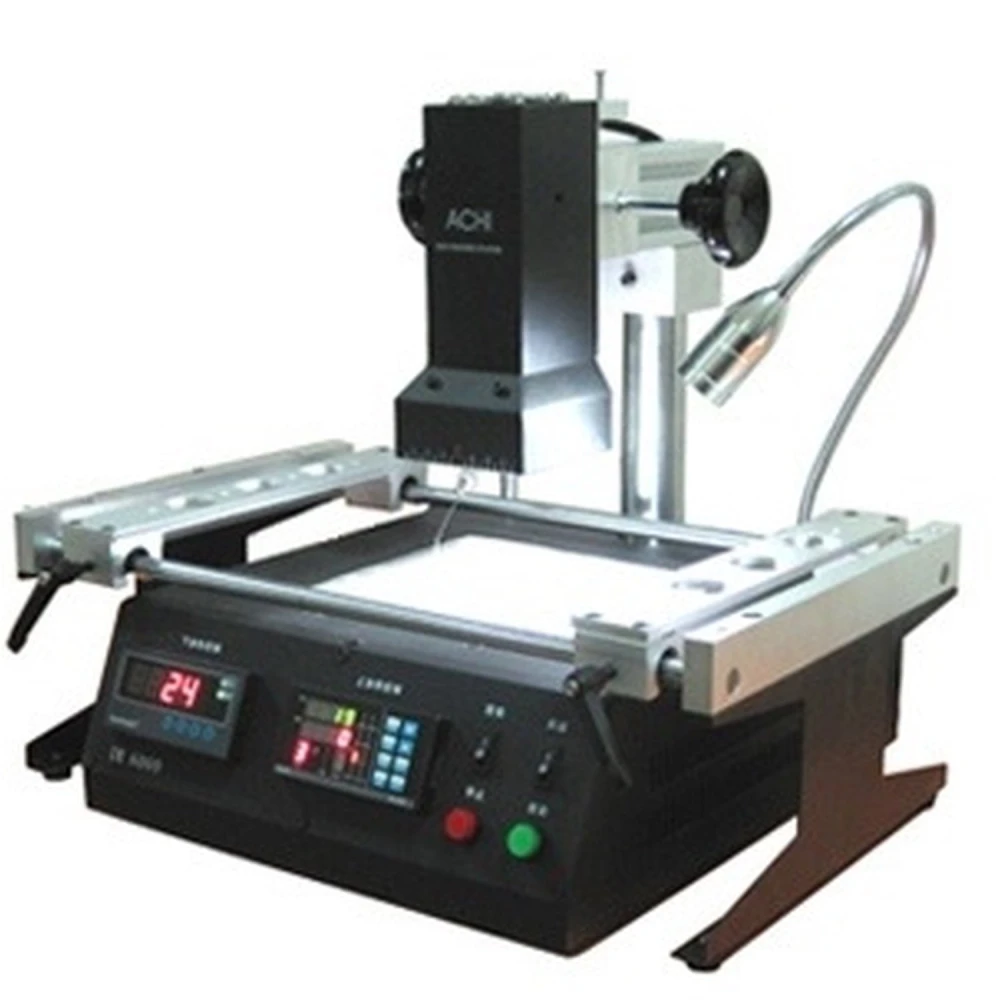

Achi IR6000 υπέρυθρος σταθμός κόλλησης για rework πλακετών
Μάρκα: Achi
Περιλαμβάνεται ΦΠΑ (Χωρίς ΦΠΑ: 650,00 €)
Εκπτώσεις ποσότητας
| Ποσότητα | Τιμή | Αποθήκευση |
|---|---|---|
| 2+ | 773,76 € | -4% |
| 10+ | 757,64 € | -6% |
| 20+ | 725,40 € | -10% |
Ο Achi IR6000 υπέρυθρος σταθμός κόλλησης είναι ένα εξειδικευμένο εργαλείο για rework πλακετών τυπωμένου κυκλώματος μεσαίου μεγέθους. Χρησιμοποιεί υπέρυθρη ακτινοβολία για τη θέρμανση της κόλλησης, επιτρέποντας μια αποδοτική και ελεγχόμενη διαδικασία τόσο για κόλληση όσο και για αποκόλληση ηλεκτρονικών εξαρτημάτων όπως BGA, QFP και άλλων τύπων πλακετών.
Το κάτω θερμαντικό στοιχείο 180×180 mm προσφέρει ομοιόμορφη θέρμανση σε μεγάλη επιφάνεια, ελαχιστοποιώντας τη θερμική παραμόρφωση που μπορεί να προκύψει με τοπικούς θερμαντήρες. Επιπλέον, διαθέτει οκτώ προγραμματιζόμενα προφίλ θερμοκρασίας που επιτρέπουν την επιλογή της κατάλληλης λειτουργίας κόλλησης για διαφορετικούς τύπους κολλήσεων, συμπεριλαμβανομένων των χωρίς μόλυβδο.
Βασικά χαρακτηριστικά του Achi IR6000
- Αναδιπλούμενο τραπέζι με κινητά στηρίγματα: διευκολύνει τη σταθερή στερέωση και τοποθέτηση πλακετών κατά τη διαδικασία.
- Κινητό επάνω θερμαντικό στοιχείο: μπορεί να ρυθμιστεί κάθετα και οριζόντια για ακριβή τοποθέτηση.
- Ενσωματωμένος φωτισμός LED: φωτίζει το σημείο κόλλησης για καλύτερη ορατότητα και ακρίβεια.
- Αισθητήρας θερμοκρασίας στην περιοχή εργασίας: τοποθετημένος σε εύκαμπτη βάση για στόχευση στο επιθυμητό σημείο.
- Ανεξάρτητος έλεγχος θερμοκρασίας: για το επάνω και το κάτω θερμαντικό στοιχείο μέσω θερμοστοιχείων με υψηλή ακρίβεια (±0.5%).
- Ηχητικός συναγερμός: ειδοποιεί όταν το επάνω θερμαντικό στοιχείο φτάσει στην προγραμματισμένη θερμοκρασία.
- Προγραμματιζόμενα προφίλ θερμοκρασίας: επιτρέπουν την προσαρμογή της διαδικασίας σε διαφορετικές κολλήσεις και εξαρτήματα.
- Σύνδεση PC μέσω θύρας RS-232: για προηγμένο έλεγχο και παρακολούθηση.
- Κλειστός βρόχος ελέγχου: εξασφαλίζει ακριβή και σταθερή θέρμανση.
Τεχνικές προδιαγραφές
- Type of heater: ceramic
- Voltaje: 220 V
- Calentador superior: infrarrojo, 80 × 80 mm, 500 W
- Calentador inferior: infrarrojo, 180 × 180 mm, 800 W
- Potencia total: 1350 W
- Control de temperatura: independiente para calentadores superior e inferior, con alarma para el superior
- Tamaño máximo de chip aplicable: 70 × 70 mm
- Tamaño máximo de PCB aplicable: 400 × 305 mm
- Temperatura máxima de calentamiento: 400°C
- Dimensiones: 475 × 480 × 420 mm
- Peso: 18 kg
Τυπικές χρήσεις
Αυτός ο σταθμός είναι ιδανικός για συνεργεία επισκευής ηλεκτρονικών, ειδικά για rework και κόλληση πλακετών με εξαρτήματα BGA και QFP. Η ακρίβεια και ο έλεγχός του επιτρέπουν εργασίες σε πλακέτες κονσολών παιχνιδιών, ηλεκτρονικές συσκευές ευρείας κατανάλωσης και συντήρηση σύνθετων κυκλωμάτων.
Συμβατότητα
Συμβατός με πλακέτες τυπωμένου κυκλώματος έως 400 × 305 mm και chips μέγιστου μεγέθους 70 × 70 mm. Υποστηρίζει παραδοσιακή κόλληση και χωρίς μόλυβδο χάρη στα ρυθμιζόμενα προφίλ θερμοκρασίας.
Περιεχόμενο συσκευασίας
- Σταθμός κόλλησης Achi IR6000
- Καλώδιο δεδομένων
- Θερμοστοιχείο με βάση στήριξης
- Εγχειρίδιο χρήστη
- CD με λογισμικό για έλεγχο και ρυθμίσεις
- Αναδιπλούμενο τραπέζι με κινητά στηρίγματα για σταθερή στερέωση
- Ρυθμιζόμενο επάνω θερμαντικό στοιχείο κάθετα και οριζόντια
- Ενσωματωμένος φωτισμός LED στην περιοχή κόλλησης
- Αισθητήρας θερμοκρασίας με εύκαμπτη βάση για ακρίβεια
- Ανεξάρτητος έλεγχος θερμοκρασίας με ηχητικό συναγερμό
- Οκτώ προγραμματιζόμενα προφίλ θερμοκρασίας
- Σύνδεση PC μέσω θύρας RS-232 για προηγμένο έλεγχο
- Υπέρυθρα κεραμικά θερμαντικά στοιχεία υψηλής ισχύος
- Συμβατός με πλακέτες έως 400x305 mm και chips 70x70 mm
- Μέγιστη θερμοκρασία 400°C για διάφορες εφαρμογές
Ερωτήσεις & Απαντήσεις πελατών
Ποια πλεονεκτήματα προσφέρει το σύστημα διπλού υπέρυθρου θερμαντήρα του ACHI IR6000 σε σχέση με σταθμούς κόλλησης θερμού αέρα σε εργασίες BGA;
Το ACHI IR6000 χρησιμοποιεί άνω και κάτω υπέρυθρους θερμαντήρες, μειώνοντας έτσι τη ροή αέρα και αποτρέποντας μετακινήσεις μικρών εξαρτημάτων, ενώ θερμαίνει πιο ομοιόμορφα ευαίσθητα μέρη όπως BGA και QFP. Σε αντίθεση με τον θερμό αέρα, ελαχιστοποιεί τον κίνδυνο φυσικής ζημιάς ή πτώσης εξαρτημάτων, επιτυγχάνοντας καλύτερη θερμική διάχυση σε μεγάλες περιοχές (έως 180 × 180 mm). Είναι ιδανικό για πολυστρωματικά PCB ευαίσθητα στη θερμική διαβάθμιση.
Ποιες είναι οι διαστάσεις και το κατά προσέγγιση βάρος του ACHI IR6000, και ποια αξεσουάρ περιλαμβάνονται στο κουτί;
Οι κατά προσέγγιση διαστάσεις του ACHI IR6000 είναι 470 × 440 × 320 mm και το βάρος του είναι περίπου 13 kg. Στο κουτί συνήθως περιλαμβάνονται: η κύρια μονάδα, ρυθμιζόμενα κινητά στηρίγματα, αισθητήρας τύπου θερμοζεύγους, ενσωματωμένη λάμπα LED, καλώδιο τροφοδοσίας και βασικό manual. Συνιστάται να επιβεβαιώσετε με τον προμηθευτή τις ακριβείς λεπτομέρειες, καθώς το περιεχόμενο μπορεί να διαφέρει ανά παρτίδα.
Τι είδους προληπτική συντήρηση απαιτεί το ACHI IR6000 και ποια είναι η αναμενόμενη διάρκεια ζωής των κεραμικών αντιστάσεών του;
Η προτεινόμενη προληπτική συντήρηση περιλαμβάνει τακτικό καθαρισμό των επιφανειών και των αισθητήρων, έλεγχο των ηλεκτρικών συνδέσεων και έλεγχο του θερμοζεύγους. Οι κεραμικές αντιστάσεις συνήθως έχουν διάρκεια ζωής μεταξύ 2.000 και 5.000 ωρών υπό κανονική χρήση, ανάλογα με τον αερισμό και τους θερμικούς κύκλους. Συνιστάται να αποφεύγονται οι κρούσεις και η απόφραξη των οπών ακτινοβολίας.
Ποια λειτουργικά προβλήματα είναι συνηθισμένα στο ACHI IR6000 και πώς συνιστάται να αντιμετωπίζονται;
Τα πιο συχνά αναφερόμενα προβλήματα είναι οι απροσδόκητες μεταβολές θερμοκρασίας, που οφείλονται σε χαλαρά ή βρώμικα θερμοζεύγη, και οι ειδοποιήσεις υπερθέρμανσης λόγω κακού αερισμού. Συνιστάται να ελέγχετε και να καθαρίζετε τακτικά τις συνδέσεις και τους αισθητήρες. Αν ο σταθμός δεν ανοίγει, ελέγξτε τις ασφάλειες και ότι η γραμμή 220 V είναι σταθερή. Η αντικατάσταση εξαρτημάτων πρέπει να ακολουθεί τις προδιαγραφές του κατασκευαστή.
Για τι είδους πλακέτες είναι κατάλληλος ο Achi IR6000;
Είναι κατάλληλος για πλακέτες τυπωμένου κυκλώματος μεσαίου μεγέθους, συμπεριλαμβανομένων BGA, QFP και άλλων τύπων, με μέγιστο μέγεθος PCB 400x305 mm.
Ο σταθμός επιτρέπει κόλληση με καλάι χωρίς μόλυβδο;
Ναι, διαθέτει οκτώ προγραμματιζόμενα προφίλ θερμοκρασίας που επιτρέπουν εργασία με παραδοσιακές κολλήσεις και χωρίς μόλυβδο.
Πώς ελέγχεται η θερμοκρασία στον Achi IR6000;
Η θερμοκρασία ελέγχεται ανεξάρτητα στα επάνω και κάτω θερμαντικά στοιχεία μέσω θερμοστοιχείων, με ακρίβεια ±0.5% και ηχητικό συναγερμό για το επάνω θερμαντικό στοιχείο.
Μπορεί να συνδεθεί ο σταθμός σε υπολογιστή;
Ναι, ο σταθμός συνδέεται σε PC μέσω της θύρας RS-232 για προηγμένο έλεγχο και παρακολούθηση.
Ποια αξεσουάρ περιλαμβάνει ο σταθμός;
Περιλαμβάνει καλώδιο δεδομένων, θερμοστοιχείο με βάση στήριξης, εγχειρίδιο χρήστη και CD με λογισμικό.
