Λογικός αναλυτής 24MHz 8 καναλιών συμβατός με το Saleae USB Logic

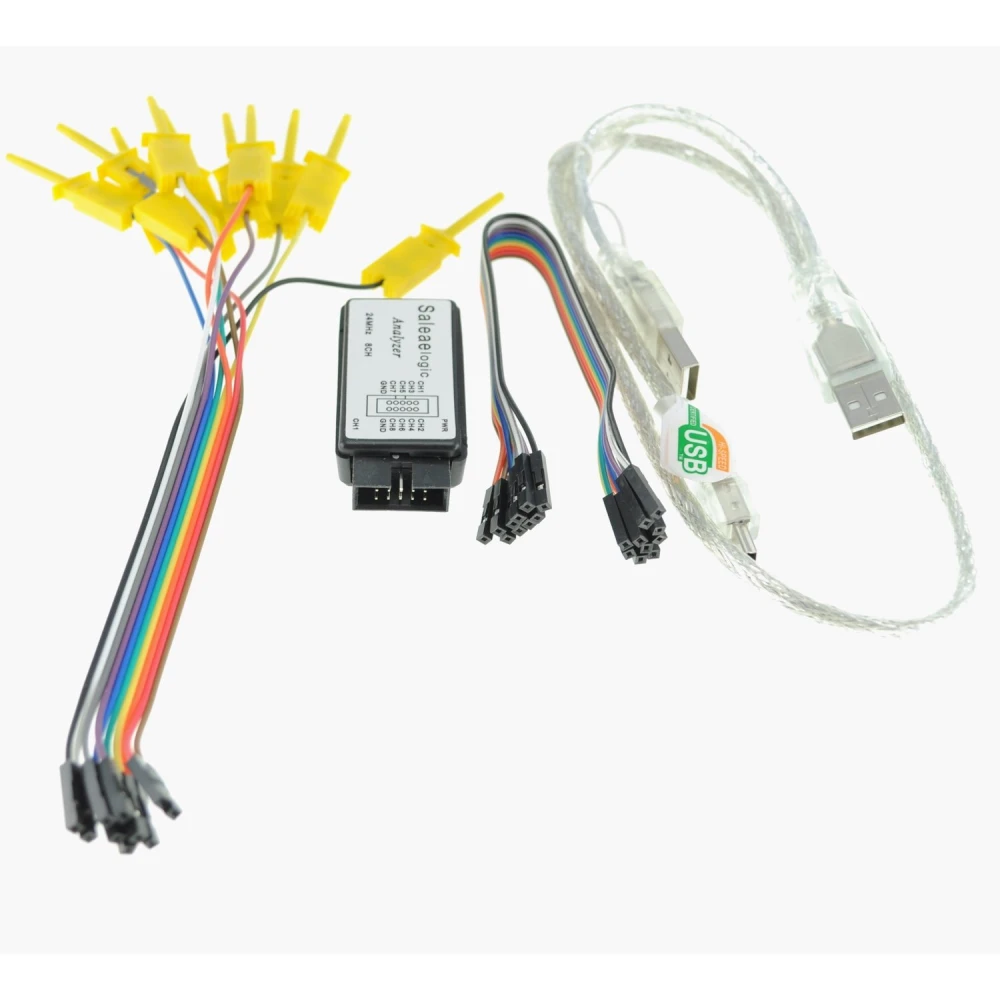

Ο logic analyzer ζυγίζει περίπου 22 g. Περιλαμβάνει το κύριο module, ένα καλώδιο USB για σύνδεση με τον υπολογιστή, ένα σετ test clips και ένα καλώδιο DuPont 10 pin. Οι τυπικές διαστάσεις του module είναι περίπου 60 mm × 50 mm × 15 mm (ελέγξτε το τεχνικό δελτίο για επιβεβαίωση, καθώς μπορεί να διαφέρουν ανάλογα με τις OEM κατασκευές).

Το συμβατό software Saleae Logic απαιτεί λειτουργικό σύστημα Windows (7 ή νεότερο), macOS (10.10 ή νεότερο) ή Linux (glibc >= 2.13). Συνιστάται τουλάχιστον 2 GB RAM, θύρα USB 2.0 ή νεότερη και επεξεργαστής dual-core, ώστε να εξασφαλίζεται ομαλή και ακριβής καταγραφή σε υψηλές ταχύτητες δειγματοληψίας. Μπορεί να υπάρχουν μικροί περιορισμοί συμβατότητας ανάλογα με τη συγκεκριμένη έκδοση του κλωνοποιημένου προϊόντος και τα διαθέσιμα drivers.

Ο αναλυτής πρέπει να συνδέεται σε ψηφιακά σήματα συμβατά με επίπεδα TTL: εύρος 0 έως 5,25 V, λαμβάνοντας υπόψη ότι το χαμηλό επίπεδο είναι -0,5 έως 0,8 V και το υψηλό επίπεδο 2 έως 5,25 V. Συνδέστε τα test clips στα σήματα που θα αναλυθούν και χρησιμοποιήστε το software για να επιλέξετε κανάλια και να ορίσετε τα κατάλληλα triggers. Είναι σημαντικό να μην υπερβαίνετε τα υποστηριζόμενα επίπεδα τάσης και να αποφεύγετε τη σύνδεση σε σήματα με μεγάλες μεταβατικές ροές ρεύματος ή μη-TTL επίπεδα, ώστε να μην προκληθεί ζημιά στο όργανο και λανθασμένες ενδείξεις.

Καθώς πρόκειται για συμβατό μοντέλο (όχι γνήσιο Saleae), η εγγύηση συνήθως παρέχεται μόνο από τον διανομέα και καλύπτει κατασκευαστικά ελαττώματα για 3 έως 12 μήνες, ανάλογα με τον πωλητή. Δεν υπάρχει επίσημη υποστήριξη από τη Saleae ούτε πρόσβαση σε γνήσια ανταλλακτικά· η επισκευή θα εξαρτηθεί από τον διανομέα ή από αυτοδιόρθωση απλών βλαβών (αλλαγή καλωδίων, μικρές κολλήσεις). Η υποστήριξη λογισμικού περιορίζεται στη χρήση με συμβατές εκδόσεις, χωρίς εγγύηση μελλοντικών ενημερώσεων.

Ο λογικός αναλυτής είναι συμβατός με το λογισμικό Saleae USB Logic, που επιτρέπει τη λήψη και ανάλυση ψηφιακών σημάτων.

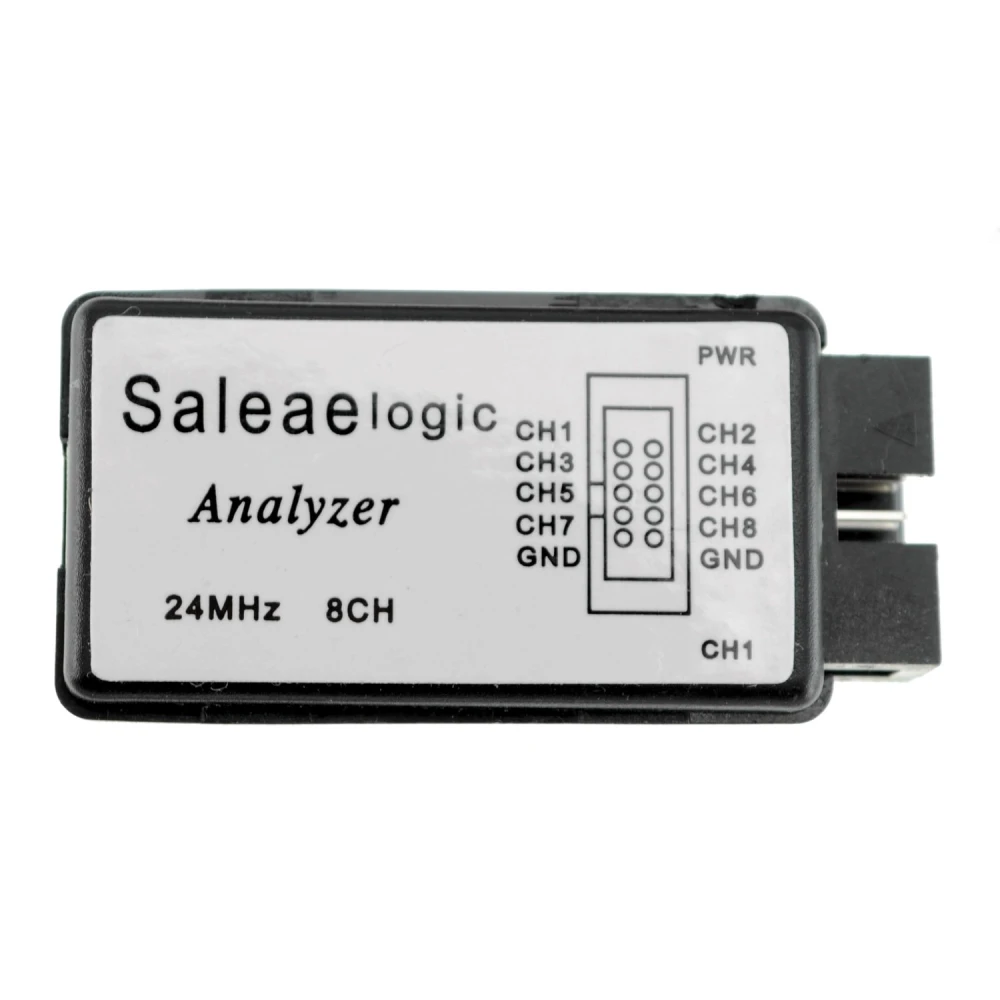

Αυτός ο λογικός αναλυτής διαθέτει 8 κανάλια για ταυτόχρονη καταγραφή ψηφιακών σημάτων.

Η μέγιστη συχνότητα δειγματοληψίας είναι 24MHz, αν και εξαρτάται από το PC και τη χρήση του διαύλου USB.

Μπορεί να αναλύσει ψηφιακά πρωτόκολλα όπως I2C, SPI, 1WIRE και Σειράς.

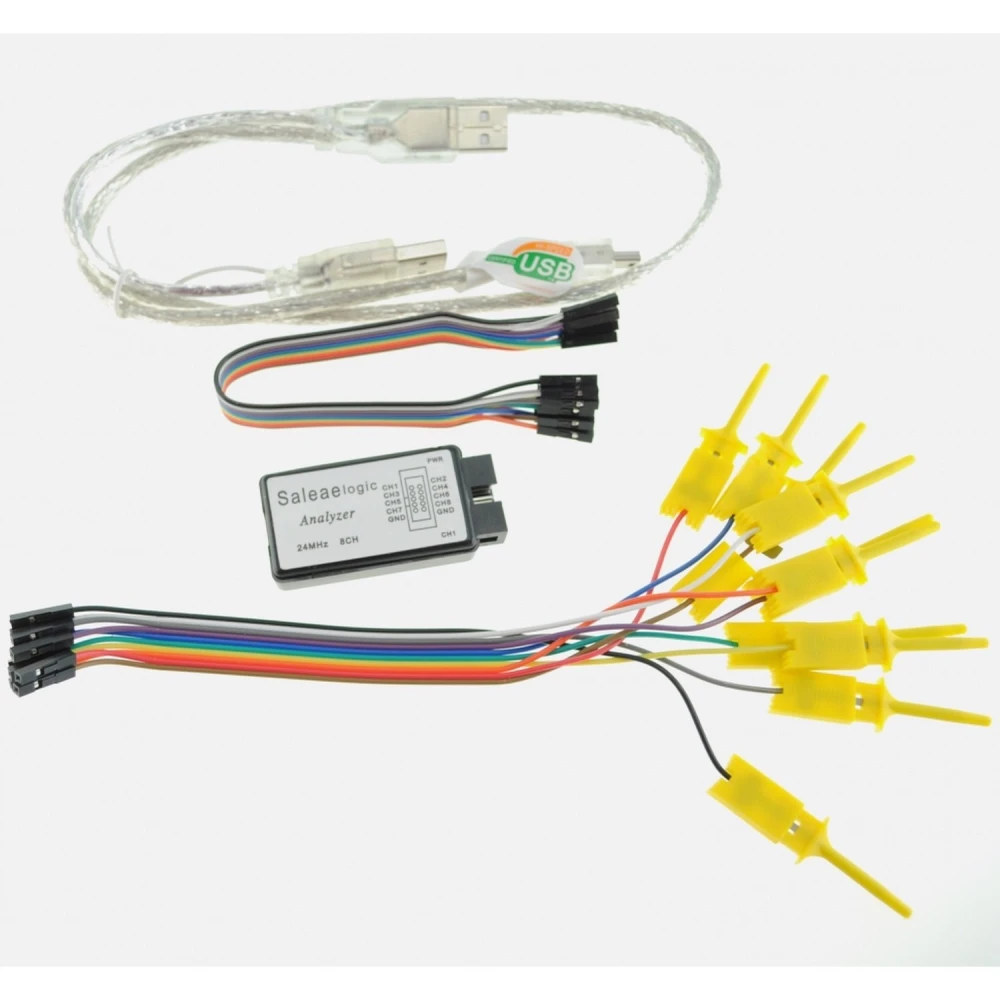

Η συσκευασία περιλαμβάνει τον USB SALEAE λογικό αναλυτή, ένα καλώδιο σύνδεσης USB, test clips και ένα καλώδιο DuPont 10 pins.
