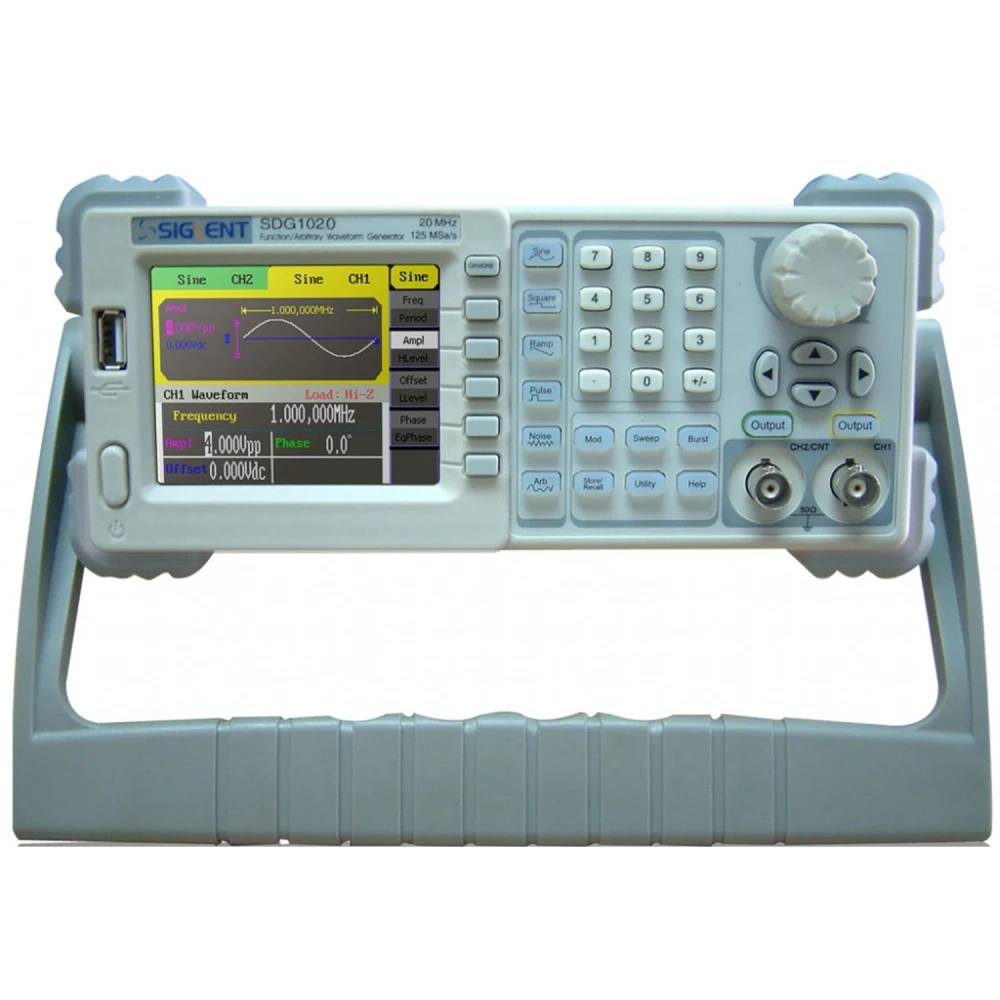

Αυθαίρετος γεννήτριας συναρτήσεων Siglent SDG1020 20MHz για ηλεκτρονικές εφαρμογές
Μάρκα: Siglent
Περιλαμβάνεται ΦΠΑ (Χωρίς ΦΠΑ: 239,00 €)
Εκπτώσεις ποσότητας
| Ποσότητα | Τιμή | Αποθήκευση |
|---|---|---|
| 2+ | 284,51 € | -4% |
| 10+ | 278,58 € | -6% |
| 20+ | 266,72 € | -10% |
Αυθαίρετος γεννήτριας συναρτήσεων Siglent SDG1020 20MHz είναι ένα προηγμένο όργανο μέτρησης σχεδιασμένο για ηλεκτρονικές εφαρμογές που απαιτούν ακριβή και ποικίλα σήματα. Αυτός ο γεννήτριας χρησιμοποιεί τεχνολογία DDS (Direct Digital Synthesis) για να προσφέρει μέγιστη συχνότητα εξόδου 20MHz με υψηλή ανάλυση και σταθερότητα.
Βασικά χαρακτηριστικά:
- Μέγιστη συχνότητα εξόδου: 20MHz, κατάλληλη για ένα ευρύ φάσμα ηλεκτρονικών δοκιμών.
- Διπλό κανάλι εξόδου: Επιτρέπει τη δημιουργία δύο σημάτων ταυτόχρονα, διευκολύνοντας συγκρίσεις και σύνθετες δοκιμές.
- Ρυθμός δειγματοληψίας: 125 MSa/s με κατακόρυφη ανάλυση 14 bits για ακριβή και λεπτομερή σήματα.
- Μήκος κύματος: 16 kpts που εξασφαλίζει λεπτομερείς και παραμετροποιήσιμες κυματομορφές.
- Τυπικές και αυθαίρετες κυματομορφές: Περιλαμβάνει 5 τυπικές κυματομορφές (ημίτονο, τετράγωνο, ράμπα, παλμός, λευκός γκαουσιανός θόρυβος) και 48 ενσωματωμένες αυθαίρετες κυματομορφές για μέγιστη ευελιξία.
- Λειτουργίες διαμόρφωσης: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep και Burst για σύνθετες και ποικίλες προσομοιώσεις.
- Μετρητής συχνότητας: Εύρος από 100 mHz έως 200 MHz για ακριβείς μετρήσεις.
- Συνδεσιμότητα: USB Host και Device για αποθήκευση και έλεγχο, με επιλογή θύρας USB-GPIB για προηγμένη ενσωμάτωση.
- Συμβατότητα: Συμβατό με ψηφιακούς παλμογράφους της σειράς SDS1000 και απομακρυσμένο έλεγχο για ένα ολοκληρωμένο εργαστηριακό περιβάλλον.
Τυπικές εφαρμογές:
- Δοκιμές και ανάπτυξη ηλεκτρονικών κυκλωμάτων.
- Προσομοίωση σημάτων για ανάλυση και διάγνωση.
- Εκπαίδευση και κατάρτιση στην ηλεκτρονική και τις τηλεπικοινωνίες.
- Έρευνα και ανάπτυξη σε τεχνικά εργαστήρια.
Τεχνικές προδιαγραφές:
- Μοντέλο: SDG1020
- Μέγιστη συχνότητα εξόδου: 20MHz
- Κανάλια εξόδου: 2
- Ρυθμός δειγματοληψίας: 125 MSa/s
- Μήκος κύματος: 16 kpts
- Ανάλυση συχνότητας: 1 μHz
- Κατακόρυφη ανάλυση: 14 bits
- Κυματομορφές: ημίτονο, τετράγωνο, ράμπα, παλμός, λευκός γκαουσιανός θόρυβος, 48 αυθαίρετες κυματομορφές
- Εύρος ημιτονοειδούς και τετραγωνικού κύματος: 1 μHz έως 20MHz
- Εύρος παλμού: 500 μHz έως 5MHz
- Εύρος ράμπας: 1 μHz έως 300 KHz
- Εύρος ζώνης λευκού γκαουσιανού θορύβου: 20MHz (-3dB)
- Λειτουργίες διαμόρφωσης: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Μετρητής συχνότητας: 100 mHz έως 200 MHz
- Τυπικές συνδέσεις: USB Host και Device
- Προαιρετική θύρα: αντάπτορας USB-GPIB
- Μέγεθος: 229mm × 105mm × 281mm
Σημείωση διαθεσιμότητας: Αυτή τη στιγμή το προϊόν είναι χωρίς απόθεμα. Συνιστούμε να επικοινωνήσετε με την ομάδα μας για πληροφορίες σχετικά με την επαναπλήρωση ή εναλλακτικές λύσεις.
- Τεχνολογία DDS για ακριβή και σταθερά σήματα
- Διπλό κανάλι εξόδου για μεγαλύτερη ευελιξία
- Ρυθμός δειγματοληψίας 125 MSa/s και ανάλυση 14 bits
- 48 ενσωματωμένες αυθαίρετες κυματομορφές μαζί με 5 τυπικές
- Προηγμένες λειτουργίες διαμόρφωσης: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Ενσωματωμένος μετρητής συχνότητας έως 200 MHz
- Συνδεσιμότητα USB Host και Device, επιλογή USB-GPIB
- Συμβατό με ψηφιακούς παλμογράφους SDS1000 και απομακρυσμένο έλεγχο
Ερωτήσεις & Απαντήσεις πελατών
Τι είδους συνδέσεις και θύρες είναι διαθέσιμες για τη σύνδεση και τον έλεγχο του γεννήτριας;
Το SDG1020 περιλαμβάνει μπροστινές εξόδους τύπου BNC για σήματα και εισόδους/εξόδους συγχρονισμού. Για επικοινωνία και έλεγχο, προσφέρει ως στάνταρ θύρες USB Device και USB Host, επιτρέποντας σύνδεση με PC και εξωτερική αποθήκευση. Η θύρα GPIB διατίθεται ως πρόσθετη επιλογή.
Τι ακρίβεια και ανάλυση έχει ο γεννήτριας τόσο στη συχνότητα όσο και στο πλάτος εξόδου;
Η ανάλυση συχνότητας είναι 1 μHz και η κατακόρυφη ανάλυση στο πλάτος είναι 14 bits, επιτρέποντας τη δημιουργία σημάτων με υψηλή ακρίβεια τόσο στον χρονικό όσο και στον τομέα του πλάτους. Η πραγματική ακρίβεια εξόδου εξαρτάται από τη βαθμονόμηση και το περιβάλλον λειτουργίας, αλλά αυτά τα στοιχεία είναι αντιπροσωπευτικά του hardware.
Τι συντήρηση απαιτεί ο εξοπλισμός και ποια είναι η αναμενόμενη αντοχή του σε εντατική χρήση;
Η βασική συντήρηση συνίσταται στη διατήρηση των αεραγωγών χωρίς σκόνη και στον περιοδικό έλεγχο των συνδέσεων και των καλωδίων. Ο γεννήτριας είναι σχεδιασμένος για συνεχή χρήση σε εργαστηριακό περιβάλλον· η αναμενόμενη αντοχή ξεπερνά τα 5 χρόνια με σωστή χρήση, χωρίς έκθεση σε υπερβολική υγρασία ή χτυπήματα, αν και η διάρκεια ζωής μπορεί να διαφέρει ανάλογα με τις συνθήκες.
Ποια είναι η μέγιστη συχνότητα εξόδου του γεννήτριας Siglent SDG1020;
Η μέγιστη συχνότητα εξόδου είναι 20MHz.
Πόσα κανάλια εξόδου έχει αυτός ο γεννήτριας συναρτήσεων;
Διαθέτει 2 κανάλια εξόδου για ταυτόχρονη δημιουργία σημάτων.
Ποιες κυματομορφές περιλαμβάνει ο γεννήτριας;
Περιλαμβάνει τυπικές κυματομορφές όπως ημίτονο, τετράγωνο, ράμπα, παλμό και λευκό γκαουσιανό θόρυβο, καθώς και 48 ενσωματωμένες αυθαίρετες κυματομορφές.
Είναι διαθέσιμο για άμεση αγορά;
Αυτή τη στιγμή το προϊόν είναι χωρίς απόθεμα, επομένως δεν είναι διαθέσιμο για άμεση αγορά.
Ποιους τύπους διαμόρφωσης υποστηρίζει;
Υποστηρίζει διαμόρφωση AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep και Burst.
