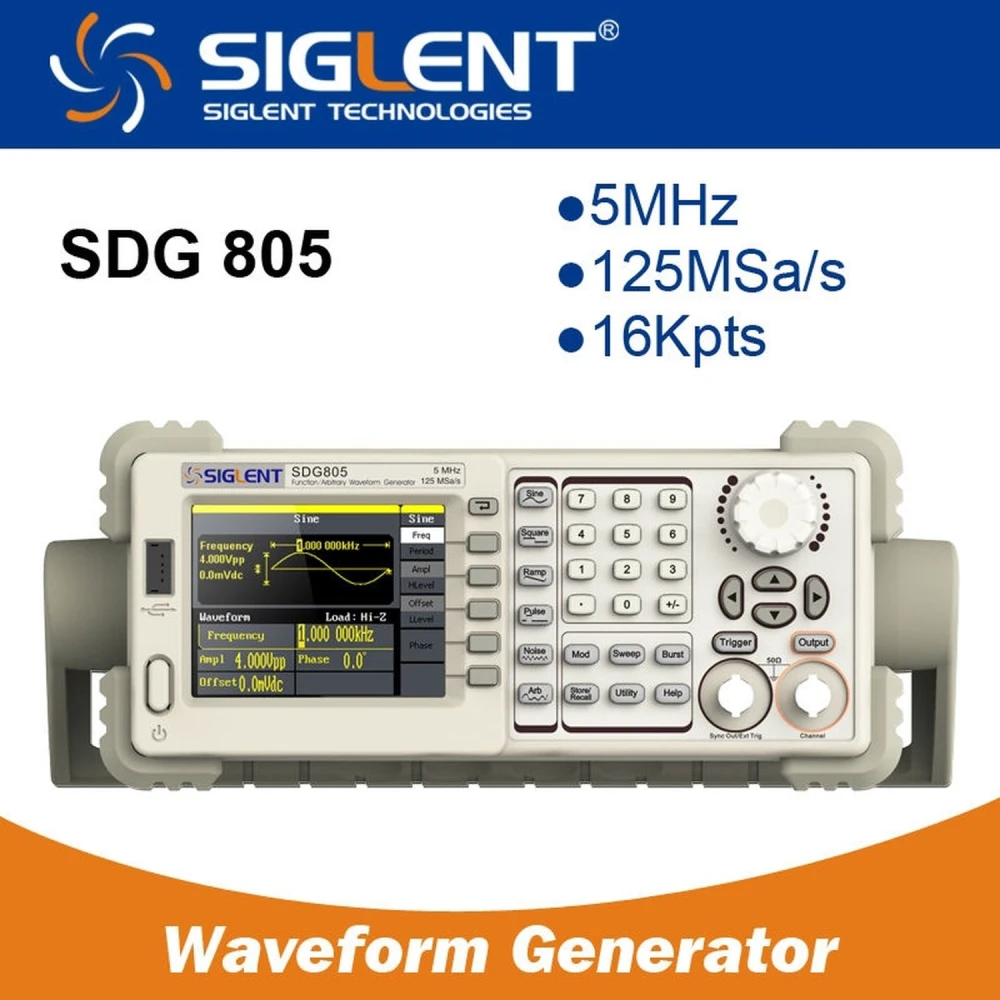

Αυθαίρετος γεννήτριας συναρτήσεων Siglent SDG805 5MHz με EasyPulse
Μάρκα: Siglent
Περιλαμβάνεται ΦΠΑ (Χωρίς ΦΠΑ: 159,00 €)
Εκπτώσεις ποσότητας
| Ποσότητα | Τιμή | Αποθήκευση |
|---|---|---|
| 2+ | 189,27 € | -4% |
| 10+ | 185,33 € | -6% |
| 20+ | 177,44 € | -10% |
Γενική περιγραφή
Ο Αυθαίρετος γεννήτριας συναρτήσεων Siglent SDG805 5MHz είναι ένα ηλεκτρονικό όργανο σχεδιασμένο για τη δημιουργία σημάτων με υψηλή ακρίβεια και ευελιξία. Εξοπλισμένος με μέγιστη συχνότητα εξόδου 5 MHz και ρυθμό δειγματοληψίας 125 MSa/s, αυτός ο γεννήτριας είναι ιδανικός για δοκιμές, ανάπτυξη και συντήρηση σε ηλεκτρονικά, τηλεπικοινωνίες και ερευνητικά εργαστήρια.
Χάρη στην καινοτόμο τεχνολογία EasyPulse, ο SDG805 μπορεί να εκπέμπει παλμούς με χαμηλό jitter και γρήγορες ανοδικές και καθοδικές ακμές, ανεξάρτητα από τη συχνότητα. Αυτό επιτρέπει ακριβή έλεγχο του duty cycle, του πλάτους και της ακμής του παλμού, ξεπερνώντας την απόδοση των συμβατικών γεννητριών DDS.
Κύρια χαρακτηριστικά
- Προηγμένη τεχνολογία DDS με κατακόρυφη ανάλυση 14 bits για καθαρά και ακριβή σήματα.
- Έξοδος ενός καναλιού με 5 τυπικές κυματομορφές και 46 ενσωματωμένους τύπους αυθαίρετων κυματομορφών, συμπεριλαμβανομένου του DC.
- Πλήρεις λειτουργίες διαμόρφωσης: AM, DSB-AM, FM, PM, FSK, ASK, PWM, γραμμικό/λογαριθμικό sweep και burst.
- Τυπική διεπαφή USB (Host και συσκευή) για αποθήκευση σε U-Disk και ενημερώσεις λογισμικού.
- 10 μη πτητικές θέσεις αποθήκευσης για προσαρμοσμένες αυθαίρετες κυματομορφές.
- Συμβατό με ψηφιακούς παλμογράφους αποθήκευσης SIGLENT για ενσωμάτωση και προηγμένη ανάλυση.
- Λογισμικό EasyWave για εύκολη επεξεργασία και ρύθμιση αυθαίρετων κυματομορφών.
Τεχνικές προδιαγραφές
- Μοντέλο: SDG805
- Μέγιστη συχνότητα εξόδου: 5 MHz
- Κανάλια εξόδου: 1
- Ρυθμός δειγματοληψίας: 125 MSa/s
- Μήκος κύματος: 16 kpts
- Ανάλυση συχνότητας: 1 µHz
- Κατακόρυφη ανάλυση: 14 bits
- Κυματομορφές: Ημιτονική, τετραγωνική, ράμπα, παλμός, γκαουσιανή, λευκό γκαουσιανό θόρυβο και 46 αυθαίρετες κυματομορφές
- Εύρος συχνότητας για ημιτονικό και τετραγωνικό κύμα: 1 µHz έως 5 MHz
- Εύρος συχνότητας για παλμό: 500 µHz έως 5 MHz
- Εύρος συχνότητας για ράμπα/τριγωνικό: 1 µHz έως 300 kHz
- Εύρος ζώνης λευκού γκαουσιανού θορύβου: >5 MHz (-3 dB)
- Λειτουργίες διαμόρφωσης: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Τυπική διαμόρφωση: USB Host και συσκευή USB
- Πλάτος (Υψηλή αντίσταση): 4 mVpp ~ 20 Vpp (HighZ), 2 mVpp ~ 10 Vpp (50 ohm)
Τυπικές χρήσεις
Αυτός ο γεννήτριας είναι ιδανικός για μηχανικούς, τεχνικούς και φοιτητές που χρειάζονται μια αξιόπιστη πηγή σήματος για δοκιμές κυκλωμάτων, προσομοίωση σημάτων, ανάπτυξη ηλεκτρονικών συσκευών και πειραματισμό σε εργαστήρια. Η συμβατότητά του με παλμογράφους SIGLENT διευκολύνει την κοινή ανάλυση των παραγόμενων και μετρούμενων σημάτων.
Συμβατότητα και λογισμικό
Ο SDG805 ενσωματώνεται εύκολα με άλλον εξοπλισμό SIGLENT και ρυθμίζεται μέσω του λογισμικού EasyWave, το οποίο επιτρέπει την επεξεργασία και την προσαρμογή αυθαίρετων κυματομορφών ώστε να ανταποκρίνονται σε συγκεκριμένες ανάγκες.
Συμπέρασμα
Ο αυθαίρετος γεννήτριας συναρτήσεων Siglent SDG805 5MHz ξεχωρίζει για την ακρίβεια, την ποικιλία κυματομορφών και την προηγμένη τεχνολογία EasyPulse, αποτελώντας βασικό εργαλείο για κάθε τεχνικό περιβάλλον που απαιτεί σήματα υψηλής ποιότητας και ευελιξίας.
- Προηγμένη τεχνολογία DDS με κατακόρυφη ανάλυση 14 bits για ακριβή σήματα
- Μέγιστη συχνότητα εξόδου 5 MHz με ρυθμό δειγματοληψίας 125 MSa/s
- 46 ενσωματωμένες αυθαίρετες κυματομορφές και 5 τυπικές κυματομορφές
- Πλήρεις λειτουργίες διαμόρφωσης: AM, FM, PM, DSB-AM, FSK, ASK, PWM, sweep και burst
- Τεχνολογία EasyPulse για παλμούς με χαμηλό jitter και γρήγορες ακμές
- Διεπαφή USB για αποθήκευση και ενημέρωση λογισμικού
- Συμβατό με ψηφιακούς παλμογράφους SIGLENT και το λογισμικό EasyWave
Ερωτήσεις & Απαντήσεις πελατών
Τι συντήρηση απαιτεί ο εξοπλισμός και ποια είναι η αναμενόμενη διάρκεια ζωής του σε τυπική χρήση εργαστηρίου;
Το SDG805 απαιτεί περιοδικό εξωτερικό καθαρισμό (χωρίς επιθετικούς διαλύτες) και διατήρηση των αεραγωγών χωρίς σκόνη. Δεν υπάρχουν εσωτερικά μηχανικά μέρη που να φθείρονται. Η αναμενόμενη διάρκεια ζωής του μπορεί να ξεπεράσει τα 5 χρόνια σε ελεγχόμενα περιβάλλοντα, πάντα εντός των προδιαγραφών θερμοκρασίας (0–40 °C) και με ασφαλή τροφοδοσία.
Τι συμβαίνει αν η κυματομορφή χρήστη υπερβεί την εσωτερική μνήμη ή τον αριθμό των διαθέσιμων θέσεων;
Το SDG805 επιτρέπει την αποθήκευση έως 10 αυθαίρετων κυματομορφών στη μη πτητική μνήμη του. Αν αυτό ξεπεραστεί, θα χρειαστεί να αντικαταστήσετε μία υπάρχουσα ή να χρησιμοποιήσετε εξωτερική μνήμη USB για φόρτωση κυματομορφών ανάλογα με τις ανάγκες. Η διαχείριση μνήμης δεν υποστηρίζει εσωτερικές επεκτάσεις.
Τι ακρίβεια και ανάλυση προσφέρει σε συχνότητα και πλάτος; Ποια είναι τα λειτουργικά του όρια;
Προσφέρει μέγιστη συχνότητα 5 MHz, ρυθμό δειγματοληψίας 125 MSa/s και κατακόρυφη ανάλυση 14 bits. Η ακρίβεια συχνότητας είναι της τάξης των ±30 ppm, και το πλάτος ρυθμίζεται συνήθως μεταξύ 2 mVpp και 20 Vpp, ανάλογα με το φορτίο. Δεν πρέπει να χρησιμοποιείται πάνω από 5 MHz ούτε να υπερβαίνονται οι καθορισμένες τάσεις, ώστε να αποφευχθούν παραμορφώσεις και ζημιά.
Ποια είναι η μέγιστη συχνότητα εξόδου του Siglent SDG805;
Η μέγιστη συχνότητα εξόδου είναι 5 MHz.
Τι είδους κυματομορφές μπορεί να παράγει το SDG805;
Μπορεί να παράγει τυπικές κυματομορφές όπως ημιτονική, τετραγωνική, ράμπα, παλμό και γκαουσιανή, καθώς και 46 ενσωματωμένες αυθαίρετες κυματομορφές.
Είναι συμβατό με άλλον εξοπλισμό Siglent;
Ναι, μπορεί να συνδεθεί χωρίς προβλήματα με ψηφιακούς παλμογράφους αποθήκευσης SIGLENT.
Ποιες λειτουργίες διαμόρφωσης υποστηρίζει αυτός ο γεννήτριας;
Υποστηρίζει AM, DSB-AM, FM, PM, FSK, ASK, PWM, γραμμικό/λογαριθμικό sweep και burst.
Τι διεπαφές διαθέτει για σύνδεση και αποθήκευση;
Διαθέτει διεπαφές USB Host και συσκευή USB, με υποστήριξη αποθήκευσης σε U-Disk και ενημερώσεων λογισμικού.
