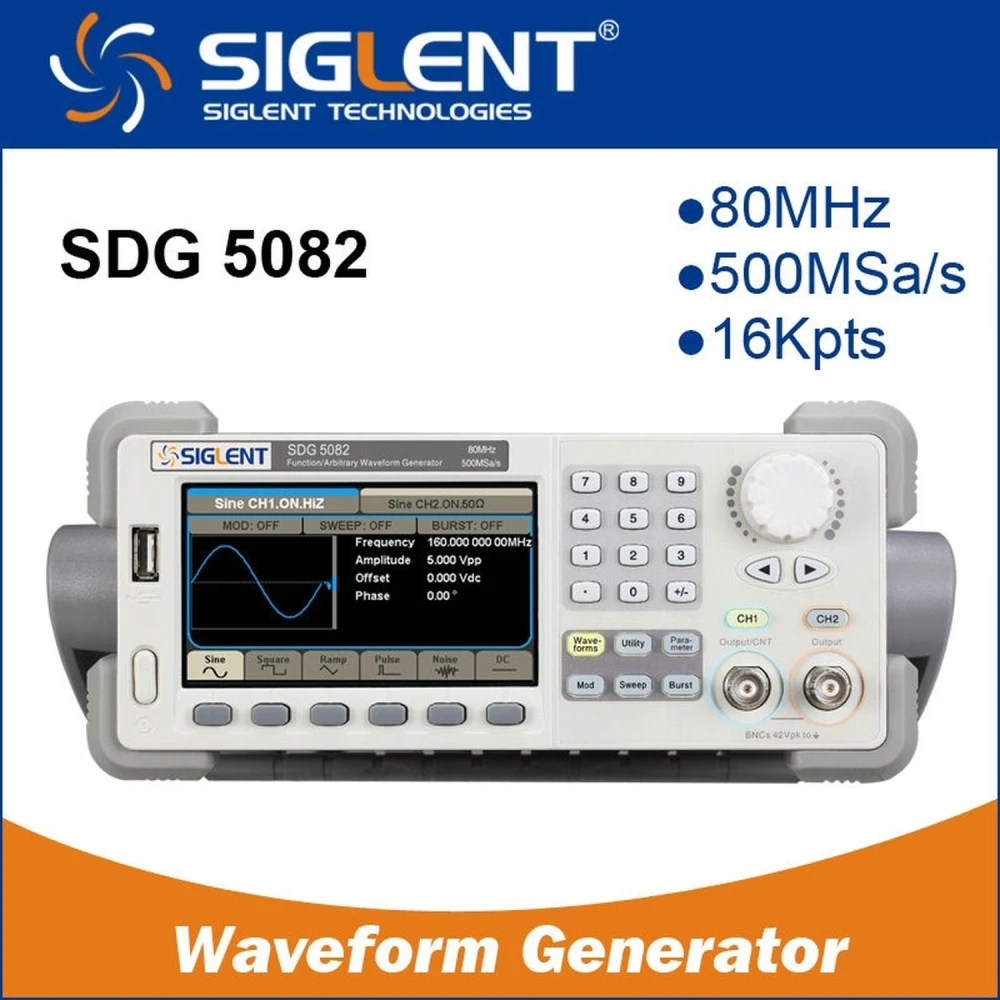

Αυθαίρετος γεννήτριας συναρτήσεων Siglent SDG5082 80MHz με διπλή έξοδο
Μάρκα: Siglent
Περιλαμβάνεται ΦΠΑ (Χωρίς ΦΠΑ: 410,00 €)
Εκπτώσεις ποσότητας
| Ποσότητα | Τιμή | Αποθήκευση |
|---|---|---|
| 2+ | 488,06 € | -4% |
| 10+ | 477,90 € | -6% |
| 20+ | 457,56 € | -10% |
Γενική περιγραφή:
Ο αυθαίρετος γεννήτριας συναρτήσεων Siglent SDG5082 80MHz είναι ένα προηγμένο όργανο σχεδιασμένο για τη δημιουργία ηλεκτρονικών σημάτων με υψηλή ακρίβεια και ευελιξία. Εξοπλισμένος με τεχνολογία DDS, προσφέρει διπλή έξοδο και ρύθμιση φάσης για βέλτιστο έλεγχο των παραγόμενων σημάτων.
Βασικά χαρακτηριστικά:
- Συχνότητα εξόδου έως 160MHz με συχνότητα δειγματοληψίας 500MSa/s.
- Κάθετη ανάλυση 14 bits και μήκος κύματος έως 512K σημεία για αυθαίρετα κυματομορφές.
- Σταθερότητα συχνότητας 2ppm και χαμηλός θόρυβος φάσης (-116dBc/Hz), εξασφαλίζοντας καθαρά και ακριβή σήματα.
- Εκτεταμένες λειτουργίες διαμόρφωσης: AM, DSB-AM, FM, PM, FSK, PWM, σάρωση και ακολουθία παλμών.
- Εσωτερικός μετρητής συχνότητας υψηλής ακρίβειας έως 200MHz.
- Διεπαφές USB Device και USB Host για εύκολη σύνδεση και απομακρυσμένο έλεγχο, συμβατό με ψηφιακά παλμογράφους Siglent.
- Οθόνη TFT-LCD 4.3 ιντσών για καθαρή απεικόνιση και εύκολο χειρισμό.
- Συμπαγείς διαστάσεις (261x105x344 mm) και χαμηλό βάρος (2.8 kg) για εύκολη ενσωμάτωση στο εργαστήριο.
Τεχνικές προδιαγραφές:
- Διαθέσιμες κυματομορφές: ημίτονο, τετράγωνο, ράμπα, τρίγωνο, παλμός, θόρυβος και αυθαίρετη.
- Εύρος συχνότητας για ημίτονο: 1µHz έως 160MHz· για τετράγωνο: 1µHz έως 30MHz· για ράμπα και τρίγωνο: 1µHz έως 20MHz.
- Φασματική καθαρότητα με αρμονικές κάτω από -54dBc σε DC-1MHz και συνολική παραμόρφωση μικρότερη από 0.2% σε DC-20kHz.
- Χρόνος ανόδου/καθόδου για τετράγωνο σήμα μικρότερος από 8ns.
- Ρυθμιζόμενο πλάτος μεταξύ 1mVpp και 10Vpp (ανάλογα με τη συχνότητα και το φορτίο).
- Προστασία από βραχυκύκλωμα και απομονωμένοι σύνδεσμοι BNC για ασφάλεια και αντοχή.
Τυπικές χρήσεις:
Αυτός ο γεννήτριας είναι ιδανικός για εργαστήρια ηλεκτρονικών, ανάπτυξη και δοκιμές κυκλωμάτων, προσομοίωση σημάτων για εξοπλισμό επικοινωνιών και προχωρημένη τεχνική εκπαίδευση. Η δυνατότητα παραγωγής αυθαίρετων σημάτων και σύνθετων διαμορφώσεων τον καθιστά απαραίτητο για μηχανικούς και τεχνικούς.
Συμβατότητα:
Συμβατός με ψηφιακά παλμογράφους Siglent, επιτρέποντας ενσωμάτωση και απομακρυσμένο έλεγχο μέσω εντολών, διευκολύνοντας την ανάλυση και τις ρυθμίσεις σε πραγματικό χρόνο.
- Τεχνολογία DDS με διπλή έξοδο και ρύθμιση φάσης
- Συχνότητα εξόδου έως 160MHz και δειγματοληψία 500MSa/s
- Κάθετη ανάλυση 14 bits και μήκος κύματος 512K σημείων
- Λειτουργίες διαμόρφωσης AM, FM, PM, PWM, σάρωση και ακολουθία παλμών
- Εσωτερικός μετρητής συχνότητας υψηλής ακρίβειας έως 200MHz
- Διεπαφές USB Device και USB Host για απομακρυσμένο έλεγχο
- Οθόνη TFT-LCD 4.3 ιντσών για εύκολο χειρισμό
- Προστασία από βραχυκύκλωμα και απομονωμένοι σύνδεσμοι BNC
- Συμπαγείς διαστάσεις και χαμηλό βάρος για εργαστήριο
Ερωτήσεις & Απαντήσεις πελατών
Ποιες είναι οι κύριες λειτουργίες και τα οφέλη του γεννήτρια Siglent SDG5082 σε σχέση με παρόμοιες επιλογές της αγοράς;
Το SDG5082 παρέχει παραγωγή αυθαίρετων και τυπικών κυματομορφών (ημιτονοειδές, τετραγωνικό, ράμπα, τριγωνικό, παλμός, θόρυβος) με συχνότητες έως 160 MHz στο ημίτονο και 80 MHz στις άλλες μορφές. Χρησιμοποιεί τεχνολογία DDS, διπλό κανάλι και κατακόρυφη ανάλυση 14 bits, βελτιώνοντας την πιστότητα των σημάτων. Σε σχέση με τον ανταγωνισμό, ξεχωρίζει για τον χαμηλό θόρυβο φάσης (-116 dBc/Hz) και τον ακριβή εσωτερικό μετρητή συχνότητας έως 200 MHz, κάτι που ευνοεί πιο αξιόπιστες μετρήσεις.
Ποιες είναι οι διαστάσεις, το βάρος και τα στοιχεία που περιλαμβάνονται στη συσκευασία αυτού του γεννήτριας συναρτήσεων;
Ο γεννήτριας SDG5082 συνήθως έχει κατά προσέγγιση διαστάσεις 261 mm × 112 mm × 295 mm και βάρος περίπου 3.6 kg. Το τυπικό περιεχόμενο της συσκευασίας περιλαμβάνει τον γεννήτρια, καλώδιο τροφοδοσίας, ένα καλώδιο USB, εγχειρίδιο χρήσης και, στις περισσότερες περιοχές, δύο καλώδια δοκιμής BNC. Συνιστάται να επιβεβαιώσετε με τον προμηθευτή αν απαιτούνται πρόσθετα αξεσουάρ.
Απαιτεί η συσκευή κάποια ειδική τάση ή τύπο βύσματος για να λειτουργεί σωστά;
Λειτουργεί με συμβατική τάση δικτύου: 100–240 V AC, 50/60 Hz, με τυπική είσοδο IEC. Δεν χρειάζεται ειδικούς μετασχηματιστές και είναι συμβατή με τις περισσότερες ηλεκτρικές εγκαταστάσεις παγκοσμίως. Για ασφαλή εγκατάσταση, πρέπει να χρησιμοποιείται πιστοποιημένο καλώδιο τροφοδοσίας συμβατό με την εκάστοτε περιοχή.
Ποια είναι τα λειτουργικά όρια και το εύρος ακρίβειας όσον αφορά την παραγωγή συχνότητας και την ανάλυση;
Το SDG5082 επιτρέπει την παραγωγή ημιτονοειδών σημάτων από 1 μHz έως 160 MHz, τετραγωνικών έως 80 MHz, και ράμπας/τριγωνικών έως 20 MHz. Η ανάλυση ρύθμισης συχνότητας είναι 1 μHz και η κατακόρυφη ανάλυση 14 bits. Η ακρίβεια συχνότητας είναι ±2 ppm, με επαρκή σταθερότητα για προηγμένες εργαστηριακές εφαρμογές.
Υπάρχουν ειδικές συστάσεις για τη συντήρηση και τι after-sales υποστήριξη προσφέρει η Siglent για αυτό το μοντέλο;
Συνιστάται να καθαρίζετε τακτικά τις εξόδους BNC, να διατηρείτε τη συσκευή σε ξηρό περιβάλλον (<80% RH) και να αποφεύγετε παρατεταμένη έκθεση σε σκόνη. Η Siglent προσφέρει περιορισμένη εγγύηση ενός έτους, απομακρυσμένη τεχνική υποστήριξη και διαθεσιμότητα ανταλλακτικών όπως ασφάλειες ή καλώδια. Η συντήρηση hardware πρέπει να γίνεται από εκπαιδευμένο προσωπικό ώστε να μην επηρεάζεται η εγγύηση.
Ποια είναι η μέγιστη συχνότητα που μπορεί να παράγει το Siglent SDG5082;
Το Siglent SDG5082 μπορεί να παράγει σήματα έως 160MHz σε λειτουργία ημιτόνου.
Τι είδους κυματομορφές μπορεί να παράγει αυτός ο γεννήτριας;
Μπορεί να παράγει ημιτονοειδείς, τετραγωνικές, ράμπας, τριγωνικές, παλμικές, θορύβου και αυθαίρετες κυματομορφές.
Είναι δυνατός ο απομακρυσμένος έλεγχος του γεννήτριας;
Ναι, διαθέτει διεπαφές USB Device και USB Host και υποστηρίζει απομακρυσμένο έλεγχο μέσω εντολών, ειδικά με ψηφιακά παλμογράφους Siglent.
Ποιες λειτουργίες διαμόρφωσης περιλαμβάνει αυτός ο γεννήτριας;
Περιλαμβάνει διαμόρφωση AM, DSB-AM, FM, PM, FSK, PWM, σάρωση και ακολουθία παλμών.
Ο γεννήτριας έχει προστασία από ζημιές;
Ναι, διαθέτει προστασία από βραχυκύκλωμα και απομονωμένους συνδέσμους BNC για μεγαλύτερη ασφάλεια.
