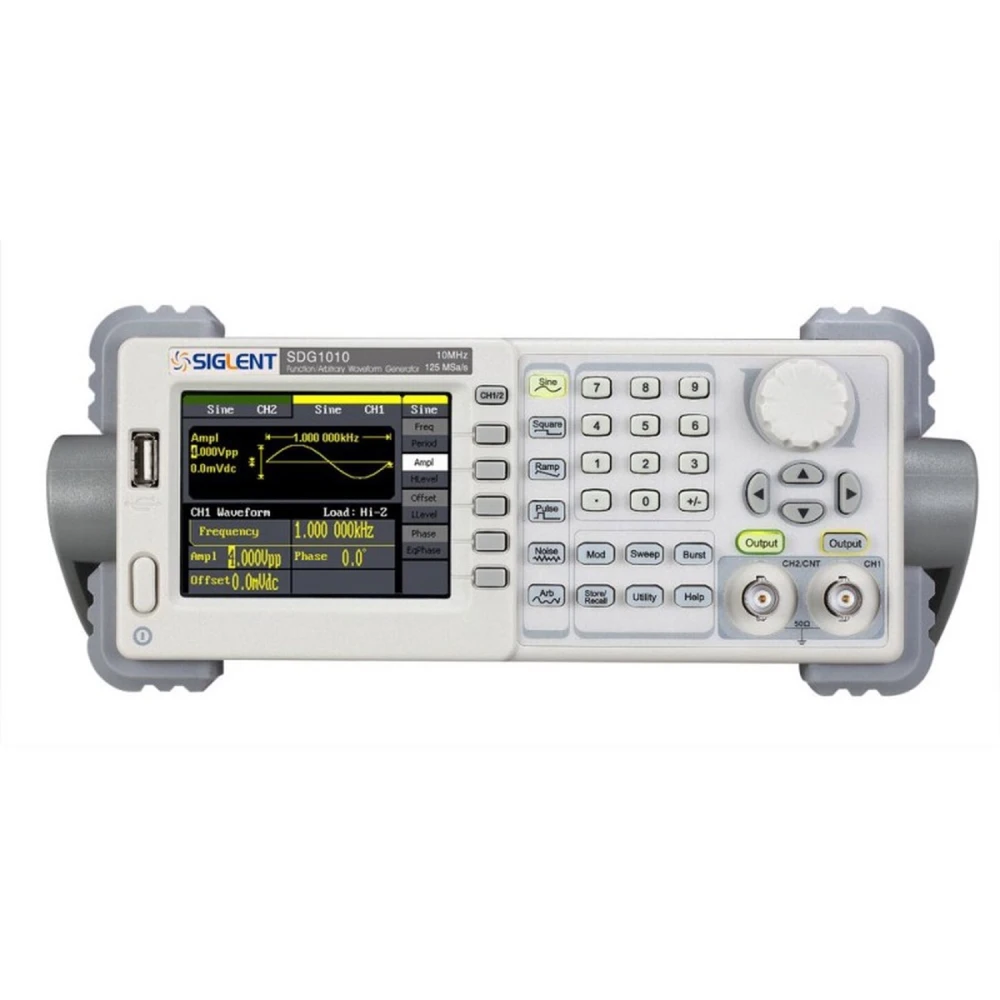

Αυθαίρετος γεννήτριας συναρτήσεων Siglent SDG1010 10MHz για ηλεκτρονικό εργαστήριο
Μάρκα: Siglent
Περιλαμβάνεται ΦΠΑ (Χωρίς ΦΠΑ: 189,00 €)
Εκπτώσεις ποσότητας
| Ποσότητα | Τιμή | Αποθήκευση |
|---|---|---|
| 2+ | 224,99 € | -4% |
| 10+ | 220,30 € | -6% |
| 20+ | 210,92 € | -10% |
Αυθαίρετος γεννήτριας συναρτήσεων Siglent SDG1010 10MHz είναι ένα απαραίτητο όργανο για ηλεκτρονικά εργαστήρια και έργα μηχανικής που απαιτούν ακριβή και ποικίλα σήματα. Αυτός ο γεννήτριας χρησιμοποιεί τεχνολογία DDS (Άμεση Ψηφιακή Σύνθεση) για να προσφέρει μέγιστη συχνότητα εξόδου 10MHz με ανάλυση συχνότητας 1 µHz και κατακόρυφη ανάλυση 14 bits, εξασφαλίζοντας καθαρά και ακριβή σήματα.
Κύρια χαρακτηριστικά:
- Μέγιστη συχνότητα εξόδου: 10MHz.
- Κανάλια εξόδου: 2, επιτρέποντας τη δημιουργία ταυτόχρονων σημάτων.
- Ρυθμός δειγματοληψίας: 125 MSa/s για υψηλή πιστότητα στις κυματομορφές.
- Μήκος κύματος: 16 kpts, ιδανικό για σύνθετες κυματομορφές.
- Τυπικές κυματομορφές: ημίτονο, τετράγωνο, ράμπα, παλμός, γκαουσιανός λευκός θόρυβος και 48 ενσωματωμένοι τύποι αυθαίρετων κυματομορφών.
- Λειτουργίες διαμόρφωσης: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep και Burst για προηγμένες εφαρμογές.
- Μετρητής συχνότητας: ενσωματωμένος με εύρος από 100 mHz έως 200 MHz.
- Συνδεσιμότητα: USB Host και Device στάνταρ, με προαιρετική θύρα USB-GPIB για απομακρυσμένο έλεγχο.
- Συμβατότητα: Συνδέεται άψογα με ψηφιακά παλμοσκόπια της σειράς SDS1000 και υποστηρίζει απομακρυσμένο έλεγχο.
Τυπικές χρήσεις: Αυτός ο γεννήτριας είναι ιδανικός για δοκιμές και ανάπτυξη στην ηλεκτρονική, συμπεριλαμβανομένου του σχεδιασμού κυκλωμάτων, των δοκιμών εξαρτημάτων, της προσομοίωσης σημάτων και της τεχνικής εκπαίδευσης. Η δυνατότητά του να παράγει πολλούς τύπους σημάτων τον καθιστά ευέλικτο για διάφορες εφαρμογές εργαστηρίου.
Τεχνικές προδιαγραφές:
- Μοντέλο: SDG1010
- Μέγιστη συχνότητα: 10MHz
- Κανάλια: 2
- Ρυθμός δειγματοληψίας: 125 MSa/s
- Μήκος κύματος: 16 kpts
- Ανάλυση συχνότητας: 1 µHz
- Κατακόρυφη ανάλυση: 14 bits
- Κυματομορφές: Ημίτονο, τετράγωνο, ράμπα, παλμός, γκαουσιανός λευκός θόρυβος, 48 αυθαίρετες μορφές
- Λειτουργίες διαμόρφωσης: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Μετρητής συχνότητας: 100 mHz - 200 MHz
- Συνδεσιμότητα: USB Host & Device, προαιρετική θύρα USB-GPIB
- Μέγεθος: 229mm x 105mm x 281mm
Σημείωση διαθεσιμότητας: Αυτή τη στιγμή το προϊόν δεν είναι διαθέσιμο. Σας προτείνουμε να δείτε εναλλακτικές ή να εγγραφείτε για να λαμβάνετε ειδοποιήσεις επαναδιαθεσιμότητας.
- Τεχνολογία DDS με διπλή έξοδο και ρυθμιζόμενη φάση για ακριβή σήματα
- Μέγιστη συχνότητα 10MHz με ανάλυση 1 µHz
- Υψηλός ρυθμός δειγματοληψίας 125 MSa/s και κατακόρυφη ανάλυση 14 bits
- 48 εσωτερικές αυθαίρετες κυματομορφές και 5 τυπικοί τύποι
- Προηγμένες λειτουργίες διαμόρφωσης: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Ενσωματωμένος μετρητής συχνότητας έως 200 MHz
- Συνδεσιμότητα USB Host & Device και προαιρετική θύρα USB-GPIB
- Συμβατό με ψηφιακά παλμοσκόπια SDS1000 και απομακρυσμένο έλεγχο
Ερωτήσεις & Απαντήσεις πελατών
Τι συνδέσεις και εξωτερικές βάσεις αποθήκευσης υποστηρίζει η συσκευή για φόρτωση και ενημέρωση αυθαίρετων κυματομορφών;
Το SDG1010 διαθέτει θύρες USB (Device και Host), επιτρέποντας απευθείας σύνδεση με PC και χρήση USB μνημών (disk U) για φόρτωση αυθαίρετων κυματομορφών ή ενημέρωση του firmware. Η υποστήριξη για θύρα GPIB είναι προαιρετική και απαιτεί πρόσθετο module.
Ποια είναι τα όρια συχνότητας και ο τύπος κυματομορφής που μπορεί να παράγει σε κάθε κανάλι, και ποια είναι η τυπική παραμόρφωση για ημιτονοειδή κύματα;
Τα ημιτονοειδή και τετραγωνικά κύματα καλύπτουν από 1 µHz έως 10 MHz, ενώ οι παλμοί φτάνουν από 500 µHz έως 5 MHz, οι ράμπες από 1 µHz έως 300 kHz και οι αυθαίρετες κυματομορφές από 1 µHz έως 5 MHz. Ο γεννήτριας αναφέρει ολική αρμονική παραμόρφωση (THD) <0.04% τυπικά για ημιτονοειδή κύματα στο εύρος 1 kHz έως 10 kHz και μέγιστο πλάτος.
Ο γεννήτριας περιλαμβάνει λειτουργίες διαμόρφωσης και μπορεί να συγχρονιστεί με όργανα Siglent όπως τα oscilloscopes SDS1000;
Ναι, ενσωματώνει πλούσιες λειτουργίες διαμόρφωσης (AM, FM, PM, PWM), frequency sweep και pulse trains. Μπορεί να συνδεθεί και να συγχρονιστεί απευθείας με oscilloscopes Siglent της σειράς SDS1000, διευκολύνοντας εργασίες αυτοματοποιημένων δοκιμών μέσω remote control.
Ποια αξεσουάρ περιλαμβάνονται στη συσκευασία και ποιες επιλογές υπάρχουν για ανταλλακτικά ή after-sales service;
Συνήθως, το SDG1010 περιλαμβάνει καλώδιο τροφοδοσίας, εγχειρίδιο χρήσης, καλώδιο USB και δύο καλώδια BNC σε BNC. Τα ανταλλακτικά (καλώδια, ασφάλειες) και το after-sales service διατίθενται μέσω εξουσιοδοτημένων διανομέων της Siglent και της ίδιας της μάρκας· η τυπική εγγύηση είναι συνήθως 3 χρόνια, αν και καλό είναι να επιβεβαιώνεται με τον συγκεκριμένο πωλητή.
Ποια είναι η μέγιστη συχνότητα εξόδου του Siglent SDG1010;
Η μέγιστη συχνότητα εξόδου είναι 10 MHz.
Πόσα κανάλια εξόδου έχει ο γεννήτριας;
Ο γεννήτριας διαθέτει 2 κανάλια εξόδου για ταυτόχρονα σήματα.
Τι κυματομορφές μπορεί να παράγει αυτή η συσκευή;
Μπορεί να παράγει ημίτονο, τετράγωνο, ράμπα, παλμό, γκαουσιανό λευκό θόρυβο και 48 τύπους εσωτερικών αυθαίρετων κυματομορφών.
Είναι συμβατό με άλλα όργανα μέτρησης;
Ναι, είναι συμβατό με ψηφιακά παλμοσκόπια της σειράς SDS1000 και υποστηρίζει απομακρυσμένο έλεγχο.
Τι είδους συνδεσιμότητα προσφέρει ο γεννήτριας;
Διαθέτει στάνταρ USB Host και Device, και προσφέρει προαιρετική θύρα USB-GPIB για απομακρυσμένο έλεγχο.
