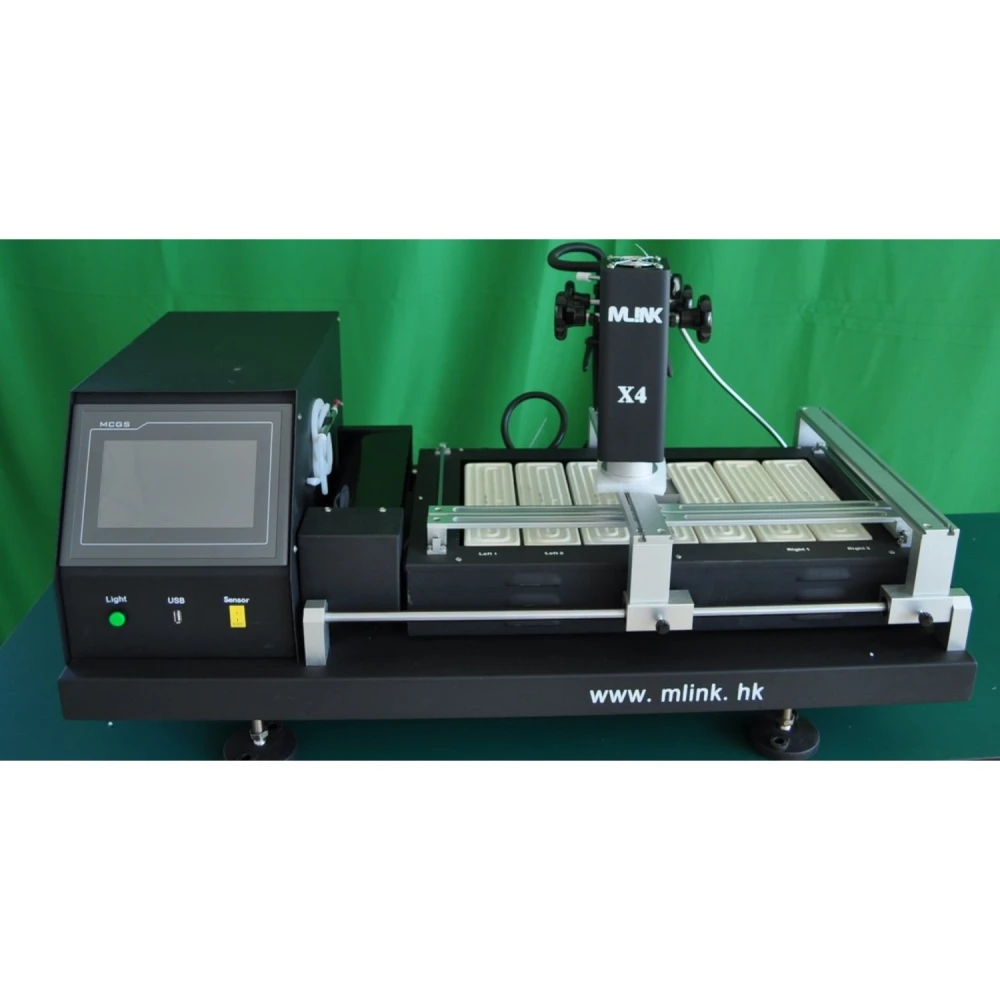

Σταθμός reballing BGA Mlink X4 με οθόνη αφής και υψηλή ακρίβεια
Μάρκα: Mlink
Περιλαμβάνεται ΦΠΑ (Χωρίς ΦΠΑ: 1.199,00 €)
Εκπτώσεις ποσότητας
| Ποσότητα | Τιμή | Αποθήκευση |
|---|---|---|
| 2+ | 1.427,29 € | -4% |
| 10+ | 1.397,55 € | -6% |
| 20+ | 1.338,08 € | -10% |
Σταθμός reballing BGA Mlink X4 είναι ένα επαγγελματικό εργαλείο σχεδιασμένο για εργασίες συγκόλλησης και reballing εξαρτημάτων BGA με υψηλή ακρίβεια και αποδοτικότητα. Αυτός ο σταθμός συνδυάζει προηγμένη τεχνολογία και στιβαρό σχεδιασμό για να προσφέρει βέλτιστα αποτελέσματα στην επισκευή και κατασκευή ηλεκτρονικών.
Διαθέτει σύστημα γραμμικής ολίσθησης που επιτρέπει ακριβείς ρυθμίσεις και γρήγορη τοποθέτηση στους άξονες X, Y και Z, εξασφαλίζοντας ευελιξία και ακρίβεια σε κάθε εργασία. Η οθόνη αφής υψηλής ευκρίνειας με έλεγχο PLC επιτρέπει την αποθήκευση πολλαπλών προφίλ εργασίας, την προστασία τους με κωδικό πρόσβασης και την εύκολη τροποποίηση παραμέτρων. Επιπλέον, περιλαμβάνει άμεση ανάλυση καμπυλών θερμοκρασίας για λεπτομερή έλεγχο.
Ο Mlink X4 διαθέτει τρεις ανεξάρτητες ζώνες θέρμανσης: δύο θερμαντήρες θερμού αέρα και έναν υπέρυθρο θερμαντήρα για προθέρμανση. Η θερμοκρασία ελέγχεται με ακρίβεια ±3 °C. Ο επάνω θερμαντήρας ρυθμίζεται ελεύθερα, ενώ ο δεύτερος μπορεί να μετακινηθεί κατακόρυφα. Ο κάτω IR θερμαντήρας εξασφαλίζει ομοιόμορφη κατανομή της θερμότητας στην πλακέτα PCB.
Προσφέρει ποικιλία ακροφυσίων θερμού αέρα που περιστρέφονται 360° και τοποθετούνται εύκολα χάρη σε μαγνήτες, με διαθέσιμες προσαρμοσμένες επιλογές. Ο σταθμός χρησιμοποιεί θερμοζεύγη τύπου K υψηλής ακρίβειας με έλεγχο κλειστού βρόχου και αυτόματη αντιστάθμιση θερμοκρασίας, ενσωματώνοντας μονάδα PLC για ακριβή έλεγχο.
Το σύστημα τοποθέτησης περιλαμβάνει αυλάκι σε V και ρυθμιζόμενη καθολική βάση για την προστασία της πλακέτας PCB από παραμορφώσεις κατά τη θέρμανση ή την ψύξη, συμβατό με οποιοδήποτε μέγεθος πακέτου BGA.
Για βελτιωμένη αποδοτικότητα, ενσωματώνει ισχυρό ανεμιστήρα εγκάρσιας ροής που ψύχει γρήγορα την πλακέτα, καθώς και ενσωματωμένη αντλία κενού και εξωτερικό στυλό αναρρόφησης για γρήγορο χειρισμό chips.
Ο σταθμός διαθέτει προειδοποιητικούς συναγερμούς μετά την ολοκλήρωση των διαδικασιών αποκόλλησης και συγκόλλησης, πιστοποίηση CE, κουμπί έκτακτης διακοπής και αυτόματη προστασία σε περίπτωση βλαβών ή διπλής υπερθέρμανσης.
Ένα σύστημα όρασης CCD επιτρέπει ακριβή οπτικό έλεγχο της διαδικασίας τήξης κατά τη συγκόλληση και αποκόλληση BGA, εξασφαλίζοντας ποιότητα και ακρίβεια.
Η μεγάλη επιφάνεια θέρμανσης είναι κατάλληλη για πλακέτες οποιουδήποτε μεγέθους, συμπεριλαμβανομένων laptops, κονσολών παιχνιδιών (Xbox, PS3), πλακετών servers και μεγάλων smart TVs.
Κύρια τεχνικά χαρακτηριστικά:
- Συνολική ισχύς: 5600W
- Επάνω θερμαντήρας: 800W
- Κάτω θερμαντήρας: 2º θερμαντήρας 800W + 3º θερμαντήρας IR 3900W
- Τροφοδοσία: AC 220V ±10%, 50/60Hz
- Διαστάσεις: 940 x 550 x 500 mm
- Τοποθέτηση: αυλάκι σε V με ρυθμιζόμενη καθολική βάση
- Έλεγχος θερμοκρασίας: αισθητήρας τύπου K, κλειστό κύκλωμα, ακρίβεια ±3°C
- Μέγιστο μέγεθος PCB: 570 x 370 mm; ελάχιστο 20 x 20 mm
- Ηλεκτρικός έλεγχος: ευαίσθητη μονάδα ελέγχου θερμοκρασίας + οθόνη αφής από την Ταϊβάν + συμβατό με PLC Mitsubishi Fx2n
- Καθαρό βάρος: 70 kg
Τυπικές χρήσεις και συμβατότητα
Ο σταθμός reballing BGA Mlink X4 είναι ιδανικός για τεχνικούς και επαγγελματίες που χρειάζονται να πραγματοποιούν συγκόλληση, αποκόλληση και reballing chips BGA με υψηλή ακρίβεια και έλεγχο. Είναι συμβατός με ηλεκτρονικές πλακέτες μεγάλου μεγέθους και σύνθετες συσκευές, όπως laptops, κονσόλες παιχνιδιών, servers και smart TVs.
Το προηγμένο σύστημα ελέγχου θερμοκρασίας και όρασης επιτρέπει ασφαλή και αποδοτική εργασία, διευκολύνοντας την επισκευή και κατασκευή ηλεκτρονικών σε επαγγελματικά περιβάλλοντα.
- Συνολική ισχύς 5600W για γρήγορη και ομοιόμορφη θέρμανση
- Τρεις ανεξάρτητες ζώνες θέρμανσης με έλεγχο ±3°C
- Οθόνη αφής υψηλής ευκρίνειας με έλεγχο PLC και προστατευμένα προφίλ
- Σύστημα όρασης CCD για ακριβή παρακολούθηση της διαδικασίας συγκόλλησης
- Ρυθμιζόμενη βάση με αυλάκι σε V για προστασία και στερέωση πλακετών PCB
- Ενσωματωμένος ανεμιστήρας εγκάρσιας ροής και αντλία κενού για μεγαλύτερη αποδοτικότητα
- Συμβατό με μεγάλες πλακέτες έως 570x370 mm και μικρά εξαρτήματα
- Πιστοποίηση CE και συστήματα ασφαλείας με κουμπί έκτακτης διακοπής
Ερωτήσεις & Απαντήσεις πελατών
Ποιες είναι οι βασικές λειτουργίες και τα πλεονεκτήματα του Mlink X4 σε σύγκριση με άλλους σταθμούς επανεργασίας BGA της αγοράς;
Το Mlink X4 ξεχωρίζει για την ακριβή και γρήγορη ρύθμιση στους άξονες X, Y και Z χάρη στους εισαγόμενους συρόμενους οδηγούς, την οθόνη αφής υψηλής ανάλυσης με αποθήκευση προφίλ και ανάλυση καμπυλών θερμοκρασίας, τις τρεις ανεξάρτητες ζώνες θέρμανσης (δύο hot air και μία υπέρυθρη) και τον έλεγχο θερμοκρασίας με θερμοζεύγος τύπου K και PLC. Αυτά τα χαρακτηριστικά το τοποθετούν ευνοϊκά, προσφέροντας μεγαλύτερη ευελιξία και ακρίβεια στα θερμικά προφίλ σε σχέση με πολλές τυπικές εναλλακτικές.
Ποιες διαστάσεις, βάρος και κύρια υλικά αποτελούν το Mlink X4 και τι περιλαμβάνει ακριβώς η συσκευασία κατά την αγορά;
Το Mlink X4 συνήθως κατασκευάζεται με σασί από ατσάλι και αλουμίνιο για αντοχή και θερμική απαγωγή, με προστατευμένα ηλεκτρονικά εξαρτήματα. Οι κατά προσέγγιση διαστάσεις είναι 600 mm x 550 mm x 480 mm και το συνολικό βάρος 32 kg. Το τυπικό πακέτο συνήθως περιλαμβάνει τον σταθμό, σετ εναλλάξιμων ακροφυσίων, καλώδια, σετ θερμοζευγών, τεχνικό εγχειρίδιο και βασικό kit συντήρησης. Συνιστάται επιβεβαίωση του ακριβούς περιεχομένου με τον πωλητή.
Ποιες απαιτήσεις ηλεκτρικής τροφοδοσίας και συμβατότητας συνδετήρων χρειάζεται το Mlink X4 για ασφαλή λειτουργία;
Το Mlink X4 συνήθως λειτουργεί στα 220-240 V AC (50/60 Hz) με μέγιστη κατανάλωση περίπου 3400 W. Χρησιμοποιεί τυπικό IEC power connector και απαιτεί κατάλληλη γείωση. Για σύνδεση θερμοζευγών και εξωτερικών ελέγχων μπορεί να περιλαμβάνει ειδικές θύρες, συμβατές με θερμοζεύγη τύπου K και κοινές βιομηχανικές συνδέσεις.
Ποια είναι η πραγματική ακρίβεια θερμικού ελέγχου και ποια είναι τα όρια λειτουργίας θερμοκρασίας σε κάθε ζώνη θέρμανσης;
Ο σταθμός Mlink X4 προσφέρει έλεγχο θερμοκρασίας με μεταβλητότητα ±3 °C χάρη στο θερμοζεύγος τύπου K και στο κλειστό σύστημα αυτόματης αντιστάθμισης. Οι δύο άνω ζώνες (hot air) συνήθως λειτουργούν μεταξύ 100 °C και 450 °C, ενώ ο κάτω προθερμαντήρας IR επιτρέπει ρύθμιση ισχύος και θερμοκρασίας σε παρόμοιο εύρος. Η υπέρβαση των συνιστώμενων ορίων μπορεί να επηρεάσει τη διάρκεια ζωής των εξαρτημάτων.
Τι πρέπει να προσέξω σχετικά με τη συντήρηση, πιθανές βλάβες και τη διαθεσιμότητα ανταλλακτικών για το Mlink X4;
Η βασική συντήρηση περιλαμβάνει τακτικό καθαρισμό των ακροφυσίων, έλεγχο των θερμοζευγών και των ανεμιστήρων και περιοδική επιθεώρηση των ηλεκτρικών συνδέσεων. Οι πιο συνηθισμένες βλάβες μπορεί να είναι κατεστραμμένοι αισθητήρες θερμοκρασίας ή φθορά στα ακροφύσια. Υπάρχουν διαθέσιμα ανταλλακτικά — ακροφύσια, θερμοζεύγη, ανεμιστήρες και οθόνες — και συνιστάται η αγορά μόνο από εξουσιοδοτημένους προμηθευτές για διατήρηση της εγγύησης (συνήθως 1 έτος στα κύρια μέρη).
Για ποιες εργασίες είναι ιδανικός ο σταθμός reballing BGA Mlink X4;
Είναι ιδανικός για συγκόλληση, αποκόλληση και reballing chips BGA σε ηλεκτρονικές πλακέτες, ειδικά σε μεγάλες συσκευές όπως laptops, κονσόλες και servers.
Τι μέγιστο μέγεθος πλακέτας PCB μπορεί να χειριστεί;
Μπορεί να χειριστεί πλακέτες PCB έως 570 x 370 mm και ελάχιστο μέγεθος 20 x 20 mm.
Πώς ελέγχεται η θερμοκρασία στον σταθμό;
Χρησιμοποιεί αισθητήρα τύπου K με έλεγχο κλειστού βρόχου και αυτόματη αντιστάθμιση, εξασφαλίζοντας ακρίβεια ±3 °C.
Ο σταθμός περιλαμβάνει συστήματα ασφαλείας;
Ναι, διαθέτει πιστοποίηση CE, κουμπί έκτακτης διακοπής, αυτόματη προστασία σε περίπτωση βλαβών και διπλή προστασία από υπερθέρμανση.
Είναι διαθέσιμος για άμεση αγορά;
Αυτή τη στιγμή ο σταθμός Mlink X4 είναι εκτός αποθέματος, συνιστούμε να ελέγξετε τη διαθεσιμότητα ή εναλλακτικά προϊόντα.
