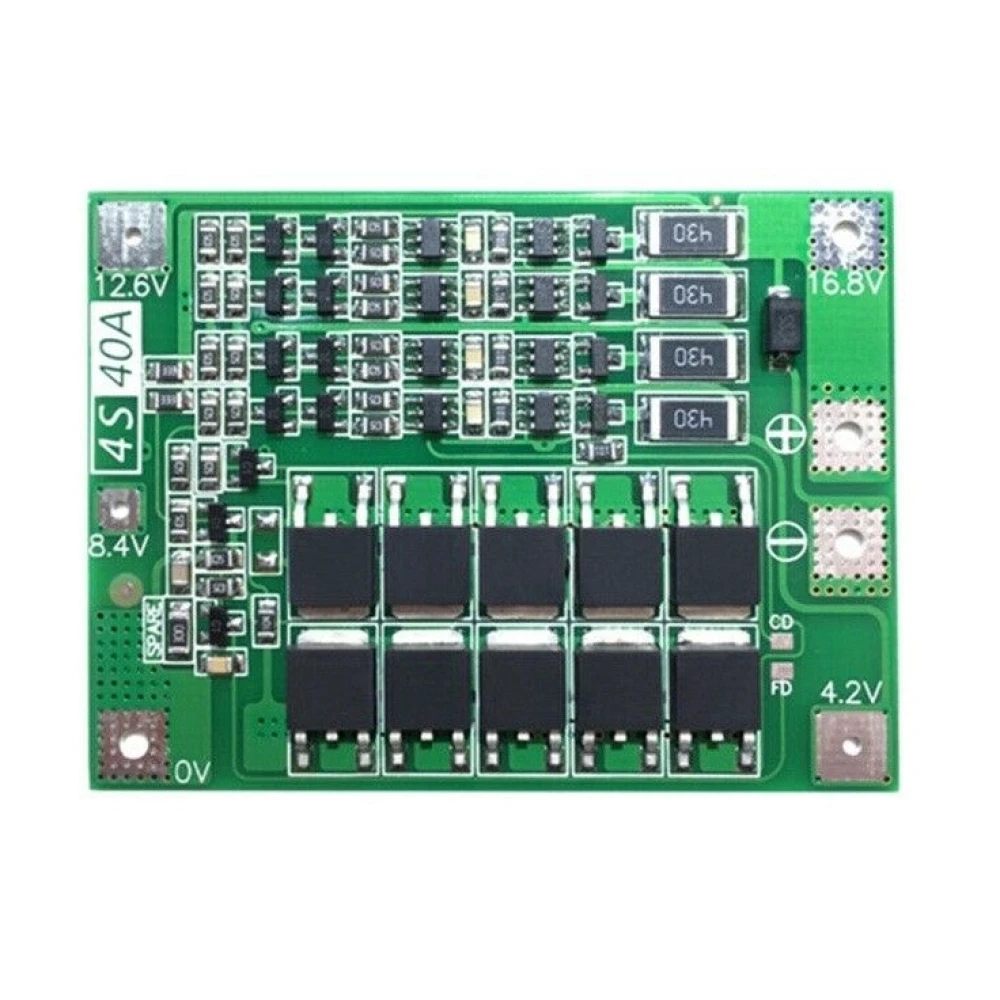

Ισορροπημένη πλακέτα προστασίας PCB 4S 40A για μπαταρία λιθίου

Η πλακέτα προστασίας PCB 4S 40A για μπαταρία λιθίου είναι ένα απαραίτητο εξάρτημα για να εξασφαλίσετε την ασφάλεια και τη βέλτιστη απόδοση των μπαταριών λιθίου σας σε διαμορφώσεις 4 στοιχείων σε σειρά (4S). Αυτή η ισορροπημένη έκδοση έχει σχεδιαστεί για να διαχειρίζεται υψηλά ρεύματα με αποτελεσματική προστασία, εξασφαλίζοντας τη μακροζωία και τη σταθερότητα των μπαταριών σας.

Κύρια χαρακτηριστικά:

• Ονομαστική τάση: 3.6V - 3.7V ανά στοιχείο, συμβατή με μπαταρίες 18650, 26650 και μπαταρίες πολυμερούς λιθίου.
• Συνολική τάση φόρτισης: μεταξύ 16.8V και 18.1V για το πακέτο 4 στοιχείων.
• Μέγιστο συνεχές ρεύμα εκφόρτισης: 40A, ιδανικό για εφαρμογές που απαιτούν υψηλή ισχύ.
• Μέγιστο συνεχές ρεύμα φόρτισης: 20A, με σύσταση να μειωθεί το ρεύμα αν η ψύξη είναι ανεπαρκής.
• Τύπος: Ρυθμιστής τάσης με ισορροπημένη λειτουργία για τη διατήρηση της υγείας κάθε στοιχείου.
• Κατάλληλη ισορροπία για ρεύματα εκκίνησης κάτω από 80A και ισχύ μικρότερη από 220W.

Τεχνικές προδιαγραφές και συστάσεις:

• Απαιτεί μπαταρίες με ικανότητα εκφόρτισης 15C-20C (τουλάχιστον 3 μπαταρίες) ή 10C-15C (τουλάχιστον 6 μπαταρίες) για επιτυχημένη εκκίνηση.

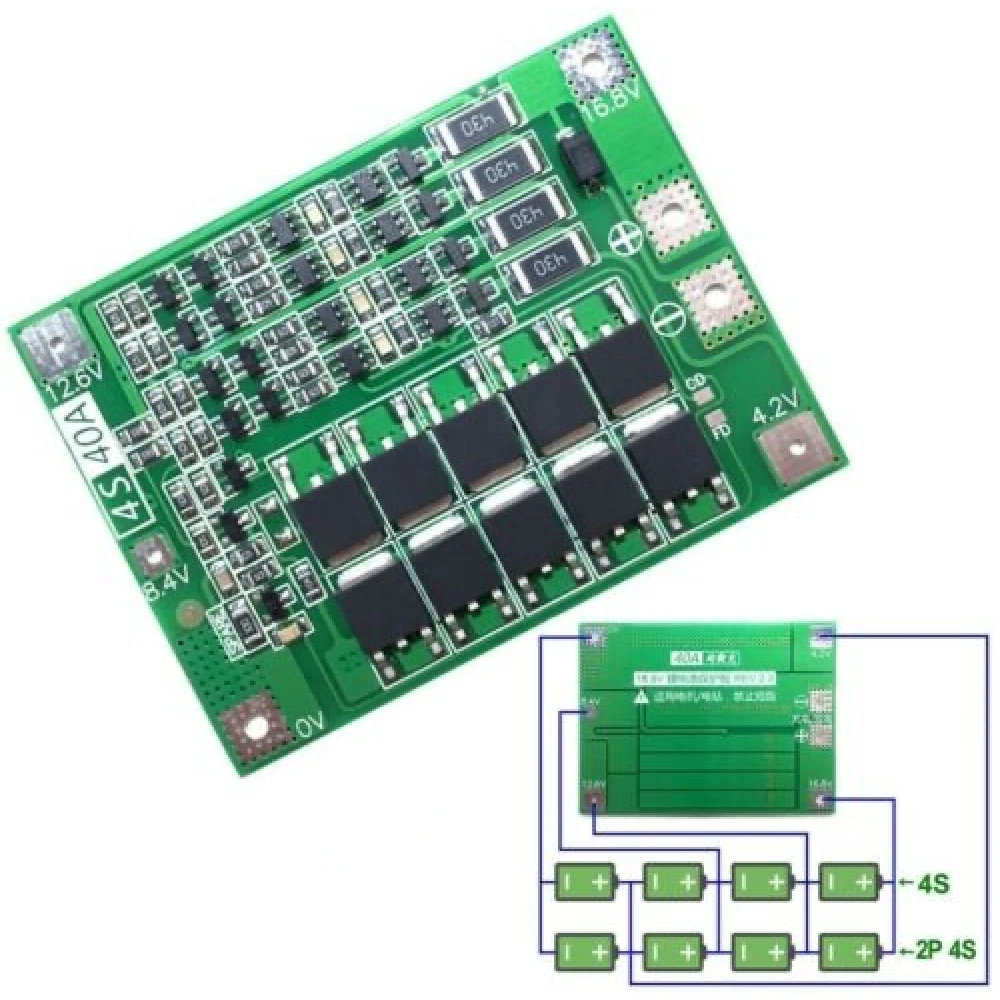

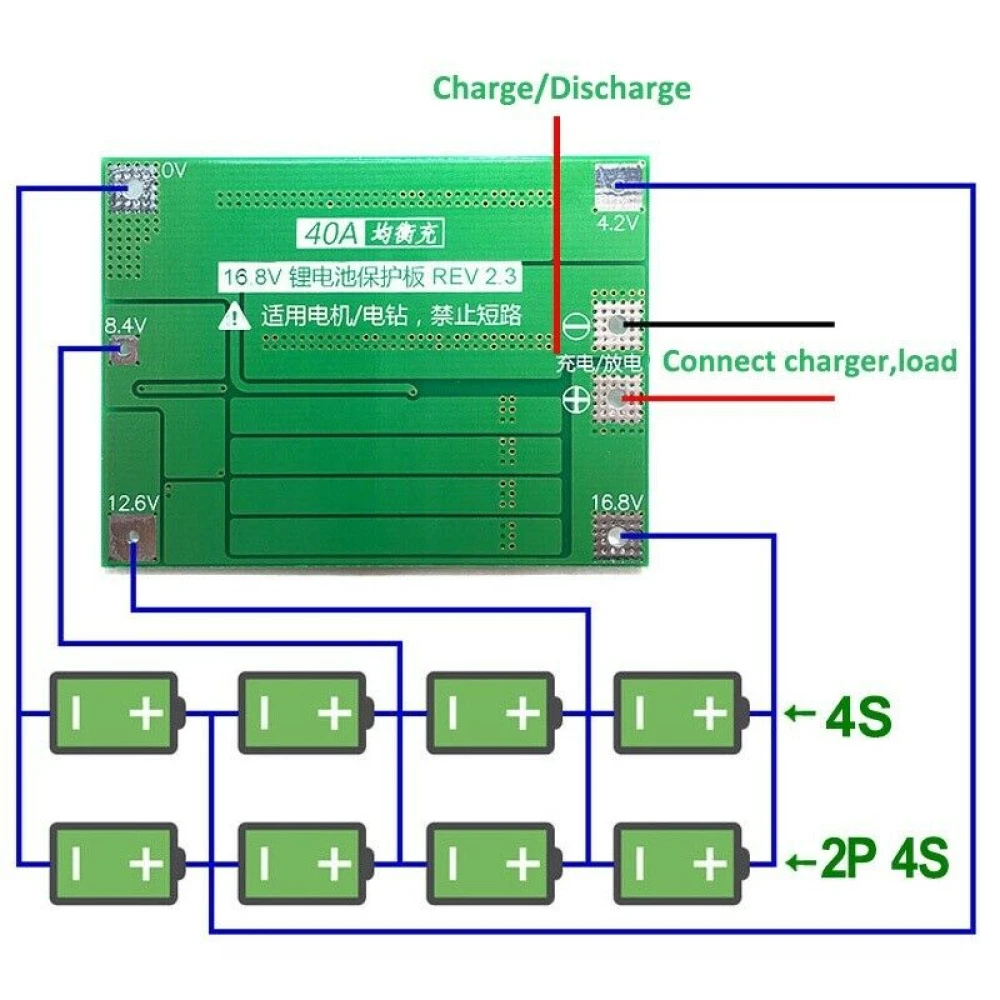

• Πρέπει να ακολουθείται αυστηρά το διάγραμμα καλωδίωσης με σημεία τάσης 0V, 4.2V, 8.4V, 12.6V και 16.8V για την αποφυγή βραχυκυκλωμάτων.
• Συνιστάται η σύνδεση ενός μη πολικού πυκνωτή (τάση >25V, χωρητικότητα 10uF-100uF) μεταξύ των θετικού και αρνητικού ακροδέκτη του μοτέρ για την αποφυγή αντίστροφων αιχμών κατά τη φόρτιση.
• Για μπαταρίες σε σειρά, βεβαιωθείτε ότι κάθε ομάδα έχει την ίδια τάση· διαφορετικά, φορτίστε κάθε μπαταρία ξεχωριστά πριν από τη σύνδεση σε σειρά.

Τυπικές χρήσεις:

Αυτή η πλακέτα είναι ιδανική για συστήματα επαναφορτιζόμενων μπαταριών λιθίου σε εφαρμογές όπως ηλεκτρικά οχήματα, drones, ηλεκτρικά εργαλεία και άλλες ηλεκτρονικές συσκευές που απαιτούν υψηλό ρεύμα και ισορροπημένη προστασία για την αποφυγή ζημιών από υπερφόρτιση, υπερεκφόρτιση ή ανισορροπία μεταξύ των στοιχείων.

Συμβατότητα:

Συμβατή με μπαταρίες λιθίου 4S (4 στοιχεία σε σειρά), συμπεριλαμβανομένων των μορφών 18650, 26650 και μπαταριών πολυμερούς λιθίου, εφόσον τηρούνται οι αναφερόμενες προδιαγραφές τάσης και ρεύματος.

Περιεχόμενο συσκευασίας:

• 1 x Πλακέτα προστασίας PCB 4S 40A ισορροπημένη έκδοση για μπαταρία λιθίου.

• Ονομαστική τάση 3.6V-3.7V ανά στοιχείο, συμβατή με μπαταρίες 18650 και 26650.
• Συνεχές ρεύμα εκφόρτισης έως 40A για υψηλή ισχύ.
• Μέγιστο συνεχές ρεύμα φόρτισης 20A με σύσταση για ψύξη.
• Ισορροπημένη έκδοση για τη διατήρηση της υγείας κάθε στοιχείου και την αποφυγή ανισορροπιών.
• Κατάλληλη για ρεύμα εκκίνησης κάτω από 80A και ισχύ μικρότερη από 220W.
• Απαιτεί μπαταρίες με ικανότητα εκφόρτισης 15C-20C ή 10C-15C ανάλογα με την ποσότητα.
• Τήρηση του διαγράμματος καλωδίωσης για αποφυγή βραχυκυκλωμάτων.
• Σύσταση χρήσης πυκνωτή για αποφυγή αντίστροφων αιχμών.
• Συμβατή με μπαταρίες λιθίου 4S, συμπεριλαμβανομένων πολυμερούς και μορφών 18650 και 26650.
