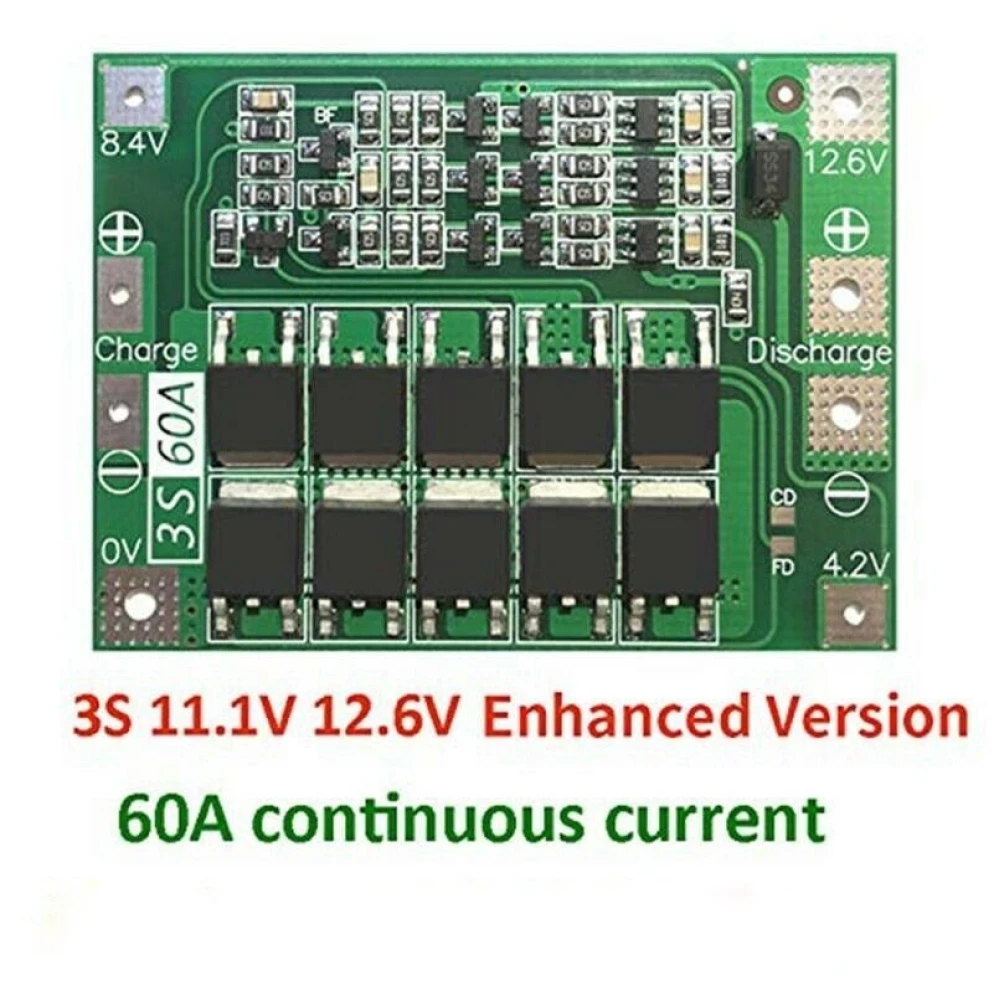

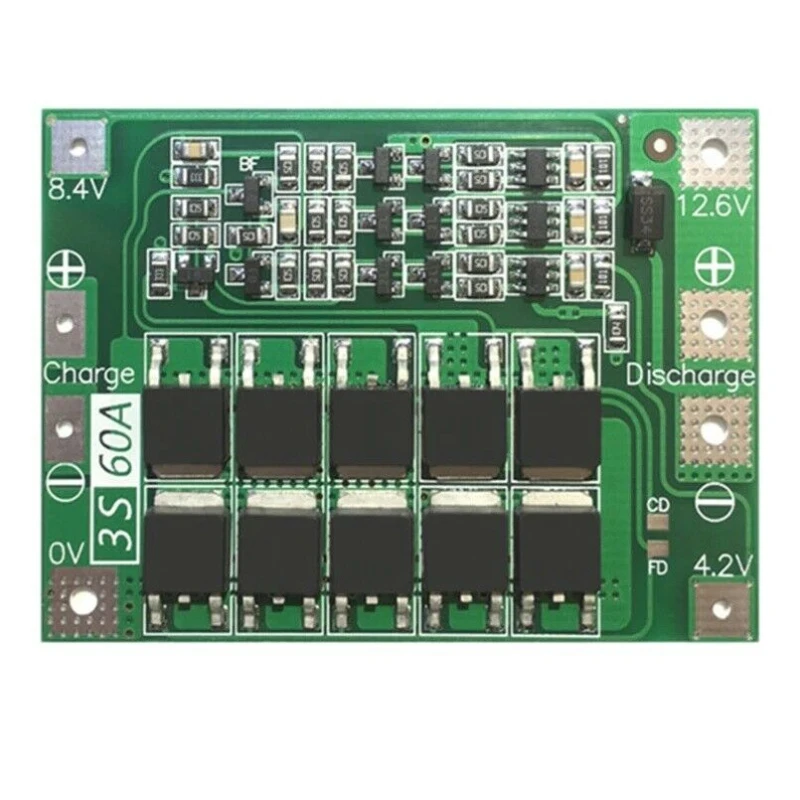

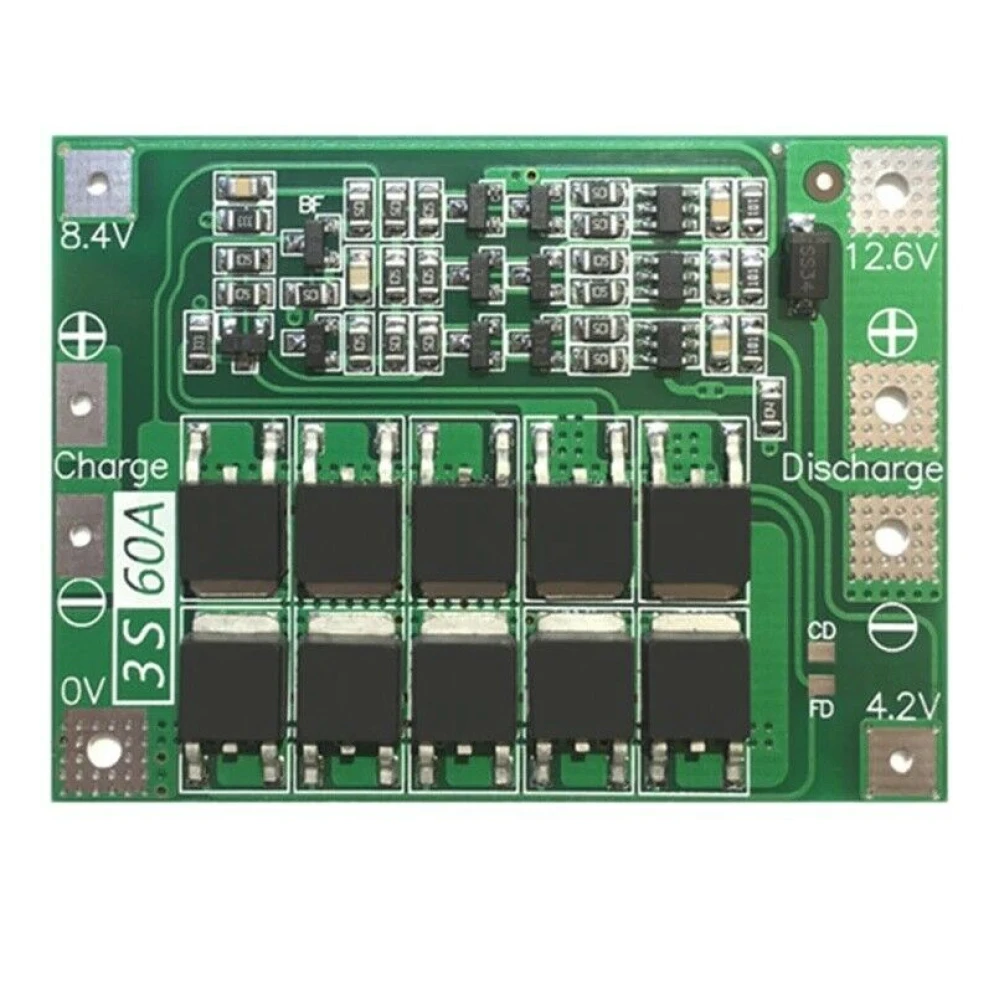

Πλακέτα προστασίας PCB 3S 60A για μπαταρία λιθίου
Μάρκα: satkit
3,72€
Περιλαμβάνεται ΦΠΑ (Χωρίς ΦΠΑ: 3,00 €)
Σε απόθεμα - Αποστέλλεται άμεσα
Κανονική παράδοση
Τρί, Ιούν 2 - Πέμ, Ιούν 4
Ταχεία παράδοση
Παρ, Μάι 29 - Δευ, Ιούν 1
Επιστροφές 30 ημερών
Δωρεάν επιστροφές εντός 30 ημερών
Ασφαλής συναλλαγή
Share:
Δωρεάν παράδοση
Αποστολή από 4,99€
Εύκολες επιστροφές
Πολιτική επιστροφών 30 ημερών
Ασφαλής πληρωμή
100% ασφαλής ολοκλήρωση αγοράς
Εγγύηση ποιότητας
Μόνο αυθεντικά προϊόντα
Πλακέτα προστασίας PCB 3S 60A για μπαταρία λιθίου - Βελτιωμένη έκδοση
Αυτή η πλακέτα προστασίας PCB έχει σχεδιαστεί ειδικά για μπαταρίες λιθίου διαμορφωμένες σε 3S, προσφέροντας μέγιστο συνεχές ρεύμα εκφόρτισης 60A. Είναι ιδανική για την προστασία μπαταριών λιθίου τύπου 18650, 26650 και μπαταριών πολυμερούς λιθίου, εξασφαλίζοντας ασφαλή και αποδοτική λειτουργία.
Κύρια χαρακτηριστικά
- Ονομαστική τάση: 3,7V ανά στοιχείο με μέγιστη τάση φόρτισης 4,2V.
- Συνολική τάση φόρτισης: Μεταξύ 12,6V και 13,6V για τα 3 στοιχεία σε σειρά.
- Συνεχές ρεύμα εκφόρτισης: Έως 60A, με σύσταση να μειώνεται το ρεύμα αν ο χώρος ψύξης είναι ανεπαρκής.
- Υλικό: PCB υψηλής ποιότητας, πράσινο χρώμα.
- Διαστάσεις: 41 x 55 x 3.4 mm, συμπαγές για εύκολη ενσωμάτωση.
Τεχνικές προδιαγραφές
- Συμβατό με μπαταρίες ισχύος 15C-20C (τουλάχιστον τρεις μπαταρίες) ή 10C-15C (τουλάχιστον έξι μπαταρίες) για επιτυχή εκκίνηση.

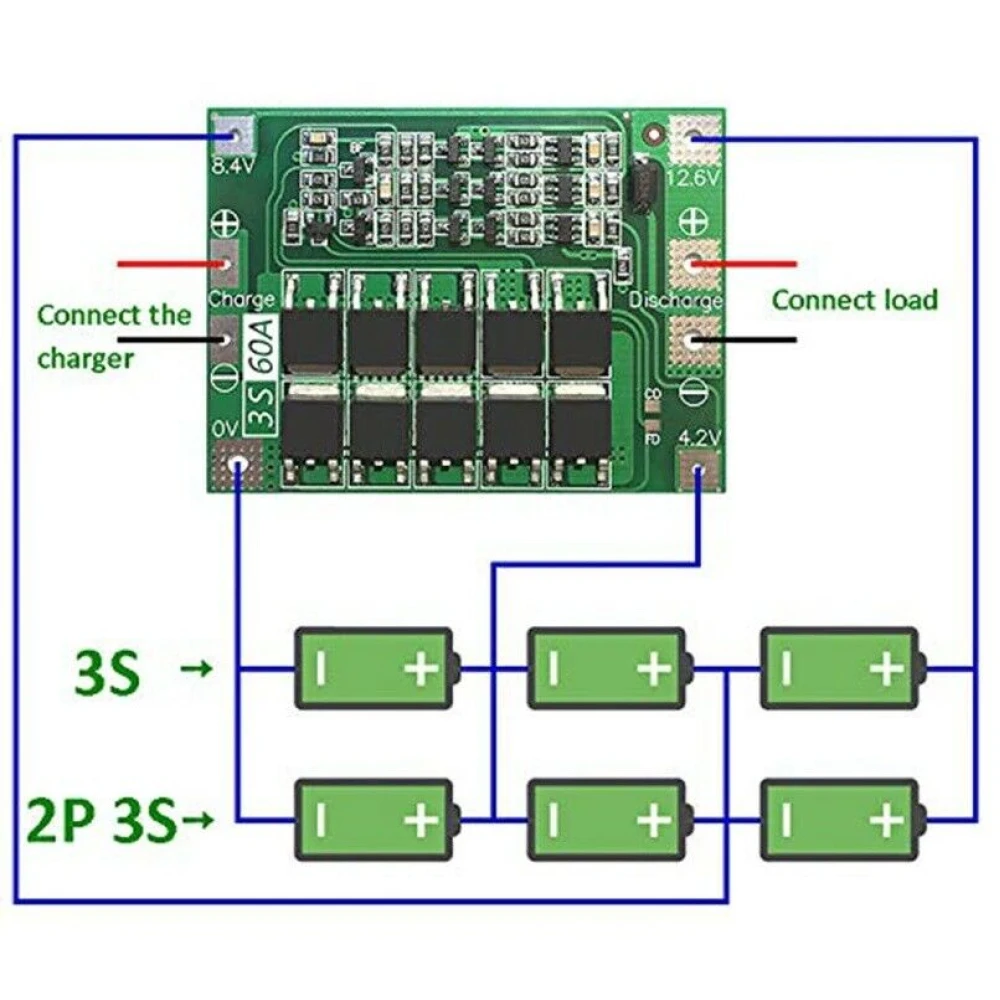

- Πρέπει να ακολουθείται αυστηρά ο χάρτης καλωδίωσης: 0V, 4,2V, 8,4V, 12,6V, 16,8V για την αποφυγή βραχυκυκλωμάτων.
- Συνιστάται η σύνδεση ενός μη πολικού πυκνωτή (10uF-100uF, τάση μεγαλύτερη από 25V) μεταξύ των θετικού και αρνητικού ακροδεκτών του μοτέρ για την αποφυγή αντίστροφων αιχμών κατά τη φόρτιση.
- Για διαμορφώσεις τεσσάρων ομάδων μπαταριών σε σειρά, βεβαιωθείτε ότι η τάση κάθε ομάδας είναι ίδια· διαφορετικά, φορτίστε κάθε μπαταρία ξεχωριστά πριν τις χρησιμοποιήσετε σε σειρά.
Συνήθεις χρήσεις
Αυτή η πλακέτα είναι ιδανική για την προστασία μπαταριών λιθίου σε εφαρμογές υψηλού ρεύματος όπως ηλεκτρικά οχήματα, ηλεκτρικά εργαλεία, συστήματα αποθήκευσης ενέργειας και άλλες συσκευές που απαιτούν αξιόπιστη προστασία για μπαταρίες 3S.
Συμβατότητα
Συμβατή με μπαταρίες λιθίου τύπου 18650, 26650 και μπαταρίες πολυμερούς λιθίου διαμορφωμένες σε 3S (τρία στοιχεία σε σειρά). Δεν είναι συμβατή με διαμορφώσεις διαφορετικές από 3S.
Περιεχόμενο συσκευασίας
- 1 x Πλακέτα προστασίας PCB 3S 60A βελτιωμένη έκδοση για μπαταρία λιθίου.
- Βελτιωμένη έκδοση για προστασία μπαταριών λιθίου 3S
- Μέγιστο συνεχές ρεύμα εκφόρτισης 60A
- Συμβατή με μπαταρίες 18650, 26650 και πολυμερούς λιθίου
- Ονομαστική τάση 3,7V ανά στοιχείο, συνολική φόρτιση 12,6V - 13,6V
- Συμπαγείς διαστάσεις 41x55x3.4mm για εύκολη ενσωμάτωση
Ερωτήσεις & Απαντήσεις πελατών
Ποιες είναι οι διαστάσεις και το βάρος της πλακέτας και τι περιλαμβάνει ακριβώς το κουτί;
Η πλακέτα έχει διαστάσεις 41 mm x 55 mm x 3.4 mm. Το τυπικό βάρος κυμαίνεται μεταξύ 8 και 12 g ανάλογα με τον κατασκευαστή. Το κουτί περιλαμβάνει μία μόνο μονάδα της βελτιωμένης έκδοσης PCB 3S 60A, χωρίς καλώδια ή πρόσθετα αξεσουάρ.
Είναι απαραίτητη κάποια ειδική απαίτηση για την εγκατάσταση ή τη συγκόλληση της πλακέτας σε pack μπαταριών 3S;
Ναι, απαιτείται συγκόλληση των ακροδεκτών σύμφωνα με το διάγραμμα σύνδεσης: 0V, 4.2V, 8.4V και 12.6V και αποφυγή τυχαίων βραχυκυκλωμάτων. Για βέλτιστη εκκίνηση, συνιστώνται μπαταρίες ελάχιστης ισχύος 15C–20C (τρεις μονάδες) ή 10C–15C (έξι μονάδες σε παράλληλη σύνδεση). Ένας μη πολωμένος πυκνωτής 25 V/10–100 μF στην έξοδο μπορεί να είναι χρήσιμος για αντίστροφες αιχμές.
Ποιο είναι το μέγιστο ρεύμα εκφόρτισης και φόρτισης που δέχεται η πλακέτα και ποια είναι τα θερμικά ή ασφαλείας όριά της;
Η πλακέτα υποστηρίζει μέγιστο συνεχές ρεύμα εκφόρτισης 60 A για συστήματα με κατάλληλη ψύξη. Χωρίς επαρκή αερισμό μπορεί να υπερθερμανθεί, επομένως συνιστάται να μην ξεπερνάτε τα 40–45 A σε συνεχή λειτουργία σε κλειστά περιβάλλοντα. Το ασφαλές εύρος λειτουργίας είναι από 0 έως 60 °C. Η υπέρβαση αυτών των ορίων μπορεί να ενεργοποιήσει τη θερμική προστασία ή να υποβαθμίσει τη διάρκεια ζωής.
Με τι τύπο μπαταριών είναι συμβατή αυτή η πλακέτα προστασίας;
Είναι συμβατή με μπαταρίες λιθίου 3S, συμπεριλαμβανομένων των 18650, 26650 και μπαταριών πολυμερούς λιθίου.
Ποιο είναι το μέγιστο ρεύμα που υποστηρίζει αυτή η πλακέτα;
Η πλακέτα υποστηρίζει μέγιστο συνεχές ρεύμα εκφόρτισης 60A, αν και συνιστάται να μειώνεται αν η ψύξη είναι ανεπαρκής.
Μπορώ να χρησιμοποιήσω αυτή την πλακέτα για μπαταρίες με περισσότερα από 3 στοιχεία σε σειρά;
Όχι, αυτή η πλακέτα έχει σχεδιαστεί ειδικά για διαμορφώσεις 3 στοιχείων σε σειρά (3S). Για περισσότερα στοιχεία απαιτείται άλλος τύπος πλακέτας.
Ποιες προφυλάξεις πρέπει να λάβω κατά την εγκατάσταση αυτής της πλακέτας;
Πρέπει να ακολουθείται σωστά ο χάρτης καλωδίωσης και να αποφεύγονται τα βραχυκυκλώματα. Επιπλέον, συνιστάται η σύνδεση μη πολικού πυκνωτή για την αποφυγή αντίστροφων αιχμών κατά τη φόρτιση.
Περιλαμβάνει η πλακέτα κάποιο επιπλέον αξεσουάρ;
Η συσκευασία περιλαμβάνει μόνο την πλακέτα προστασίας PCB 3S 60A βελτιωμένη έκδοση για μπαταρία λιθίου.
