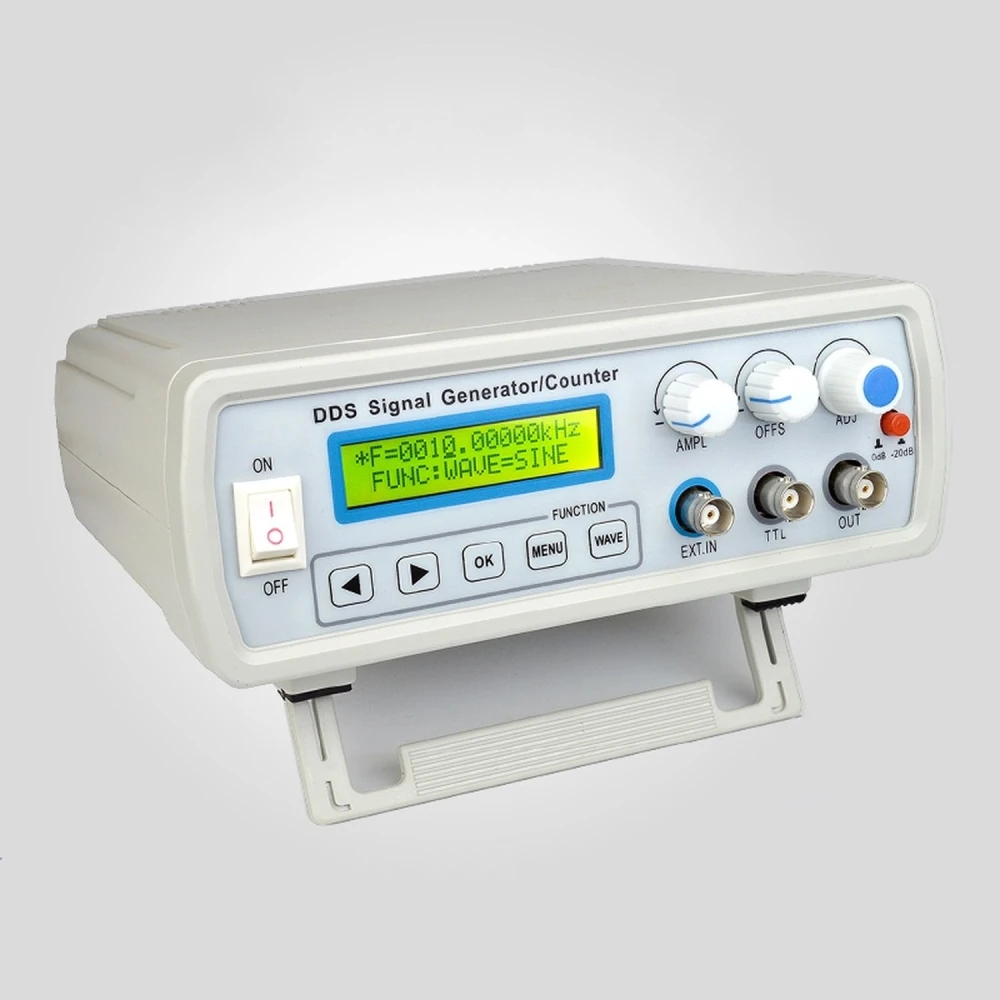

Γεννήτρια συναρτήσεων DDS FY2112S 12 MHz με συχνόμετρο και σύνδεση USB σε PC
Μάρκα: FeelTech
Περιλαμβάνεται ΦΠΑ (Χωρίς ΦΠΑ: 62,00 €)
Εκπτώσεις ποσότητας
| Ποσότητα | Τιμή | Αποθήκευση |
|---|---|---|
| 2+ | 73,80 € | -4% |
| 10+ | 72,27 € | -6% |
| 20+ | 67,65 € | -12% |
Η Γεννήτρια συναρτήσεων DDS FY2112S είναι ένας προηγμένος εξοπλισμός άμεσης ψηφιακής σύνθεσης (DDS) σχεδιασμένος με τεχνολογία FPGA που επιτρέπει τη δημιουργία ημιτονοειδών, τετραγωνικών, τριγωνικών και πριονωτών σημάτων με υψηλή ακρίβεια και σταθερότητα. Το εύρος συχνότητάς της καλύπτει από 0,01 Hz έως 12 MHz για ημιτονοειδή κύματα και έως 2 MHz για άλλες κυματομορφές, με ανάλυση 10 mHz, γεγονός που την καθιστά απαραίτητο εργαλείο για χομπίστες, ηλεκτρονικά εργαστήρια, γραμμές παραγωγής και εκπαίδευση.
Αυτή η γεννήτρια ενσωματώνει συχνόμετρο με δυνατότητα μέτρησης έως 60 MHz, διευκολύνοντας την ακριβή επαλήθευση εσωτερικών και εξωτερικών σημάτων. Επιπλέον, διαθέτει συγχρονισμένη έξοδο TTL και αποτελεσματικό πλάτος εξόδου 9 Vpp χωρίς φορτίο, με ρύθμιση duty cycle του τετραγωνικού κύματος από 1% έως 99%. Η λειτουργία γραμμικής σάρωσης επιτρέπει σαρώσεις συχνότητας με ρυθμιζόμενα σημεία έναρξης και λήξης, ιδανική για δυναμικές δοκιμές.
Κύρια χαρακτηριστικά:
- Πολυλειτουργική και φορητή, εύκολη στη μεταφορά.
- Υψηλή ακρίβεια συχνότητας με σταθερότητα ±2×10⁻⁶ και χαμηλή αρμονική παραμόρφωση (≤0.8% στα 1 kHz).
- Μεγάλη ποικιλία κυματομορφών: ημιτονοειδής, τετραγωνική, τριγωνική, πριονωτή ανιούσα και κατιούσα.
- Μνήμη για αποθήκευση έως 10 προσαρμοσμένων ρυθμίσεων παραμέτρων για επαναλαμβανόμενη χρήση.
- Οθόνη LCD1602 στα αγγλικά για καθαρή προβολή και εύκολο χειρισμό μέσω πλήκτρων και περιστροφικού επιλογέα.
- Έξοδος TTL με πλάτος μεγαλύτερο από 3 Vpp και δυνατότητα τροφοδοσίας περισσότερων από 20 φορτίων TTL.
- Ρυθμιζόμενη λειτουργία beeper για ηχητικές ειδοποιήσεις.
- Περιλαμβάνεται σύνδεση USB για τροφοδοσία και επικοινωνία με PC, διευκολύνοντας την ενσωμάτωση σε συστήματα και τον απομακρυσμένο έλεγχο.
- Συμπαγής σχεδιασμός με διαστάσεις 200x190x90 mm και υψηλή αξιοπιστία χάρη στην τεχνολογία επιφανειακής τοποθέτησης και τα ολοκληρωμένα κυκλώματα μεγάλης κλίμακας.
Τεχνικές προδιαγραφές:
- Συχνότητα ημιτονοειδούς κύματος: 0 Hz - 12 MHz
- Συχνότητα τετραγωνικού, τριγωνικού και άλλων κυματομορφών: 0 Hz - 2 MHz
- Ανάλυση συχνότητας: 0,01 Hz (10 mHz)
- Ακρίβεια συχνότητας: ±5×10⁻⁶
- Πλάτος εξόδου: ≥9 Vpp χωρίς φορτίο
- Αντίσταση εξόδου: 50 Ω ± 10%
- Πόλωση DC: ±3 V
- Duty cycle τετραγωνικού κύματος: 1% έως 99%
- Μέτρηση συχνότητας: 1 Hz - 60 MHz, εύρος καταμέτρησης έως 4294967295
- Τροφοδοσία: DC 5V 1A μέσω του παρεχόμενου καλωδίου USB
- Θερμοκρασία λειτουργίας: 0 °C έως 40 °C
- Υγρασία: μικρότερη από 80%
Τυπικές χρήσεις:
- Δημιουργία σημάτων για δοκιμές και βαθμονόμηση σε ηλεκτρονικά εργαστήρια.
- Ανάπτυξη και έλεγχος ηλεκτρονικών κυκλωμάτων και ψηφιακών συστημάτων.
- Εκπαιδευτικές εφαρμογές για τη διδασκαλία ηλεκτρονικών και τηλεπικοινωνιών.
- Ενσωμάτωση σε γραμμές παραγωγής για έλεγχο και διάγνωση εξοπλισμού.
Η γεννήτρια συναρτήσεων DDS FY2112S είναι συμβατή με συστήματα που απαιτούν ακριβή και σταθερά σήματα, και η σύνδεση USB επιτρέπει τη χρήση της με λογισμικό ελέγχου σε PC για ευκολότερο αυτοματισμό και ανάλυση.
- Γεννήτρια συναρτήσεων DDS με συχνότητα έως 12 MHz και συχνόμετρο έως 60 MHz
- Έξοδος ημιτονοειδούς, τετραγωνικού, τριγωνικού και πριονωτού σήματος
- Πλάτος εξόδου ≥9 Vpp χωρίς φορτίο και ρυθμιζόμενο duty cycle από 1% έως 99%
- Οθόνη LCD1602 στα αγγλικά και χειρισμός με πλήκτρα και περιστροφικό επιλογέα
- Λειτουργία γραμμικής σάρωσης με ρυθμιζόμενα σημεία έναρξης και λήξης
- Μνήμη για αποθήκευση έως 10 προσαρμοσμένων ρυθμίσεων
- Συγχρονισμένη έξοδος TTL με δυνατότητα για περισσότερα από 20 φορτία TTL
- Σύνδεση USB για τροφοδοσία και επικοινωνία με PC περιλαμβάνεται
- Υψηλή ακρίβεια και σταθερότητα συχνότητας με χαμηλή αρμονική παραμόρφωση
- Συμπαγής, φορητός σχεδιασμός και υψηλή αξιοπιστία με τεχνολογία επιφανειακής τοποθέτησης
Ερωτήσεις & Απαντήσεις πελατών
Ποιες είναι οι φυσικές διαστάσεις, το βάρος και τι περιλαμβάνει το κουτί κατά την αγορά αυτού του γεννήτριας συναρτήσεων;
Η συσκευή έχει κατά προσέγγιση διαστάσεις 170 mm × 115 mm × 38 mm και βάρος περίπου 0,55 kg. Στο κουτί περιλαμβάνονται το FY2112S, καλώδιο USB, τροφοδοτικό 5 V και εγχειρίδιο χρήσης.
Είναι συμβατό με συστήματα τόσο 110 V όσο και 220 V και τι είδους συνδέσεις χρησιμοποιούνται στις εξόδους;
Το FY2112S χρησιμοποιεί εξωτερική τροφοδοσία 5 V (συνήθως το παρεχόμενο τροφοδοτικό που υποστηρίζει 100–240 V AC). Οι κύριες έξοδοι είναι BNC για σήματα και συγχρονισμό, και διαθέτει θύρα USB τύπου B για σύνδεση με PC.
Ποιες είναι οι συστάσεις για την αποφυγή ζημιών από υπερφόρτωση ή κακή χρήση κατά τις μετρήσεις και τη δημιουργία κυματομορφών;
Συνιστάται να μην υπερβαίνετε το αναφερόμενο φορτίο (τυπικά ελάχιστο 50 Ω στην έξοδο) ούτε να εφαρμόζετε εξωτερικές τάσεις στις εξόδους. Η λειτουργία εντός του καθορισμένου εύρους θερμοκρασίας (0–40°C) και η εξασφάλιση επαρκούς αερισμού θα παρατείνουν τη διάρκεια ζωής του.
Σε σχέση με άλλους εργαστηριακούς DDS γεννήτριες, ποιο είναι το τεχνικό διαφοροποιητικό σημείο του FY2112S ως προς τη σχέση τιμής/εύρους συχνότητας;
Το FY2112S ξεχωρίζει επειδή προσφέρει έως 12 MHz με ανάλυση 10 mHz και λειτουργία συχνόμετρου έως 60 MHz σε μια συμπαγή και οικονομική συσκευή, αν και περιορίζει το πλάτος εξόδου στα 9 Vpp και τις προηγμένες λειτουργίες σε σχέση με μοντέλα ανώτερης κατηγορίας.
Ποιο είναι το εύρος συχνότητας που μπορεί να παράγει το FY2112S;
Το FY2112S μπορεί να παράγει ημιτονοειδή σήματα από 0,01 Hz έως 12 MHz και τετραγωνικά, τριγωνικά και άλλες κυματομορφές έως 2 MHz.
Τι είδη κυματομορφών μπορεί να παράγει αυτή η γεννήτρια;
Μπορεί να παράγει ημιτονοειδή, τετραγωνικά με ρυθμιζόμενο duty cycle, τριγωνικά, πριονωτά ανιούσα και κατιούσα.
Η γεννήτρια έχει λειτουργία μέτρησης συχνότητας;
Ναι, περιλαμβάνει συχνόμετρο με εύρος μέτρησης από 1 Hz έως 60 MHz για εσωτερικά και εξωτερικά σήματα.
Πώς συνδέεται η γεννήτρια σε PC;
Συνδέεται μέσω του παρεχόμενου καλωδίου USB που παρέχει επίσης τροφοδοσία DC 5V 1A.
Είναι δυνατή η αποθήκευση προσαρμοσμένων ρυθμίσεων;
Ναι, η συσκευή μπορεί να αποθηκεύσει έως 10 ομάδες παραμέτρων για ευκολότερη επαναλαμβανόμενη χρήση.
