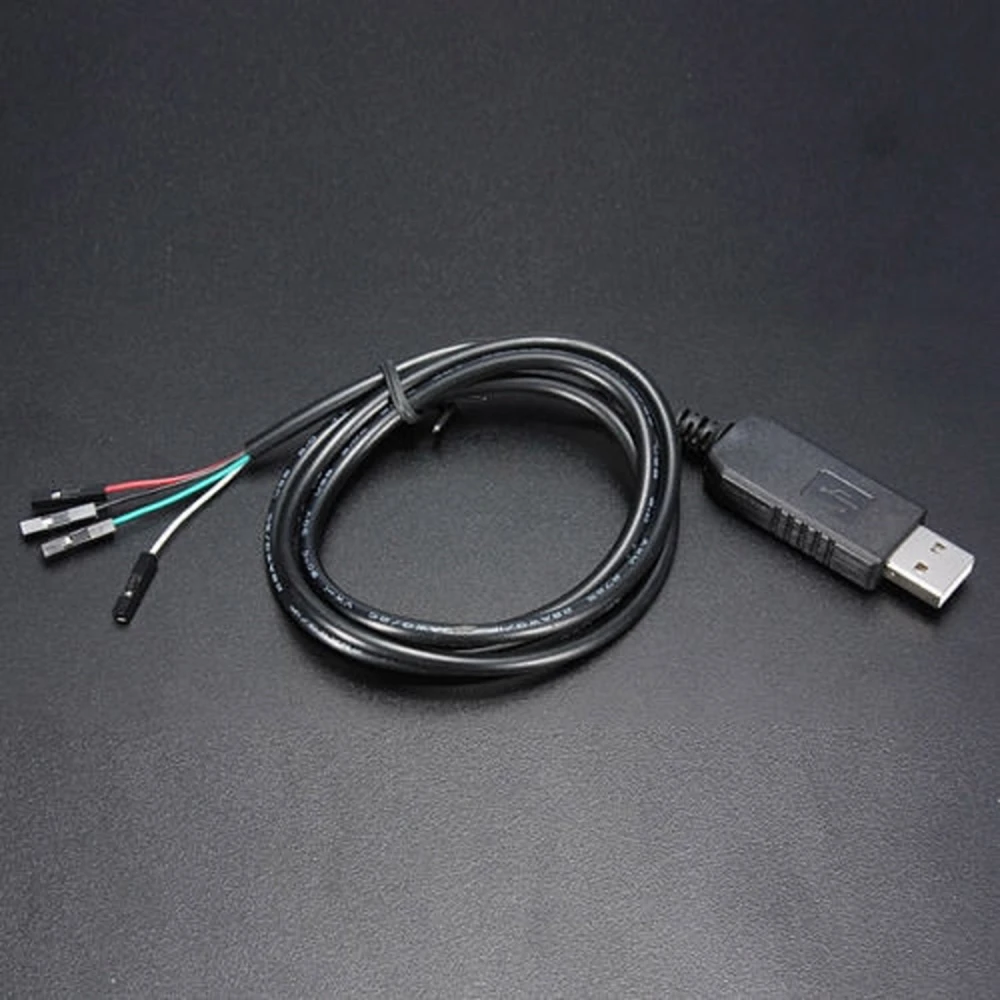

Καλώδιο Αντάπτορα USB σε RS232 TTL PL2303HX για Arduino
Μάρκα: satkit
Περιλαμβάνεται ΦΠΑ (Χωρίς ΦΠΑ: 2,00 €)
Εκπτώσεις ποσότητας
| Ποσότητα | Τιμή | Αποθήκευση |
|---|---|---|
| 2+ | 2,38 € | -4% |
| 10+ | 2,26 € | -9% |
| 20+ | 1,86 € | -25% |
Το USB a RS232 TTL PL2303HX Cable Adaptador Arduino είναι ένα module μετατροπέα που επιτρέπει τη σύνδεση συσκευών RS232 TTL ή πλακετών ανάπτυξης (DEMO BRD) σε έναν υπολογιστή μέσω μιας τυπικής θύρας USB. Αυτός ο αντάπτορας είναι μια πρακτική και αποδοτική λύση για όσους εργάζονται με Arduino και άλλα ηλεκτρονικά συστήματα που απαιτούν σειριακή επικοινωνία TTL.
Κύρια χαρακτηριστικά:
- Ενσωματωμένο chip: TTL COM PC-PL2303HX, που διευκολύνει την αυτόματη μετατροπή μεταξύ USB και RS232 TTL.
- Συνδέσεις: τυπικό αρσενικό USB τύπου A και σύνδεσμος TTL 4 ακίδων για εύκολη ενσωμάτωση.
- Μήκος καλωδίου: 1000 mm (39 3/8 pulgadas), παρέχοντας ευελιξία στη σύνδεση.
- Συμβατότητα λειτουργικών συστημάτων: Συμβατό με Linux, Mac OS, WinCE, Windows XP, 2003, Vista και Windows 7. Δεν είναι συμβατό με Windows 8 ούτε Windows 10.
- Χρώματα καλωδίων και λειτουργίες:
- Μαύρο: GND (γείωση)
- Πράσινο: TXD (μετάδοση δεδομένων)
- Λευκό: RXD (λήψη δεδομένων)
- Κόκκινο: VCC (τροφοδοσία 5V)
- Τρόπος σύνδεσης: Χρησιμοποιεί τρεις βασικές γραμμές (RX, TX, GND) και τροφοδοσία VCC για απλή και ασφαλή σύνδεση.
- Σημαντική σημείωση: Για να αποφύγετε ζημιές, ρυθμίστε το jumper για να επιλέξετε έξοδο 3.3V ή 5.0V ανάλογα με την τροφοδοσία που απαιτεί ο μικροελεγκτής πριν τη σύνδεση στον υπολογιστή.
Τυπικές χρήσεις:
- Ανάπτυξη και δοκιμές με πλακέτες Arduino και άλλους μικροελεγκτές.
- Σύνδεση συσκευών RS232 TTL σε σύγχρονους υπολογιστές χωρίς σειριακή θύρα.
- Ηλεκτρονικά projects που απαιτούν σειριακή επικοινωνία USB σε TTL.
Συμβατότητα και υποστήριξη: Αυτός ο αντάπτορας υποστηρίζει λειτουργικά συστήματα Linux, Mac OS, WinCE και Windows (XP, 2003, Vista και 7). Δεν λειτουργεί με Windows 8 ούτε Windows 10, επομένως συνιστάται να ελέγξετε το λειτουργικό σύστημα πριν από την αγορά. Οι drivers PL2303 για Windows είναι διαθέσιμοι για λήψη από επίσημους ιστότοπους.
Περιεχόμενο συσκευασίας:
- 1 x Καλώδιο Αντάπτορα USB σε RS232/TTL PL2303HX
Αυτό το προϊόν είναι ιδανικό για ερασιτέχνες και επαγγελματίες που χρειάζονται μια αξιόπιστη λύση για τη σύνδεση συσκευών RS232 TTL σε υπολογιστές μέσω USB, ειδικά σε περιβάλλοντα ανάπτυξης με Arduino.
- Ενσωματωμένο chip TTL COM PC-PL2303HX για αυτόματη μετατροπή
- Αρσενικό USB τύπου A και σύνδεσμος TTL 4 ακίδων
- Καλώδιο 1000 mm για ευελιξία στις συνδέσεις
- Συμβατό με Linux, Mac, WinCE, Windows XP, 2003, Vista και 7
- Δεν είναι συμβατό με Windows 8 ούτε Windows 10
- Χρώματα καλωδίων: Μαύρο (GND), Πράσινο (TXD), Λευκό (RXD), Κόκκινο (VCC 5V)
- Τρόπος σύνδεσης με τρεις βασικές γραμμές RX, TX, GND και τροφοδοσία VCC
- Περιλαμβάνει jumper για επιλογή εξόδου 3.3V ή 5.0V
- Ιδανικό για projects με Arduino και συσκευές RS232 TTL
Ερωτήσεις & Απαντήσεις πελατών
Ποια πλεονεκτήματα προσφέρει ο αντάπτορας PL2303HX σε σχέση με άλλα chips μετατροπής USB σε TTL όπως τα CH340 ή FT232RL;
Το PL2303HX ξεχωρίζει για τη μεγάλη συμβατότητά του με παλαιότερα λειτουργικά συστήματα (Windows XP, Vista, 7, Linux και Mac) και την ευκολία χρήσης σε πλακέτες ανάπτυξης. Ωστόσο, το chip FT232RL συνήθως έχει καλύτερη υποστήριξη για νεότερα συστήματα και ενημερώσεις drivers, ενώ το CH340 είναι πιο οικονομικό αλλά μερικές φορές λιγότερο σταθερό σε παρατεταμένες μεταδόσεις. Το PL2303HX είναι κατάλληλο για έργα όπου η συμβατότητα με παλαιότερα συστήματα είναι κρίσιμη.
Ποιες είναι οι διαστάσεις, το βάρος και το ακριβές περιεχόμενο που περιλαμβάνεται στη συσκευασία αυτού του αντάπτορα USB σε RS232/TTL;
Ο αντάπτορας περιλαμβάνει καλώδιο μήκους περίπου 1000 mm, με αρσενικό βύσμα USB τύπου A και σύνδεσμο TTL 4 ακίδων. Το βάρος είναι συνήθως κάτω από 50 g. Η συσκευασία περιέχει μόνο το καλώδιο αντάπτορα PL2303HX, χωρίς πρόσθετα αξεσουάρ.
Ποια διαδικασία συνιστάται για τη σωστή σύνδεση και εγκατάσταση του αντάπτορα με μικροελεγκτή 3,3 V ή 5 V;
Για να συνδέσετε τον αντάπτορα σε μικροελεγκτή, βεβαιωθείτε ότι το jumper έχει ρυθμιστεί ανάλογα με το αν τροφοδοτεί 3,3 V ή 5 V, και πραγματοποιήστε τη σύνδεση μόνο όταν ο αντάπτορας ΔΕΝ είναι συνδεδεμένος στον υπολογιστή (για αποφυγή ζημιάς από ρεύμα). Συνήθως χρησιμοποιούνται οι ακίδες GND, TXD και RXD για τη σειριακή επικοινωνία. Ελέγχετε πάντα ότι τα λογικά επίπεδα ταιριάζουν πριν από τη σύνδεση.
Ποια συχνά προβλήματα μπορεί να προκύψουν κατά τη χρήση αυτού του τύπου καλωδίου αντάπτορα και πώς μπορούν να λυθούν;
Συνηθισμένα προβλήματα περιλαμβάνουν ασυμβατότητα drivers σε νεότερα Windows, σφάλμα ανίχνευσης της θύρας COM και αντιστροφές σήματος TX/RX. Για να τα λύσετε, βεβαιωθείτε ότι χρησιμοποιείτε υποστηριζόμενα συστήματα, κατεβάστε τον ειδικό driver του PL2303HX και ελέγξτε τη σωστή σύνδεση των σημάτων (TX σε RX και RX σε TX). Η μη ανίχνευση σε νεότερα Windows συνήθως δεν έχει εγγυημένη λύση.
Με ποια λειτουργικά συστήματα είναι συμβατός αυτός ο αντάπτορας;
Είναι συμβατός με Linux, Mac OS, WinCE και Windows XP, 2003, Vista και 7. Δεν είναι συμβατός με Windows 8 ούτε Windows 10.
Μπορώ να χρησιμοποιήσω αυτόν τον αντάπτορα με Windows 10;
Όχι, αυτός ο αντάπτορας δεν λειτουργεί με Windows 8 ούτε Windows 10 λόγω ασυμβατότητας με τους drivers PL2303.
Τι μήκος έχει το καλώδιο του αντάπτορα;
Το καλώδιο έχει μήκος 1000 mm (39 3/8 pulgadas), προσφέροντας αρκετή ευελιξία για άνετες συνδέσεις.
Ποιες ακίδες περιλαμβάνει ο σύνδεσμος TTL;
Περιλαμβάνει τέσσερις ακίδες: GND (μαύρο), TXD (πράσινο), RXD (λευκό) και VCC 5V (κόκκινο).
Χρειάζεται να ρυθμίσω κάτι πριν χρησιμοποιήσω τον αντάπτορα;
Ναι, πρέπει να ρυθμίσετε το jumper για να επιλέξετε την κατάλληλη έξοδο τάσης (3.3V ή 5.0V) ώστε να αποφύγετε ζημιές στη συνδεδεμένη συσκευή.
