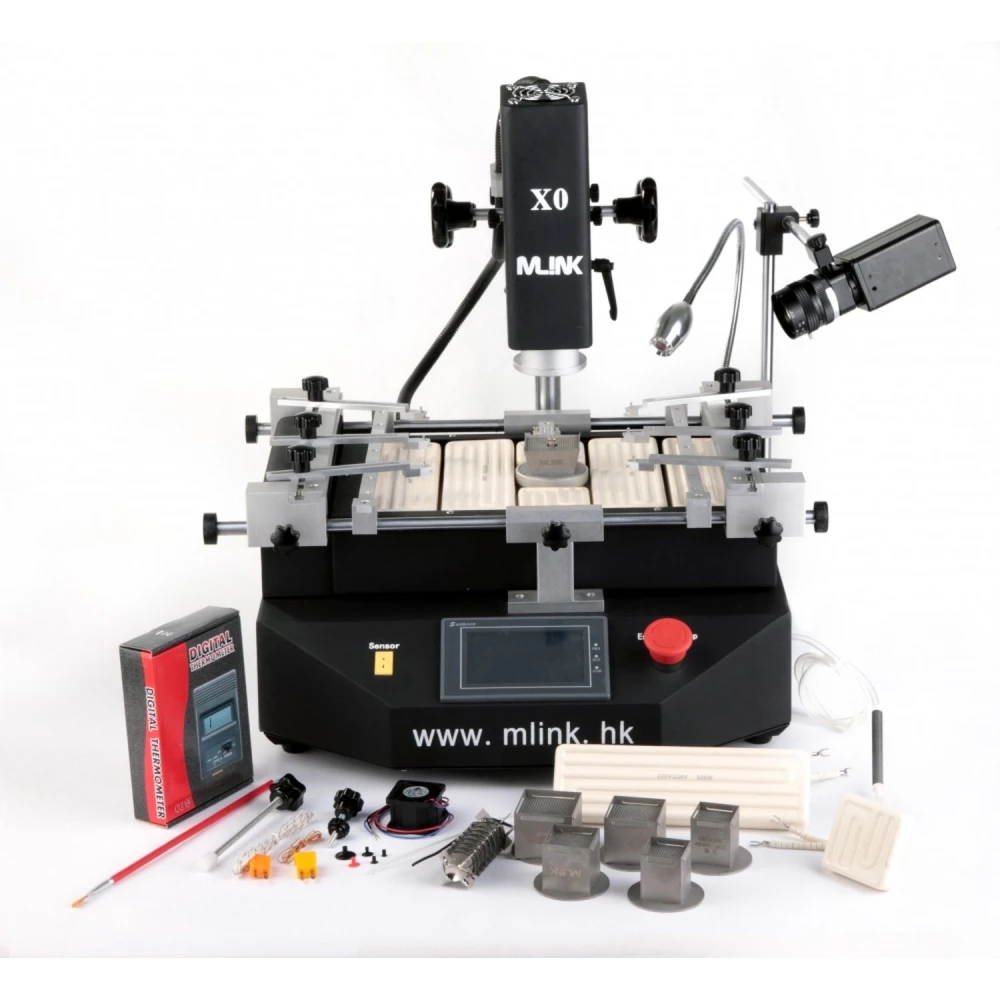

Σταθμός reballing Mlink X0 με κάμερα HD για επαγγελματική συγκόλληση BGA
Μάρκα: Mlink
Περιλαμβάνεται ΦΠΑ (Χωρίς ΦΠΑ: 799,00 €)
Εκπτώσεις ποσότητας
| Ποσότητα | Τιμή | Αποθήκευση |
|---|---|---|
| 2+ | 951,13 € | -4% |
| 10+ | 931,31 € | -6% |
| 20+ | 891,68 € | -10% |
Σταθμός reballing Mlink X0 με κάμερα HD είναι ένα επαγγελματικό εργαλείο σχεδιασμένο για τη συγκόλληση και αποκόλληση εξαρτημάτων BGA με υψηλή ακρίβεια και προηγμένο έλεγχο.
Αυτός ο σταθμός διαθέτει σύστημα τοποθέτησης στους άξονες X, Y και Z που επιτρέπει ακριβείς ρυθμίσεις και γρήγορη τοποθέτηση, εξασφαλίζοντας αποτελεσματική ευελιξία κατά τη διάρκεια της εργασίας.
- Οθόνη αφής υψηλής ευκρίνειας με έλεγχο PLC που επιτρέπει την αποθήκευση πολλαπλών προφίλ και την προστασία τους με κωδικό πρόσβασης. Περιλαμβάνει λειτουργία άμεσης ανάλυσης καμπυλών θερμοκρασίας για λεπτομερή έλεγχο.
- Τρεις ανεξάρτητες ζώνες θέρμανσης: δύο θερμαντήρες θερμού αέρα και ένας υπέρυθρος θερμαντήρας (IR) για προθέρμανση. Η θερμοκρασία ελέγχεται με ακρίβεια ±3 °C. Ο επάνω θερμαντήρας ρυθμίζεται ελεύθερα και ο δεύτερος μπορεί να μετακινηθεί κατακόρυφα για βέλτιστο έλεγχο. Ο θερμαντήρας IR επιτρέπει τη ρύθμιση της κατανάλωσης ενέργειας.
- Περιστρεφόμενα ακροφύσια θερμού αέρα 360° με μαγνήτη για εύκολη εγκατάσταση και αλλαγή, προσαρμόσιμα ανάλογα με τις ανάγκες. Ο κάτω θερμαντήρας IR εξασφαλίζει ομοιόμορφη θέρμανση της πλακέτας PCB.
- Εισαγόμενο θερμοζεύγος K υψηλής ακρίβειας με έλεγχο κλειστού βρόχου και αυτόματο σύστημα αντιστάθμισης θερμοκρασίας, σε συνδυασμό με μονάδα PLC για ακριβή έλεγχο.
- Σύστημα τοποθέτησης με αυλάκι V και εύκαμπτο εξάρτημα για τη στερέωση της PCB, αποτρέποντας παραμορφώσεις κατά τη θέρμανση ή την ψύξη. Συμβατό με οποιοδήποτε μέγεθος πακέτου BGA.
- Ισχυρός ανεμιστήρας εγκάρσιας ροής για γρήγορη ψύξη της PCB, αυξάνοντας την αποδοτικότητα της διαδικασίας. Περιλαμβάνει ενσωματωμένη αντλία κενού και εξωτερική πένα αναρρόφησης για γρήγορο χειρισμό chips.
- Πιστοποιημένα συστήματα ασφαλείας CE με διακοπή έκτακτης ανάγκης, αυτόματο σβήσιμο σε περίπτωση ατυχήματος και διπλή προστασία από υπερθέρμανση.
- Σύστημα όρασης CCD που παρέχει ακριβή οπτικό έλεγχο κατά τη διαδικασία συγκόλλησης και αποκόλλησης BGA, διευκολύνοντας κρίσιμες αποφάσεις σε πραγματικό χρόνο.
Τεχνικές προδιαγραφές:
| Αρ. | Χαρακτηριστικό | Λεπτομέρεια |
|---|---|---|
| 1 | Συνολική ισχύς | 4400W |
| 2 | Επάνω θερμαντήρας | 800W |
| 3 | Κάτω θερμαντήρας | Δεύτερος θερμαντήρας 800W, τρίτος θερμαντήρας IR 2300W |
| 4 | Τροφοδοσία | AC220V ±10%, 50/60Hz |
| 5 | Διαστάσεις | 600×600×500 mm |
| 6 | Τοποθέτηση | Αυλάκι V, ρυθμιζόμενη βάση PCB προς κάθε κατεύθυνση με εξωτερικό καθολικό εξάρτημα |
| 7 | Έλεγχος θερμοκρασίας | Αισθητήρας τύπου K, έλεγχος κλειστού βρόχου, ακρίβεια ±3°C |
| 8 | Μέγεθος PCB | Μέγ. 410×330 mm, Ελάχ. 20×20 mm |
| 9 | Ηλεκτρική επιλογή | Εξαιρετικά ευαίσθητη μονάδα ελέγχου θερμοκρασίας + οθόνη αφής 4" + συμβατό με Mitsubishi PLC |
| 10 | Καθαρό βάρος | 30 kg |
Ο σταθμός reballing Mlink X0 με κάμερα HD είναι ιδανικός για τεχνικούς και επαγγελματίες στην επισκευή ηλεκτρονικών που χρειάζονται έναν αξιόπιστο και ακριβή εξοπλισμό για συγκόλληση BGA. Το σύστημα όρασης και ο προηγμένος έλεγχός του εξασφαλίζουν αποτελέσματα υψηλής ποιότητας σε απαιτητικές διαδικασίες.
- Ακριβής τοποθέτηση στους άξονες X, Y, Z με γρήγορη ρύθμιση και υψηλή ακρίβεια
- Οθόνη αφής HD με έλεγχο PLC και προστασία με κωδικό πρόσβασης
- Τρεις ανεξάρτητες ζώνες θέρμανσης: δύο θερμού αέρα και μία IR
- Περιστρεφόμενα ακροφύσια 360° με μαγνήτη για εύκολη αλλαγή και προσαρμογή
- Εισαγόμενο θερμοζεύγος τύπου K με έλεγχο κλειστού βρόχου και αυτόματη αντιστάθμιση
- Αυλάκι V με εύκαμπτο εξάρτημα για αποφυγή παραμόρφωσης της PCB
- Ισχυρός ανεμιστήρας για γρήγορη ψύξη και ενσωματωμένη αντλία κενού
- Σύστημα ασφαλείας CE με διακοπή έκτακτης ανάγκης και διπλή προστασία από υπερθέρμανση
- Σύστημα όρασης CCD για οπτικό έλεγχο κατά τη συγκόλληση και αποκόλληση
- Συμβατό με PCB μέγιστου μεγέθους 410×330 mm και ελάχιστου 20×20 mm
Ερωτήσεις & Απαντήσεις πελατών
Ποια είναι τα κύρια υλικά, οι διαστάσεις και το κατά προσέγγιση βάρος του Mlink X0 με την HD κάμερα;
Το Mlink X0 συνδυάζει μεταλλική κατασκευή από ατσάλι και ανοδιωμένο αλουμίνιο στις ράγες του. Οι κατά προσέγγιση διαστάσεις είναι 460 mm x 510 mm x 430 mm και το βάρος περίπου 24 kg. Το kit περιλαμβάνει τον σταθμό, HD κάμερα, εναλλάξιμα ακροφύσια και αξεσουάρ εγκατάστασης.
Ποιες είναι οι απαιτήσεις σύνδεσης και η ηλεκτρική συμβατότητα αυτού του εξοπλισμού;
Το Mlink X0 λειτουργεί με τροφοδοσία 220 V AC ±10%, 50/60 Hz και απαιτεί ασφαλή γείωση. Η μέγιστη εκτιμώμενη κατανάλωση είναι 3.3 kW. Είναι καθολικά συμβατό με τυπικά PCBs και επιτρέπει εργασία με πολλαπλά μεγέθη ακροφυσίων.
Ποιες περιοδικές εργασίες συντήρησης προτείνει ο κατασκευαστής για να διασφαλιστεί η μακροζωία και η ακρίβεια του σταθμού;
Συνιστάται τακτικός καθαρισμός των φίλτρων και των ακροφυσίων για αποφυγή φραγών, έλεγχος των ηλεκτρικών συνδέσεων και των θερμοζευγών, βαθμονόμηση της κάμερας και των αισθητήρων θερμοκρασίας κάθε 6 μήνες και λίπανση των γραμμικών οδηγών με κατάλληλο γράσο.
Πώς συγκρίνεται το σύστημα τριπλής ζώνης θέρμανσης σε σχέση με εναλλακτικές διπλής ζώνης ως προς τον θερμικό έλεγχο;
Το σύστημα τριπλής ζώνης του Mlink X0, με δύο θερμαντήρες hot air και έναν υπέρυθρο προθερμαντήρα, επιτρέπει μεγαλύτερη ομοιομορφία και θερμική ακρίβεια (έλεγχος ±3 °C), ιδανικό για πολυστρωματικά PCBs ή BGA, ενώ τα συστήματα διπλής ζώνης συνήθως παρουσιάζουν περιορισμούς στην ομοιογένεια για πιο σύνθετες εργασίες.
Είναι διαθέσιμος για αγορά ο σταθμός Mlink X0 με κάμερα HD;
Αυτή τη στιγμή, ο σταθμός reballing Mlink X0 με κάμερα HD δεν είναι διαθέσιμος.
Τι μεγέθη PCB υποστηρίζει αυτός ο σταθμός;
Υποστηρίζει πλακέτες PCB μέγιστου μεγέθους 410×330 mm και ελάχιστου 20×20 mm.
Ποια συστήματα ασφαλείας περιλαμβάνει ο σταθμός;
Διαθέτει πιστοποίηση CE, διακοπή έκτακτης ανάγκης, αυτόματο σβήσιμο σε περίπτωση ατυχήματος και διπλή προστασία από υπερθέρμανση.
Μπορεί ο σταθμός να αποθηκεύει προφίλ θερμοκρασίας;
Ναι, ο έλεγχος PLC επιτρέπει την αποθήκευση πολλαπλών προφίλ και την προστασία τους με κωδικό πρόσβασης.
Τι είδους έλεγχο θερμοκρασίας χρησιμοποιεί;
Χρησιμοποιεί αισθητήρα τύπου K με έλεγχο κλειστού βρόχου και αυτόματη αντιστάθμιση, με ακρίβεια ±3 °C.
