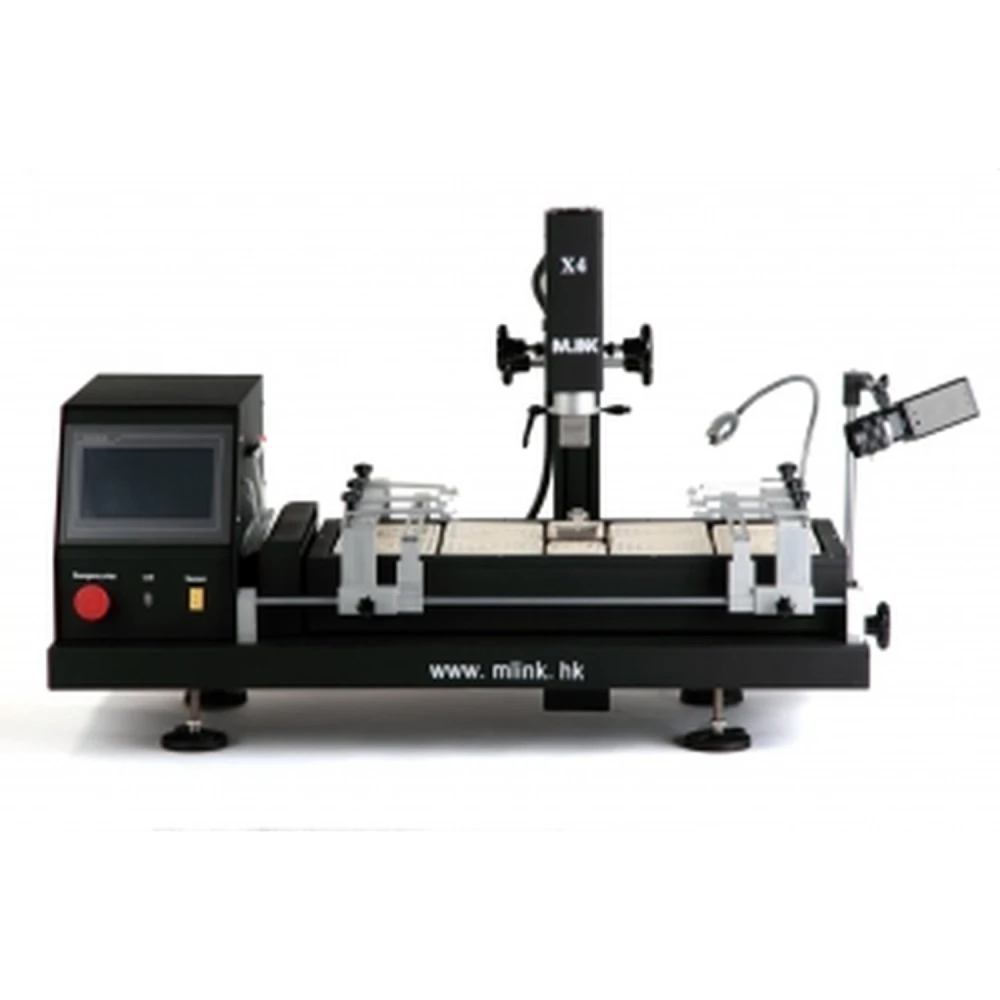

Σταθμός reballing BGA με κάμερα Mlink X4 για επαγγελματική κόλληση
Μάρκα: Mlink
Περιλαμβάνεται ΦΠΑ (Χωρίς ΦΠΑ: 1.299,00 €)
Εκπτώσεις ποσότητας
| Ποσότητα | Τιμή | Αποθήκευση |
|---|---|---|
| 2+ | 1.546,33 € | -4% |
| 10+ | 1.514,11 € | -6% |
| 20+ | 1.449,68 € | -10% |
Σταθμός reballing BGA με κάμερα Mlink X4 είναι ένα επαγγελματικό εργαλείο σχεδιασμένο για εργασίες κόλλησης και αποκόλλησης εξαρτημάτων BGA με υψηλή ακρίβεια και προηγμένο έλεγχο.
Αυτός ο σταθμός ξεχωρίζει για το σύστημα τοποθέτησης στους άξονες X, Y και Z με λεπτομερή ρύθμιση και γρήγορη τοποθέτηση, εξασφαλίζοντας υψηλή ακρίβεια και αποτελεσματική ευελιξία για ευαίσθητες εργασίες.

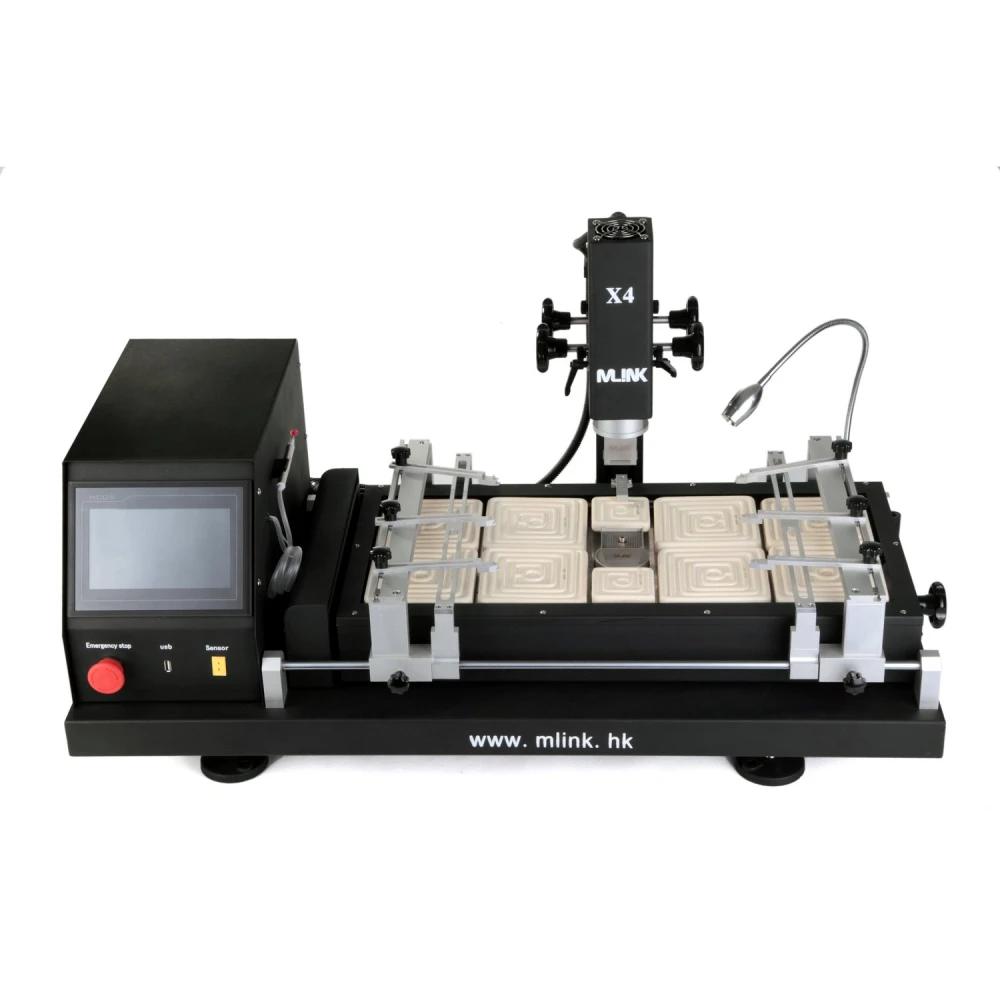

Διαθέτει οθόνη αφής υψηλής ευκρίνειας και έλεγχο PLC που επιτρέπει την αποθήκευση πολλαπλών προφίλ εργασίας με προστασία με κωδικό πρόσβασης και λειτουργίες τροποποίησης. Επιπλέον, περιλαμβάνει άμεση ανάλυση καμπυλών θερμοκρασίας για βέλτιστο έλεγχο της διαδικασίας.
Διαθέτει τρεις ανεξάρτητες ζώνες θέρμανσης: δύο θερμαντήρες θερμού αέρα (800W ο καθένας) και έναν υπέρυθρο θερμαντήρα (3900W) για προθέρμανση. Αυτές μπορούν να ρυθμιστούν ελεύθερα για έλεγχο θερμοκρασιών σε διαφορετικά τμήματα ταυτόχρονα, με ακρίβεια ±3 °C χάρη σε θερμοζεύγος τύπου K υψηλής ακρίβειας και σύστημα ελέγχου κλειστού βρόχου.

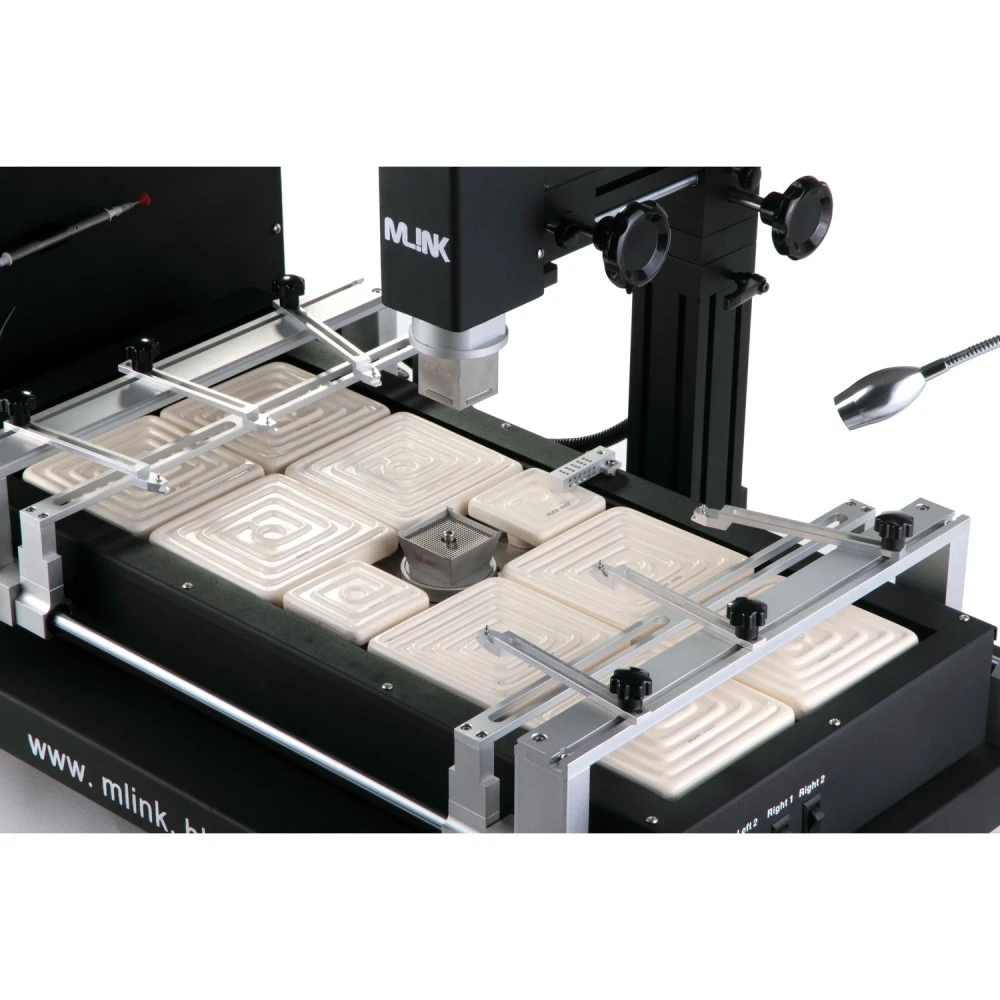

Ο σταθμός περιλαμβάνει μεγάλη ποικιλία ακροφυσίων θερμού αέρα που περιστρέφονται 360°, με μαγνήτες για εύκολη εγκατάσταση και αλλαγή, καθώς και κάτω υπέρυθρο θερμαντήρα που εξασφαλίζει ομοιόμορφη κατανομή της θερμότητας στην πλακέτα PCB.

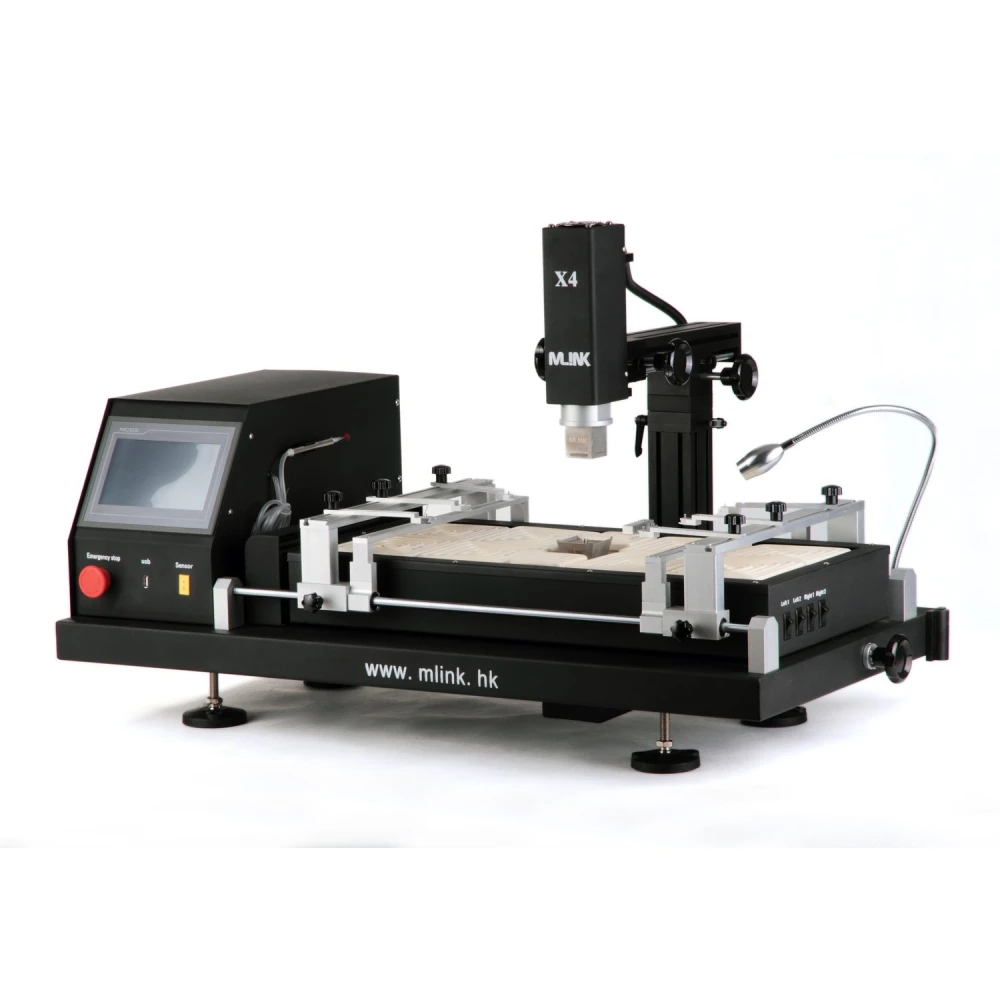

Για τη στερέωση των πλακετών, χρησιμοποιεί αυλάκι σε V με εύκαμπτη βάση που προστατεύει την PCB από παραμορφώσεις κατά τη θέρμανση και την ψύξη, συμβατό με οποιοδήποτε μέγεθος πακέτου BGA. Ο ανεμιστήρας διασταυρούμενης ροής ψύχει γρήγορα την πλακέτα για να βελτιώσει την απόδοση, και διαθέτει ενσωματωμένη αντλία κενού και εξωτερική πένα αναρρόφησης για γρήγορο χειρισμό chips.

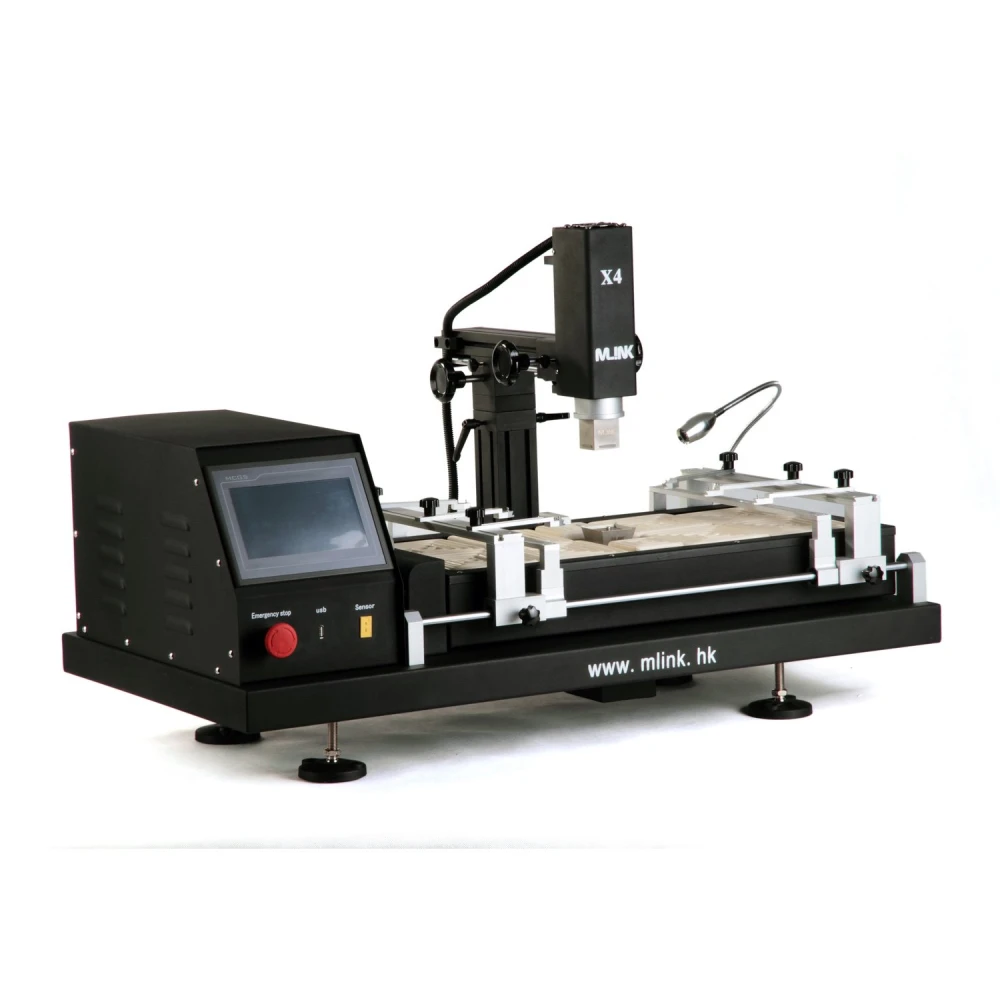

Το σύστημα όρασης CCD παρέχει κρίσιμο οπτικό έλεγχο κατά τη διαδικασία κόλλησης και αποκόλλησης, εξασφαλίζοντας ακριβή και αξιόπιστα αποτελέσματα. Η μεγάλη επιφάνεια θέρμανσής του είναι κατάλληλη για πλακέτες κάθε μεγέθους, συμπεριλαμβανομένων laptops, κονσολών παιχνιδιών (Xbox, PS3), servers και μεγάλων smart TV.
Ο σταθμός συμμορφώνεται με πιστοποίηση CE και ενσωματώνει διατάξεις ασφαλείας όπως διακοπή έκτακτης ανάγκης, αυτόματη απενεργοποίηση σε περίπτωση βλάβης και διπλή προστασία από υπερθέρμανση.
Κύρια χαρακτηριστικά:
- Συνολική ισχύς: 5600W
- Θερμαντήρες: άνω 800W, δεύτερος 800W, υπέρυθρος 3900W
- Τροφοδοσία: AC 220V ±10%, 50/60Hz
- Διαστάσεις: 940×550×500 mm
- Ανεξάρτητος έλεγχος θερμοκρασίας με ακρίβεια ±3°C
- Ρυθμιζόμενη βάση PCB προς κάθε κατεύθυνση με αυλάκι σε V και καθολικό εξάρτημα
- Συμβατό μέγεθος PCB: μέγιστο 570×370 mm, ελάχιστο 20×20 mm
- Έλεγχος αφής με ευαίσθητο θερμοκρασιακό module και συμβατότητα με PLC Mitsubishi Fx2n
- Καθαρό βάρος: 70 kg
Τυπικές χρήσεις:
Ιδανικός για επισκευή και reballing ηλεκτρονικών πλακετών σε επαγγελματικούς τομείς που απαιτούν υψηλή ακρίβεια, όπως επισκευή laptop, κονσολών παιχνιδιών, servers και μεγάλων ηλεκτρονικών συσκευών.
Το σύστημα κάμερας και όρασης CCD διευκολύνει τον οπτικό έλεγχο της διαδικασίας, βελτιώνοντας την ποιότητα και μειώνοντας τα σφάλματα στην κόλληση εξαρτημάτων BGA.
Συμβατότητα:
Συμβατός με μεγάλη ποικιλία πλακετών και εξαρτημάτων BGA, συμπεριλαμβανομένων μεγάλων συσκευών όπως laptops, κονσόλες Xbox και PS3, servers και smart TV.
- Συνολική ισχύς 5600W για αποτελεσματική θέρμανση
- Τρεις ανεξάρτητες ζώνες θέρμανσης με ακριβή έλεγχο ±3°C
- Οθόνη αφής HD με έλεγχο PLC και προστατευμένα προφίλ χρήστη
- Σύστημα όρασης CCD για οπτική παρακολούθηση κατά την κόλληση
- Ρυθμιζόμενη βάση PCB με αυλάκι σε V για αποφυγή παραμορφώσεων
- Ενσωματωμένη αντλία κενού και πένα αναρρόφησης για γρήγορο χειρισμό
- Μεγάλη συμβατότητα με μεγάλες πλακέτες και διάφορες συσκευές
- Πιστοποίηση CE και προηγμένα συστήματα ασφαλείας
- Συμπαγείς διαστάσεις 940×550×500 mm και βάρος 70 kg
- Συμβατός με PLC Mitsubishi Fx2n και ευαίσθητο έλεγχο θερμοκρασίας
Ερωτήσεις & Απαντήσεις πελατών
Ποιες διαφοροποιημένες λειτουργίες προσφέρει το Mlink X4 σε σχέση με άλλους παρόμοιους σταθμούς επανεργασίας BGA;
Το Mlink X4 ενσωματώνει ακριβείς ρυθμίσεις στους άξονες X, Y και Z μέσω γραμμικών οδηγών, οθόνη αφής υψηλής ανάλυσης με έλεγχο μέσω PLC, αποθήκευση πολλαπλών προφίλ και ανάλυση καμπυλών θερμοκρασίας σε πραγματικό χρόνο. Προσφέρει τρεις ανεξάρτητες ζώνες θέρμανσης (δύο hot air και μία υπέρυθρη), θερμοζεύγος τύπου K για υψηλή ακρίβεια και εναλλάξιμα ακροφύσια hot air με περιστροφή 360°. Αυτά τα στοιχεία συνδυάζουν ακρίβεια, ευελιξία και ασφάλεια σε σχέση με τα τυπικά μοντέλα με πιο συμβατικούς ελέγχους.
Ποια είναι τα κύρια υλικά και οι διαστάσεις του Mlink X4; Τι περιλαμβάνει η συσκευασία κατά την αγορά του εξοπλισμού;
Η κύρια δομή συνήθως κατασκευάζεται από ατσάλι και αλουμίνιο για συνδυασμό αντοχής και θερμικής απαγωγής. Οι τυπικές διαστάσεις σταθμών αυτού του τύπου κυμαίνονται γύρω στα 600 x 650 x 500 mm και το βάρος μεταξύ 40 και 60 kg, αν και συνιστάται να επιβεβαιώσετε τις ακριβείς τιμές στο τεχνικό δελτίο. Στη συσκευασία συνήθως περιλαμβάνονται: ο σταθμός, κάμερα, ακροφύσια hot air, θερμοζεύγος τύπου K, καλώδια σύνδεσης και εγχειρίδιο χρήσης.
Ποιες ηλεκτρικές απαιτήσεις και απαιτήσεις συμβατότητας πρέπει να πληροί το εργαστήριό μου για να εγκαταστήσω αυτόν τον σταθμό;
Ο σταθμός συνήθως λειτουργεί στα 220 V AC, 50/60 Hz, με κατανάλωση περίπου 3000 W. Είναι απαραίτητο να υπάρχει ηλεκτρική γραμμή με γείωση και ικανότητα ρεύματος τουλάχιστον 15 A. Είναι συμβατός με διαφορετικά μεγέθη PCB χάρη στη ρυθμιζόμενη βάση. Ελέγξτε τη συμβατότητα των ακροφυσίων αν απαιτούνται εργασίες σε ειδικά chips/encapsulations.
Τι συντήρηση απαιτεί και πώς μπορώ να εξασφαλίσω μεγάλη διάρκεια ζωής του εξοπλισμού;
Συνιστάται να διατηρούνται καθαρά τα φίλτρα hot air και να ελέγχονται περιοδικά οι σύνδεσμοι και τα θερμοζεύγη. Λιπάνετε τους γραμμικούς οδηγούς σύμφωνα με τις οδηγίες του κατασκευαστή. Μην λειτουργείτε εκτός του συνιστώμενου εύρους θερμοκρασίας περιβάλλοντος (15–35 °C) και μην υπερφορτώνετε την πλατφόρμα. Αντικαταστήστε τα ακροφύσια και την αντίσταση των θερμαντήρων ανάλογα με τη φθορά.
Τι είδους εγγύηση καλύπτει το Mlink X4 και υπάρχουν διαθέσιμα ανταλλακτικά για τα βασικά του εξαρτήματα;
Ο κατασκευαστής συνήθως προσφέρει τυπική εγγύηση 12 μηνών για κατασκευαστικά ελαττώματα. Τα ακροφύσια, τα θερμοζεύγη και τα θερμαντικά στοιχεία είναι αναλώσιμα με διαθέσιμα ανταλλακτικά κατόπιν παραγγελίας. Για ειδικά μέρη (οθόνη, PLC), ελέγξτε τη διαθεσιμότητα ανάλογα με τον διανομέα. Η τεχνική υποστήριξη εξαρτάται από το κανάλι αγοράς και μπορεί να διαφέρει ανά περιοχή.
Τι είδους έλεγχο θερμοκρασίας έχει ο σταθμός Mlink X4;
Ο σταθμός χρησιμοποιεί έλεγχο θερμοκρασίας κλειστού βρόχου με θερμοζεύγος τύπου K υψηλής ακρίβειας, επιτυγχάνοντας ακρίβεια ±3°C στις ζώνες θέρμανσης.
Για ποια μεγέθη πλακετών PCB είναι κατάλληλος αυτός ο σταθμός;
Είναι συμβατός με πλακέτες PCB από ελάχιστο μέγεθος 20×20 mm έως μέγιστο 570×370 mm, συμπεριλαμβανομένων μεγάλων πλακετών όπως laptops και κονσόλες.
Τι λειτουργίες προσφέρει η ενσωματωμένη κάμερα;
Η ενσωματωμένη κάμερα CCD επιτρέπει την οπτική παρακολούθηση της διαδικασίας κόλλησης και αποκόλλησης, διευκολύνοντας τον ακριβή έλεγχο και τον εντοπισμό σφαλμάτων κατά το reballing.
Ο σταθμός διαθέτει συστήματα ασφαλείας;
Ναι, διαθέτει πιστοποίηση CE, διακοπή έκτακτης ανάγκης, αυτόματη απενεργοποίηση σε περίπτωση βλάβης και διπλή προστασία από υπερθέρμανση για την ασφάλεια του χρήστη και του εξοπλισμού.
Είναι συμβατός με συστήματα PLC;
Ναι, είναι συμβατός με το PLC Mitsubishi Fx2n, επιτρέποντας προηγμένο και εξατομικευμένο έλεγχο των διαδικασιών κόλλησης.
