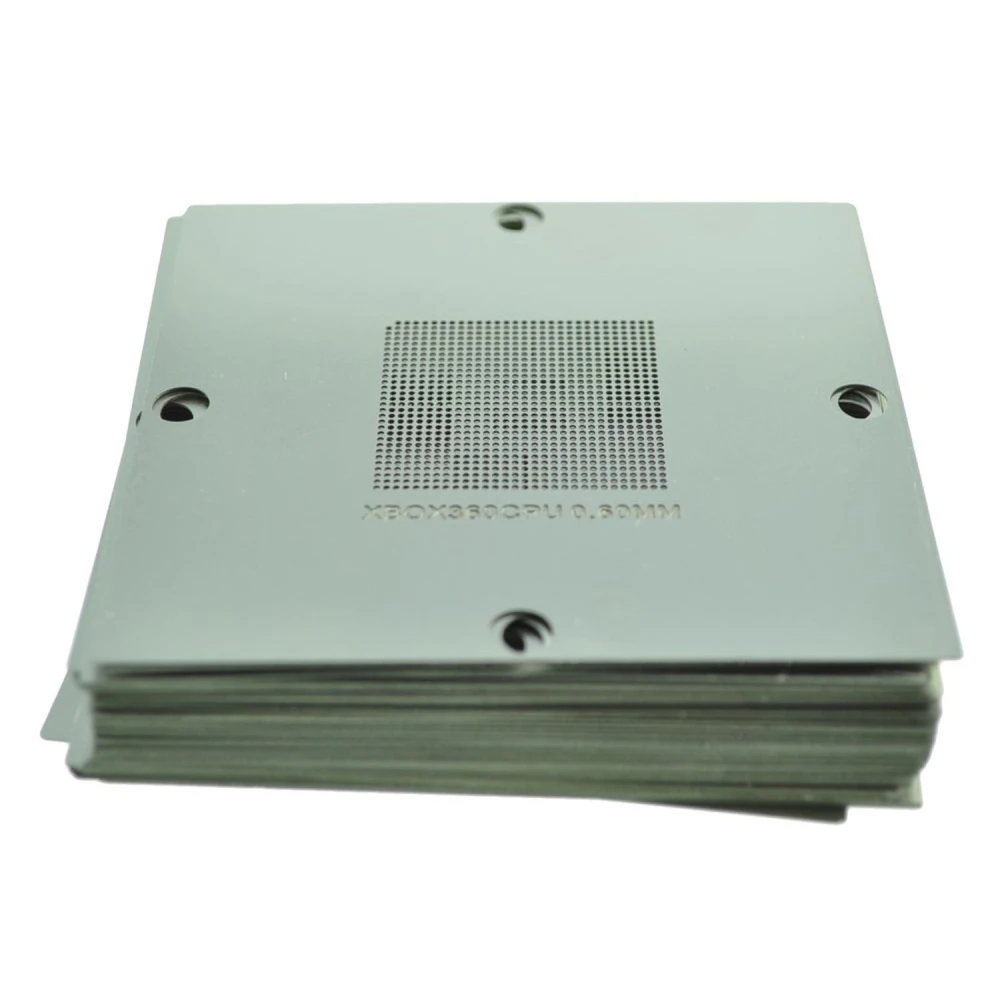

Σετ καθολικών stencils για MK-10 - 50 stencils για reballing

Το Set2 Stencils Universal Για Mk-10 περιλαμβάνει 50 stencils σχεδιασμένα για μεγάλη γκάμα chips BGA, ιδιαίτερα GPUs και CPUs κονσολών (Xbox, PS3) και chipsets PC (Intel, ATI, NVIDIA, SiS, VIA). Το πλεονέκτημά του σε σχέση με τα γενικά universal stencils είναι η ακριβής προσαρμογή του pitch και της διάταξης των balls (0,45 mm, 0,5 mm, 0,6 mm και 0,76 mm) για συγκεκριμένα μοντέλα, γεγονός που μειώνει τα σφάλματα ευθυγράμμισης και βελτιώνει την αξιοπιστία του reballing σε δημοφιλή chips και καλά καθορισμένες σειρές.

Τα stencils είναι κατασκευασμένα από ανοξείδωτο ατσάλι, τυπικό υλικό λόγω της μηχανικής αντοχής, της καλής θερμικής αγωγιμότητας και της ανθεκτικότητας στη διάβρωση από πάστα συγκόλλησης και συχνό καθαρισμό. Το τυπικό πάχος κυμαίνεται μεταξύ 0,10 mm και 0,15 mm, κατάλληλο για να παρέχει ακαμψία και να εξασφαλίζει σωστή μεταφορά πάστας κατά τη διαδικασία reballing.

Ναι, συνιστάται να καθαρίζετε τα stencils αμέσως μετά από κάθε χρήση με ισοπροπανόλη (τουλάχιστον 90%) και πανιά χωρίς χνούδι για να αποφεύγεται η απόφραξη των οπών. Μην χρησιμοποιείτε λειαντικά υλικά που μπορεί να καταστρέψουν τις διατρήσεις. Το πλήρες στέγνωμα αποτρέπει τη διάβρωση και παρατείνει τη διάρκεια ζωής του stencil.

Αυτά τα stencils, αν και ακριβή για χειροκίνητη εργασία και συμβατά με πολλούς ημιαυτόματους σταθμούς, μπορεί να μην εφαρμόζουν τέλεια σε αυτόματες μηχανές υψηλής κατηγορίας που απαιτούν ειδική στερέωση ανά μοντέλο και ανοχές <0,05 mm. Σε αυτή την περίπτωση, μπορεί να υπάρξουν μικρές αποκλίσεις σε εξαρτήματα με προσαρμοσμένα layouts ή μη τυπικά pads. Για βιομηχανικές εφαρμογές, συνιστάται να ελέγχεται η ακριβής συμβατότητα.

Κάθε stencil είναι χαραγμένο με την ονομασία του IC και το αντίστοιχο pitch για εύκολη αναγνώριση στο εργαστήριο. Ωστόσο, στους περισσότερους διανομείς, το set πωλείται ως σύνολο και η μεμονωμένη πώληση ανταλλακτικών συνήθως δεν είναι εγγυημένη. Συνιστάται να επικοινωνήσετε απευθείας με τον προμηθευτή για περιπτώσεις αντικατάστασης.

Αυτό το σετ χρησιμοποιείται για να διευκολύνει το reballing και την ακριβή συγκόλληση IC εξαρτημάτων σε ηλεκτρονικές συσκευές, ειδικά σε κονσόλες Xbox και PS3.

Είναι συμβατό με σταθμούς συγκόλλησης MK-10, επιτρέποντας ακριβή εφαρμογή κόλλησης σε διάφορα chips.

Περιλαμβάνει stencils για περισσότερα από 50 διαφορετικά μοντέλα, με pitch 0.45 mm, 0.5 mm, 0.6 mm και 0.76 mm.

Αυτή τη στιγμή το προϊόν δεν είναι διαθέσιμο. Συνιστάται να δείτε εναλλακτικά προϊόντα ή να επικοινωνήσετε με την εξυπηρέτηση πελατών για μελλοντική διαθεσιμότητα.

Ναι, το σετ περιλαμβάνει ειδικά stencils για chips κονσολών Xbox και PS3, διευκολύνοντας τη διαδικασία reballing.
