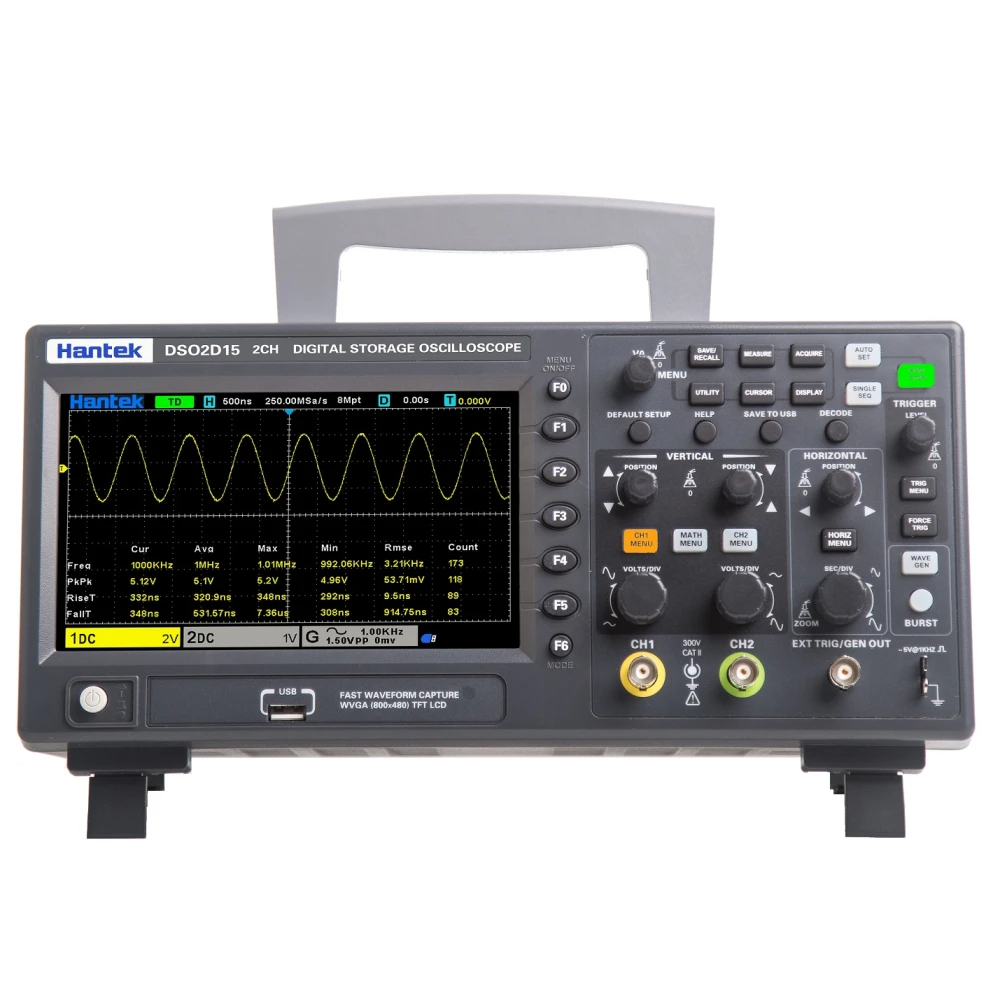

Hantek DSO2D15 Ψηφιακός Παλμογράφος 2 Καναλιών 150 MHz με Γεννήτρια Συναρτήσεων
Μάρκα: Hantek
Περιλαμβάνεται ΦΠΑ (Χωρίς ΦΠΑ: 245,00 €)
Εκπτώσεις ποσότητας
| Ποσότητα | Τιμή | Αποθήκευση |
|---|---|---|
| 25+ | 279,00 € | -8% |
Hantek DSO2D15 Ψηφιακός Παλμογράφος 2 Καναλιών 150 MHz με Γεννήτρια Συναρτήσεων
Ο Hantek DSO2D15 είναι ένας συμπαγής και ισχυρός ψηφιακός παλμογράφος, σχεδιασμένος για επαγγελματίες και λάτρεις της ηλεκτρονικής που χρειάζονται ακρίβεια και ευελιξία στις μετρήσεις τους. Με εύρος ζώνης 150 MHz και δύο ανεξάρτητα κανάλια, επιτρέπει την ταυτόχρονη απεικόνιση και ανάλυση πολλαπλών σημάτων.
Κύρια χαρακτηριστικά:
- Δύο ψηφιακά κανάλια για ταυτόχρονη ανάλυση σημάτων.
- Εύρος ζώνης 150 MHz, ιδανικό για εφαρμογές προχωρημένης ηλεκτρονικής.
- Ενσωματωμένη γεννήτρια συναρτήσεων για δοκιμές και προσομοιώσεις σημάτων.

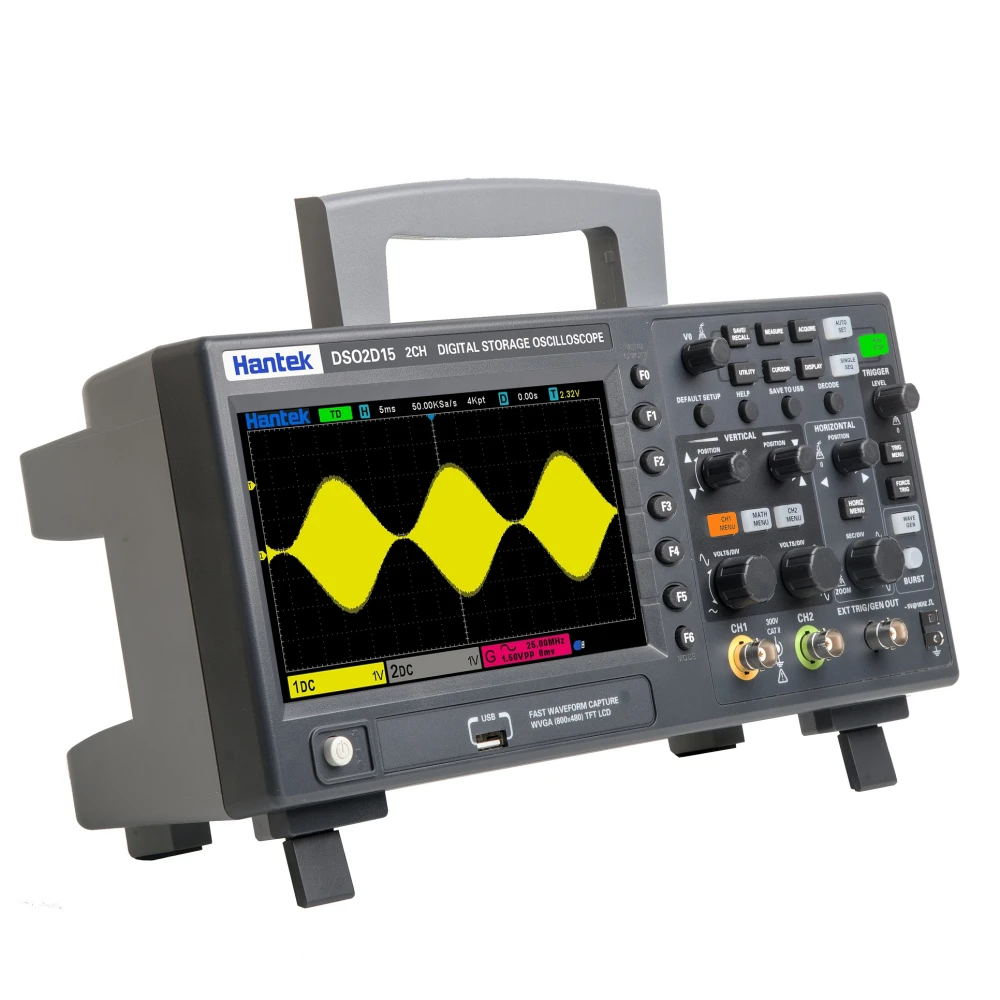

- Έγχρωμη οθόνη TFT 7 ιντσών που προσφέρει καθαρή και λεπτομερή απεικόνιση.

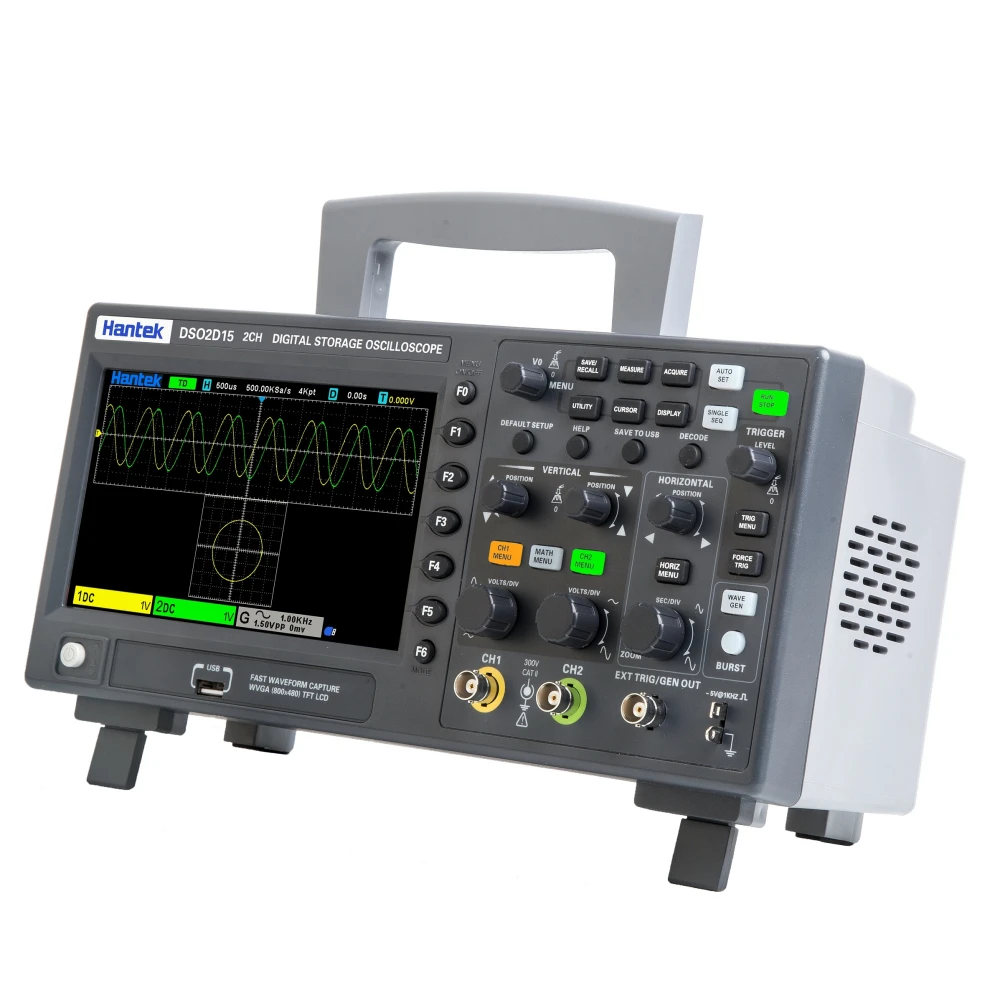

- Σύνδεση USB για εξαγωγή δεδομένων σε PC ή μνήμη USB, διευκολύνοντας την ανάλυση και την αποθήκευση.
- Ενσωματωμένο βολτόμετρο για μέτρηση τάσεων AC και DC έως 300 VRMS.
- Χωρίς ανεμιστήρα, εξασφαλίζοντας αθόρυβη λειτουργία.
- Μνήμη καταγραφής 4Mpts ανά κανάλι για παρατεταμένες λήψεις.
- Προηγμένοι τρόποι trigger που περιλαμβάνουν αυτόματο, κανονικό και μονό, καθώς και ειδικά triggers για πρωτόκολλα όπως CAN, LIN, IIC, SPI και UART.
- Μαθηματικές λειτουργίες όπως πρόσθεση, αφαίρεση, πολλαπλασιασμός, διαίρεση και ανάλυση FFT για ολοκληρωμένη διάγνωση.
- Συμμόρφωση με το πρότυπο EN61010 300V CAT II, εξασφαλίζοντας ποιότητα και ασφάλεια στις μετρήσεις.
Τεχνικές προδιαγραφές:
- Δειγματοληψία: 1 Gigasample ανά δευτερόλεπτο (Gsps).
- Κάθετη ανάλυση: 12 bits.
- Βάση χρόνου: από 2 ns έως 1000 s ανά διαίρεση.
- Είσοδος αντίστασης: 1 MΩ / 20 pF.

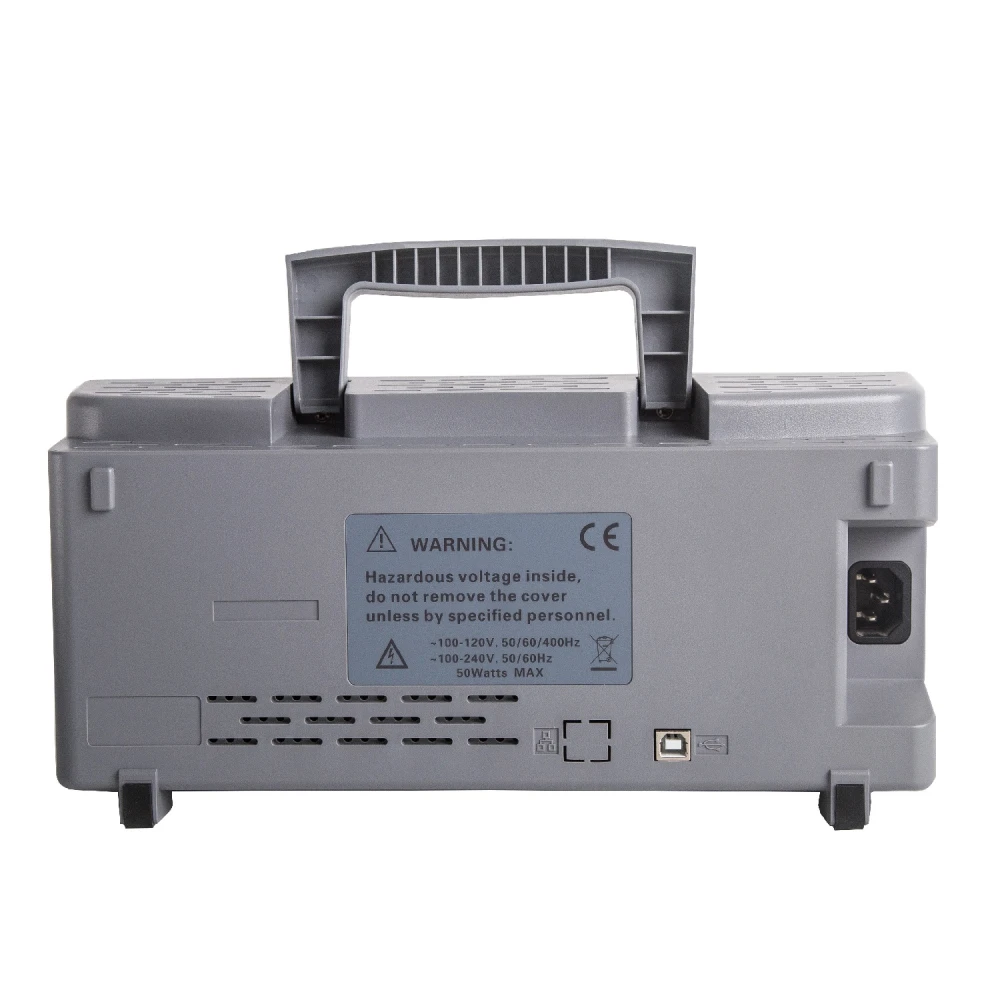

- Τροφοδοσία: 100-120V CA, 45-440 Hz και 120-240V CA, 45-66 Hz.
- Διαστάσεις: 318 x 110 x 150 mm.
- Βάρος: 1.9 kg.
- Θερμοκρασία λειτουργίας: 0 έως 50 °C.
- Χρόνος ανόδου: ≤ 2.4 ns.
Τυπικές χρήσεις:
- Διάγνωση και επισκευή ηλεκτρονικών κυκλωμάτων.
- Ανάπτυξη και δοκιμές σε εργαστήριο μηχανικής.
- Έλεγχος ποιότητας στην ηλεκτρονική παραγωγή.
- Ανάλυση ψηφιακών πρωτοκόλλων όπως I2C, SPI, RS232/UART, CAN και LIN.
- Μέτρηση και ανάλυση αναλογικών και ψηφιακών σημάτων.
Συμβατότητα και παρελκόμενα που περιλαμβάνονται:
- Συμβατό με λογισμικό για PC για προχωρημένη ανάλυση και αποθήκευση δεδομένων.
- Περιλαμβάνει καλώδιο USB, καλώδιο τροφοδοσίας, παλμογραφική ακίδα με διαιρέτη 10:1, καλώδια BNC σε κροκοδειλάκι και πιστοποιητικό βαθμονόμησης του κατασκευαστή.
Σημαντική σημείωση: Αυτό το προϊόν αυτή τη στιγμή είναι εκτός αποθέματος. Μπορείτε να ζητήσετε ειδοποίηση για να ενημερωθείτε όταν γίνει ξανά διαθέσιμο.
- Ψηφιακός παλμογράφος 2 καναλιών με εύρος ζώνης 150 MHz
- Ενσωματωμένη γεννήτρια συναρτήσεων για δοκιμές σημάτων
- Έγχρωμη οθόνη TFT 7 ιντσών για καθαρή απεικόνιση
- Σύνδεση USB για εξαγωγή δεδομένων σε PC ή μνήμη USB
- Βολτόμετρο για μέτρηση τάσεων AC και DC έως 300 VRMS
- Χωρίς ανεμιστήρα, αθόρυβη λειτουργία
- Μνήμη καταγραφής 4Mpts ανά κανάλι
- Προηγμένοι τρόποι trigger και ανάλυση ψηφιακών πρωτοκόλλων
- Ενσωματωμένες μαθηματικές λειτουργίες και ανάλυση FFT
- Περιλαμβάνει καλώδια, ακίδα και πιστοποιητικό βαθμονόμησης
Ερωτήσεις & Απαντήσεις πελατών
Ποια πλεονεκτήματα προσφέρει το ενσωματωμένο function generator σε σχέση με τη χρήση εξωτερικού generator με το Hantek DSO2D15;
Το ενσωματωμένο function generator επιτρέπει τη δημιουργία τυπικών σημάτων (ημιτονικό, τετραγωνικό κ.λπ.) απευθείας από το ίδιο το oscilloscope, μειώνοντας την ανάγκη για πρόσθετο εξοπλισμό και εξοικονομώντας χώρο. Ωστόσο, το πλάτος και η ποικιλία των διαθέσιμων κυματομορφών είναι συνήθως μικρότερα από αυτά των dedicated generators. Είναι ιδανικό για γρήγορες και εκπαιδευτικές δοκιμές, αλλά για εφαρμογές υψηλής ακρίβειας μπορεί να μην επαρκεί.
Ποιες είναι οι διαστάσεις και το βάρος του Hantek DSO2D15 και τι περιλαμβάνει το κουτί κατά την αγορά;
Το Hantek DSO2D15 έχει διαστάσεις περίπου 313 mm x 108 mm x 142 mm και βάρος 2,1 kg. Στη συσκευασία συνήθως περιλαμβάνονται το oscilloscope, καλώδια τροφοδοσίας, δύο probes δοκιμής, εγχειρίδιο χρήσης και καλώδιο USB. Συνιστάται να επιβεβαιώσετε το ακριβές περιεχόμενο με τον διανομέα, ανάλογα με την περιοχή.
Ποια είναι η μέγιστη συχνότητα δειγματοληψίας και ποιοι πρακτικοί περιορισμοί υπάρχουν κατά την καταγραφή γρήγορων σημάτων;
Η συσκευή προσφέρει μέγιστη συχνότητα δειγματοληψίας 1 GSa/s σε λειτουργία ενός καναλιού. Αν χρησιμοποιούνται και τα δύο κανάλια ταυτόχρονα, ο ρυθμός αυτός μπορεί να μειωθεί. Για σήματα κοντά στα 150 MHz, η ακρίβεια στην ανακατασκευή εξαρτάται από το μήκος μνήμης (4 Mpts/ch) και τη ρύθμιση της χρονικής βάσης. Αυτό επιτρέπει την καταγραφή λεπτομερειών σε γρήγορες μεταβατικές καταστάσεις, αν και οι εξαιρετικά σύντομες αιχμές μπορεί να περιορίζονται από το εύρος ζώνης του αναλογικού καναλιού.
Τι περιοδική συντήρηση απαιτεί αυτό το oscilloscope και ποια είναι η εκτιμώμενη διάρκεια ζωής του;
Το DSO2D15 δεν χρησιμοποιεί ανεμιστήρα και έχει σφραγισμένα ηλεκτρονικά μέρη, επομένως απαιτεί μόνο περιστασιακό εξωτερικό καθαρισμό και αποφυγή σκόνης και υγρασίας. Η τυπική διάρκεια ζωής για παρόμοιο εξοπλισμό είναι 5 έως 10 χρόνια, ανάλογα με τη χρήση και τις περιβαλλοντικές συνθήκες. Συνιστάται ετήσια βαθμονόμηση για εφαρμογές υψηλής ακρίβειας.
Τι είδους σήματα μπορεί να αναλύσει ο Hantek DSO2D15;
Μπορεί να αναλύσει αναλογικά και ψηφιακά σήματα, συμπεριλαμβανομένων πρωτοκόλλων όπως I2C, SPI, RS232/UART, CAN και LIN.
Ο παλμογράφος έχει σύνδεση για εξαγωγή δεδομένων;
Ναι, διαθέτει σύνδεση USB για εξαγωγή αποτελεσμάτων σε PC ή μνήμη USB.
Ποια είναι η μέγιστη τάση που μπορεί να μετρήσει;
Μπορεί να μετρήσει τάσεις έως 300 VRMS σε εναλλασσόμενο και συνεχές ρεύμα.
Είναι διαθέσιμος αυτή τη στιγμή για αγορά;
Αυτή τη στιγμή το προϊόν είναι εκτός αποθέματος, αλλά μπορείτε να ζητήσετε ειδοποίηση όταν γίνει διαθέσιμο.
Περιλαμβάνει παρελκόμενα;
Ναι, περιλαμβάνει καλώδιο USB, καλώδιο τροφοδοσίας, ακίδα με διαιρέτη 10:1, καλώδια BNC σε κροκοδειλάκι και πιστοποιητικό βαθμονόμησης.
