Πλακέτα προστασίας PCB 3S 40A για μπαταρία λιθίου - Βελτιωμένη έκδοση
Μάρκα: satkit
3,10€
Περιλαμβάνεται ΦΠΑ (Χωρίς ΦΠΑ: 2,50 €)
Σε απόθεμα - Αποστέλλεται άμεσα
Κανονική παράδοση
Τετ, Ιούν 3 - Παρ, Ιούν 5
Ταχεία παράδοση
Δευ, Ιούν 1 - Τρί, Ιούν 2
Επιστροφές 30 ημερών
Δωρεάν επιστροφές εντός 30 ημερών
Ασφαλής συναλλαγή
Share:
Δωρεάν παράδοση
Αποστολή από 4,99€
Εύκολες επιστροφές
Πολιτική επιστροφών 30 ημερών
Ασφαλής πληρωμή
100% ασφαλής ολοκλήρωση αγοράς
Εγγύηση ποιότητας
Μόνο αυθεντικά προϊόντα
Πλακέτα προστασίας PCB 3S 40A για μπαταρία λιθίου - Βελτιωμένη έκδοση
Αυτή η πλακέτα προστασίας PCB είναι μια προηγμένη λύση σχεδιασμένη για την προστασία μπαταριών λιθίου σε διαμορφώσεις 3S (τρεις κυψέλες σε σειρά). Είναι ιδανική για μπαταρίες με ονομαστική τάση 3,6V και 3,7V, συμπεριλαμβανομένων κοινών μοντέλων όπως 18650, 26650 και μπαταριών πολυμερούς λιθίου. Ο βελτιωμένος σχεδιασμός της προσφέρει αξιόπιστη προστασία για την αποφυγή ζημιών από υπερφόρτιση, υπερβολική εκφόρτιση και βραχυκυκλώματα.
Κύρια χαρακτηριστικά
- Ονομαστική τάση: Συμβατή με μπαταρίες λιθίου 3,6V και 3,7V.
- Τάση φόρτισης: Μεταξύ 12,6V και 13,6V.

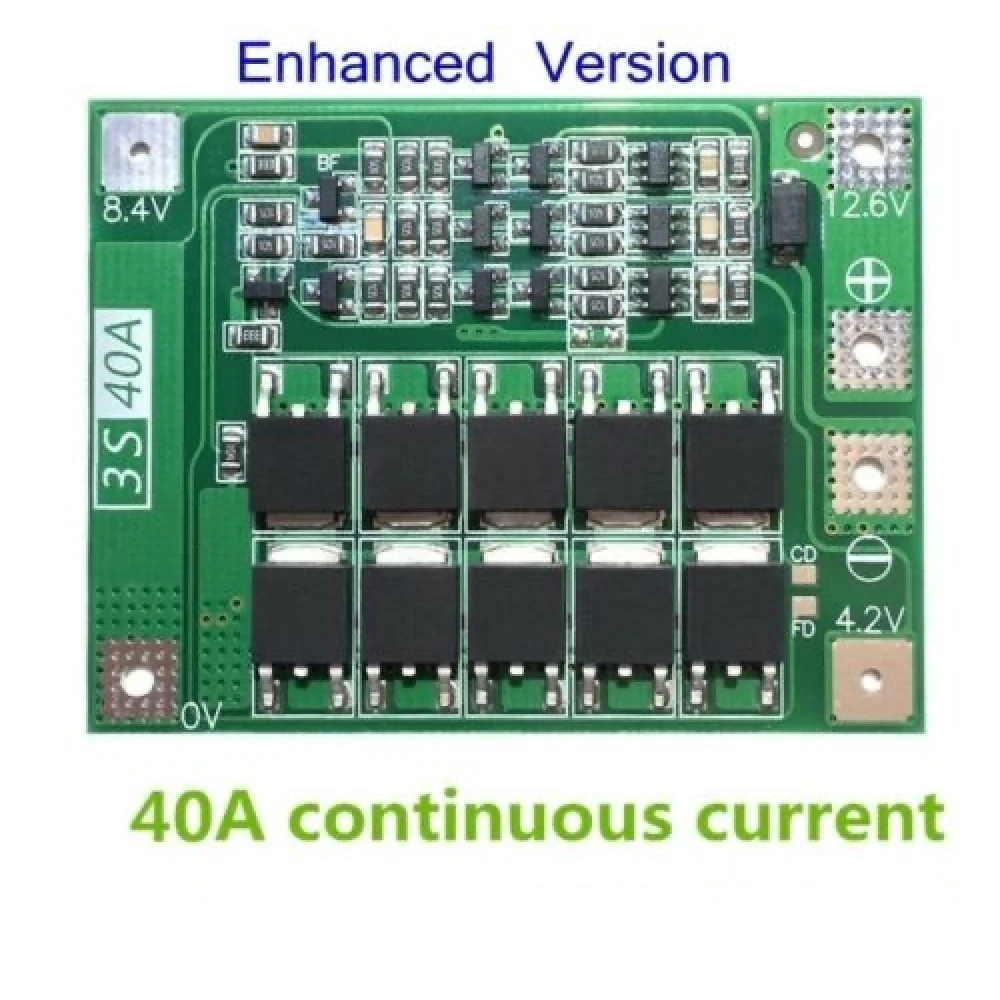

- Συνεχές ρεύμα εκφόρτισης: Έως 40A (συνιστάται μείωση του ρεύματος αν το περιβάλλον ψύξης είναι ανεπαρκές).
- Συνεχές ρεύμα φόρτισης: Έως 20A.
- Υλικό: PCB υψηλής ποιότητας.
- Χρώμα: Πράσινο.

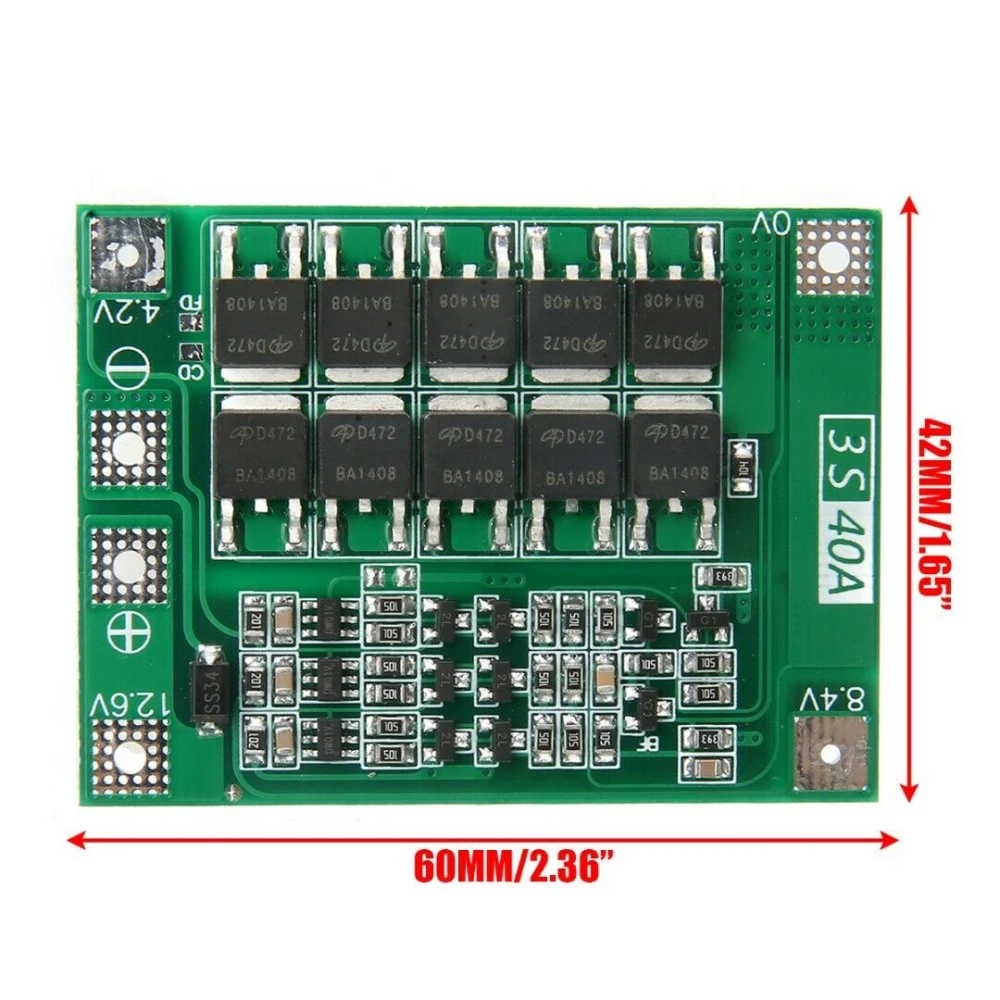

- Μέγεθος: 41 x 55 x 3.4 mm.
Προδιαγραφές και χρήση

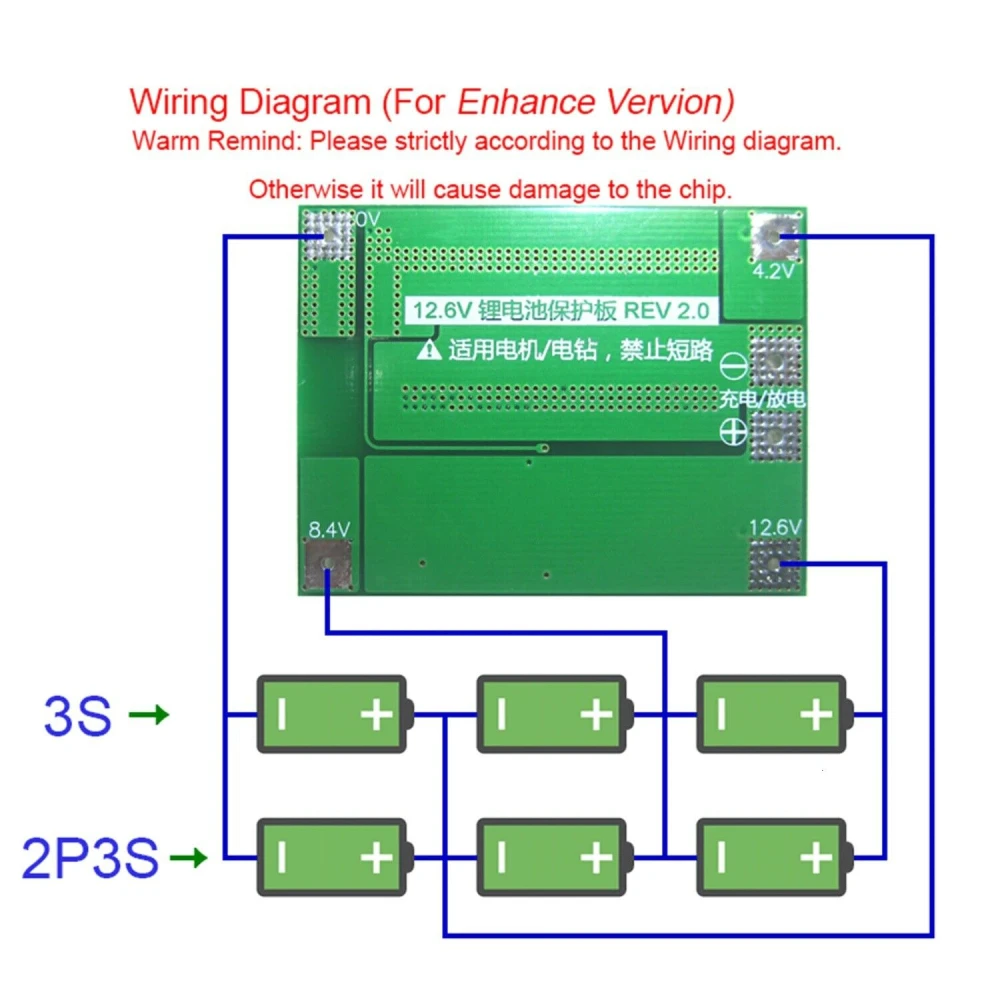

Για επιτυχημένη εκκίνηση, συνιστάται η χρήση τριών μπαταριών με ισχύ 15C-20C ή έξι μπαταριών με ισχύ 10C-15C. Η εγκατάσταση πρέπει να ακολουθεί αυστηρά το διάγραμμα καλωδίωσης με τάσεις 0V, 4,2V, 8,4V, 12,6V και 16,8V, αποφεύγοντας σκόπιμα βραχυκυκλώματα.
Κατά τη χρήση της πλακέτας με φορτίο, συνιστάται η σύνδεση ενός μη πολικού πυκνωτή χωρητικότητας μεταξύ 10uF και 100uF και τάσης άνω των 25V μεταξύ των θετικών και αρνητικών ακροδεκτών για την αποφυγή αντίστροφων αιχμών που μπορεί να προκαλέσουν ζημιά στο σύστημα.
Αν χρησιμοποιούνται τέσσερις ομάδες μπαταριών σε σειρά, είναι απαραίτητο να διασφαλιστεί ότι η τάση κάθε ομάδας είναι ίδια. Διαφορετικά, πρέπει να φορτιστεί κάθε μπαταρία ξεχωριστά πριν συνδεθούν σε σειρά.
Περιλαμβάνει
- 1 x Πλακέτα προστασίας PCB 3S 40A βελτιωμένη έκδοση για μπαταρία λιθίου.
Συμβατότητα
Συμβατή με μπαταρίες λιθίου 3S, συμπεριλαμβανομένων των μοντέλων 18650, 26650 και μπαταριών πολυμερούς λιθίου με ονομαστική τάση 3,6V και 3,7V.
Πλεονεκτήματα
- Αποτελεσματική προστασία από υπερφόρτιση και υπερβολική εκφόρτιση.
- Υψηλή ικανότητα ρεύματος για απαιτητικές εφαρμογές.
- Συμπαγής και ανθεκτικός σχεδιασμός.
- Εύκολη εγκατάσταση σύμφωνα με το προτεινόμενο διάγραμμα καλωδίωσης.
- Συμβατή με μπαταρίες λιθίου 3S (3,6V και 3,7V), συμπεριλαμβανομένων 18650 και 26650
- Συνεχές ρεύμα εκφόρτισης έως 40A για υψηλή απόδοση
- Συνεχές ρεύμα φόρτισης έως 20A για ασφαλή φόρτιση
- Συμπαγείς διαστάσεις: 41x55x3.4mm, πράσινο χρώμα
- Περιλαμβάνει προτεινόμενο πυκνωτή για αποφυγή αντίστροφων αιχμών
- Απαιτεί μπαταρίες με ισχύ 15C-20C για βέλτιστη εκκίνηση
- Εγκατάσταση σύμφωνα με το διάγραμμα καλωδίωσης 0V έως 16,8V
- Υλικό PCB υψηλής ποιότητας για αντοχή και προστασία
Ερωτήσεις & Απαντήσεις πελατών
Ποιες είναι οι διαστάσεις και το κατά προσέγγιση βάρος της πλακέτας και τι περιλαμβάνει το κουτί;
Η πλακέτα έχει διαστάσεις 41 mm x 55 mm x 3,4 mm και είναι κατασκευασμένη σε πράσινη PCB. Το περιεχόμενο της συσκευασίας περιλαμβάνει μόνο 1 μονάδα της πλακέτας προστασίας· δεν περιλαμβάνονται καλώδια, βύσματα ή φυσικό εγχειρίδιο. Το τυπικό βάρος μιας πλακέτας αυτών των διαστάσεων είναι κάτω από 25 g.
Ποιοι περιορισμοί ρεύματος ή υπερθέρμανσης πρέπει να ληφθούν υπόψη κατά την εγκατάσταση;
Το συνιστώμενο μέγιστο συνεχές ρεύμα εκφόρτισης είναι 40 A και το ρεύμα φόρτισης 20 A. Συνιστάται να μειώνετε το ρεύμα αν ο αερισμός δεν είναι επαρκής, ώστε να αποφευχθεί υπερθέρμανση της PCB. Η υπέρβαση αυτών των ορίων μπορεί να προκαλέσει πρόωρη ενεργοποίηση της προστασίας ή ζημιά στην πλακέτα. Προτείνεται λειτουργία εντός ασφαλούς εύρους και έλεγχος θερμοκρασιών κατά τις πρώτες χρήσεις.
Πώς συγκρίνεται αυτή η πλακέτα προστασίας 3S 40A με τυπικά μοντέλα χαμηλότερου ρεύματος σε σενάρια υψηλής κατανάλωσης;
Σε σενάρια υψηλής κατανάλωσης, αυτή η πλακέτα υποστηρίζει έως 40 A συνεχούς εκφόρτισης, ενώ τα τυπικά μοντέλα συνήθως προσφέρουν 10-20 A. Το υψηλότερο αμπέρ επιτρέπει την τροφοδοσία μοτέρ και συσκευών μεγαλύτερης ισχύος, αν και απαιτεί μπαταρίες ικανές να αποδώσουν αυτό το ρεύμα (τουλάχιστον 15C-20C ανά στοιχείο). Η χρήση της σε απαιτητικές εφαρμογές είναι εφικτή εφόσον τηρούνται τα θερμικά όρια.
Για ποιους τύπους μπαταριών είναι συμβατή αυτή η πλακέτα προστασίας;
Είναι συμβατή με μπαταρίες λιθίου 3S, συμπεριλαμβανομένων των μοντέλων 18650, 26650 και μπαταριών πολυμερούς λιθίου με ονομαστική τάση 3,6V και 3,7V.
Ποιο είναι το μέγιστο ρεύμα εκφόρτισης που υποστηρίζει αυτή η πλακέτα;
Υποστηρίζει μέγιστο συνεχές ρεύμα εκφόρτισης 40A, αν και συνιστάται η μείωσή του αν το περιβάλλον ψύξης δεν είναι κατάλληλο.
Τι πρέπει να προσέξω κατά την εγκατάσταση της πλακέτας;
Πρέπει να ακολουθείται αυστηρά το διάγραμμα καλωδίωσης με τάσεις 0V, 4,2V, 8,4V, 12,6V και 16,8V, αποφεύγοντας τα βραχυκυκλώματα. Επιπλέον, συνιστάται η σύνδεση μη πολικού πυκνωτή για την αποφυγή αντίστροφων αιχμών.
Περιλαμβάνει κάποιο επιπλέον αξεσουάρ;
Περιλαμβάνει 1 πλακέτα προστασίας PCB 3S 40A βελτιωμένη έκδοση. Συνιστάται η χρήση μη πολικού πυκνωτή (δεν περιλαμβάνεται) για καλύτερη προστασία κατά τη φόρτιση.
Μπορώ να χρησιμοποιήσω μπαταρίες με διαφορετική τάση σε σειρά;
Δεν συνιστάται. Αν οι τάσεις δεν είναι ίδιες, πρέπει να φορτιστεί κάθε μπαταρία ξεχωριστά πριν συνδεθούν σε σειρά για να αποφευχθούν ζημιές.
