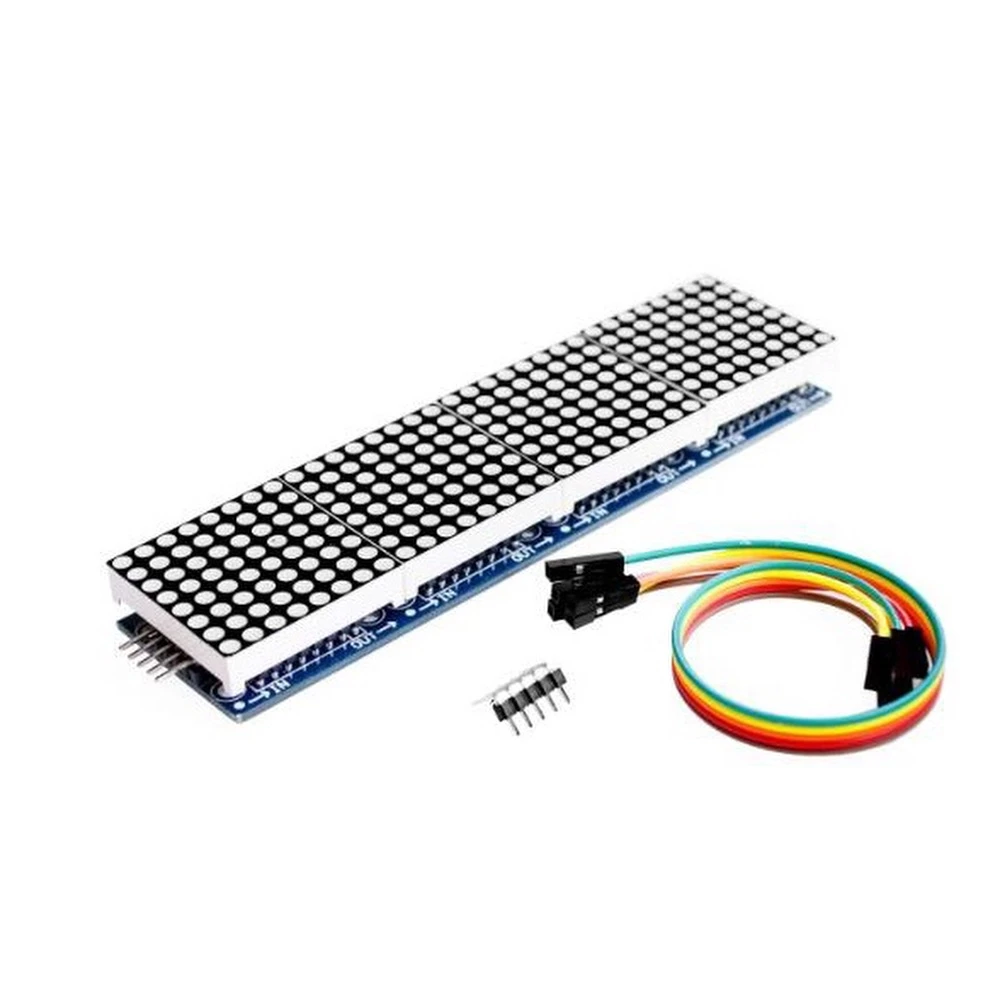

Μονάδα μήτρας σημείων 8x8 MAX7219 για Arduino και Raspberry Pi
Μάρκα: satkit
6,82€
Περιλαμβάνεται ΦΠΑ (Χωρίς ΦΠΑ: 5,50 €)
Περιορισμένο απόθεμα
Κανονική παράδοση
Τρί, Ιούν 2 - Πέμ, Ιούν 4
Ταχεία παράδοση
Παρ, Μάι 29 - Δευ, Ιούν 1
Επιστροφές 30 ημερών
Δωρεάν επιστροφές εντός 30 ημερών
Ασφαλής συναλλαγή
Share:
Δωρεάν παράδοση
Αποστολή από 4,99€
Εύκολες επιστροφές
Πολιτική επιστροφών 30 ημερών
Ασφαλής πληρωμή
100% ασφαλής ολοκλήρωση αγοράς
Εγγύηση ποιότητας
Μόνο αυθεντικά προϊόντα
Η μονάδα μήτρας σημείων 8x8 MAX7219 είναι ένα βασικό εξάρτημα για ηλεκτρονικά έργα με Arduino και Raspberry Pi. Αυτό το LED display επιτρέπει την προβολή κειμένων, αριθμών και απλών γραφικών μέσω μιας μήτρας σημείων που διευκολύνει τη δημιουργία tickers, ψηφιακών ρολογιών, κινούμενων μηνυμάτων και άλλων ενημερωτικών οθονών.
Αυτή η μονάδα ελέγχεται από το chip MAX7219, το οποίο απλοποιεί τη διαχείριση της μήτρας LED και μειώνει τον αριθμό των pins που απαιτούνται για τη σύνδεσή της. Η τάση λειτουργίας της είναι 5V, γεγονός που την καθιστά συμβατή με τις περισσότερες πλακέτες Arduino και παρόμοια συστήματα.
Βασικά χαρακτηριστικά:
- Ελεγκτής: MAX7219 για αποδοτική διαχείριση της μήτρας LED.
- Τάση λειτουργίας: 5V, συμβατή με Arduino και Raspberry Pi.
- Ανάλυση: 8 x 32 pixels, με κόκκινες LED κουκκίδες 3 mm για υψηλή ορατότητα.
- Συμπαγείς διαστάσεις: 32 x 129 x 14 mm, εύκολη ενσωμάτωση σε έργα.
- Τυπικές συνδέσεις: VCC, GND, DIN, CS και CLK για απλή εγκατάσταση.
Συνήθεις χρήσεις:
- Ενημερωτικές οθόνες για DIY έργα με Arduino και Raspberry Pi.
- Δημιουργία tickers για εμφάνιση δυναμικών μηνυμάτων ή ειδοποιήσεων.
- Προβολή αριθμών και κειμένων σε ηλεκτρονικές συσκευές.
- Εκπαιδευτικά έργα για εκμάθηση μήτρων LED και ελεγκτών MAX7219.
Συμβατότητα: Αυτή η μονάδα είναι συμβατή με πλακέτες Arduino και Raspberry Pi, διευκολύνοντας την ενσωμάτωσή της σε μια ευρεία γκάμα ηλεκτρονικών και hobby έργων.
Με αυτή τη μονάδα μήτρας σημείων, οι developers και οι λάτρεις των ηλεκτρονικών μπορούν να δημιουργήσουν προσαρμοσμένα και λειτουργικά LED displays με ευκολία, αξιοποιώντας τη δύναμη του ελεγκτή MAX7219 για να απλοποιήσουν την καλωδίωση και τον προγραμματισμό.
- Ελεγκτής MAX7219 για αποδοτική διαχείριση μήτρας LED
- Τάση λειτουργίας: 5V συμβατή με Arduino και Raspberry Pi
- Ανάλυση 8 x 32 pixels με κόκκινες LED 3 mm
- Συμπαγείς διαστάσεις: 32 x 129 x 14 mm
- Συνδέσεις: VCC, GND, DIN, CS, CLK για εύκολη ενσωμάτωση
Ερωτήσεις & Απαντήσεις πελατών
Ποιες είναι οι ακριβείς διαστάσεις της μήτρας και τι περιέχει το κουτί κατά την παραλαβή του προϊόντος;
Οι διαστάσεις του module είναι 32 mm ύψος, 129 mm μήκος και 14 mm βάθος. Στο κουτί περιλαμβάνεται η συναρμολογημένη μήτρα και τα απαραίτητα pins/connectors για την ενσωμάτωσή της. Συνήθως δεν περιλαμβάνονται jumper καλώδια ούτε έντυπο manual.
Είναι συμβατό με μικροελεγκτές 3,3V και ποιοι ακροδέκτες απαιτούνται για τη σύνδεση;
Το module έχει σχεδιαστεί να λειτουργεί στα 5 V, επομένως η απευθείας σύνδεση σημάτων 3,3 V μπορεί να προκαλέσει μη αναγνώριση ή ασταθή λειτουργία. Συνιστάται η χρήση level shifter. Οι απαραίτητοι ακροδέκτες είναι: VCC (5V), GND (γείωση), DIN (δεδομένα), CS (chip select), CLK (ρολόι).
Πώς εγκαθίσταται και ποια είναι η σωστή πρακτική ώστε να μην καταστραφεί το module κατά τη χρήση;
Συνιστάται να κολλήσετε τα pins με προσοχή ώστε να αποφύγετε βραχυκυκλώματα και να συνδέετε την τροφοδοσία πάντα στην καθορισμένη τάση. Καλή πρακτική είναι να προσθέτετε αντιστάσεις περιορισμού όταν συνδυάζονται πολλά modules και να αποφεύγετε την έκθεση του κυκλώματος σε υγρασία ή υπερένταση. Το φως πρέπει να περιορίζεται στις καθορισμένες τιμές για να αποτραπεί η υπερθέρμανση.
Τι απόδοση μπορεί να αναμένεται σε όρους ανανέωσης και ορατότητας και ποια είναι τα τυπικά όρια λειτουργίας;
Το MAX7219 επιτρέπει ρυθμό ανανέωσης έως 800 Hz, επαρκή για σταθερές εικόνες χωρίς ορατό τρεμόπαιγμα με γυμνό μάτι. Το module λειτουργεί βέλτιστα μεταξύ 0–50 °C και δεν πρέπει να υπερβαίνεται η τάση 5V ούτε το συνολικό ρεύμα που συνιστά το datasheet (συνήθως περίπου 320 mA για 32 LEDs αναμμένα ταυτόχρονα).
Με ποιες πλακέτες είναι συμβατή αυτή η μονάδα μήτρας σημείων 8x8;
Αυτή η μονάδα είναι συμβατή με πλακέτες Arduino και Raspberry Pi, λειτουργώντας με τάση 5V.
Τι είδους ελεγκτή χρησιμοποιεί αυτή η μονάδα;
Χρησιμοποιεί τον ελεγκτή MAX7219, ο οποίος διευκολύνει τη διαχείριση των LED matrices μειώνοντας τον αριθμό των pins που απαιτούνται.
Ποιες διαστάσεις έχει η μονάδα;
Η μονάδα έχει διαστάσεις 32 x 129 x 14 mm, κάτι που επιτρέπει την εύκολη ενσωμάτωσή της σε compact έργα.
Τι είδους πληροφορίες μπορούν να εμφανιστούν σε αυτό το display;
Μπορούν να εμφανιστούν κείμενα, αριθμοί και απλά γραφικά, ιδανικά για tickers και ενημερωτικές οθόνες.
Πώς συνδέεται η μονάδα με την πλακέτα Arduino ή Raspberry Pi;
Συνδέεται μέσω των pins VCC, GND, DIN, CS και CLK, ακολουθώντας τις τυπικές συνδέσεις για αυτόν τον τύπο μονάδων.
