Φορητός μετρητής LCR TH2822A για χωρητικότητα και αντίσταση 100Hz-10kHz
Μάρκα: Tonghui
Περιλαμβάνεται ΦΠΑ (Χωρίς ΦΠΑ: 155,00 €)
Εκπτώσεις ποσότητας
| Ποσότητα | Τιμή | Αποθήκευση |
|---|---|---|
| 2+ | 184,51 € | -4% |
| 10+ | 180,67 € | -6% |
| 20+ | 172,98 € | -10% |

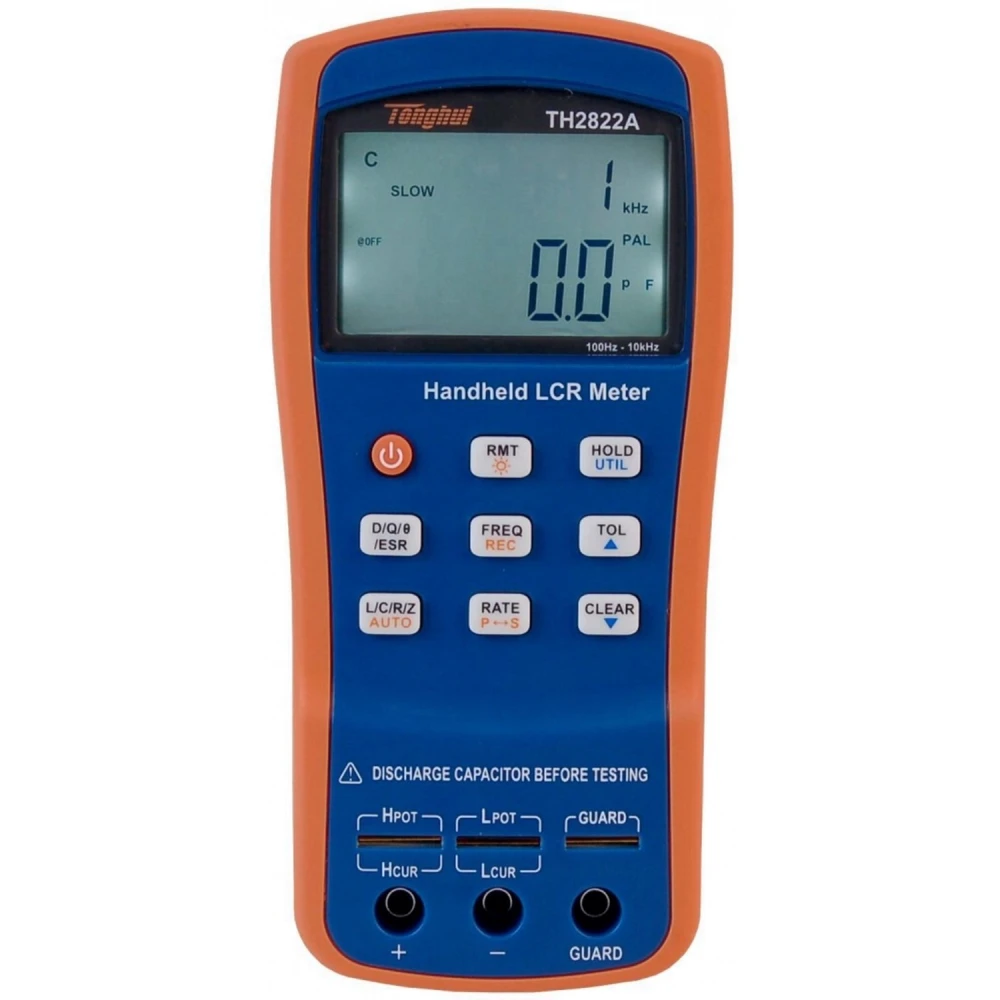

Ο φορητός μετρητής LCR TH2822A είναι ένα προηγμένο όργανο σχεδιασμένο για τη μέτρηση ηλεκτρικών παραμέτρων όπως αυτεπαγωγή (L), χωρητικότητα (C), αντίσταση (R) και εμπέδηση (Z) με υψηλή ακρίβεια. Εξοπλισμένος με οπίσθιο φωτιζόμενη οθόνη LCD που εμφανίζει ταυτόχρονα πρωτεύουσες και δευτερεύουσες παραμέτρους, αυτός ο μετρητής διευκολύνει τη γρήγορη και καθαρή ανάγνωση των δεδομένων.
Ο συμπαγής και ελαφρύς σχεδιασμός του, με δίχρωμο περίβλημα, συνδυάζει αισθητική και λειτουργικότητα, κάνοντας τη χρήση του άνετη και αποδοτική. Το TH2822A υποστηρίζει συχνότητες δοκιμής έως 10 kHz και προσφέρει ανάλυση συντελεστή απωλειών (D) 0.0001, επιτρέποντας εξαιρετικά ακριβείς μετρήσεις.
Βασικά χαρακτηριστικά
- Βασική ακρίβεια μέτρησης 0.25%
- Μέγιστη συχνότητα σήματος δοκιμής: 10 kHz
- Ανάλυση 40,000 counts για τις πρωτεύουσες παραμέτρους
- Εξαιρετικά χαμηλή κατανάλωση ενέργειας: τυπικά 25 mA
- Έξυπνη λειτουργία Auto LCR για αυτόματες μετρήσεις
- Γρήγορη ταχύτητα μέτρησης: έως 4 μετρήσεις ανά δευτερόλεπτο
- Καινοτόμος διάταξη ακροδεκτών: υποδοχή δοκιμής 5 ακροδεκτών και σύνδεση banana 3 ακροδεκτών
- Αυτόματη διόρθωση ανοικτού κυκλώματος και βραχυκυκλώματος
- Ένδειξη χαμηλής μπαταρίας και ρυθμιζόμενο αυτόματο σβήσιμο
- Διεπαφή Mini-USB συμβατή με SCPI για επικοινωνία και απομακρυσμένο έλεγχο
Τυπικές χρήσεις
Αυτός ο μετρητής είναι ιδανικός για τεχνικούς και χομπίστες που εργάζονται με ηλεκτρονικά εξαρτήματα, ειδικά εξαρτήματα SMD, επιτρέποντας ακριβή μέτρηση χωρητικότητας, εμπέδησης και άλλων βασικών ηλεκτρικών παραμέτρων για τη διάγνωση και την ανάπτυξη ηλεκτρονικών κυκλωμάτων.
Επιπλέον, η συμβατότητά του με κροκοδειλάκια Kelvin 4 ακροδεκτών (μοντέλα TH26009C και TH26029C) διευκολύνει τη μέτρηση σε μικρά εξαρτήματα και εξαρτήματα επιφανειακής τοποθέτησης.
Τεχνικές προδιαγραφές
- Παράμετροι μέτρησης: L, C, R, Z, D, Q, ESR
- Τρόποι ισοδύναμου κυκλώματος: Σειρά και παράλληλα
- Τρόποι μέτρησης: Χειροκίνητος και αυτόματος
- Ταχύτητα μέτρησης: 4 μετρήσεις/δευτερόλεπτο (γρήγορη), 1.5 μετρήσεις/δευτερόλεπτο (αργή)
- Τρόποι ανοχής: 1%, 5%, 10%, 20% (το 20% δεν είναι διαθέσιμο για το TH2822)
- Προστασία εισόδου: ασφάλεια 0.1A / 250V
- Τροφοδοσία: αλκαλική μπαταρία 9V (IEC 6LR61)
- Διάρκεια μπαταρίας: έως 16 ώρες με σβηστό τον οπίσθιο φωτισμό
- Διαστάσεις: 190mm x 90mm x 41mm
- Βάρος: 350g
- Συνθήκες λειτουργίας: 0°C έως 40°C, σχετική υγρασία έως 90%
- Πρότυπα ασφάλειας και EMC: IEC 61010-1:2001; IEC 61326-2-1:2005
Συμβατότητα και λογισμικό
Ο μετρητής TH2822A περιλαμβάνει διεπαφή Mini-USB για σύνδεση με PC, επιτρέποντας επικοινωνία δεδομένων και απομακρυσμένο έλεγχο μέσω του δωρεάν λογισμικού FastAccess που διατίθεται στον ιστότοπο του κατασκευαστή.
Κατάσταση διαθεσιμότητας
Αυτή τη στιγμή το προϊόν είναι εκτός αποθέματος. Συνιστούμε να ελέγξετε μελλοντική διαθεσιμότητα ή εναλλακτικά προϊόντα στο κατάστημά μας.
- Βασική ακρίβεια 0.25% για αξιόπιστες μετρήσεις
- Μέγιστη συχνότητα δοκιμής 10 kHz για διάφορες εφαρμογές
- Οπίσθιο φωτιζόμενη οθόνη LCD με ταυτόχρονη προβολή παραμέτρων
- Εξαιρετικά χαμηλή κατανάλωση ενέργειας, έως 16 ώρες συνεχούς χρήσης
- Αυτόματες λειτουργίες για γρήγορη και εύκολη μέτρηση
- Διεπαφή Mini-USB για σύνδεση και έλεγχο μέσω PC
- Αυτόματη διόρθωση ανοικτού κυκλώματος και βραχυκυκλώματος για μεγαλύτερη ακρίβεια
- Συμβατό με κροκοδειλάκια Kelvin 4 ακροδεκτών για εξαρτήματα SMD
Ερωτήσεις & Απαντήσεις πελατών
Ποια βασικά εξαρτήματα μπορώ να μετρήσω με το LCR Meter TH2822A και ποια είναι τα εύρη μέτρησής του;
Το TH2822A επιτρέπει τη μέτρηση επαγωγής (L), χωρητικότητας (C) και αντίστασης (R) παθητικών εξαρτημάτων. Τα τυπικά εύρη καλύπτουν από nanohenries (nH) έως henries (H) για επαγωγή, από picofarads (pF) έως millifarads (mF) για χωρητικότητα και από milliohms (mΩ) έως megaohms (MΩ) για αντίσταση, αν και οι ακριβείς τιμές εξαρτώνται από τη ρύθμιση και τις συγκεκριμένες δοκιμές.
Ποιες επιλογές συνδεσιμότητας και μεταφοράς δεδομένων προσφέρει αυτό το μετρητικό όργανο για καταγραφή ή ανάλυση αποτελεσμάτων σε PC;
Το TH2822A ενσωματώνει διεπαφή USB που διευκολύνει τη μεταφορά δεδομένων και τον απομακρυσμένο έλεγχο από PC, επιτρέποντας καταγραφή και ανάλυση αποτελεσμάτων μέσω του συμβατού software που παρέχει ο κατασκευαστής.
Τι ακρίβεια μέτρησης έχει το TH2822A και υπό ποιες συνθήκες μεταβάλλεται αυτή η προδιαγραφή;
Το TH2822A προσφέρει βασική ακρίβεια 0.25%. Αυτή η προδιαγραφή μπορεί να μεταβάλλεται ανάλογα με το επιλεγμένο εύρος, τη θερμοκρασία περιβάλλοντος (συνήθως εγγυημένη γύρω στους 23 °C ±5 °C) και τον τύπο του εξαρτήματος υπό δοκιμή. Εκτός αυτών των συνθηκών, η ακρίβεια μπορεί να επηρεαστεί ελαφρώς.
Ποιος είναι ο χρόνος συνεχούς χρήσης με τυπικές μπαταρίες και ποιες εναλλακτικές υπάρχουν αν απαιτείται μεγαλύτερη αυτονομία;
Με τυπικές μπαταρίες, το TH2822A μπορεί να λειτουργήσει έως και 16 ώρες συνεχούς χρήσης. Για μεγαλύτερη αυτονομία, η έκδοση TH2822C δέχεται συμβατές επαναφορτιζόμενες μπαταρίες, αυξάνοντας τη διάρκεια ανάλογα με τη χωρητικότητά τους.

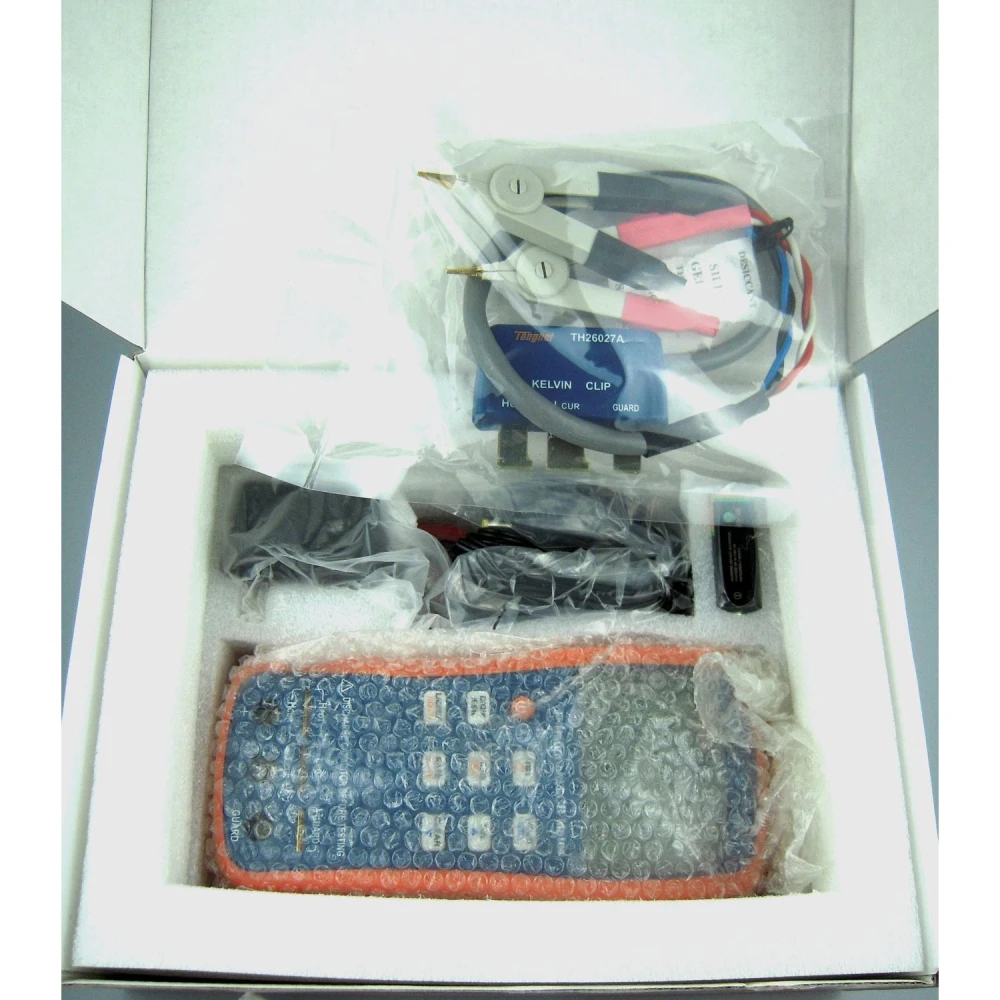

Τι είδους probes ή αξεσουάρ δοκιμής περιλαμβάνονται στο κουτί και ποιες επιλογές υπάρχουν για SMD;
Ο εξοπλισμός μπορεί να περιλαμβάνει τυπικά probes δοκιμής και, προαιρετικά, Kelvin clips 4 ακροδεκτών. Για μέτρηση SMD, συνιστώνται τα μοντέλα TH26009C ή TH26029C, τα οποία είναι συμβατά αλλά μπορεί να μην περιλαμβάνονται σε όλα τα kits· καλό είναι να ελέγξετε το περιεχόμενο κατά την αγορά.
Ποιες παραμέτρους μπορεί να μετρήσει ο φορητός μετρητής LCR TH2822A;
Μπορεί να μετρήσει αυτεπαγωγή (L), χωρητικότητα (C), αντίσταση (R), εμπέδηση (Z), συντελεστή απωλειών (D), συντελεστή ποιότητας (Q) και ESR.
Ποια είναι η μέγιστη συχνότητα δοκιμής του TH2822A;
Η μέγιστη συχνότητα σήματος δοκιμής είναι 10 kHz.
Ο μετρητής περιλαμβάνει κάποια αυτόματη λειτουργία;
Ναι, διαθέτει έξυπνη λειτουργία Auto LCR για αυτόματες και γρήγορες μετρήσεις.
Τι τύπο μπαταρίας χρησιμοποιεί το TH2822A;
Χρησιμοποιεί αλκαλική μπαταρία 9V (μοντέλο IEC 6LR61) με τυπική διάρκεια 16 ώρες χωρίς οπίσθιο φωτισμό.
Είναι διαθέσιμος αυτή τη στιγμή ο μετρητής TH2822A;
Αυτή τη στιγμή το προϊόν είναι εκτός αποθέματος. Συνιστάται να ελέγξετε μελλοντική διαθεσιμότητα ή εναλλακτικά προϊόντα.
