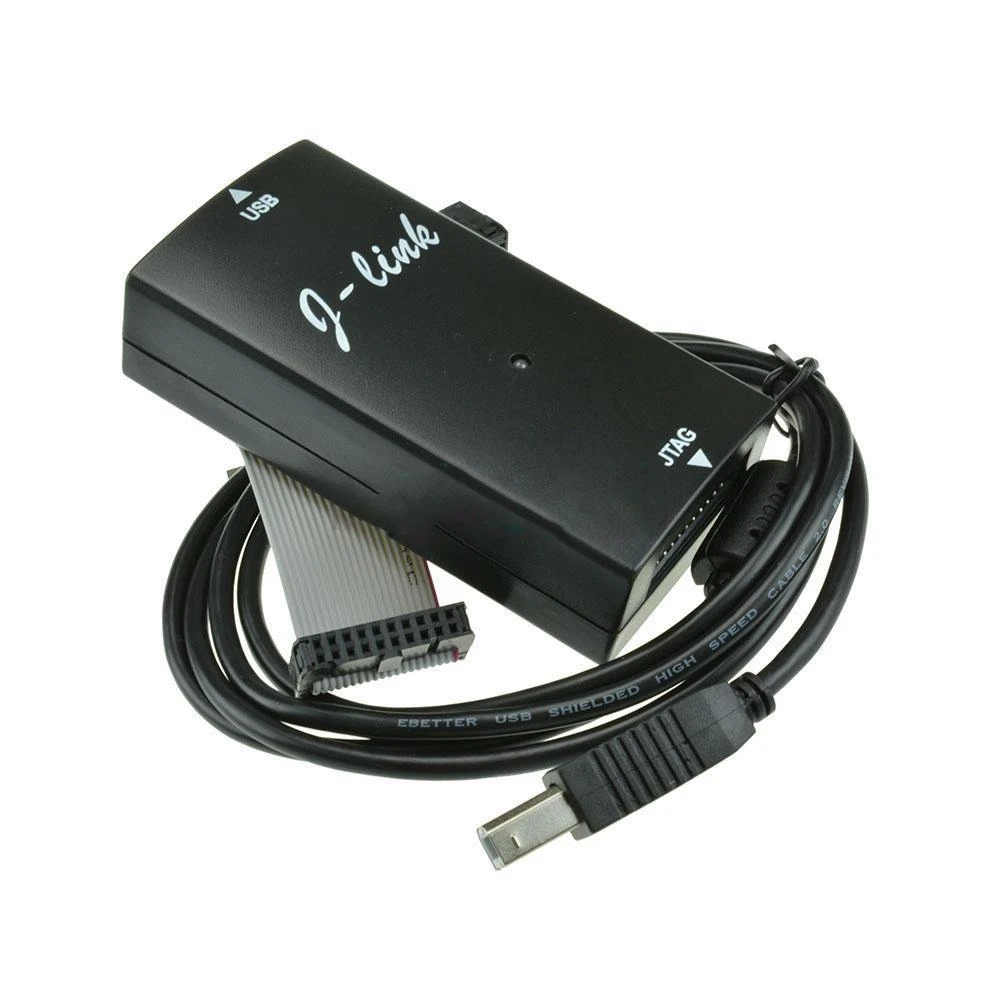

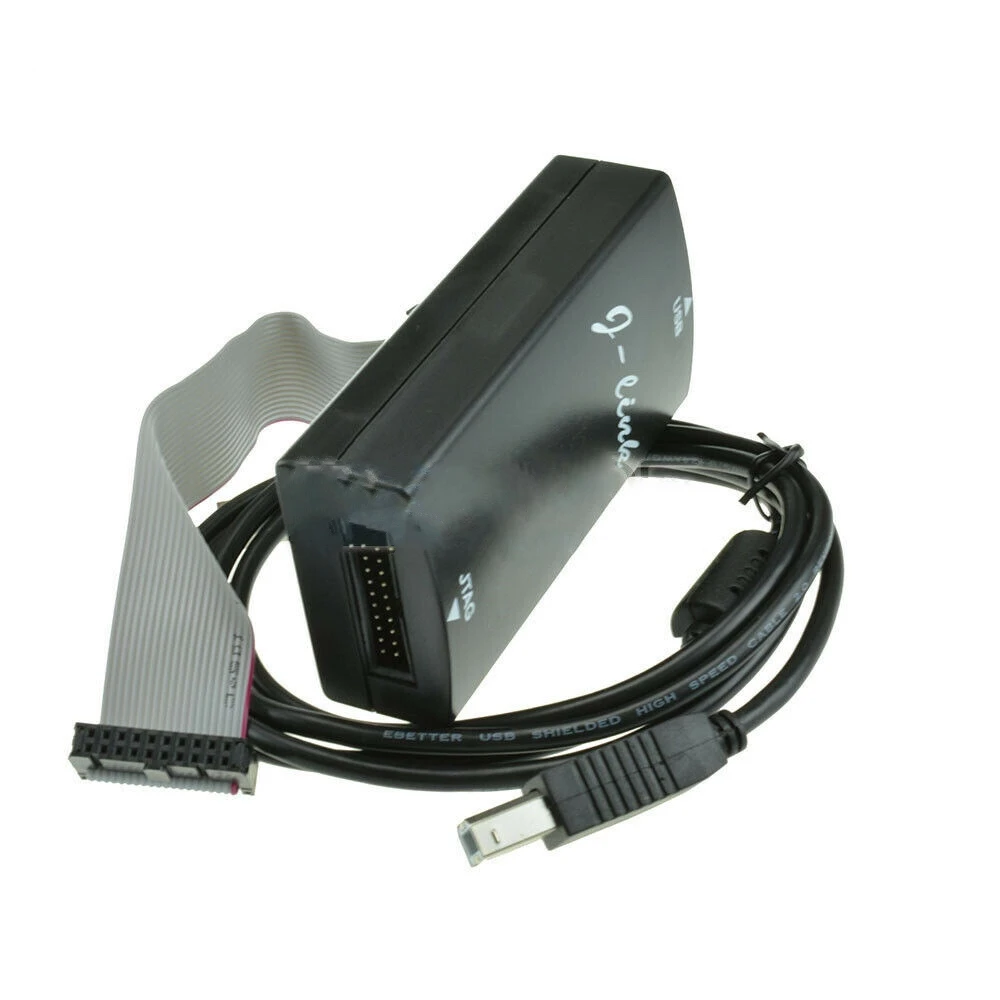

J-Link V9 ARM JTAG εξομοιωτής συμβατός με ARM7, ARM9, ARM11, Cortex
Μάρκα: satkit
24,68€
Περιλαμβάνεται ΦΠΑ (Χωρίς ΦΠΑ: 19,90 €)
Περιορισμένο απόθεμα
Κανονική παράδοση
Δευ, Ιούν 22 - Τετ, Ιούν 24
Ταχεία παράδοση
Πέμ, Ιούν 18 - Παρ, Ιούν 19
Επιστροφές 30 ημερών
Δωρεάν επιστροφές εντός 30 ημερών
Ασφαλής συναλλαγή
Share:
Δωρεάν παράδοση
Αποστολή από 4,99€
Εύκολες επιστροφές
Πολιτική επιστροφών 30 ημερών
Ασφαλής πληρωμή
100% ασφαλής ολοκλήρωση αγοράς
Εγγύηση ποιότητας
Μόνο αυθεντικά προϊόντα
J-Link V9 ARM JTAG emulator is an essential tool for developers working with ARM7, ARM9, ARM11 and Cortex-STM3 microcontrollers. This emulator supports multiple development environments such as IAR EWARM, ADS, KEIL, WINARM and Real View, making debugging and programming ARM chips easier with high efficiency and precision.
Key features:
- Compatibility with ARM7TDMI cores (Rev. 1, 3 and 4), ARM720T, ARM920T, ARM926EJ-S, ARM946E-S, ARM966E-S, ARM11 and Cortex-M3.
- High-speed USB 2.0 interface for easy and fast connection to the PC.
- Maximum JTAG transfer speed of 12 MHz, with download speeds of up to 600 kB/s for ARM7 and 550 kB/s for ARM9.
- Support for target board voltage ranges from 1.2V to 3.3V, also compatible with 5V.
- Two-color LED indicators showing working and communication status, improving real-time monitoring.
- Includes USB cable and 20-wire flat cable for connection to the target board.
- Overcurrent protection with USB power supply delivering up to 300 mA to the target board.
- Compatible with Microsoft Windows 2000, XP, 2003 and Vista operating systems, including x64 versions.
Improvements over previous versions:
- Improved SWD interface circuit for more stable debugging and expanded functionality.
- Use of a two-level converter chip for a more robust JTAG interface.
- Optimized firmware with expanded bootloader area to facilitate future updates and new functions.
- Improved and faster support for ARM11, making it the first choice for this core.
Typical uses:
This emulator is ideal for developers who need to debug and program ARM microcontrollers in electronics projects, automation, embedded systems and firmware development. Its compatibility with multiple development environments and ARM cores makes it versatile for a wide range of professional and educational applications.

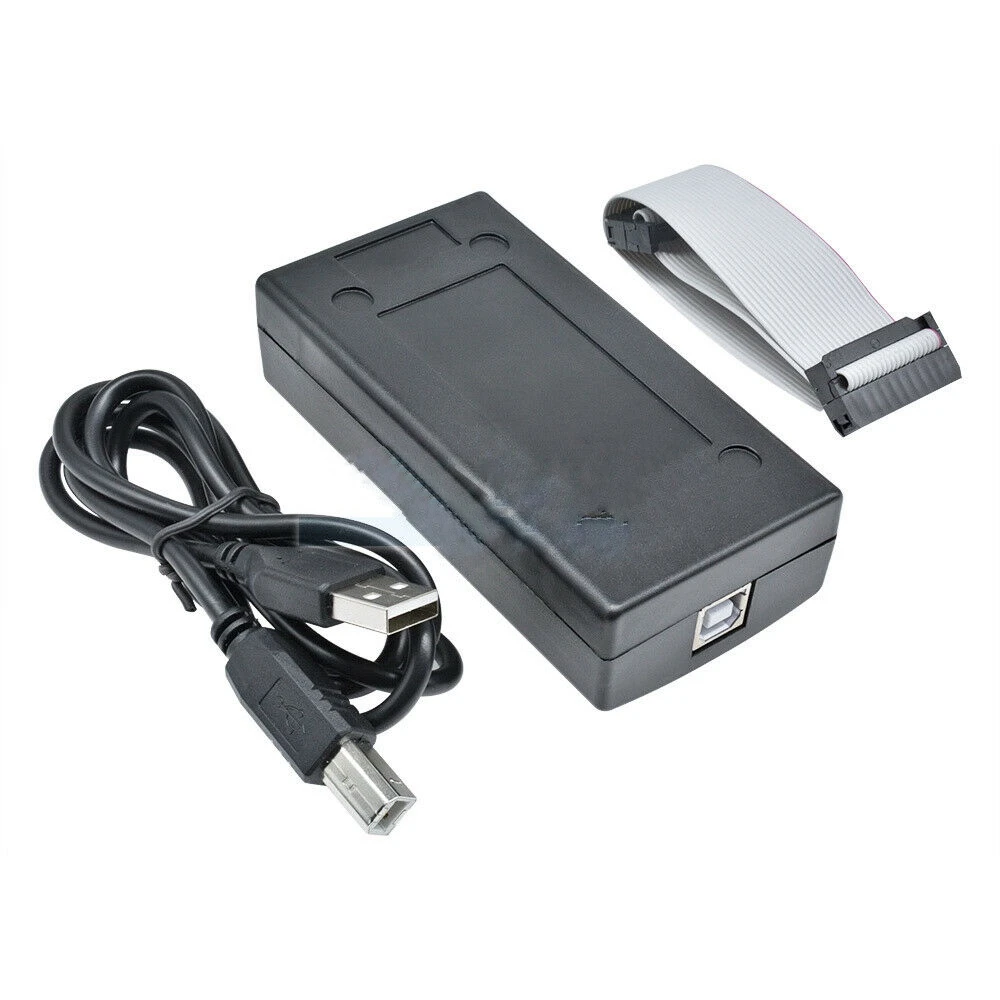

Package contents:
- 1 x J-Link V9 ARM Emulator
- 1 x USB cable

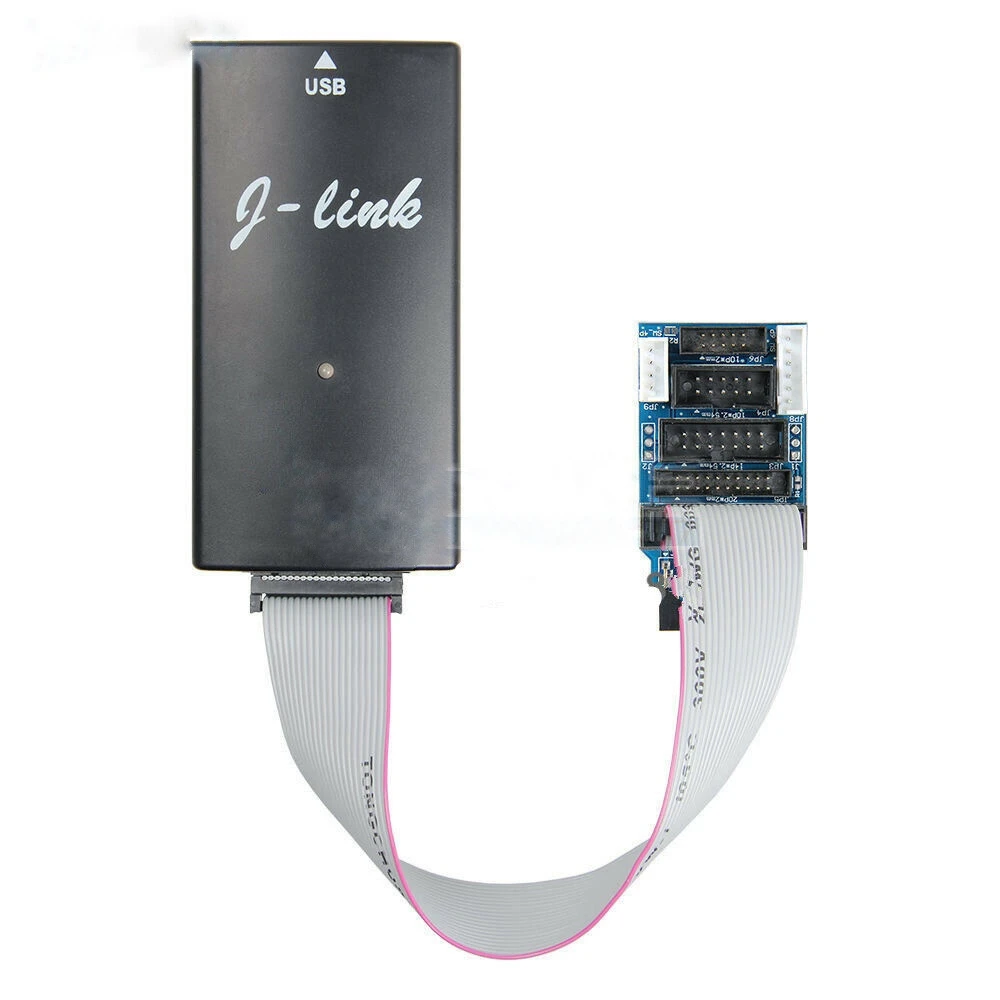

- 1 x J-Link JTAG converter
Technical specifications:
- Power supply: USB, consumption less than 50mA.
- Interface: USB 2.0 full speed (12 Mbps).
- JTAG interface: standard 20-pin, with 14-pin option.
- Maximum JTAG speed: 12 MHz.
- Supported target board voltage: 1.2V - 3.3V and 5V.
- Operating temperature: +5°C to +60°C.
- Dimensions: 10,3 cm x 5,3 cm x 2,7 cm.
- Weight: 60 grams (without cables).
- EMC certifications: EN 55022, EN 55024.
Important note: This product is currently out of stock. We recommend checking our website for future availability or similar alternatives.
- Compatible with ARM7, ARM9, ARM11 and Cortex-M3 cores
- USB 2.0 interface for fast and stable connection
- Maximum JTAG speed of 12 MHz for efficient debugging
- Support for target board voltages from 1.2V to 5V
- Two-color LED indicators for status monitoring
- Includes USB cable and 20-wire flat cable
- Compatible with multiple development environments: IAR, ADS, KEIL, WINARM
- Overcurrent protection and USB power supply
- Optimized firmware for future updates
- Compact dimensions and lightweight for easy handling
Ερωτήσεις & Απαντήσεις πελατών
Ποια λειτουργικά πλεονεκτήματα προσφέρει το J-Link V9 σε σχέση με προηγούμενες εκδόσεις όπως το V7;
Το J-Link V9 ενσωματώνει σημαντικές βελτιώσεις σε σχέση με την έκδοση V7: χρησιμοποιεί chip AT91SAM7S64 με μεγαλύτερη χωρητικότητα Flash και SRAM, διευκολύνοντας μελλοντικές αναβαθμίσεις firmware. Βελτιώνει το SWD interface με έναν two-level converter που προστατεύει το chip από σφάλματα στη ρύθμιση και προσθέτει διακριτές ενδείξεις LED κατάστασης (USB, target CPU, έξοδος 5V). Η υποστήριξη για ARM11 είναι ανώτερη και ταχύτερη, παρότι η ταχύτητα SWD είναι λίγο χαμηλότερη από του V7. Αυτές οι καινοτομίες βελτιστοποιούν τη συμβατότητα και την ασφάλεια κατά το debugging.
Ποιες είναι οι διαστάσεις, το βάρος και τα βασικά υλικά του emulador J-Link V9 και τι περιλαμβάνει το κουτί κατά την αγορά;
Ο emulador J-Link V9 συνήθως έχει διαστάσεις περίπου 90 mm x 45 mm x 20 mm και βάρος κοντά στα 65 g, αν και οι τιμές αυτές μπορεί να διαφέρουν ελαφρώς ανάλογα με τον κατασκευαστή. Είναι κατασκευασμένος κυρίως από ανθεκτικό πλαστικό ABS και εσωτερικά ηλεκτρονικά εξαρτήματα. Συνήθως στο κουτί περιλαμβάνονται ο emulador, ένα καλώδιο USB τύπου A σε mini-B (ή micro-B) και ένα ή δύο καλώδια σύνδεσης JTAG/SWD. Συνιστάται να ελέγξετε το ακριβές περιεχόμενο με τον διανομέα.
Ποια συμβατότητα και ποιες απαιτήσεις σύνδεσης έχει το J-Link V9 με microcontrollers και λειτουργικά συστήματα;
Το J-Link V9 είναι συμβατό με αρχιτεκτονικές ARM7, ARM9, ARM11 και Cortex-M3, καθώς και με microcontrollers STM32 και παρόμοιους που υποστηρίζουν διεπαφές JTAG και SWD. Λειτουργεί μέσω USB 2.0, απαιτώντας ελεύθερη θύρα USB. Είναι συμβατό με περιβάλλοντα ανάπτυξης όπως Keil MDK, IAR EWARM και ADS, λειτουργώντας σε Windows και, με κατάλληλους drivers, σε Linux και macOS. Η τυπική τάση λειτουργίας στη διεπαφή target κυμαίνεται από 1,2 V έως 3,3 V.
Τι πρέπει να προσέξω κατά την εγκατάσταση και την πρώτη εκκίνηση του J-Link V9;
Είναι απαραίτητο πρώτα να εγκαταστήσετε τους ενημερωμένους drivers του κατασκευαστή SEGGER στο λειτουργικό σας σύστημα πριν συνδέσετε τη συσκευή. Για την πρώτη σύνδεση, συνδέστε το J-Link V9 στη θύρα USB και στη συνέχεια συνδέστε το προσεκτικά στο header JTAG/SWD του target microcontroller, τηρώντας τον προσανατολισμό και το pinout. Αποφύγετε την αλλαγή σε λειτουργία SWD αν δεν είστε βέβαιοι για τη συμβατότητα, ώστε να προληφθούν ζημιές στη συσκευή.
Ποιοι είναι οι περιορισμοί ταχύτητας ή απόδοσης στο debugging σε σχέση με εναλλακτικές όπως ST-Link ή CMSIS-DAP;
Το J-Link V9 προσφέρει ανταγωνιστικές ταχύτητες μεταφοράς και debugging σε σχέση με εναλλακτικές όπως ST-Link ή CMSIS-DAP, αν και η ταχύτητα SWD είναι οριακά χαμηλότερη σε σχέση με το V7 (περίπου 1-3 MHz ανάλογα με τη ρύθμιση). Το βασικό του πλεονέκτημα είναι η σταθερότητα, η εκτεταμένη υποστήριξη ARM cores και η συμβατότητα με πολλαπλά IDEs. Το ST-Link συνήθως είναι ταχύτερο σε STM32 αλλά υποστηρίζει μόνο STM chips, ενώ το J-Link έχει πιο καθολική υποστήριξη ARM και καλύτερη διαχείριση καταστάσεων.
Which ARM cores is the J-Link V9 compatible with?
The J-Link V9 is compatible with ARM7TDMI cores (Rev. 1, 3 and 4), ARM720T, ARM920T, ARM926EJ-S, ARM946E-S, ARM966E-S, ARM11 and Cortex-M3.
Which development environments does the J-Link V9 support?
It supports environments such as IAR EWARM, ADS, KEIL, WINARM and Real View, making integration and debugging easier in these systems.
What is the maximum JTAG transfer speed?
The maximum JTAG transfer speed is 12 MHz, with download speeds of up to 600 kB/s for ARM7 and 550 kB/s for ARM9.
Which operating systems are compatible with this emulator?
It is compatible with Microsoft Windows 2000, XP, 2003 and Vista, including 64-bit versions.
Is the J-Link V9 currently available for purchase?
The product is currently out of stock. It is recommended to check availability on the website or look for similar alternatives.
