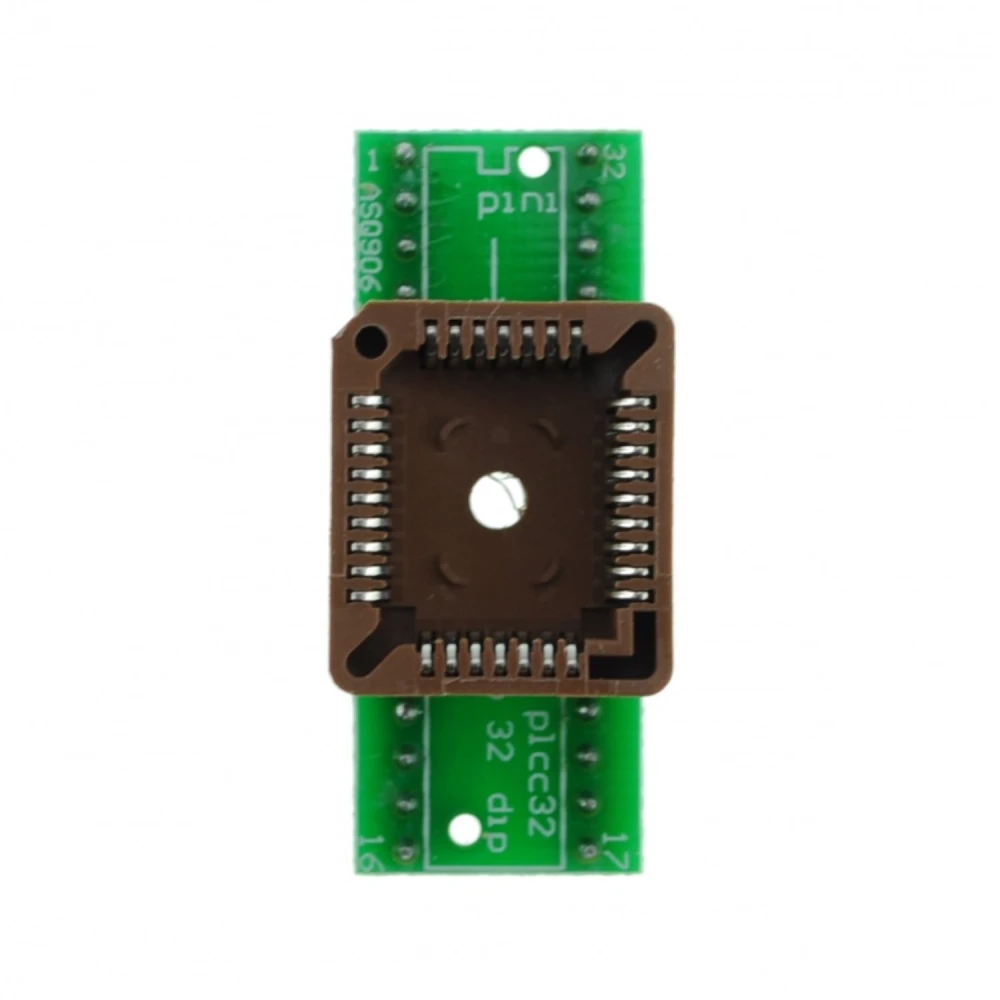

Υποδοχή προγραμματισμού PLCC32 σε DIP32 για αντάπτορα IC

Η βασική λειτουργία είναι να επιτρέπει την τοποθέτηση ενός chip PLCC32 σε programmer ή σε motherboard με βάση DIP32, διευκολύνοντας τον προγραμματισμό, τη δοκιμή και την αντικατάσταση μνημών ή άλλων PLCC ολοκληρωμένων σε συμβατό εξοπλισμό DIP. Το κύριο πλεονέκτημα έναντι άλλων adapters είναι η μείωση των σφαλμάτων από κακή σύνδεση και η φυσική συμβατότητα μεταξύ encapsulations, κάτι που βελτιώνει την απόδοση σε εργασίες ανάπτυξης και επισκευής.

Η βάση κατασκευάζεται συνήθως από πλαστικό υψηλής θερμικής αντοχής (όπως PPS) με επαφές από επινικελωμένο χαλκό ή επιχρυσωμένες για καλύτερη αγωγιμότητα και αντοχή. Ενδεικτικές διαστάσεις: βάση 20 mm x 25 mm και ύψος 10 mm· εκτιμώμενο βάρος: 15 έως 20 γραμμάρια. Μπορεί να διαφέρει ελαφρώς ανάλογα με τον κατασκευαστή.

Η βάση είναι μηχανικά συμβατή με τους περισσότερους standard programmers DIP32 με βήμα 2,54 mm. Ωστόσο, για ηλεκτρική συμβατότητα, είναι απαραίτητο ο programmer να χειρίζεται τα ίδια εύρη τάσης και τα ίδια σήματα που απαιτεί το PLCC chip που χρησιμοποιείται. Δεν είναι συμβατή με PLCC συσκευές διαφορετικού αριθμού pin ή με συσκευές που απαιτούν τάσεις εκτός του συνήθους εύρους 3,3 V έως 5 V.

Συνιστάται να ευθυγραμμίζετε προσεκτικά το PLCC32 chip με τη σήμανση του pin 1 στη βάση πριν πιέσετε ομοιόμορφα, ώστε να αποφευχθεί το λύγισμα των pin. Για την αφαίρεσή του, η χρήση κατάλληλου εργαλείου (extractor PLCC) προλαμβάνει ζημιές τόσο στο chip όσο και στη βάση. Η αποφυγή επαφής με στατικό ηλεκτρισμό, χρησιμοποιώντας αντιστατικό βραχιόλι, είναι επίσης καλή πρακτική.

Η τυπική διάρκεια ζωής υπερβαίνει τους 500 κύκλους εισαγωγής/αφαίρεσης, εφόσον χρησιμοποιείται σωστά. Για τη συντήρηση, καθαρίζετε περιστασιακά τις επαφές με πεπιεσμένο αέρα και, αν χρειάζεται, με καθαριστικό διάλυμα για ηλεκτρονικά εξαρτήματα. Αποφύγετε την υπερβολική δύναμη κατά τη χρήση και την παρατεταμένη έκθεση σε υγρασία για να προληφθεί η διάβρωση.

Χρησιμεύει για την προσαρμογή chips με περίβλημα PLCC32 σε προγραμματιστές που χρησιμοποιούν υποδοχές DIP32, διευκολύνοντας τον προγραμματισμό τους.

Είναι συμβατή με τους περισσότερους προγραμματιστές που χρησιμοποιούν υποδοχές DIP32, αλλά συνιστάται να ελέγξετε τη συμβατότητα με το συγκεκριμένο μοντέλο προγραμματιστή.

Το chip PLCC32 τοποθετείται στην υποδοχή του αντάπτορα και στη συνέχεια ο αντάπτορας συνδέεται στην υποδοχή DIP32 του προγραμματιστή για να πραγματοποιηθεί ο προγραμματισμός.

Το προϊόν είναι ένα απλό αξεσουάρ που δεν περιλαμβάνει αναλυτικές οδηγίες, αλλά η χρήση του είναι εύκολη για τεχνικούς με εμπειρία στον προγραμματισμό IC.

Όχι, αυτή η υποδοχή έχει σχεδιαστεί ειδικά για chips PLCC32 και προγραμματιστές DIP32.
