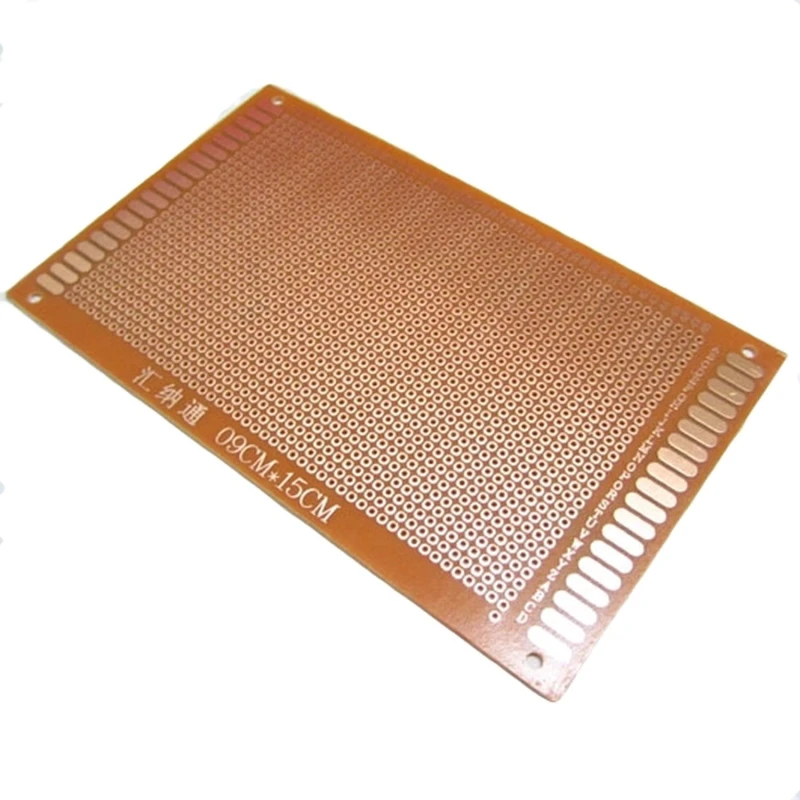

Πλακέτα βακελίτη πρωτοτύπων 15x9 για ποιοτικά ηλεκτρονικά έργα

Name: Πλακέτα βακελίτη πρωτοτύπων 15x9 για ποιοτικά ηλεκτρονικά έργα
Brand: satkit
SKU: A020106-9-15-proto-baq
Price: 0.62 EUR
Availability: InStock

Μάρκα: satkit

Γίνετε ο πρώτος που θα αξιολογήσει αυτό το προϊόν

0,62€

Περιλαμβάνεται ΦΠΑ (Χωρίς ΦΠΑ: 0,50 €)

Εκπτώσεις ποσότητας

Ποσότητα	Τιμή	Αποθήκευση
2+	0,59 €	-5%
10+	0,56 €	-10%
20+	0,47 €	-25%

Σε απόθεμα - Αποστέλλεται άμεσα

Κανονική παράδοση Τετ, Ιούν 17 - Παρ, Ιούν 19

Ταχεία παράδοση Δευ, Ιούν 15 - Τρί, Ιούν 16

Επιστροφές 30 ημερών

Ποσότητα

Δωρεάν επιστροφές εντός 30 ημερών

Ασφαλής συναλλαγή

Δωρεάν παράδοση Αποστολή από 4,99€

Εύκολες επιστροφές Πολιτική επιστροφών 30 ημερών

Ασφαλής πληρωμή 100% ασφαλής ολοκλήρωση αγοράς

Εγγύηση ποιότητας Μόνο αυθεντικά προϊόντα

Η πλακέτα βακελίτη πρωτοτύπων 15x9 είναι ένα βασικό εξάρτημα για όσους αναπτύσσουν ηλεκτρονικά έργα και χρειάζονται μια ανθεκτική και αξιόπιστη βάση για τη συναρμολόγηση των κυκλωμάτων τους. Κατασκευασμένη από φύλλο πλαστικού βακελίτη, αυτή η πλακέτα προσφέρει αντοχή και σταθερότητα για πρωτότυπα και δοκιμές.

Κύρια χαρακτηριστικά:

Μέγεθος: 9 x 15 cm, ιδανικό για μικρά και μεσαία έργα.
Πάχος: 1.2 mm, που προσφέρει ακαμψία και μηχανική αντοχή.
Απόσταση μεταξύ οπών: 2,54 mm, στάνταρ για ηλεκτρονικά εξαρτήματα και συμβατή με τα περισσότερα pins και συνδέσμους.
Διάμετρος οπής: 1.0 mm, κατάλληλη για συγκόλληση και τοποθέτηση εξαρτημάτων.
Υλικό: Φύλλο πλαστικού βακελίτη, γνωστό για την ηλεκτρική μόνωση και την αντοχή στη θερμότητα.

Συνήθεις χρήσεις:

Συναρμολόγηση εξατομικευμένων ηλεκτρονικών κυκλωμάτων για ανάπτυξη και δοκιμές.
Γρήγορη δημιουργία πρωτοτύπων σε DIY ηλεκτρονικά έργα και στην εκπαίδευση.
Βάση για συγκόλληση ηλεκτρονικών εξαρτημάτων σε εργασίες επισκευής ή κατασκευής.

Συμβατότητα: Αυτή η πλακέτα είναι συμβατή με τυπικά ηλεκτρονικά εξαρτήματα που χρησιμοποιούν απόσταση 2,54 mm μεταξύ των pins, όπως αντιστάσεις, πυκνωτές, ολοκληρωμένα κυκλώματα και modules Arduino.

Χάρη στον σχεδιασμό και τα χαρακτηριστικά της, η πλακέτα βακελίτη για πρωτότυπα 15x9 είναι ένα ευέλικτο και πρακτικό εργαλείο για μηχανικούς, τεχνικούς και λάτρεις των ηλεκτρονικών που αναζητούν μια σταθερή βάση για τα έργα τους.

Συμπαγές μέγεθος 9x15 cm για ηλεκτρονικά έργα.
Πάχος 1.2 mm που προσφέρει ακαμψία και αντοχή.
Οπές διαμέτρου 1.0 mm για εύκολη τοποθέτηση εξαρτημάτων.
Τυπική απόσταση μεταξύ οπών 2,54 mm συμβατή με κοινά εξαρτήματα.
Υλικό βακελίτη που προσφέρει ηλεκτρική μόνωση και αντοχή στη θερμότητα.

Ερωτήσεις & Απαντήσεις πελατών

Ποιο είναι το κύριο υλικό της πλακέτας και ποια πλεονεκτήματα προσφέρει σε σχέση με πλακέτες fiberglass (FR4);

Η πλακέτα είναι κατασκευασμένη από bakelite, ένα φαινολικό πλαστικό, γεγονός που την καθιστά ελαφριά και οικονομική. Παρότι είναι λιγότερο ανθεκτική μηχανικά και θερμικά από την FR4, η ευκολία κοπής και το χαμηλό κόστος την καθιστούν κατάλληλη για πρωτότυπα χαμηλών ή μεσαίων απαιτήσεων όπου ο κύριος παράγοντας δεν είναι η ακραία αντοχή.

Ποιες είναι οι ακριβείς διαστάσεις, το πάχος και η διάμετρος των οπών της πλακέτας;

Η πλακέτα έχει ακριβείς διαστάσεις 15 cm x 9 cm, με πάχος 1.2 mm. Οι οπές έχουν διάμετρο 1.0 mm και απέχουν μεταξύ τους 2.54 mm (τυπικό βήμα 0.1 ίντσας), κατάλληλο για τα περισσότερα through-hole εξαρτήματα.

Η πλακέτα υποστηρίζει τοποθέτηση SMD εξαρτημάτων ή είναι μόνο για through-hole (THT);

Αυτή η πλακέτα έχει σχεδιαστεί αποκλειστικά για τοποθέτηση εξαρτημάτων THT (through-hole). Δεν διαθέτει pads ούτε διάταξη ή διαστάσεις κατάλληλες για ασφαλή ή αποδοτική συγκόλληση SMD εξαρτημάτων.

Ποια είναι τα θερμικά όρια και οι συστάσεις συγκόλλησης για να αποφευχθεί ζημιά στη bakelite;

Η bakelite μπορεί να υποβαθμιστεί αν εκτεθεί σε θερμοκρασίες άνω των 250 °C για παρατεταμένα διαστήματα· συνιστάται χρήση κολλητηριού μεταξύ 320 °C και 370 °C και περιορισμός του χρόνου συγκόλλησης σε κάθε pad σε λιγότερο από 3 δευτερόλεπτα για να αποφευχθεί αποκόλληση ή καψίματα.

Υπάρχουν πρότυπα ηλεκτρικής ασφάλειας ή περιορισμοί για τη χρήση αυτής της πλακέτας σε εφαρμογές υψηλής τάσης;

Αυτή η πλακέτα δεν είναι πιστοποιημένη σύμφωνα με διεθνείς κανονισμούς για υψηλή τάση (όπως IEC ή UL για κρίσιμες εφαρμογές). Συνιστάται μόνο για εφαρμογές χαμηλής τάσης και για εκπαιδευτική χρήση ή πρωτοτυποποίηση, όχι για τελικές εγκαταστάσεις συνδεδεμένες στο ηλεκτρικό δίκτυο.

Σε τι χρησιμοποιείται η πλακέτα βακελίτη πρωτοτύπων 15x9;

Χρησιμοποιείται για τη συναρμολόγηση και συγκόλληση εξατομικευμένων ηλεκτρονικών κυκλωμάτων σε έργα πρωτοτύπων και δοκιμών.

Ποιο είναι το μέγεθος και το πάχος αυτής της πλακέτας;

Η πλακέτα έχει διαστάσεις 9 x 15 cm και πάχος 1.2 mm.

Είναι συμβατή με τυπικά ηλεκτρονικά εξαρτήματα;

Ναι, η απόσταση μεταξύ των οπών είναι 2,54 mm, συμβατή με τα περισσότερα τυπικά ηλεκτρονικά εξαρτήματα.

Από ποιο υλικό είναι κατασκευασμένη η πλακέτα;

Είναι κατασκευασμένη από φύλλο πλαστικού βακελίτη, που προσφέρει ηλεκτρική μόνωση και αντοχή στη θερμότητα.
