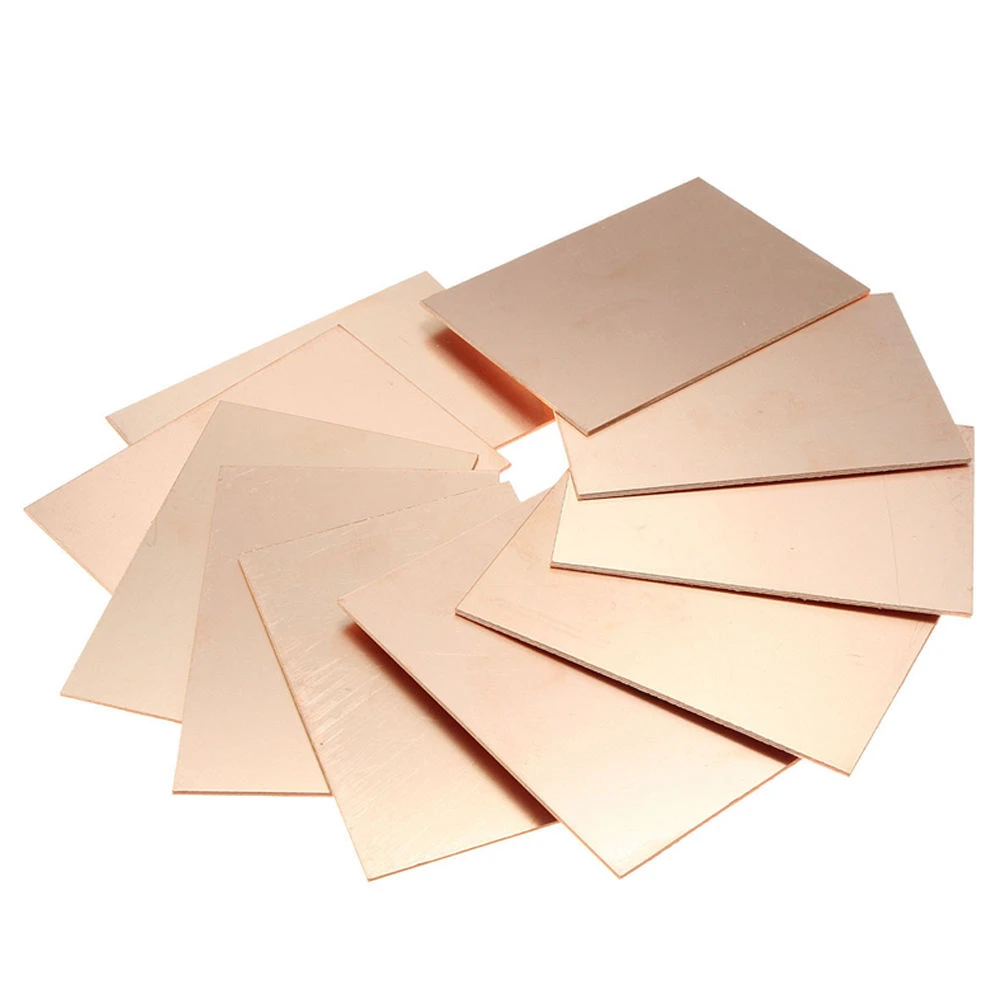

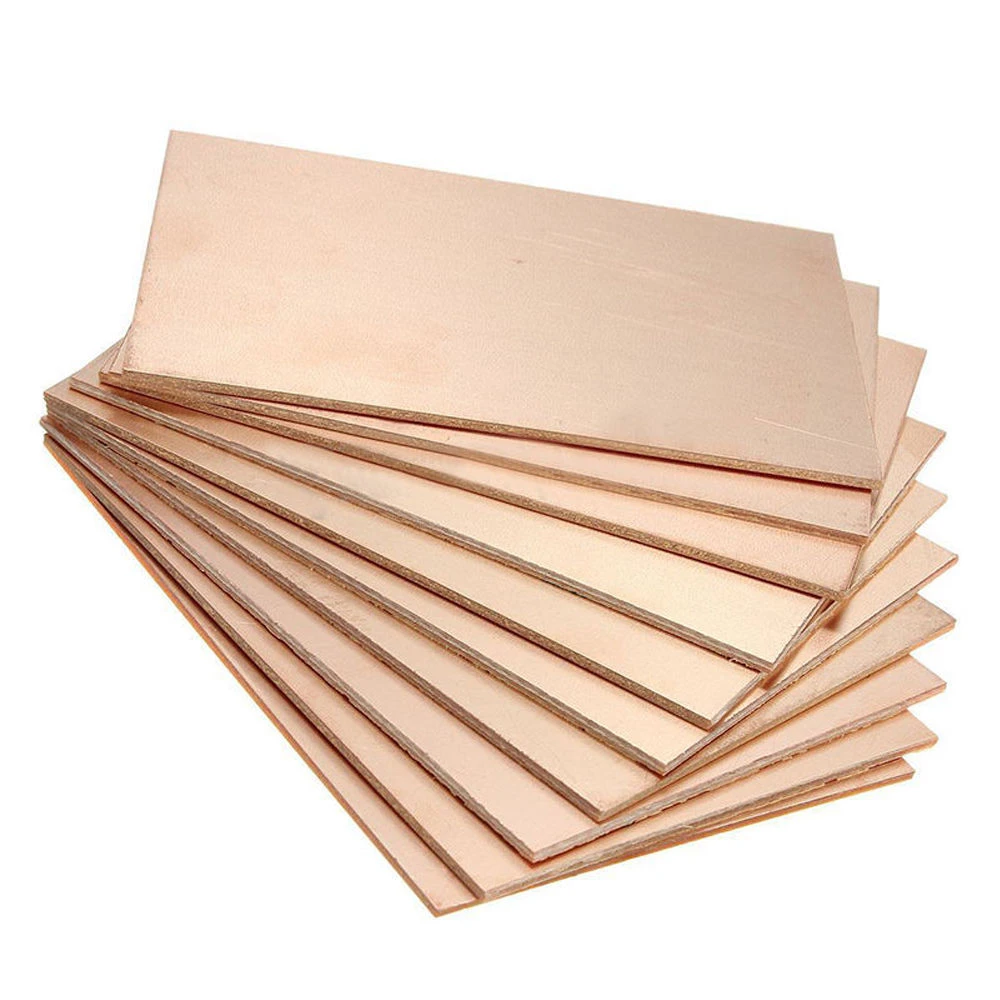

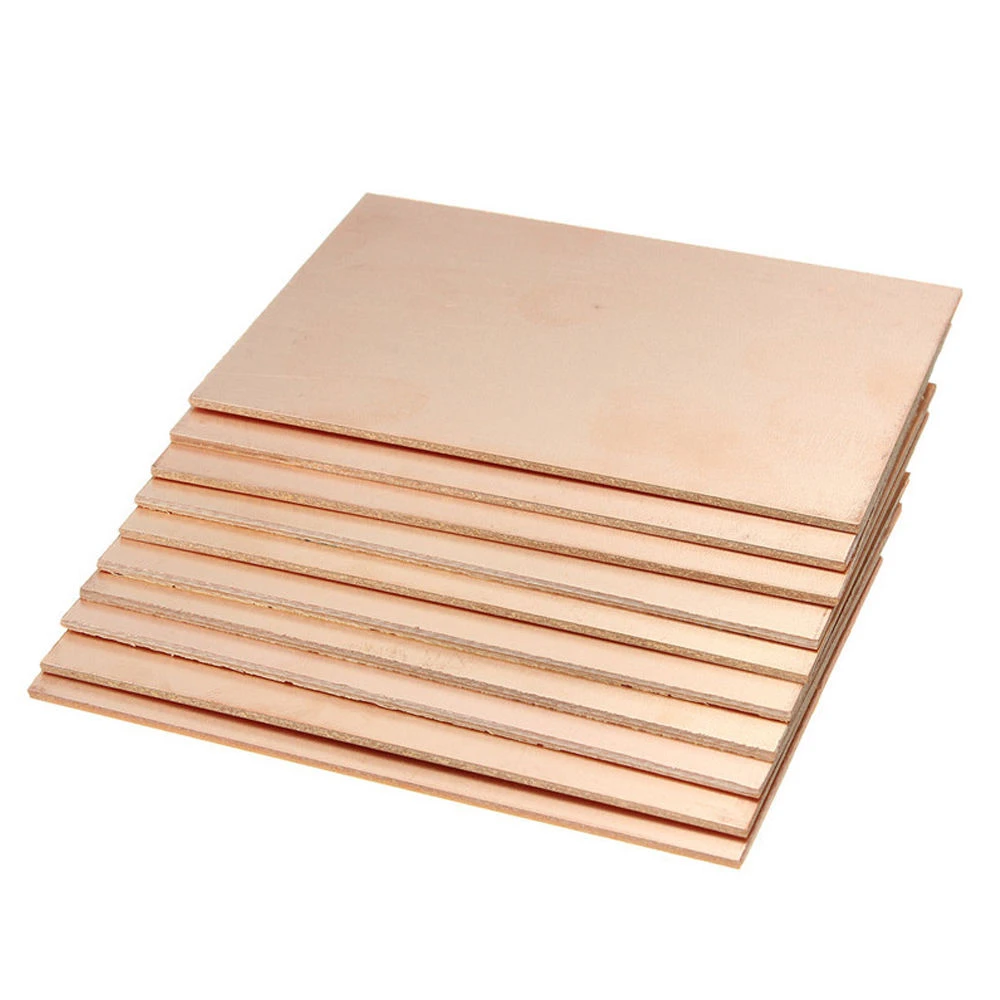

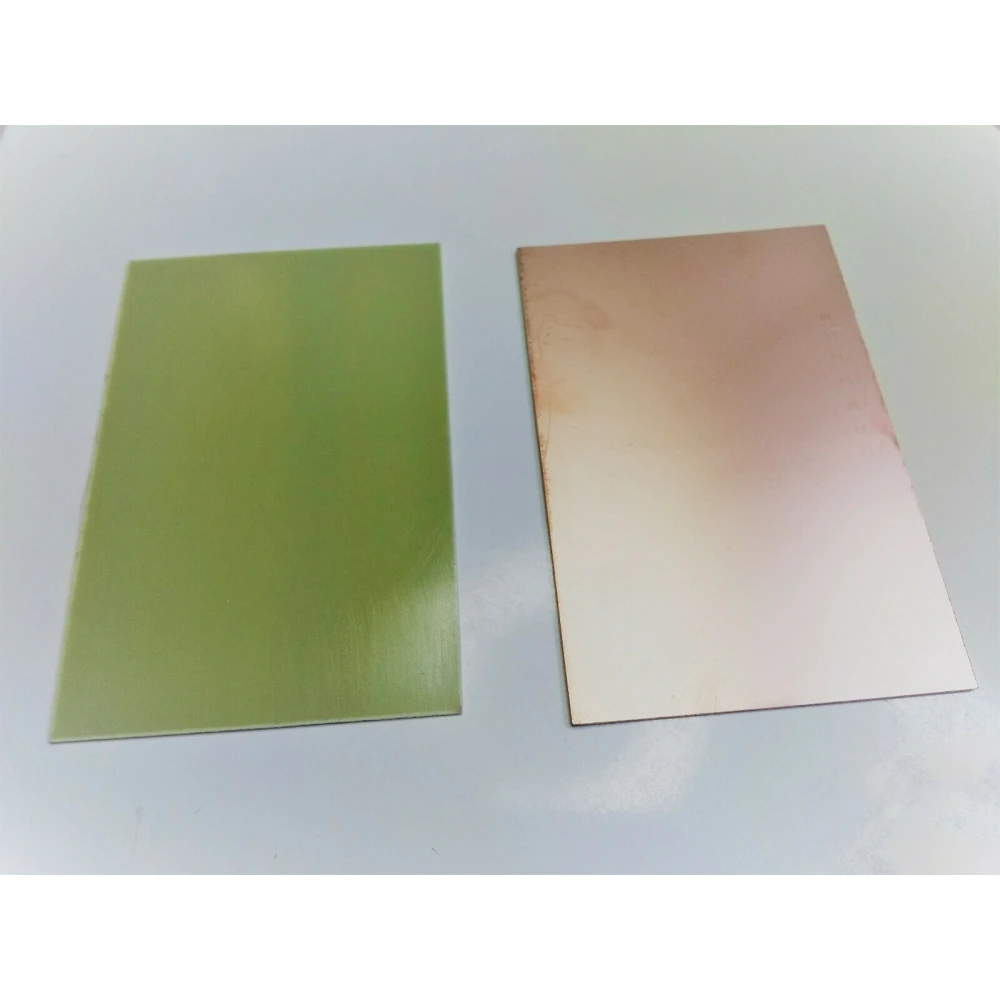

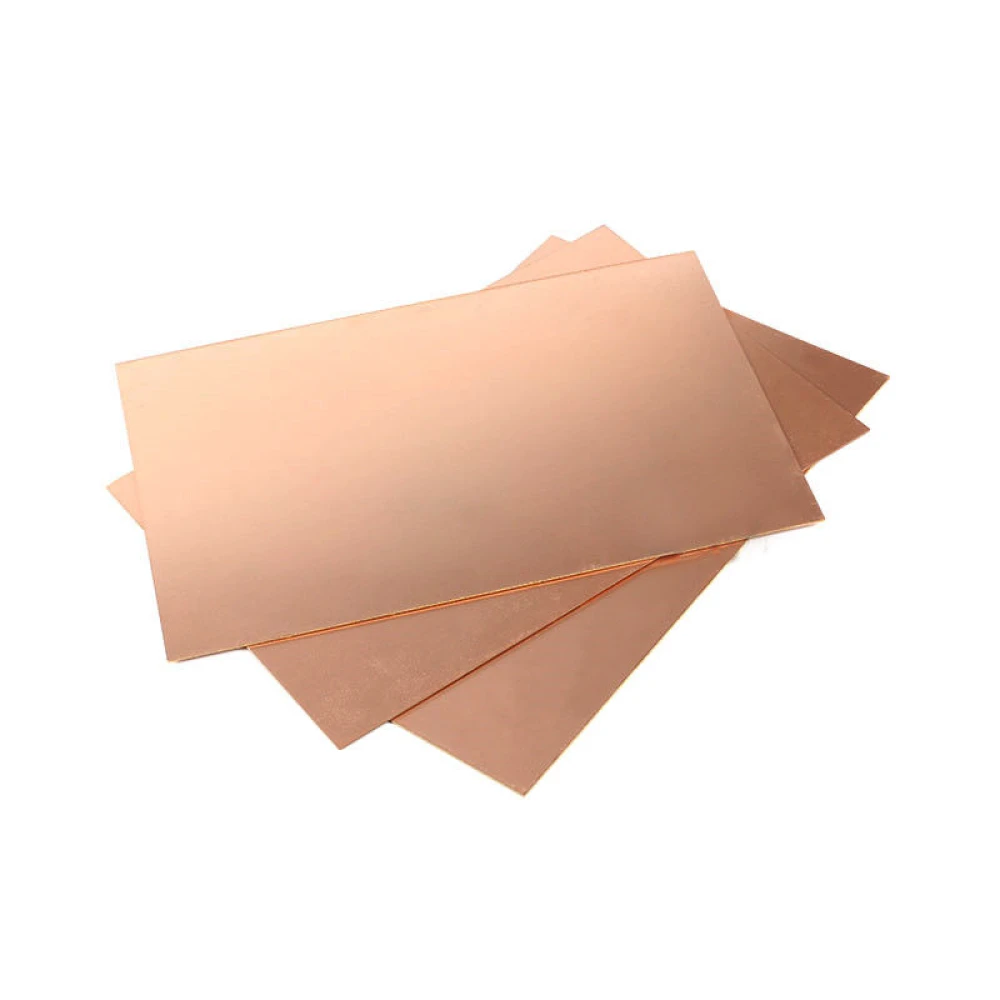

Πλακέτα PCB χαλκού 15x20cm μονής όψης από FR4 για DIY έργα
Μάρκα: satkit
2,73€
Περιλαμβάνεται ΦΠΑ (Χωρίς ΦΠΑ: 2,20 €)
Απομένουν μόνο 5 σε απόθεμα - παραγγείλτε σύντομα!
Κανονική παράδοση
Τετ, Ιούν 17 - Παρ, Ιούν 19
Ταχεία παράδοση
Δευ, Ιούν 15 - Τρί, Ιούν 16
Επιστροφές 30 ημερών
Δωρεάν επιστροφές εντός 30 ημερών
Ασφαλής συναλλαγή
Share:
Δωρεάν παράδοση
Αποστολή από 4,99€
Εύκολες επιστροφές
Πολιτική επιστροφών 30 ημερών
Ασφαλής πληρωμή
100% ασφαλής ολοκλήρωση αγοράς
Εγγύηση ποιότητας
Μόνο αυθεντικά προϊόντα

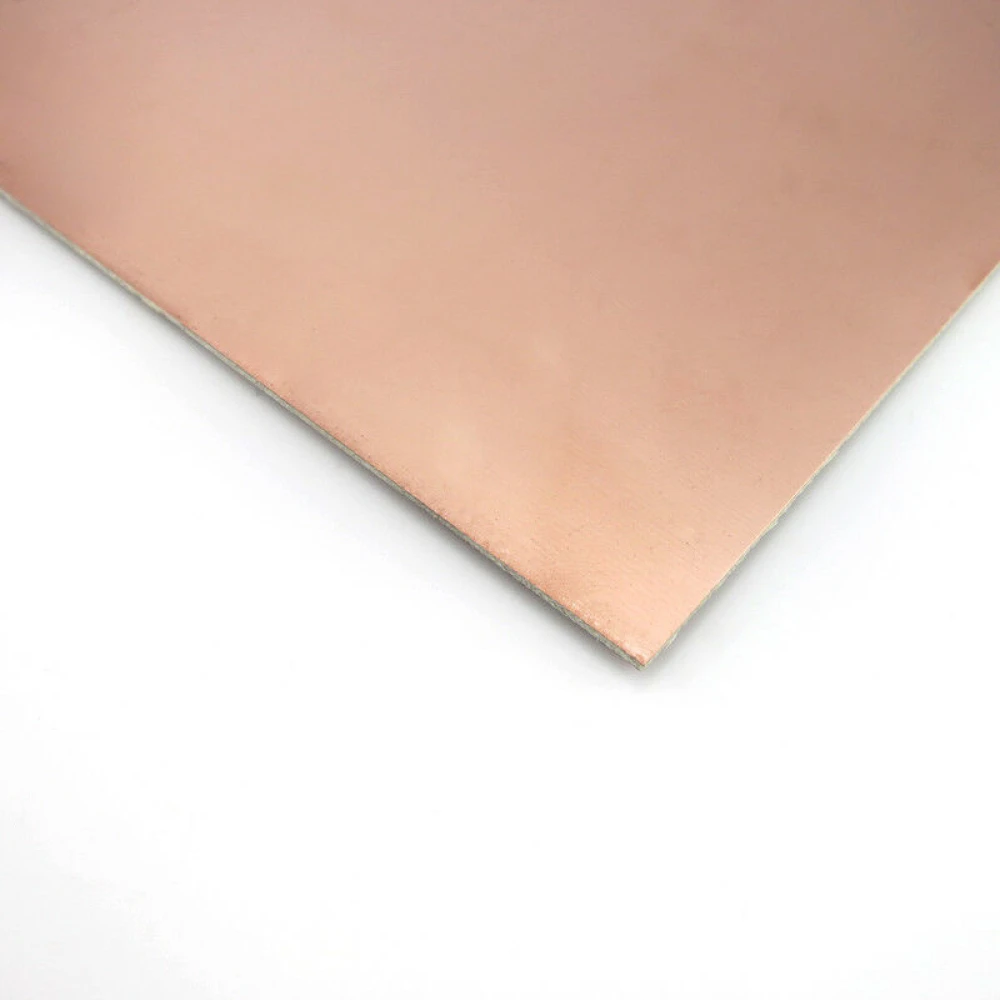

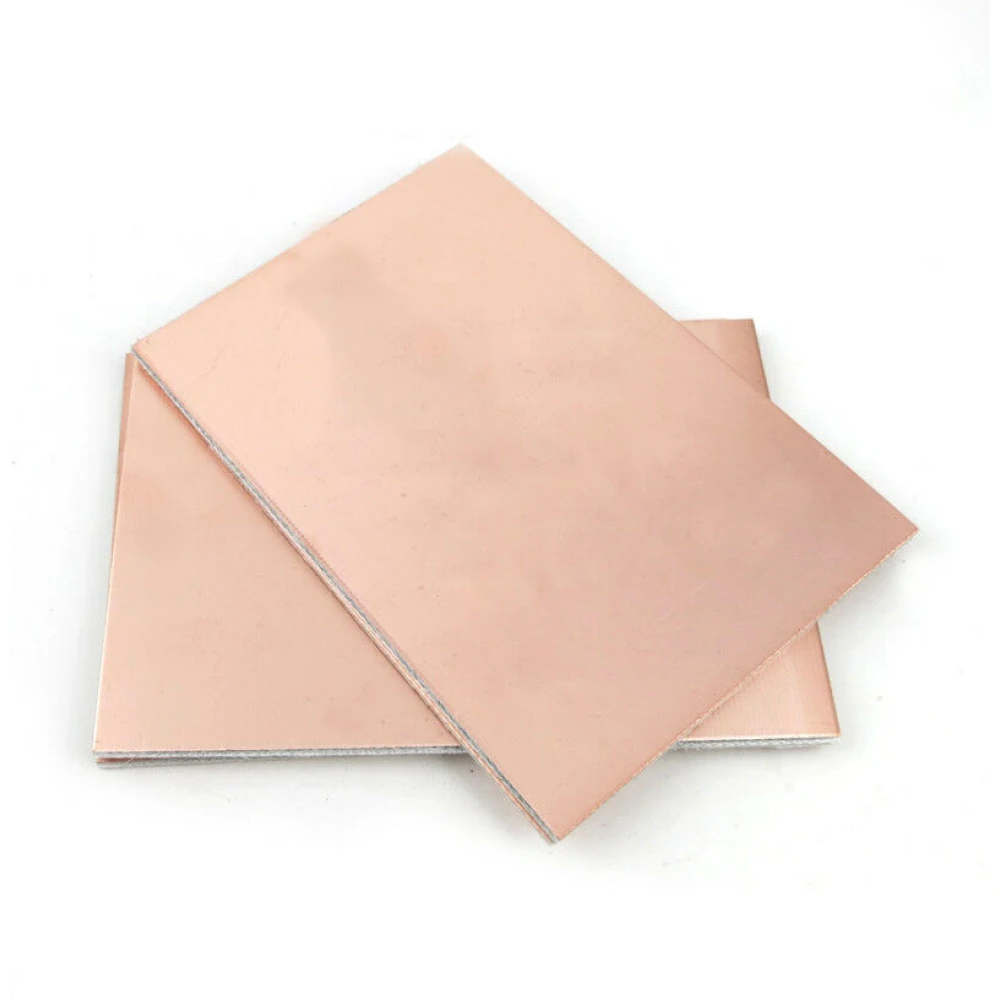

Η Πλακέτα PCB χαλκού 15x20cm μονής όψης της satkit είναι μια πλαστικοποιημένη πλακέτα κατασκευασμένη από fiberglass FR4, ειδικά σχεδιασμένη για τη δημιουργία τυπωμένων κυκλωμάτων σε ηλεκτρονικά DIY έργα. Αυτή η πλακέτα τυπωμένου κυκλώματος μονής όψης διαθέτει επικάλυψη χαλκού που διευκολύνει την υλοποίηση ασφαλών και ανθεκτικών ηλεκτρικών συνδέσεων.
Κύρια χαρακτηριστικά:
- Υλικό: Fiberglass FR4, γνωστό για την υψηλή μηχανική και θερμική αντοχή του.
- Μέγεθος: 15 x 20 cm, ιδανικό για έργα μεσαίου μεγέθους.

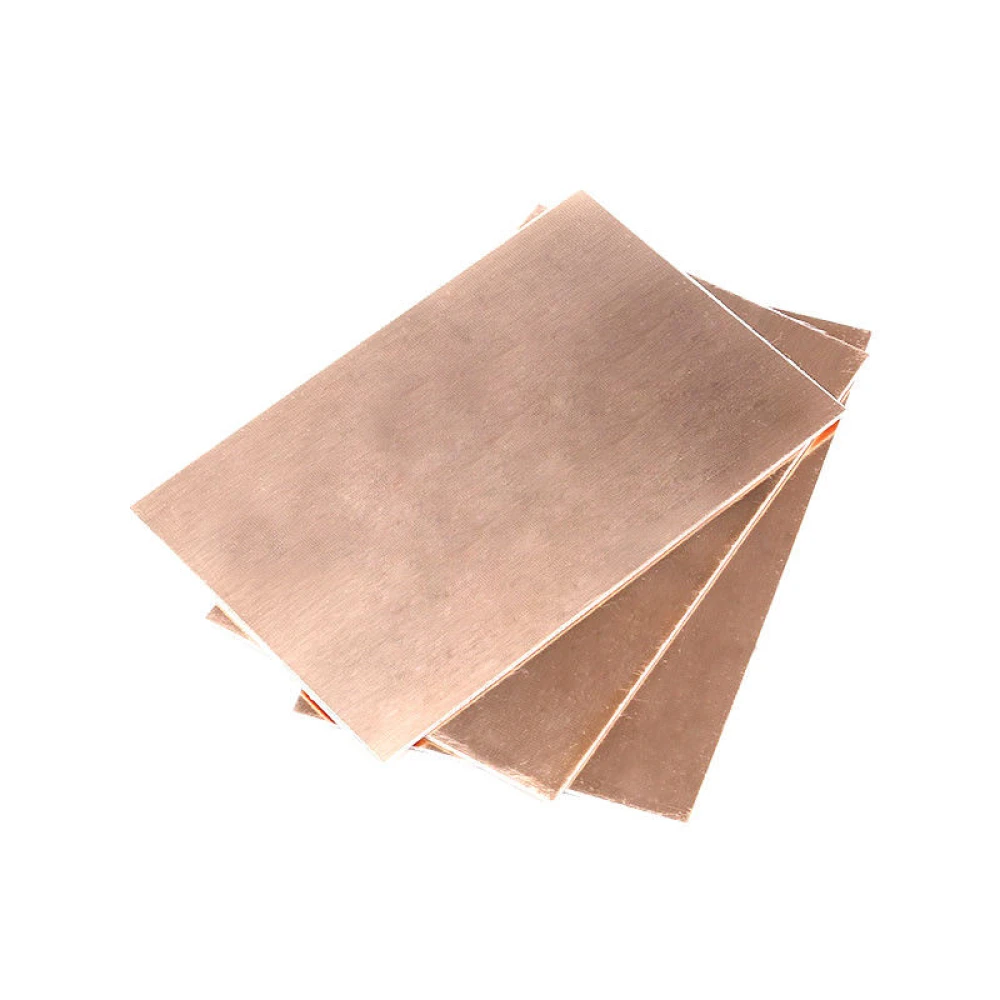

- Πάχος: 1.5 mm, προσφέροντας ακαμψία και σταθερότητα στην πλακέτα.
- Στρώσεις: Μία στρώση χαλκού, ιδανική για απλά και χαμηλού κόστους κυκλώματα.
- Φινίρισμα: Επικάλυψη χαλκού για εξαιρετική ηλεκτρική αγωγιμότητα.
Χρήσεις και εφαρμογές:
Αυτή η πλακέτα PCB είναι ιδανική για χομπίστες και επαγγελματίες που θέλουν να κατασκευάσουν τα δικά τους τυπωμένα κυκλώματα για ηλεκτρονικά έργα, πρωτότυπα ή επισκευές. Το μέγεθος και τα χαρακτηριστικά της την καθιστούν κατάλληλη για ηλεκτρονικές συσκευές, εκπαιδευτικά πειράματα και DIY κατασκευές.
Συμβατότητα:
Συμβατή με κοινές τεχνικές χάραξης και συγκόλλησης για πλακέτες PCB. Μπορεί να χρησιμοποιηθεί με τυπικά ηλεκτρονικά εξαρτήματα για επιφανειακή τοποθέτηση ή διαμπερή οπές, αρκεί ο σχεδιασμός να είναι για μονής όψης.
Με τη satkit, αποκτάτε ένα αξιόπιστο προϊόν που πληροί τα πρότυπα ποιότητας για DIY ηλεκτρονικά. Αξιοποιήστε αυτή την πλακέτα PCB χαλκού 15x20cm μονής όψης για να δημιουργήσετε προσαρμοσμένα κυκλώματα με ευκολία και ακρίβεια.
- Ανθεκτικό και στιβαρό υλικό FR4 fiberglass
- Διαστάσεις 15 x 20 cm για μεσαία έργα
- Πάχος 1.5 mm που προσφέρει ακαμψία στην πλακέτα
- Μία στρώση με επικάλυψη χαλκού για αγωγιμότητα
- Ιδανική για DIY έργα και ηλεκτρονικά πρωτότυπα
Ερωτήσεις & Απαντήσεις πελατών
Ποια πλεονεκτήματα έχει η επιλογή PCB από FR4 fiberglass με μία πλευρά χαλκού σε σχέση με άλλες εναλλακτικές όπως ο βακελίτης;
Η πλακέτα FR4 fiberglass προσφέρει καλύτερη μηχανική αντοχή, μεγαλύτερη θερμική ανοχή και μικρότερη απορρόφηση υγρασίας σε σύγκριση με τον βακελίτη. Αυτό επιτρέπει μεγαλύτερη αξιοπιστία σε πρωτότυπα και κυκλώματα που εκτίθενται σε μέτρια επιθετικά περιβάλλοντα. Ωστόσο, ο βακελίτης μπορεί να είναι επαρκής σε κατασκευές χαμηλού κόστους και με λιγότερο απαιτητικές ηλεκτρικές προδιαγραφές.
Ποιο είναι το ακριβές πάχος του χαλκού και του FR4 σε αυτή την πλακέτα και πώς επηρεάζει τη δυνατότητα μεταφοράς ρεύματος;
Το τυπικό πάχος του χαλκού σε αυτές τις πλακέτες είναι 35 µm (1 oz/ft²), αν και μπορεί να διαφέρει ανά παρτίδα. Το FR4 έχει πάχος 1.5 mm. Χαλκός 35 µm επιτρέπει τη μεταφορά ρευμάτων έως 2-3 A ανά φαρδιά διαδρομή χωρίς υπερθέρμανση, εφόσον το επιτρέπει ο σχεδιασμός του ίχνους. Για μεγαλύτερα ρεύματα ή απαγωγή θερμότητας απαιτείται λεπτομερής ανάλυση.
Μπορεί να κοπεί και να τρυπηθεί εύκολα η πλακέτα για προσαρμογή σε έργα διαφορετικών μεγεθών και σχημάτων;
Ναι, η πλακέτα μπορεί να κοπεί με χειροπρίονο ή περιστροφικό εργαλείο και να τρυπηθεί με τρυπάνια καρβιδίου για FR4. Είναι απαραίτητη η χρήση προστασίας αναπνοής, καθώς η σκόνη fiberglass είναι ερεθιστική. Οι διαστάσεις 15 cm x 20 cm έχουν ανοχή περίπου ±0.5 mm.
Ισχύει κάποια κανονιστική απαίτηση ασφαλείας ή ταξινόμηση για αυτόν τον τύπο υλικού PCB;
Το υλικό FR4 που χρησιμοποιείται σε PCBs συνήθως πληροί τα πρότυπα UL94-V0 για επιβράδυνση φλόγας, πράγμα που σημαίνει ότι αυτοσβήνει όταν απομακρυνθεί η πηγή ανάφλεξης. Παρ’ όλα αυτά, είναι απαραίτητο να επιβεβαιωθεί με τον κατασκευαστή αν αυτή η συγκεκριμένη πλακέτα διαθέτει πιστοποίηση UL. Δεν είναι κατάλληλη για εφαρμογές υψηλής τάσης ή θερμοκρασίες άνω των 130°C.
Ποιες πρακτικές συνιστώνται για να παραταθεί η διάρκεια ζωής της πλακέτας και να αποφευχθεί η οξείδωση του εκτεθειμένου χαλκού πριν από το κασσιτέρωμα;
Συνιστάται ο χειρισμός της πλακέτας με γάντια για αποφυγή δακτυλικών αποτυπωμάτων, η αποθήκευσή της σε ξηρό μέρος και μακριά από διαβρωτικούς παράγοντες. Αν δεν πρόκειται να χρησιμοποιηθεί άμεσα, η εφαρμογή μιας λεπτής στρώσης flux ή προστατευτικού βερνικιού πάνω στον χαλκό μπορεί να μειώσει την οξείδωση. Η εκτέλεση κασσιτερώματος ή συγκόλλησης λίγο μετά τη χάραξη εξασφαλίζει καλύτερη πρόσφυση.
Από ποιο υλικό είναι κατασκευασμένη αυτή η πλακέτα PCB;
Η πλακέτα είναι κατασκευασμένη από fiberglass FR4, γνωστό για την αντοχή και τη διάρκεια ζωής του.
Ποιες είναι οι διαστάσεις και το πάχος της πλακέτας;
Η πλακέτα έχει διαστάσεις 15 x 20 cm και πάχος 1.5 mm.
Είναι πλακέτα μονής ή διπλής όψης;
Είναι πλακέτα τυπωμένου κυκλώματος μονής όψης με επικάλυψη χαλκού.
Για τι είδους έργα είναι κατάλληλη αυτή η πλακέτα;
Είναι ιδανική για DIY έργα, πρωτότυπα και ηλεκτρονικές επισκευές που απαιτούν πλακέτα μονής όψης.
Είναι συμβατή με κοινές τεχνικές χάραξης και συγκόλλησης;
Ναι, είναι συμβατή με τυπικές τεχνικές χάραξης και συγκόλλησης για πλακέτες PCB.
