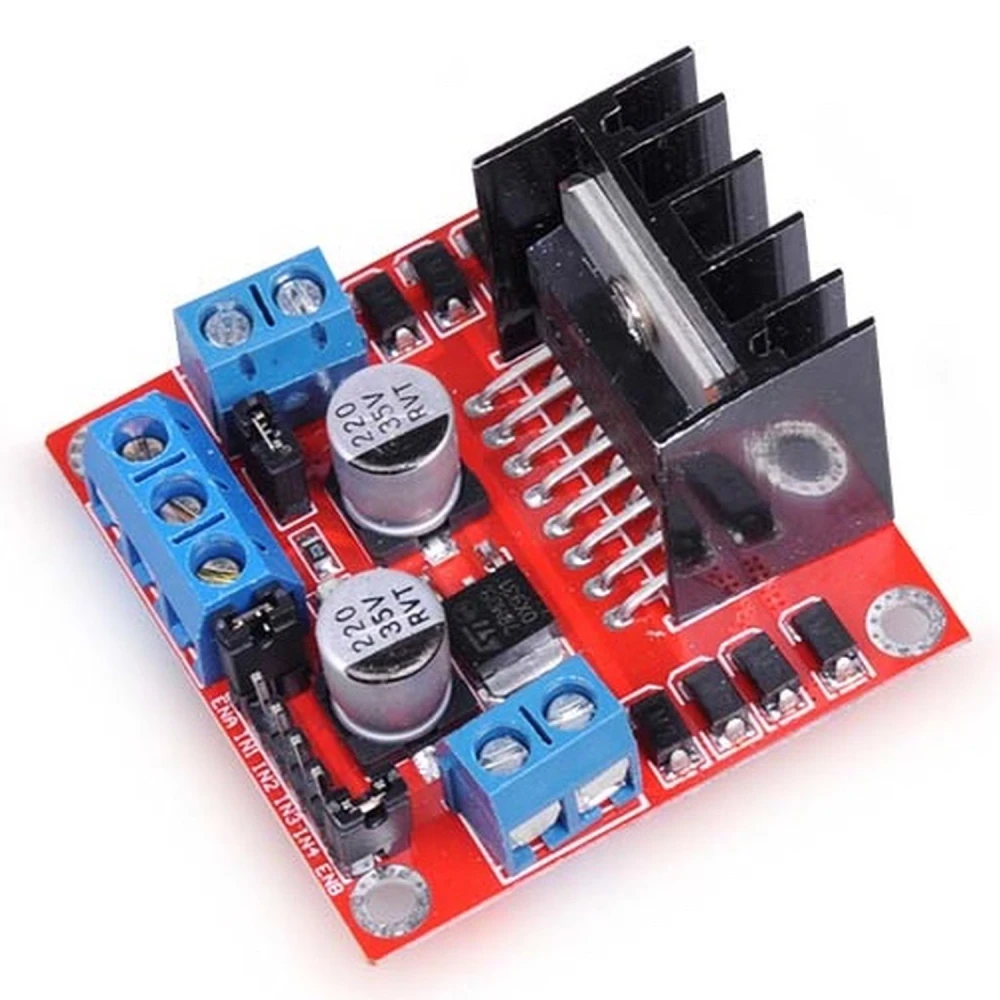

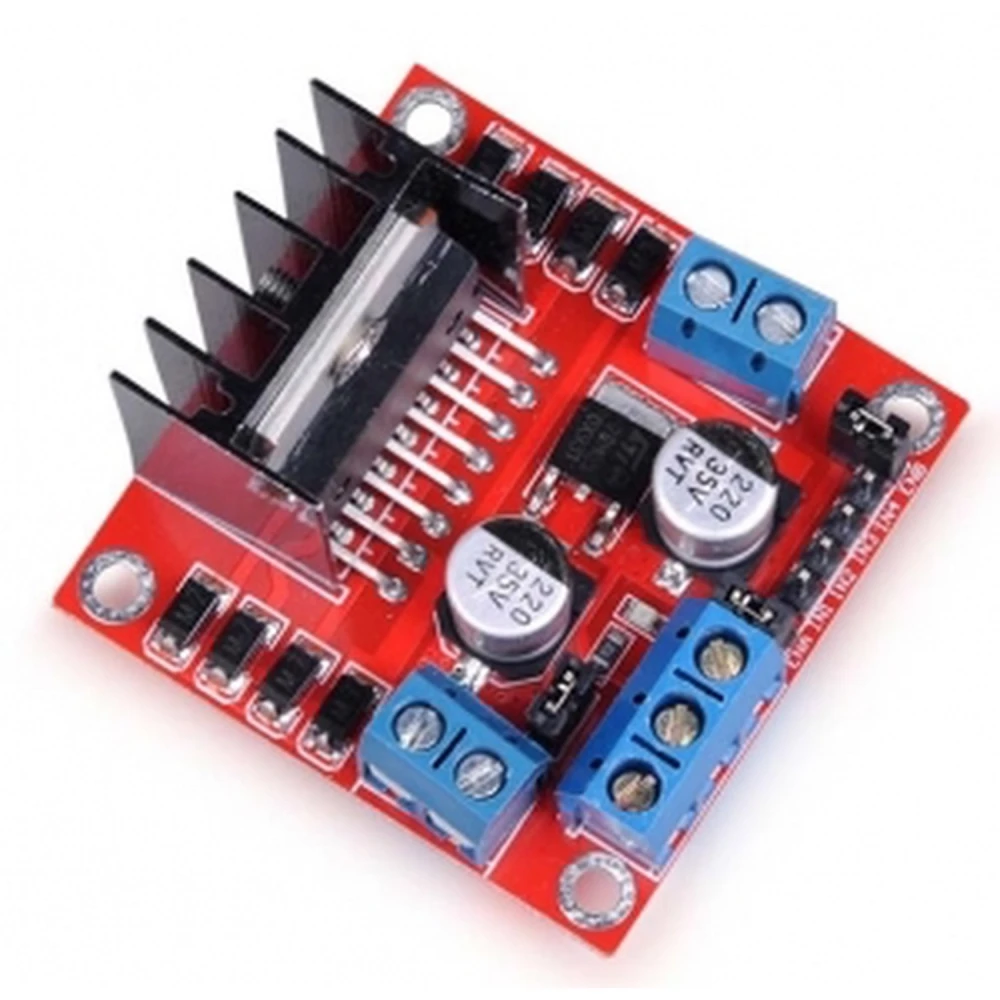

Ελεγκτής μοτέρ L298 διπλή γέφυρα H για Arduino - Satkit
Μάρκα: satkit
7,61€
Περιλαμβάνεται ΦΠΑ (Χωρίς ΦΠΑ: 6,14 €)
Εκπτώσεις ποσότητας
| Ποσότητα | Τιμή | Αποθήκευση |
|---|---|---|
| 2+ | 7,31 € | -4% |
| 10+ | 6,72 € | -12% |
| 20+ | 6,24 € | -18% |
Σε απόθεμα - Αποστέλλεται άμεσα
Κανονική παράδοση
Τετ, Ιούν 17 - Παρ, Ιούν 19
Ταχεία παράδοση
Δευ, Ιούν 15 - Τρί, Ιούν 16
Επιστροφές 30 ημερών
Δωρεάν επιστροφές εντός 30 ημερών
Ασφαλής συναλλαγή
Share:
Δωρεάν παράδοση
Αποστολή από 4,99€
Εύκολες επιστροφές
Πολιτική επιστροφών 30 ημερών
Ασφαλής πληρωμή
100% ασφαλής ολοκλήρωση αγοράς
Εγγύηση ποιότητας
Μόνο αυθεντικά προϊόντα
Γενική περιγραφή
Ο ελεγκτής μοτέρ L298 είναι μια ηλεκτρονική συσκευή σχεδιασμένη για τον έλεγχο μοτέρ συνεχούς ρεύματος (DC) και βηματικών μοτέρ (PAP) σε έργα ηλεκτρονικής και ρομποτικής, ειδικά με πλατφόρμες Arduino. Αυτός ο ελεγκτής χρησιμοποιεί διπλή γέφυρα H που επιτρέπει τον έλεγχο της κατεύθυνσης και της ταχύτητας του μοτέρ με μεγάλη ακρίβεια.
Κύρια χαρακτηριστικά
- Ελαφρύς και ισχυρός, ιδανικός για φορητά και compact έργα.

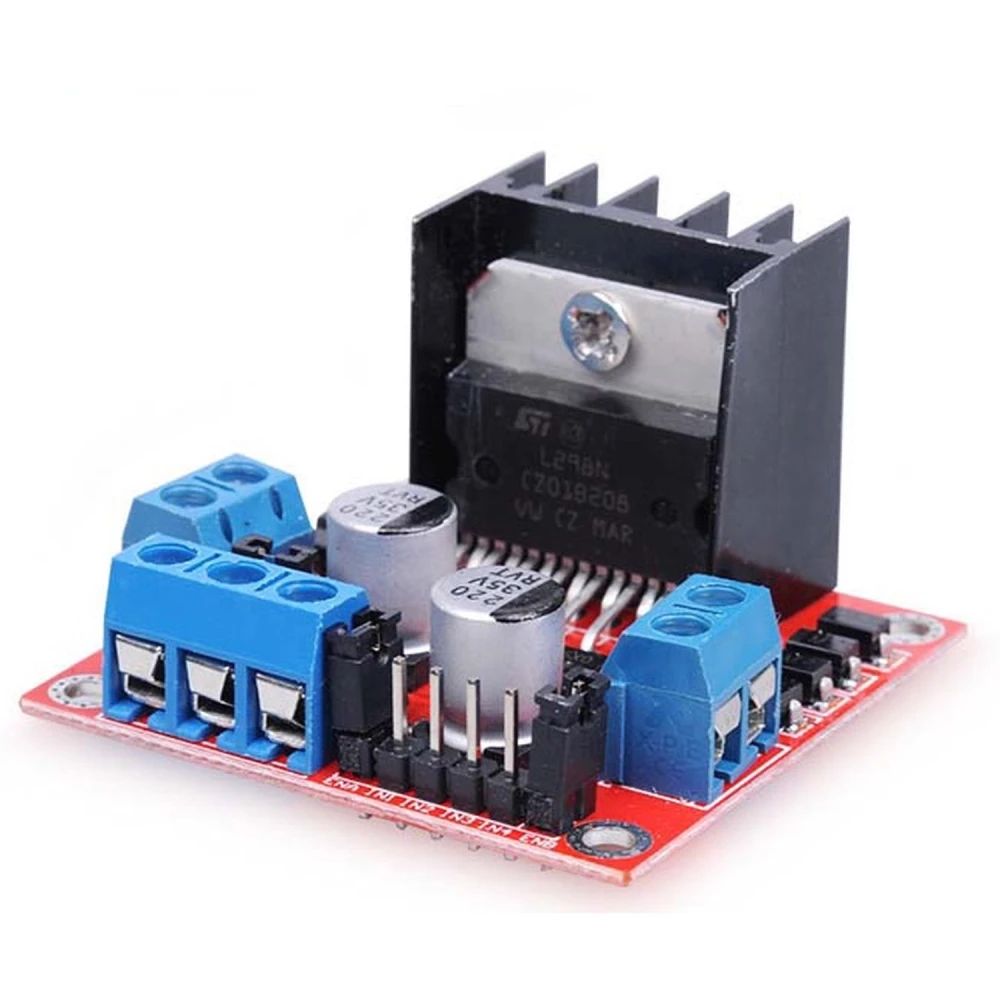

- Ενσωματωμένη ψύκτρα για αποφυγή υπερθέρμανσης και παράταση της διάρκειας ζωής του ελεγκτή.
- Προστασία FWD που αποτρέπει ζημιές από απότομες αλλαγές στη φορά περιστροφής του μοτέρ.
- Διακόπτης τροφοδοσίας για εύκολο έλεγχο ενεργοποίησης και απενεργοποίησης.

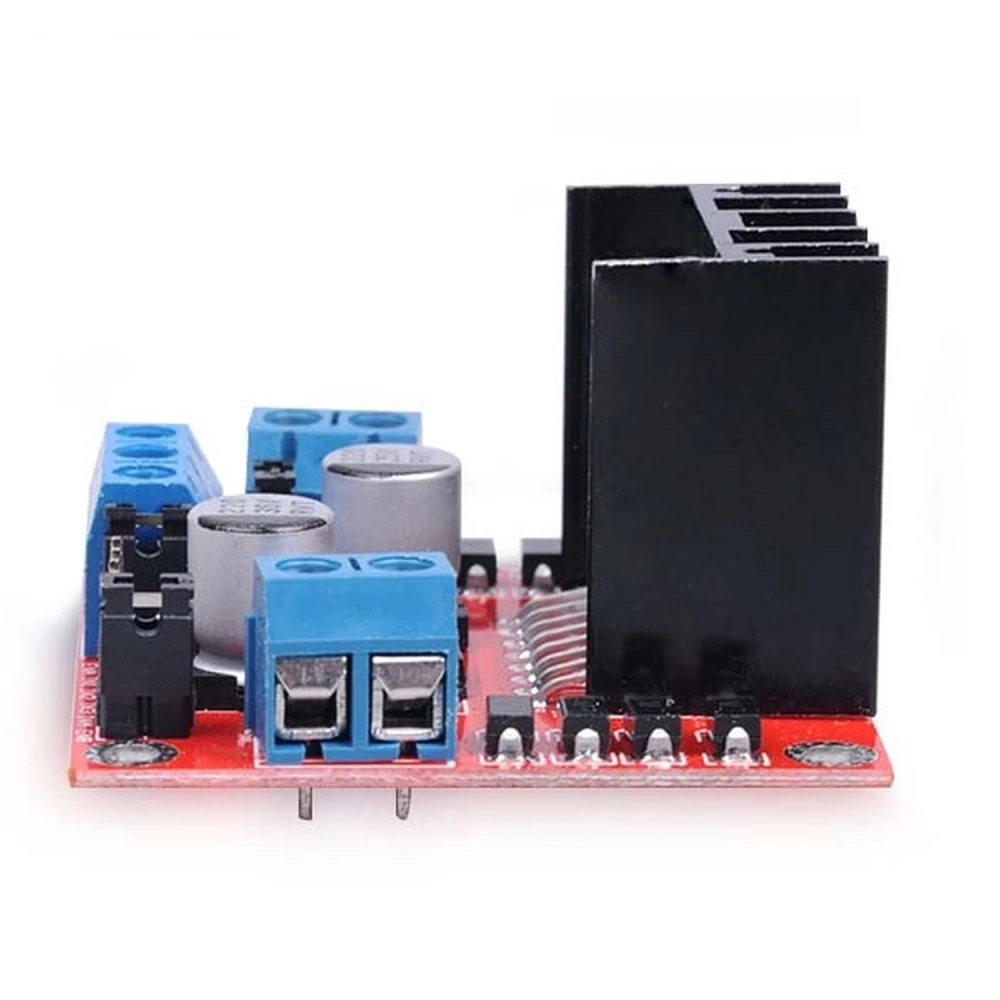

- LED ένδειξης λειτουργίας και κατεύθυνσης για εύκολη οπτική παρακολούθηση της κατάστασης του μοτέρ.
- Δύο έξοδοι DC που επιτρέπουν τη σύνδεση μοτέρ DC ή βηματικών μοτέρ.
- Οπές για σταθερή τοποθέτηση σε σασί ή κατασκευή, διευκολύνοντας την ενσωμάτωση σε έργα.
Τεχνικές προδιαγραφές
- Driver: L298
- Τροφοδοσία μοτέρ: 6-35V DC
- Μέγιστο ρεύμα: 2 Amperios ανά έξοδο (4A συνολικά ή γεφυρωμένο)
- Ανεξάρτητη λογική τροφοδοσία: 5-7V
- Ρεύμα για λογική: περίπου 36 mA
- TTL επίπεδα: Χαμηλό μεταξύ -0.3V και 1.5V, υψηλό μεταξύ 2.3V και Vss
- Μέγιστη ισχύς: 25W
Τυπικές χρήσεις
Αυτός ο ελεγκτής είναι ιδανικός για έργα ρομποτικής, αυτοματισμού και γενικού ελέγχου μοτέρ. Μπορεί να χειριστεί βηματικά μοτέρ για ακριβή τοποθέτηση ή μοτέρ DC για εφαρμογές που απαιτούν έλεγχο ταχύτητας και κατεύθυνσης. Είναι συμβατός με πλακέτες Arduino και άλλους μικροελεγκτές που υποστηρίζουν σήματα TTL.
Συμβατότητα
Συμβατός με Arduino και άλλα συστήματα που χρησιμοποιούν επίπεδα TTL για λογικό έλεγχο. Απαιτεί κατάλληλη εξωτερική τροφοδοσία για τα συνδεδεμένα μοτέρ, εντός του εύρους 6 έως 35V DC.
- Ελαφρύς και ισχυρός για compact έργα
- Ενσωματωμένη ψύκτρα για αποφυγή υπερθέρμανσης
- Προστασία FWD για απότομες αλλαγές φοράς
- Διακόπτης τροφοδοσίας για εύκολο έλεγχο
- LED ενδείξεις λειτουργίας και κατεύθυνσης
- 2 έξοδοι DC για μοτέρ ή βηματικό μοτέρ
- Σταθερή τοποθέτηση με οπές για σασί
- Τροφοδοσία μοτέρ: 6-35V DC
- Μέγιστο ρεύμα: 2A ανά έξοδο (4A συνολικά)
- Τροφοδοσία λογικής: 5-7V με 36 mA
- Μέγιστη ισχύς: 25W
Ερωτήσεις & Απαντήσεις πελατών
Τι είδους motors μπορεί να ελέγξει το διπλό H-bridge L298 και ποιο είναι το όριο ρεύματός του;
Ο controller είναι κατάλληλος για DC motors και bipolar stepper motors. Κάθε κανάλι υποστηρίζει έως 2 A συνεχόμενα (4 A μέγιστο με γεφύρωση εξόδων), με τάσεις από 6 έως 35 V DC για motors. Συνιστάται να μην υπερβαίνετε αυτά τα όρια για να αποφευχθούν μόνιμες βλάβες.
Τι φροντίδα πρέπει να έχω για να αποφύγω υπερθέρμανση ή ζημιές από υπερφόρτωση;
Το module περιλαμβάνει heatsink για θερμική διαχείριση, αλλά σε μέγιστα φορτία ή με κακό αερισμό μπορεί να απαιτηθεί επιπλέον ψύξη. Είναι απαραίτητο να μην ξεπερνάτε τα 2 A ανά κανάλι και να ελέγχετε ότι το άθροισμα των ρευμάτων δεν υπερβαίνει τη συνολική ικανότητα. Η παρακολούθηση της θερμοκρασίας με αφή κατά τη λειτουργία βοηθά στην αποφυγή βλαβών.
Ποιες είναι οι ηλεκτρικές απαιτήσεις για την τροφοδοσία των motors και της λογικής;
Απαιτούνται δύο τροφοδοσίες: μία για τα motors (6–35 V DC, ανάλογα με το motor) και μία για τη λογική (5–7 V DC, τυπική κατανάλωση 36 mA). Το module επιτρέπει τον διαχωρισμό των γειώσεων για αποφυγή ηλεκτρικών θορύβων. Η χρήση σταθεροποιημένων τροφοδοτικών μειώνει τους κινδύνους.
Υπάρχουν περιορισμοί στη χρήση αυτού του controller με σύγχρονα microcontrollers 3.3 V όπως ESP32 ή Raspberry Pi Pico;
Ναι. Το L298 δέχεται TTL inputs· ωστόσο, τα υψηλά επίπεδα απαιτούν τουλάχιστον 2.3 V για να αναγνωριστούν ως 'high'. Με microcontrollers 3.3 V δεν υπάρχει πρόβλημα, αλλά δεν είναι άμεσα συμβατό με επίπεδα 1.8 V. Για χαμηλότερα σήματα, συνιστάται buffer ή level shifter.
Σε σύγκριση με άλλους σύγχρονους controllers όπως το DRV8825 ή το BTS7960, ποια είναι τα αντικειμενικά πλεονεκτήματα και μειονεκτήματα του L298;
Το L298 είναι στιβαρό, εύκολο στη συντήρηση και οικονομικό, αλλά παρουσιάζει μεγαλύτερη θερμική απώλεια και χαμηλότερη απόδοση (~70%) σε σύγκριση με MOSFET drivers όπως το DRV8825 (>90%). Δεν προσφέρει προηγμένο microstepping ούτε ενσωματωμένη έξυπνη προστασία. Είναι ιδανικό για ανθεκτικά prototypes, αλλά όχι για projects όπου η ενεργειακή απόδοση ή ο ακριβής έλεγχος είναι κρίσιμα.
Τι είδους μοτέρ μπορώ να ελέγξω με αυτόν τον ελεγκτή L298;
Μπορείτε να ελέγξετε μοτέρ συνεχούς ρεύματος (DC) και βηματικά μοτέρ (PAP) με αυτόν τον ελεγκτή.
Ποιο είναι το εύρος τάσης για την τροφοδοσία των μοτέρ;
Ο ελεγκτής υποστηρίζει τροφοδοσία μοτέρ από 6 έως 35V DC.
Πόσο ρεύμα μπορεί να διαχειριστεί ανά έξοδο;
Μπορεί να διαχειριστεί έως 2 amperios ανά έξοδο, με σύνολο 4 amperios αν οι έξοδοι γεφυρωθούν.
Είναι συμβατός με Arduino;
Ναι, είναι συμβατός με Arduino και άλλους μικροελεγκτές που χρησιμοποιούν επίπεδα TTL για τη λογική.
Τι προστασία έχει ο ελεγκτής για να αποφεύγονται ζημιές;
Περιλαμβάνει προστασία FWD για αποφυγή ζημιών από απότομες αλλαγές στη φορά περιστροφής του μοτέρ και ενσωματωμένη ψύκτρα για αποφυγή υπερθέρμανσης.
