Προγραμματιστής CH341A Μετατροπέας USB σε UART IIC SPI I2C
Μάρκα: satkit
7,44€
Περιλαμβάνεται ΦΠΑ (Χωρίς ΦΠΑ: 6,00 €)
Περιορισμένο απόθεμα
Κανονική παράδοση
Πέμ, Ιούν 18 - Δευ, Ιούν 22
Ταχεία παράδοση
Τρί, Ιούν 16 - Τετ, Ιούν 17
Επιστροφές 30 ημερών
Δωρεάν επιστροφές εντός 30 ημερών
Ασφαλής συναλλαγή
Share:
Δωρεάν παράδοση
Αποστολή από 4,99€
Εύκολες επιστροφές
Πολιτική επιστροφών 30 ημερών
Ασφαλής πληρωμή
100% ασφαλής ολοκλήρωση αγοράς
Εγγύηση ποιότητας
Μόνο αυθεντικά προϊόντα

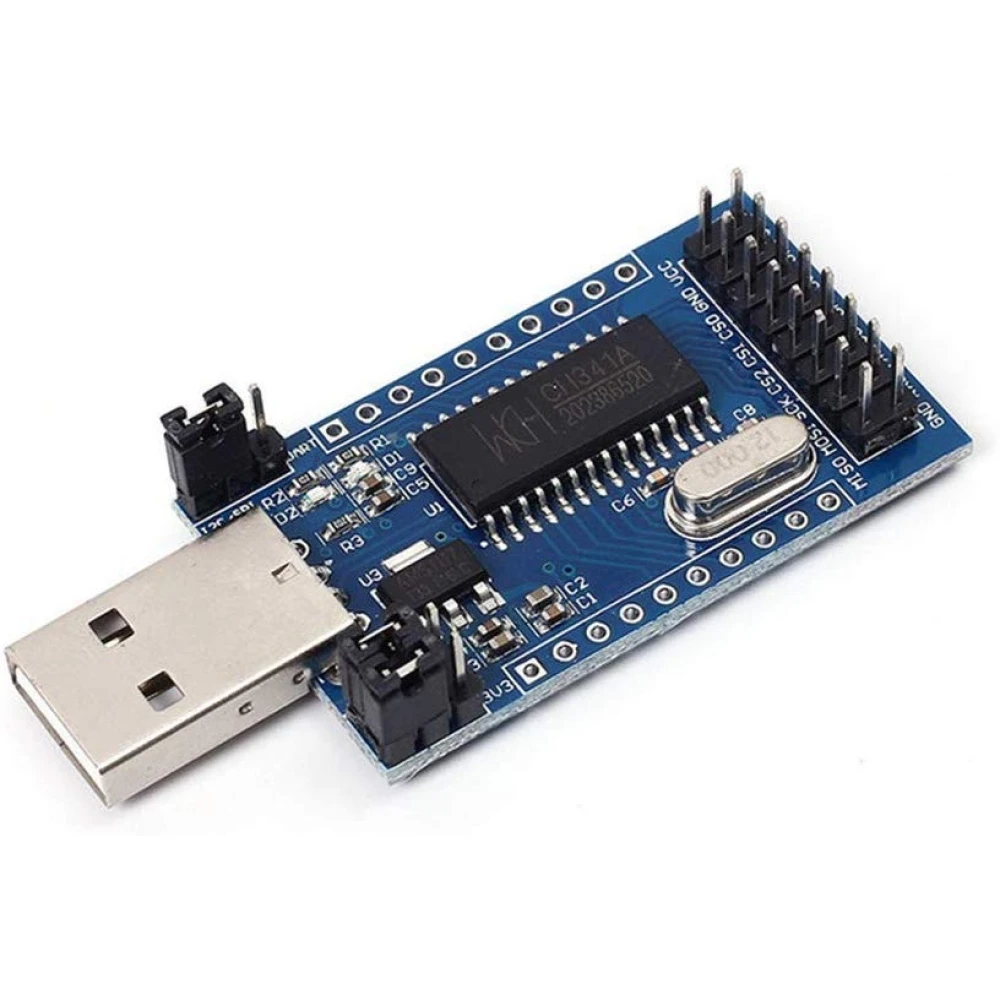

Ο Προγραμματιστής CH341A Μετατροπέας USB σε UART IIC SPI I2C είναι ένα module μετατροπής USB εξοπλισμένο με το chip CH341A, το οποίο λειτουργεί ως προσαρμογέας διαύλου USB. Αυτή η συσκευή παρέχει πολλαπλές διεπαφές, συμπεριλαμβανομένης της ασύγχρονης σειριακής θύρας, της παράλληλης θύρας, της εκτύπωσης και μιας κοινής σύγχρονης σειριακής διεπαφής 2 και 4 γραμμών. Είναι ένα απαραίτητο εργαλείο για σειριακή επέκταση, προγραμματισμό EEPROM μέσω διεπαφής I2C, διεπαφή SPI, προγραμματισμό FLASH και MCU STC, αποσφαλμάτωση προγραμμάτων, συλλογή δεδομένων και άλλα.
Κύρια χαρακτηριστικά:
- Υποστηρίζει μετατροπή USB σε παράλληλη θύρα εκτυπωτή και EPP ή παράλληλη θύρα MEM.
- Συμβατό με USB σε UART, I2C και SPI.
- Επιλέξιμη τάση εξόδου και επίπεδο σήματος μεταξύ 3.3V και 5V.
- Ενδείξεις LED για την κατάσταση λειτουργίας UART και SPI/I2C.

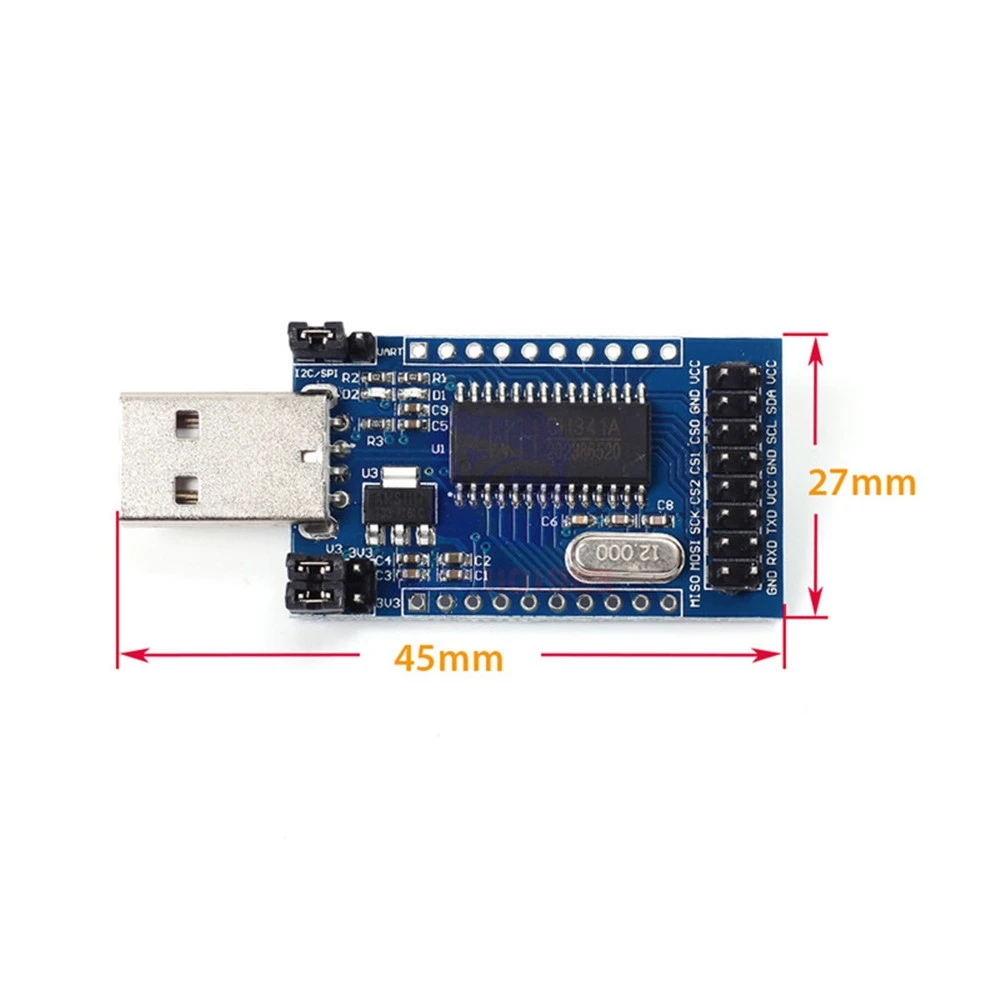

- Συμπαγές μέγεθος πλακέτας: 45 x 27 mm.
Τεχνικές προδιαγραφές:

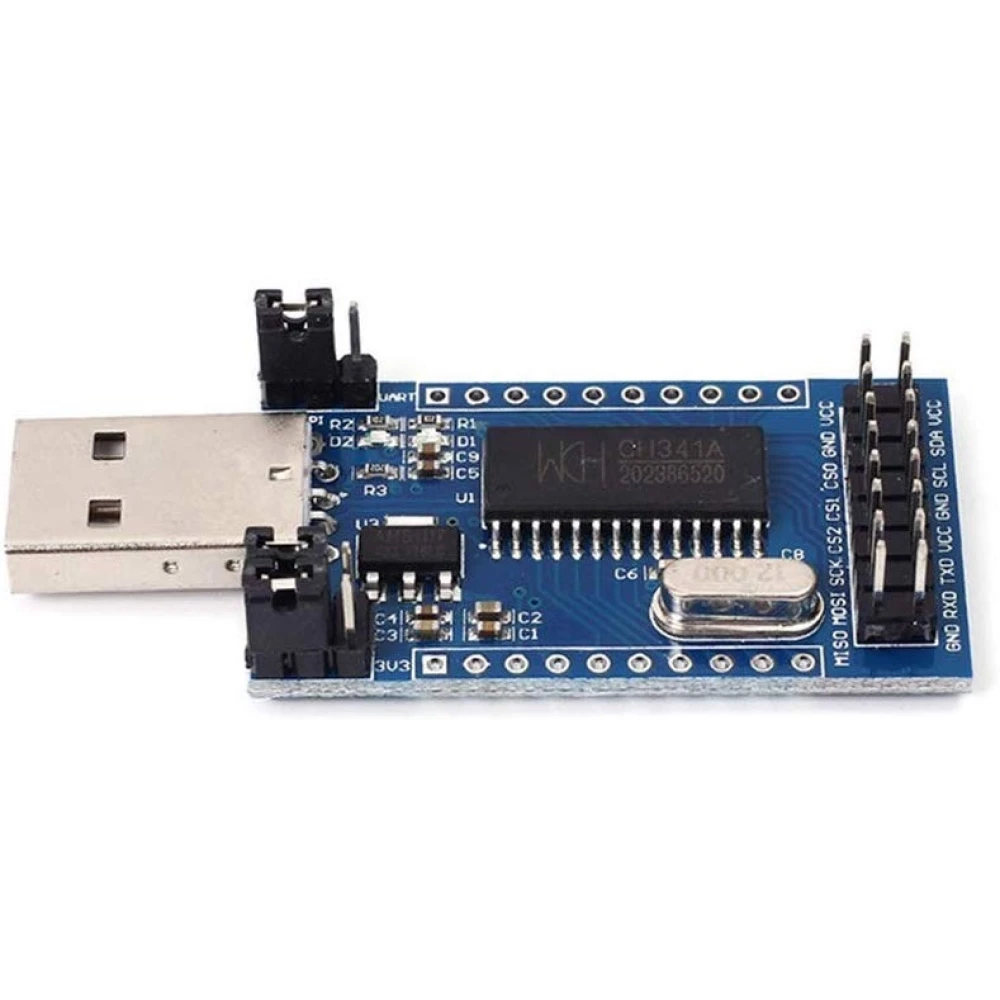

- Διεπαφή UART: VCC, RXD, TXD, GND.
- Διεπαφή I2C: VCC, SDA, SCL, GND.
- Διεπαφή SPI: MISO, MOSI, SCK, CS2, CS1, CS0, GND, VCC.

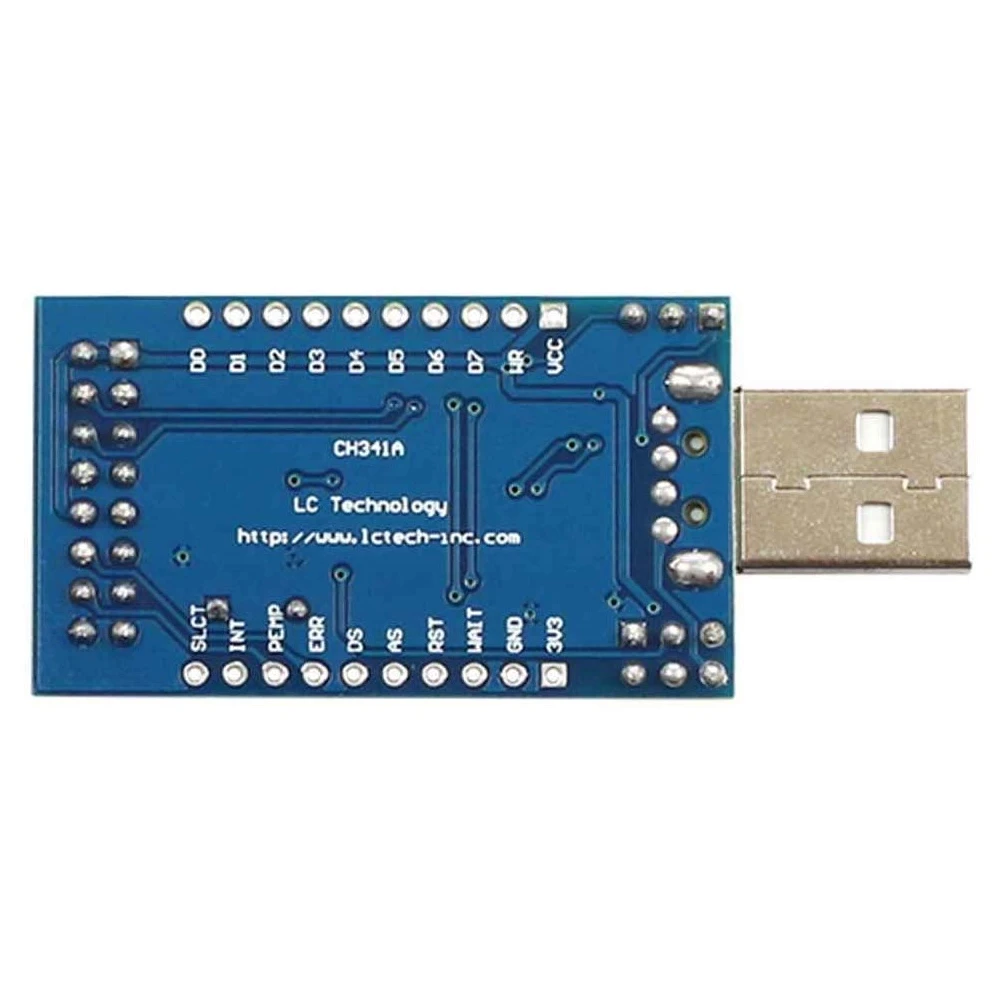

- Θύρα εκτύπωσης και θύρα EPP/MEM με pin 10P 2.54mm (ανατρέξτε στο εγχειρίδιο για τον ορισμό των pins).

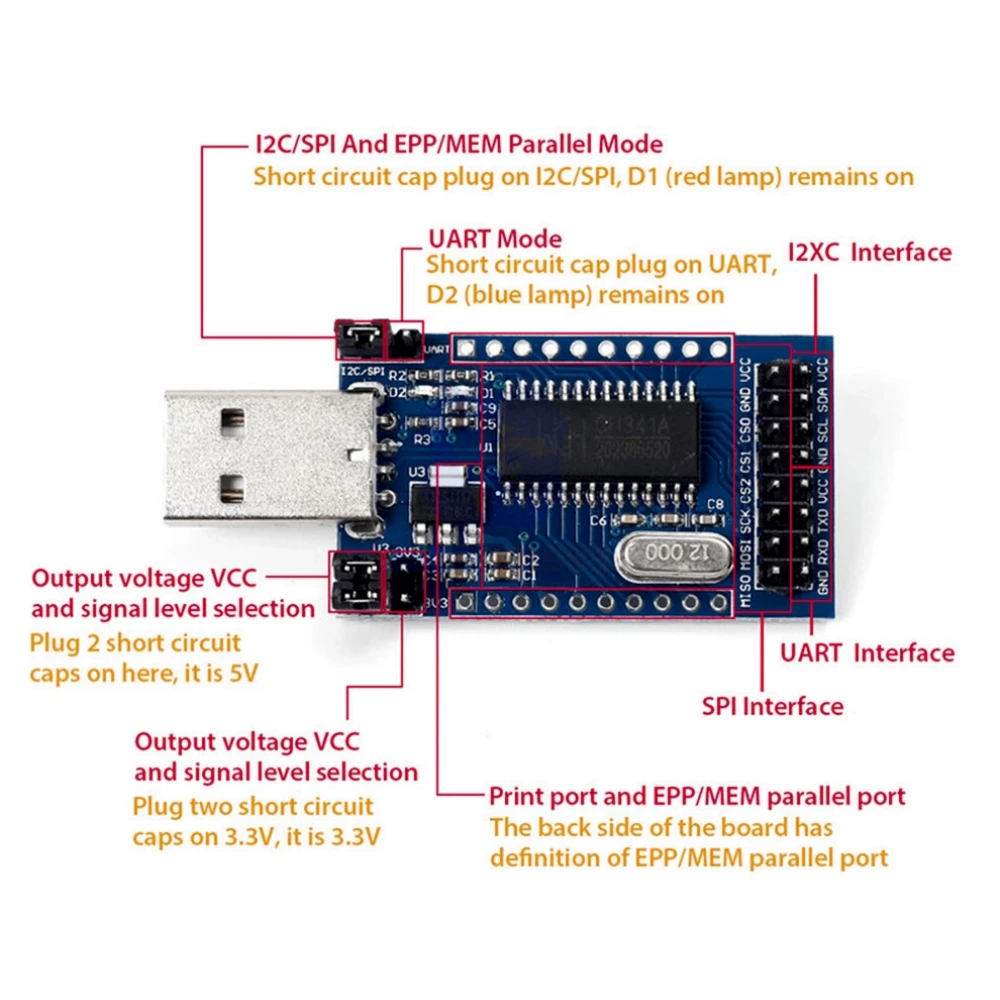

Τρόποι λειτουργίας:
- Λειτουργία UART: το καπάκι του jumper στη θέση UART, η μπλε ενδεικτική λυχνία D2 αναμμένη.
- Λειτουργία παράλληλης I2C/SPI και EPP/MEM: το καπάκι του jumper στη θέση I2C/SPI, η κόκκινη ενδεικτική λυχνία D1 αναμμένη.
- Λειτουργία παράλληλης θύρας εκτυπωτή: αποσυνδέστε τα jumpers και συνδέστε μαζί τα SDA και SCL.
Επιλογή τάσης εξόδου:
- Το καπάκι του jumper 2 στη μεριά 3V3 για 3.3V.
- Το καπάκι του jumper 2 στην άλλη μεριά για 5V.
Αυτός ο προγραμματιστής είναι ιδανικός για χρήστες που χρειάζονται μια οικονομική και λειτουργική λύση για προγραμματισμό και αποσφαλμάτωση ηλεκτρονικών συσκευών που απαιτούν διεπαφές UART, I2C, SPI ή παράλληλη θύρα. Ο συμπαγής σχεδιασμός και η ευελιξία του τον καθιστούν ιδανικό για projects ηλεκτρονικής, ανάπτυξη firmware και συντήρηση hardware.
- Υποστηρίζει USB σε παράλληλη θύρα, UART, I2C και SPI
- Επιλέξιμη τάση εξόδου: 3.3V ή 5V
- Ενδείξεις LED για κατάσταση UART και SPI/I2C
- Συμπαγές μέγεθος: 45 x 27 mm
- Συμβατό με προγραμματισμό EEPROM, FLASH και MCU STC
Ερωτήσεις & Απαντήσεις πελατών
Ποιες είναι οι διαστάσεις, το βάρος και τα κύρια υλικά του module CH341A;
Το module έχει διαστάσεις 45 mm μήκος x 27 mm πλάτος, χρησιμοποιεί κυρίως PCB από fiberglass (FR4) και ηλεκτρονικά εξαρτήματα SMD. Το εκτιμώμενο βάρος είναι κάτω από 20 γραμμάρια, διευκολύνοντας την ενσωμάτωσή του σε protoboards ή compact projects.
Ποιες είναι οι απαιτήσεις τροφοδοσίας και η συμβατότητα συστημάτων αυτού του converter;
Το CH341A τροφοδοτείται απευθείας από τη θύρα USB (5V) του υπολογιστή. Μπορεί να επιλέξει την τάση εξόδου και τα επίπεδα σήματος σε 3.3 V ή 5 V μέσω jumpers. Είναι συμβατό με συστήματα Windows, ορισμένες διανομές Linux και macOS, αν και η διαθεσιμότητα και η ευκολία εγκατάστασης των drivers μπορεί να διαφέρει ανάλογα με το λειτουργικό σύστημα και την έκδοσή του.
Ο προγραμματιστής CH341A απαιτεί βαθμονόμηση ή περιοδική συντήρηση για αξιόπιστη χρήση;
Το module δεν απαιτεί βαθμονόμηση ή περιοδική συντήρηση. Συνιστάται να διατηρούνται καθαροί οι σύνδεσμοι και να αποφεύγεται η έκθεση σε υγρασία ή ηλεκτροστατικές εκκενώσεις. Σε κανονικές συνθήκες και με σωστή χρήση, η αντοχή εξαρτάται κυρίως από τον φυσικό χειρισμό και την αντιστατική προστασία.
Ποιοι είναι οι σημαντικοί περιορισμοί του CH341A ως προς τις ταχύτητες μετάδοσης και τις ανοχές σήματος;
Το CH341A υποστηρίζει ταχύτητες USART έως 2 Mbps, στο SPI συνήθως έως 12 MHz και στο I2C έως 400 kHz (Fast mode). Τα ρυθμιζόμενα λογικά επίπεδα προσφέρουν κάποια ευελιξία (3.3V/5V), αλλά μπορεί να παρουσιαστούν σφάλματα όταν συνδέονται συσκευές που απαιτούν πολύ αυστηρές ανοχές χρονισμού ή ενσωματώσεις περισσότερων από ενός πρωτοκόλλου ταυτόχρονα. Δεν συνιστάται για NAND flash μεγάλου μεγέθους.
Σε τι χρησιμοποιείται ο προγραμματιστής CH341A;
Χρησιμοποιείται για μετατροπή USB σε διεπαφές UART, I2C, SPI και παράλληλη θύρα, επιτρέποντας τον προγραμματισμό και την αποσφαλμάτωση ηλεκτρονικών συσκευών.
Ποιες τάσεις σήματος υποστηρίζει ο προγραμματιστής CH341A;
Επιτρέπει την επιλογή τάσης εξόδου και επιπέδων σήματος 3.3V ή 5V μέσω jumper στην πλακέτα.
Ο προγραμματιστής CH341A έχει ενδείξεις κατάστασης;
Ναι, διαθέτει ενδεικτικές λυχνίες για τις λειτουργίες UART και SPI/I2C που δείχνουν την κατάσταση λειτουργίας.
Ποιο είναι το μέγεθος της πλακέτας του προγραμματιστή CH341A;
Το μέγεθος της πλακέτας είναι 45 x 27 mm.
Μπορεί να χρησιμοποιηθεί για προγραμματισμό EEPROM;
Ναι, είναι συμβατό με προγραμματισμό EEPROM μέσω της διεπαφής I2C.
