Μονάδα ρελέ WiFi 4 καναλιών ESP8266 για απομακρυσμένο έλεγχο smart home
Μάρκα: satkit
8,68€
Περιλαμβάνεται ΦΠΑ (Χωρίς ΦΠΑ: 7,00 €)
Περιορισμένο απόθεμα
Κανονική παράδοση
Τετ, Ιούν 3 - Παρ, Ιούν 5
Ταχεία παράδοση
Δευ, Ιούν 1 - Τρί, Ιούν 2
Επιστροφές 30 ημερών
Δωρεάν επιστροφές εντός 30 ημερών
Ασφαλής συναλλαγή
Share:
Δωρεάν παράδοση
Αποστολή από 4,99€
Εύκολες επιστροφές
Πολιτική επιστροφών 30 ημερών
Ασφαλής πληρωμή
100% ασφαλής ολοκλήρωση αγοράς
Εγγύηση ποιότητας
Μόνο αυθεντικά προϊόντα

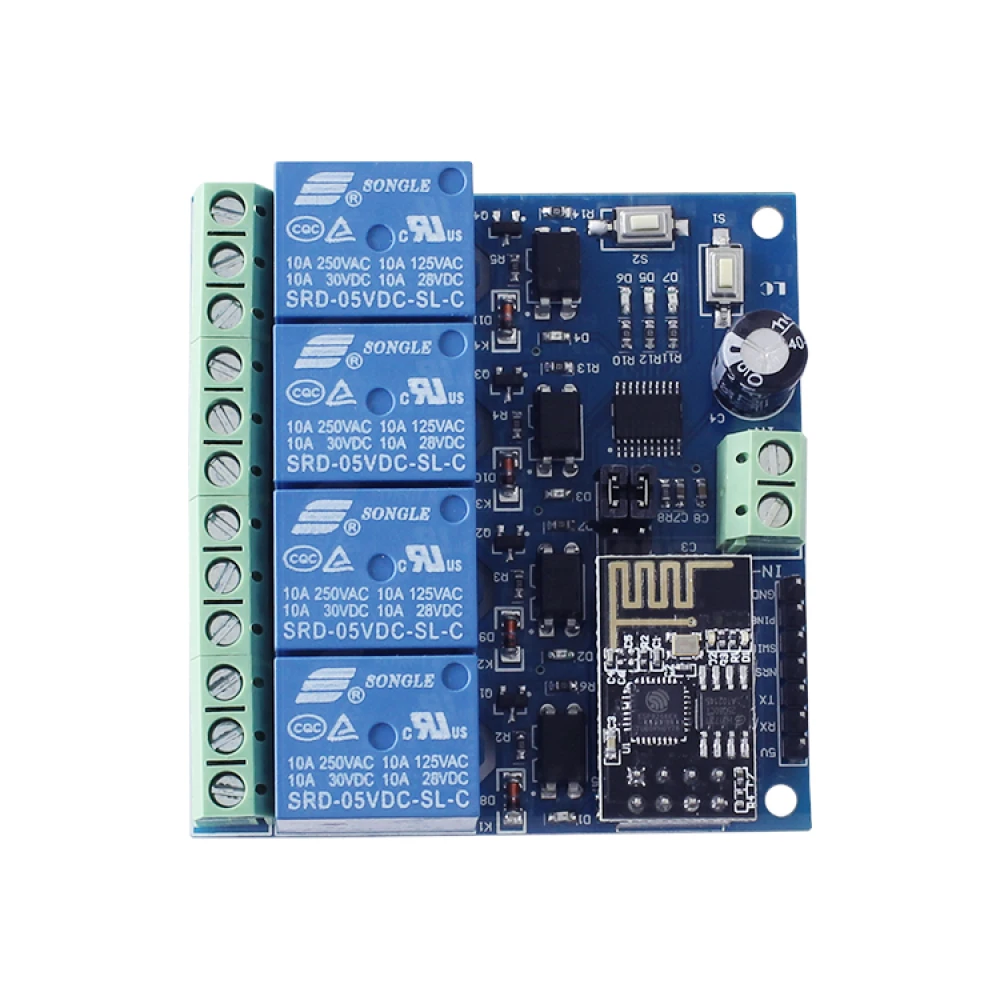

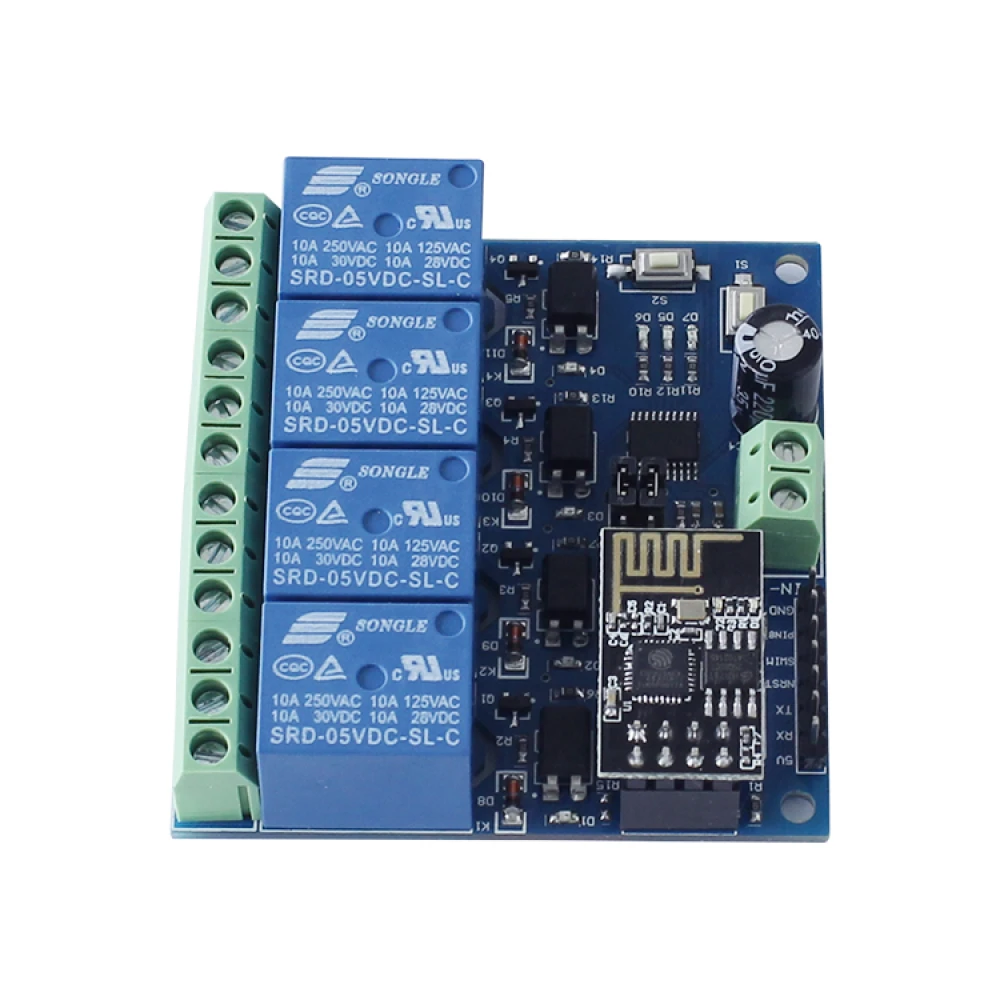

Η μονάδα ρελέ WiFi 4 καναλιών ESP8266 είναι μια συσκευή σχεδιασμένη για απομακρυσμένο έλεγχο ηλεκτρικών συσκευών μέσω σύνδεσης WiFi, ιδανική για έργα οικιακού αυτοματισμού και έξυπνα σπίτια. Αυτή η μονάδα ενσωματώνει ένα WiFi module ESP-01 και ένα MCU 8 bits, προσφέροντας μια σταθερή και εύκολη στη ρύθμιση λύση για τον έλεγχο έως και τεσσάρων ρελέ ταυτόχρονα.
Κύρια χαρακτηριστικά:
- Ενσωματωμένα υψηλής ποιότητας MCU και WiFi module ESP-01.
- Δύο τρόποι λειτουργίας: απευθείας λειτουργία μεταξύ τηλεφώνου και μονάδας ή μέσω WiFi router.
- Πρόσθετη λειτουργία ως USB module όταν αποσυνδεθεί το ESP-01.
- Απόσταση μετάδοσης σε ανοιχτό χώρο έως 100 meters.
- Εύκολη ρύθμιση μέσω τεχνολογίας Smartconfig για τον λογαριασμό και τον κωδικό WiFi.
- Ρελέ 12 V με δυνατότητα 10 A για 250 V AC και 30 V DC, με προστασία ρεύματος και υψηλή αντοχή (έως 100,000 κύκλους).
- LED ενδείξεις για την κατάσταση των ρελέ και των τρόπων λειτουργίας.
- Τέσσερις απομονωτές για υψηλή αντοχή σε παρεμβολές.
- Διεπαφή UART για αποσφαλμάτωση και προγραμματισμό MCU.
- Συμπαγές μέγεθος 60 x 63 mm.
Τεχνικές προδιαγραφές:
- Είσοδος τάσης: 12V (IN+, IN-)
- Σειριακές θύρες UART: 12V, GND, TX, RX
- Κουμπιά: S1 για αλλαγή λειτουργίας (προεπιλεγμένη λειτουργία 1), S2 για επαναφορά

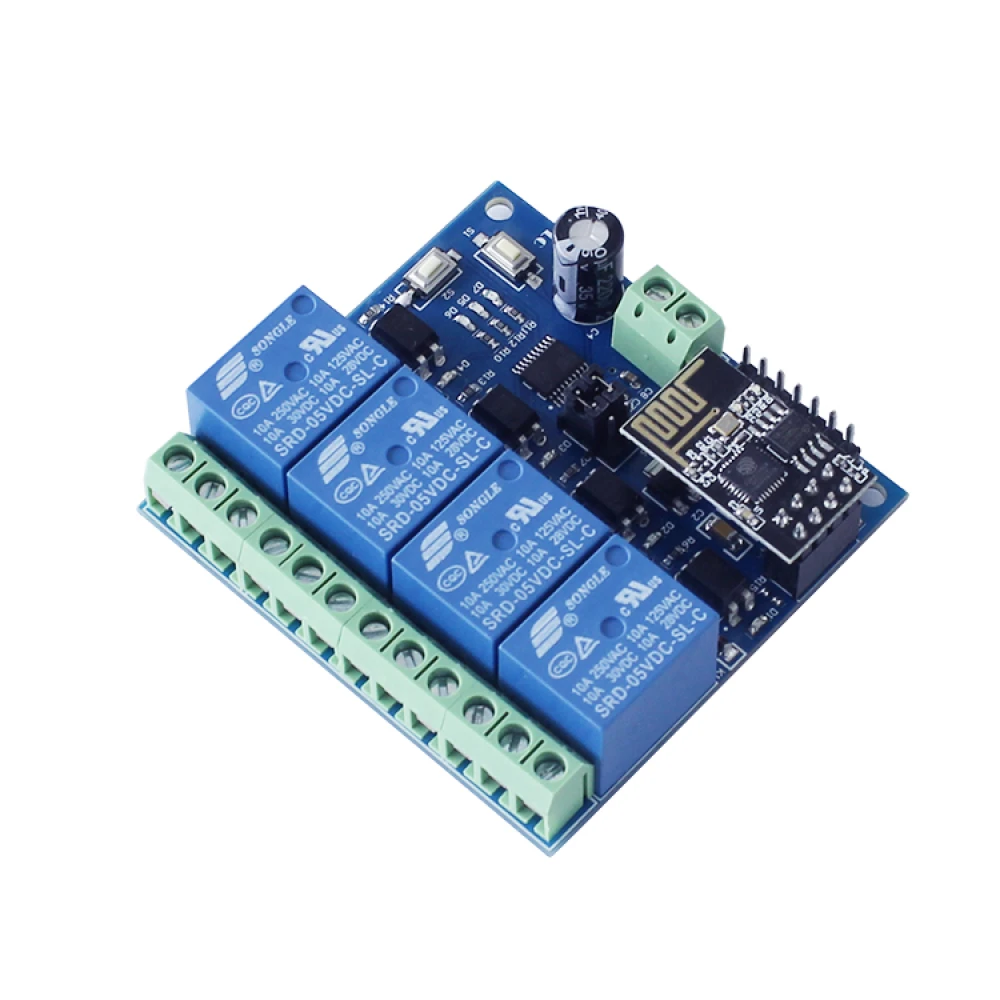

- Ενδεικτικά LED: D1-D4 για τα ρελέ, D7 για λειτουργία 1, D5 για λειτουργία 2, D6 για κατάσταση σύνδεσης

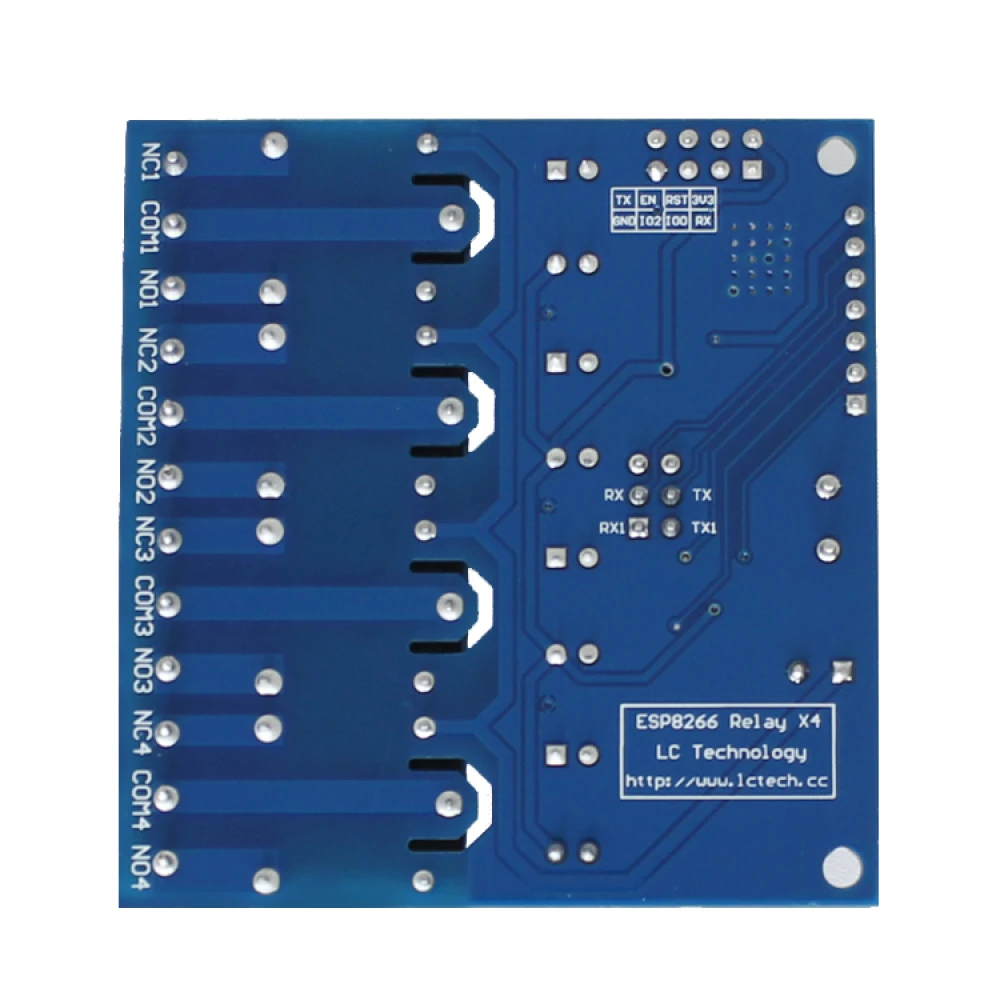

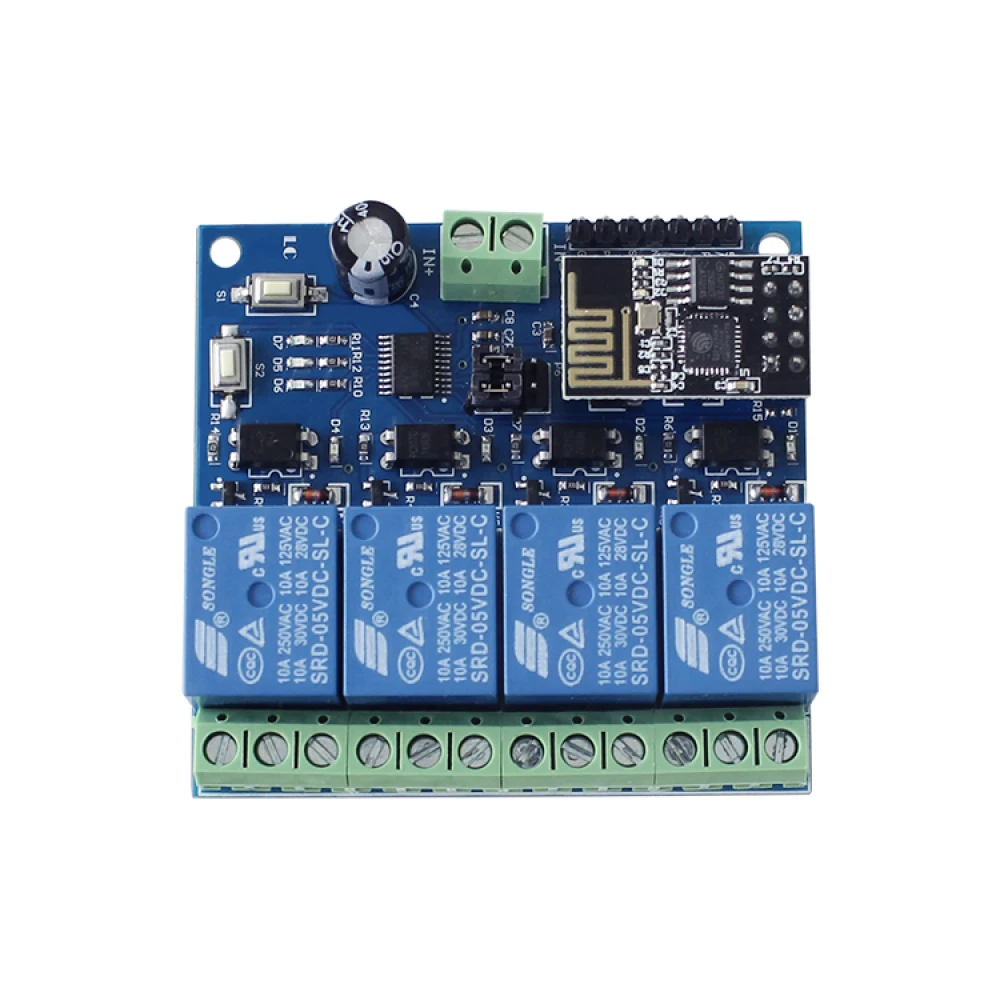

- Ακροδέκτες ρελέ: COM1-COM4 (common), NC1-NC4 (normally closed), NO1-NO4 (normally open)
Τυπική χρήση και συμβατότητα:
Αυτή η μονάδα είναι ιδανική για απομακρυσμένο έλεγχο φώτων, οικιακών συσκευών και άλλων ηλεκτρικών συσκευών σε έργα έξυπνου σπιτιού ή IoT. Συμβατή με εφαρμογές κινητού που διαχειρίζονται τη σύνδεση WiFi και τον έλεγχο TCP, μπορεί να ενσωματωθεί εύκολα σε συστήματα βασισμένα σε Arduino και άλλους μικροελεγκτές που υποστηρίζουν επικοινωνία UART.
Εντολές ελέγχου:
- Άνοιγμα και κλείσιμο ρελέ μέσω συγκεκριμένων δεκαεξαδικών εντολών για κάθε κανάλι.
Περιεχόμενο συσκευασίας:
- 1 x μονάδα ρελέ WiFi ESP8266 4 καναλιών 12V
Με αυτή τη μονάδα ρελέ WiFi 4 καναλιών ESP8266, μπορείτε να υλοποιήσετε αποτελεσματικές και αξιόπιστες λύσεις αυτοματισμού και απομακρυσμένου ελέγχου, διευκολύνοντας τη διαχείριση ηλεκτρικών συσκευών από το smartphone σας οποιαδήποτε στιγμή και οπουδήποτε εντός της εμβέλειας του δικτύου.
- Ελέγξτε έως και 4 ρελέ ταυτόχρονα μέσω WiFi με ESP8266 και MCU 8 bits.
- Δύο τρόποι λειτουργίας: απευθείας σύνδεση ή μέσω WiFi router.
- Ρελέ 12V με δυνατότητα 10A για φορτία AC και DC.
- Εύκολη ρύθμιση με τεχνολογία Smartconfig από app κινητού.
- LED ενδείξεις για την κατάσταση των ρελέ και των τρόπων λειτουργίας.
- Απόσταση μετάδοσης έως 100 meters σε ανοιχτό χώρο.
- Διεπαφή UART για αποσφαλμάτωση και προγραμματισμό MCU.
- Υψηλή αντοχή σε παρεμβολές με 4 ενσωματωμένους απομονωτές.
- Συμπαγές μέγεθος 60 x 63 mm, εύκολη ενσωμάτωση σε έργα.
- Συμβατό με εφαρμογές κινητού για απομακρυσμένο έλεγχο IoT και οικιακό αυτοματισμό.
Ερωτήσεις & Απαντήσεις πελατών
Τι είδους φορτία και έως ποια ισχύ μπορούν να διαχειριστούν τα ρελέ αυτού του module;
Κάθε ρελέ υποστηρίζει έως 10 A στα 250 V AC ή 10 A στα 30 V DC, που αντιστοιχεί σε μέγιστο συνιστώμενο φορτίο 2500 W σε AC ή 300 W σε DC ανά κανάλι. Είναι απαραίτητο να μην υπερβαίνονται αυτά τα όρια για τη διατήρηση της διάρκειας ζωής και της ασφάλειας του module.
Τι περιλαμβάνει το πακέτο και ποιες είναι οι φυσικές διαστάσεις του module;
Το πακέτο περιλαμβάνει την πλακέτα με τέσσερα ρελέ, το module WiFi ESP-01 και τους συνδέσμους. Η πλακέτα έχει διαστάσεις 60 mm x 63 mm. Δεν περιλαμβάνονται καλώδια τροφοδοσίας ούτε προστατευτικό περίβλημα. Το κατά προσέγγιση βάρος είναι 75 g.
Είναι συμβατό με τάσεις τροφοδοσίας διαφορετικές από 12 V και τι συμβαίνει αν συνδεθεί σε 5 V;
Το module έχει σχεδιαστεί για τροφοδοσία 12 V στην είσοδο IN+/IN-. Αν τροφοδοτηθεί με 5 V, τα ρελέ δεν θα ενεργοποιούνται σωστά και μπορεί να εμποδιστεί η λειτουργία του ESP-01. Δεν συνιστάται, ώστε να αποφευχθούν ζημιές ή ασταθής λειτουργία.
Τι συμβαίνει αν υπάρξει πτώση ή διακοπή ρεύματος; Χάνεται η ρύθμιση WiFi;
Το module χρησιμοποιεί τεχνολογία Smartconfig για τη ρύθμιση και αποθήκευση στη μνήμη των πληροφοριών WiFi. Μετά από διακοπή ρεύματος, η ρύθμιση διατηρείται, οπότε δεν χρειάζεται επαναρύθμιση εκτός αν γίνει πλήρες reset.
Πώς συγκρίνεται η ικανότητα απομόνωσης και προστασίας από παρεμβολές σε σχέση με άλλα παρόμοια relay modules;
Αυτό το module ενσωματώνει τέσσερις οπτικούς απομονωτές και διόδους προστασίας σε κάθε κανάλι, μειώνοντας τους κινδύνους από ηλεκτρομαγνητικές παρεμβολές και αιχμές ρεύματος. Αυτό το τοποθετεί πλεονεκτικά σε σχέση με οικονομικά modules χωρίς optocouplers, ειδικά σε βιομηχανικά περιβάλλοντα ή με κινητήρες.
Τι τάση τροφοδοσίας χρειάζεται η μονάδα ρελέ;
Η μονάδα απαιτεί είσοδο τάσης 12V για τη λειτουργία της.
Πόσα κανάλια ρελέ έχει η μονάδα;
Η μονάδα διαθέτει τέσσερα κανάλια ρελέ για τον έλεγχο διαφορετικών συσκευών.
Πώς ελέγχεται η μονάδα ρελέ;
Ελέγχεται μέσω εφαρμογής κινητού που συνδέεται με τη μονάδα μέσω WiFi μέσα στο τοπικό δίκτυο.
Είναι συμβατή με Arduino;
Ναι, η μονάδα μπορεί να ενσωματωθεί με συστήματα Arduino χρησιμοποιώντας τη διεπαφή UART για προγραμματισμό και έλεγχο.
Ποια είναι η μέγιστη απόσταση μετάδοσης WiFi;
Σε ανοιχτό χώρο, η μέγιστη απόσταση μετάδοσης είναι περίπου 100 meters.
