Ethernet Shield W5100 συμβατό με Arduino για Arduino UNO και MEGA

Name: Ethernet Shield W5100 συμβατό με Arduino για Arduino UNO και MEGA
Brand: satkit
SKU: A030203-W5100
Price: 17.98 EUR
Availability: InStock

Μάρκα: satkit

Γίνετε ο πρώτος που θα αξιολογήσει αυτό το προϊόν

17,98€

Περιλαμβάνεται ΦΠΑ (Χωρίς ΦΠΑ: 14,50 €)

Εκπτώσεις ποσότητας

Ποσότητα	Τιμή	Αποθήκευση
2+	17,36 €	-3%
10+	16,74 €	-7%

Περιορισμένο απόθεμα

Κανονική παράδοση Τρί, Ιούν 2 - Πέμ, Ιούν 4

Ταχεία παράδοση Παρ, Μάι 29 - Δευ, Ιούν 1

Επιστροφές 30 ημερών

Ποσότητα

Δωρεάν επιστροφές εντός 30 ημερών

Ασφαλής συναλλαγή

Δωρεάν παράδοση Αποστολή από 4,99€

Εύκολες επιστροφές Πολιτική επιστροφών 30 ημερών

Ασφαλής πληρωμή 100% ασφαλής ολοκλήρωση αγοράς

Εγγύηση ποιότητας Μόνο αυθεντικά προϊόντα

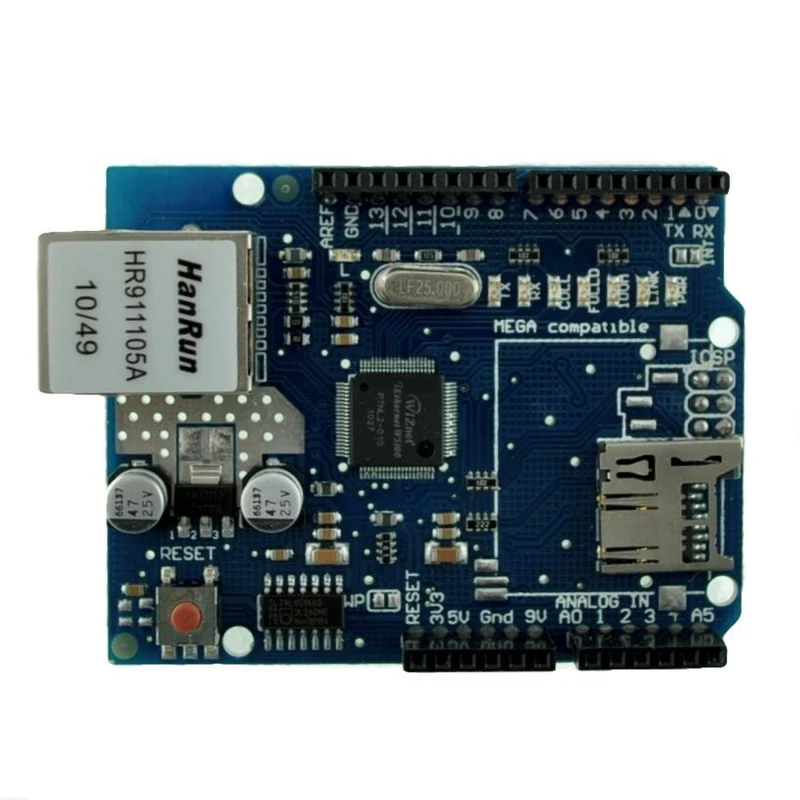

Το Ethernet Shield W5100 συμβατό με Arduino είναι μια πλακέτα επέκτασης σχεδιασμένη να ενσωματώνεται άψογα με πλακέτες Arduino UNO και MEGA, επιτρέποντας τη σύνδεση σε δίκτυα Ethernet με απλό και αποτελεσματικό τρόπο. Αυτή η shield είναι ιδανική για έργα που απαιτούν δικτυακή επικοινωνία, όπως ενσωματωμένοι web servers ή web clients.

Χάρη στη βιβλιοθήκη που παρέχεται, μπορείτε να ρυθμίσετε το δίκτυο μέσω λογισμικού, κάτι που διευκολύνει την προσαρμογή σε διαφορετικά περιβάλλοντα και τοπικά δίκτυα. Επιπλέον, αυτή η βελτιωμένη έκδοση περιλαμβάνει υποδοχή για κάρτες μνήμης micro-SD, που επιτρέπει την αποθήκευση και την παροχή αρχείων απευθείας από τη shield, επεκτείνοντας τις δυνατότητες των έργων σας.

Κύρια χαρακτηριστικά:

Συμβατό με πλακέτες Arduino UNO και MEGA.
Περιλαμβάνει υποδοχή για κάρτα micro-SD για αποθήκευση και ενσωματωμένο web server.
Ελεγκτής αυτόματου reset για το chip W5100, που εξασφαλίζει αξιόπιστη εκκίνηση χωρίς ανάγκη χειροκίνητου επανεκκίνησης.
Επικοινωνία μέσω bus SPI μέσω του συνδέσμου ICSP.
Αποκλειστική χρήση συγκεκριμένων ψηφιακών pins: 11, 12, 13 (Duemilanove) ή 50, 51, 52 (MEGA) για SPI· pin 10 για επιλογή του W5100 και pin 4 για τη micro-SD.

Τυπική χρήση:

Δημιουργία ενσωματωμένων web servers για έργα IoT.
Σύνδεση του Arduino σε τοπικά δίκτυα για αποστολή ή λήψη δεδομένων.
Αποθήκευση και παροχή αρχείων από την ενσωματωμένη κάρτα micro-SD.

Συμβατότητα και επισημάνσεις:

Η πλακέτα Arduino δεν περιλαμβάνεται και πρέπει να αγοραστεί ξεχωριστά.
Το bus SPI μοιράζεται μεταξύ του chip W5100 και της κάρτας micro-SD, επομένως μόνο ένα μπορεί να χρησιμοποιείται κάθε φορά· είναι σημαντικό να το διαχειρίζεστε αυτό στον κώδικα.
Στο Arduino MEGA, το pin SS (53) πρέπει να ρυθμιστεί ως έξοδος για τη σωστή λειτουργία του bus SPI.

Με αυτή τη shield, τα έργα Arduino αποκτούν συνδεσιμότητα και λειτουργικότητα, διευκολύνοντας τη δημιουργία εφαρμογών συνδεδεμένων στο internet ή σε τοπικά δίκτυα με ενσωματωμένη αποθήκευση.

Συμβατό με Arduino UNO και MEGA
Υποδοχή για κάρτα micro-SD για αποθήκευση και web server
Ελεγκτής αυτόματου reset για το chip W5100
Επικοινωνία μέσω bus SPI (συγκεκριμένα pins ανάλογα με το μοντέλο Arduino)
Αποκλειστική χρήση των pins 10 και 4 για επιλογή W5100 και micro-SD αντίστοιχα

Ερωτήσεις & Απαντήσεις πελατών

Ποιες είναι οι ακριβείς διαστάσεις και το βάρος του Ethernet Shield W5100 και τι περιλαμβάνει το κουτί;

Το Ethernet Shield W5100 έχει διαστάσεις περίπου 68 mm × 53 mm × 23 mm και βάρος περίπου 35 g. Το τυπικό περιεχόμενο του κουτιού είναι η πλακέτα Shield· δεν περιλαμβάνεται η βασική πλακέτα Arduino ούτε επιπλέον καλώδια.

Για ποιες πραγματικές εφαρμογές είναι ιδιαίτερα χρήσιμο το Ethernet Shield W5100 σε σύγκριση με άλλα shields;

Το Ethernet Shield W5100 είναι ιδανικό για εφαρμογές όπου απαιτείται αξιόπιστη ενσύρματη σύνδεση Ethernet, όπως ενσωματωμένοι web servers και συστήματα απομακρυσμένης παρακολούθησης βασισμένα σε τοπικό δίκτυο. Σε σύγκριση με WiFi shields, προσφέρει μικρότερο latency και μεγαλύτερη σταθερότητα σε βιομηχανικά περιβάλλοντα ή με ηλεκτρομαγνητικές παρεμβολές.

Ποιες πλακέτες Arduino είναι πλήρως συμβατές και ποιες απαιτήσεις σύνδεσης πρέπει να ληφθούν υπόψη;

Είναι συμβατό με Arduino UNO, Duemilanove και MEGA, αρκεί να τηρείται η σύνδεση SPI (pin 11, 12, 13 στο UNO/Duemilanove· 50, 51, 52 στο MEGA) και η αντιστοίχιση των pin 10 (Ethernet) και 4 (micro-SD). Στο MEGA απαιτείται το pin 53 να οριστεί ως έξοδος, ακόμη κι αν δεν χρησιμοποιείται ως SS.

Ποιοι περιορισμοί υπάρχουν όταν χρησιμοποιούνται ταυτόχρονα η σύνδεση Ethernet και η micro-SD του shield;

Το W5100 και ο αναγνώστης micro-SD μοιράζονται τον δίαυλο SPI, επομένως μπορεί να χρησιμοποιηθεί μόνο ένα κάθε φορά. Η ταυτόχρονη πρόσβαση προκαλεί συγκρούσεις. Συνιστάται εναλλαγή πρόσβασης μέσω software και απενεργοποίηση της μη χρησιμοποιούμενης SPI συσκευής με τροποποίηση των αντίστοιχων pin CS.

Ποια είναι τα κρίσιμα σημεία που πρέπει να ληφθούν υπόψη για την αντοχή, τη συντήρηση και την εγγύηση του W5100 Shield;

Η αντοχή εξαρτάται από την αποφυγή ηλεκτροστατικών εκκενώσεων, υπερέντασης στον δίαυλο SPI και χρήσης σε περιβάλλοντα εκτός 0–70 °C. Δεν απαιτεί συντήρηση πέρα από τακτικό καθαρισμό. Η εγγύηση διαφέρει ανά προμηθευτή, συνήθως 6–12 μήνες. Δεν είναι συνηθισμένη η διαθεσιμότητα ανταλλακτικών, οπότε συνιστάται προσεκτικός χειρισμός.

Η πλακέτα Arduino περιλαμβάνεται με το Ethernet Shield W5100;

Όχι, η πλακέτα Arduino δεν περιλαμβάνεται και πρέπει να αγοραστεί ξεχωριστά.

Σε τι χρησιμεύει η υποδοχή για κάρτα micro-SD σε αυτή τη shield;

Επιτρέπει την αποθήκευση και την παροχή αρχείων από την κάρτα micro-SD, χρήσιμο για τη δημιουργία ενσωματωμένων web servers ή την αποθήκευση δεδομένων σε έργα Arduino.

Είναι συμβατή αυτή η shield με Arduino MEGA;

Ναι, αυτή η βελτιωμένη έκδοση είναι συμβατή με Arduino MEGA χρησιμοποιώντας τη βιβλιοθήκη που παρέχεται από το Arduino 0019.

Μπορούν να χρησιμοποιηθούν ταυτόχρονα το chip W5100 και η κάρτα micro-SD;

Όχι, και τα δύο μοιράζονται το bus SPI, επομένως μόνο ένα μπορεί να χρησιμοποιείται κάθε φορά. Είναι απαραίτητο να το διαχειρίζεστε αυτό στον κώδικα.

Ποια pins χρησιμοποιεί το Ethernet Shield W5100 στο Arduino UNO;

Χρησιμοποιεί τα ψηφιακά pins 11, 12 και 13 για SPI, το pin 10 για την επιλογή του W5100 και το pin 4 για τη micro-SD.
