Αυθαίρετος γεννήτριας συναρτήσεων 6MHz 2 καναλιών FY3206S FeelTech
Μάρκα: FeelTech
Περιλαμβάνεται ΦΠΑ (Χωρίς ΦΠΑ: 57,00 €)
Εκπτώσεις ποσότητας
| Ποσότητα | Τιμή | Αποθήκευση |
|---|---|---|
| 2+ | 67,85 € | -4% |
| 10+ | 66,44 € | -6% |
| 20+ | 62,20 € | -12% |
Ο αυθαίρετος γεννήτριας συναρτήσεων 6MHz 2 καναλιών FY3206S της FeelTech είναι ένα προηγμένο όργανο σχεδιασμένο για ακριβή παραγωγή ηλεκτρονικών σημάτων με δύο ανεξάρτητα κανάλια. Αυτός ο γεννήτριας DDS (Direct Digital Synthesis) επιτρέπει τη δημιουργία ημιτονοειδών, τετραγωνικών, τριγωνικών, πριονωτών, αυθαίρετων και διαμορφωμένων (AM, FM) κυματομορφών, με πλήρη έλεγχο πλάτους, συχνότητας, μετατόπισης και φάσης.
Χάρη στην τεχνολογία κυκλώματος CMOS και σε έναν μικροεπεξεργαστή υψηλής ταχύτητας, μαζί με έναν ενεργό κρυσταλλικό ταλαντωτή, προσφέρει εξαιρετική σταθερότητα και ακρίβεια στη δημιουργία σημάτων, με ανάλυση συχνότητας έως 10 mHz και ακρίβεια ±5×10-6.
Κύρια χαρακτηριστικά
- Δύο ανεξάρτητα κανάλια εξόδου (CH1 και CH2) με έξοδο υψηλής ταχύτητας.
- Μέγιστη συχνότητα ημιτονοειδούς και τετραγωνικού κύματος: 6 MHz.
- Διαθέσιμες κυματομορφές: ημιτονοειδής, τετραγωνική (με ρυθμιζόμενο duty cycle μεταξύ 0.1% και 99.9%), τριγωνική, πριονωτή, αυθαίρετη, κοινός παλμός, θόρυβος, ηλεκτροκαρδιογράφημα, AM και FM.
- Πλάτος εξόδου ≥ 20 Vp-p (χωρίς φορτίο) με αντίσταση εξόδου 50 ohmios ±10%.

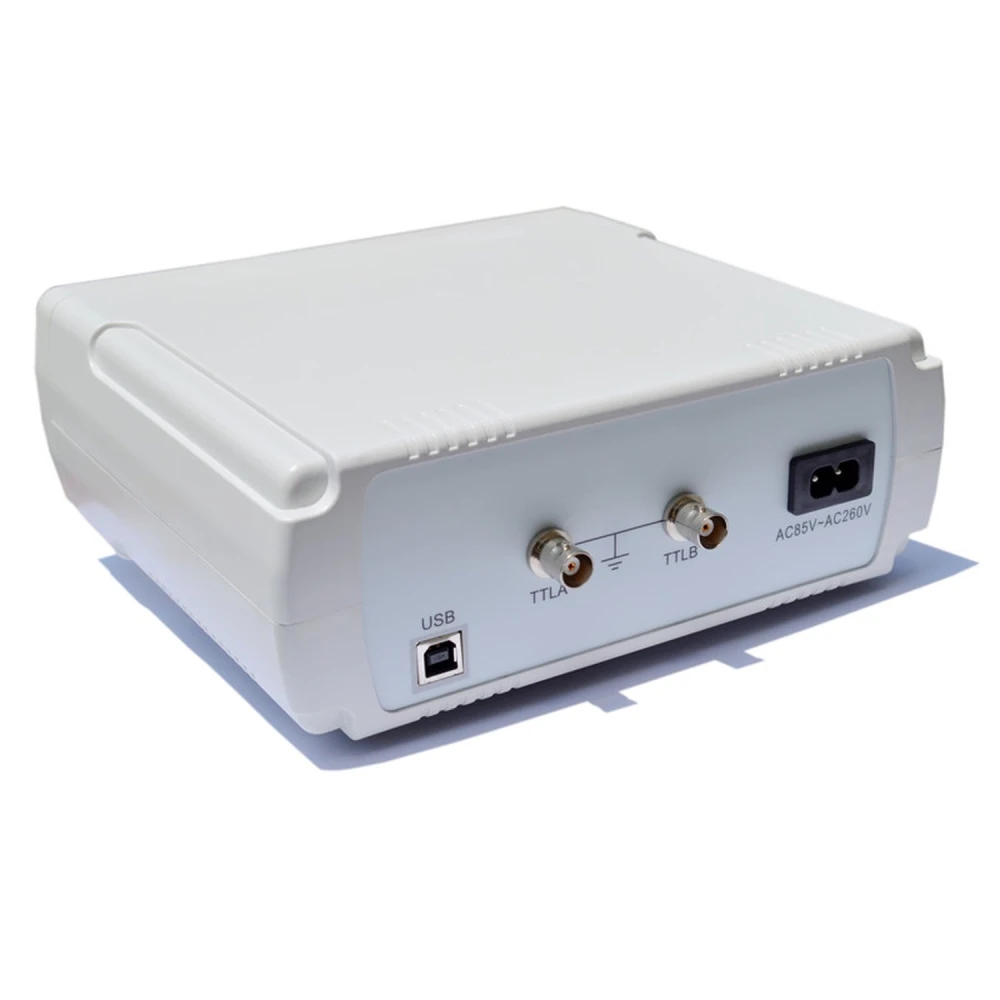

- Συγχρονισμένη έξοδος TTL και για τα δύο κανάλια με ρυθμιζόμενη φάση και ηλεκτρικό επίπεδο > 3.3 Vp-p.
- Ενσωματωμένο συχνόμετρο με εύρος μέτρησης από 1 Hz έως 100 MHz για εσωτερικά και εξωτερικά σήματα.
- Λειτουργία σάρωσης στο CH1 με γραμμική και λογαριθμική λειτουργία, με ρυθμιζόμενο εύρος και ταχύτητα.
- Μνήμη για αποθήκευση έως 20 προσαρμοσμένων ρυθμίσεων.
- Πλήρης ψηφιακός έλεγχος μέσω κουμπιών και περιστροφικού επιλογέα με οθόνη LCD1602 στα αγγλικά.
- Ταχύτητα δειγματοληψίας έως 250 MSa/s και γεννήτρια κυματομορφής 12 bits για χαμηλή παραμόρφωση.
- Συμπαγείς διαστάσεις: 200 x 190 x 90 mm και βάρος περίπου 500 g.
Τυπικές εφαρμογές
Αυτός ο γεννήτριας είναι ιδανικός για:
- Ηλεκτρονική μηχανική και ανάπτυξη κυκλωμάτων.
- Ερευνητικά εργαστήρια και δοκιμές ηλεκτρονικών συσκευών.
- Γραμμές παραγωγής για λειτουργικούς ελέγχους και βαθμονόμηση.
- Διδασκαλία και εκπαίδευση στα ηλεκτρονικά και τις τηλεπικοινωνίες.
Συμβατότητα και αξεσουάρ
Περιλαμβάνει καλώδιο τροφοδοσίας, καλώδιο USB για σύνδεση με PC, κλιπ καλωδίων τύπου Q9 και CD με λογισμικό και εγχειρίδιο. Συμβατό με συστήματα που απαιτούν αυθαίρετα σήματα και λειτουργίες σάρωσης για προχωρημένες δοκιμές.
Σημείωση: Αυτή τη στιγμή το προϊόν δεν είναι διαθέσιμο σε απόθεμα. Μπορείτε να ζητήσετε ειδοποίηση για επαναπλήρωση.
- Γεννήτρια DDS δύο καναλιών με μέγιστη συχνότητα 6 MHz
- Κυματομορφές: ημιτονοειδής, τετραγωνική, τριγωνική, πριονωτή, αυθαίρετη, AM, FM
- Ενσωματωμένο συχνόμετρο με εύρος έως 100 MHz
- Ψηφιακός έλεγχος με οθόνη LCD1602 και μνήμη για 20 ρυθμίσεις
- Λειτουργία σάρωσης γραμμική και λογαριθμική, ρυθμιζόμενη στο CH1
- Υψηλή ακρίβεια και σταθερότητα με ενεργό κρυσταλλικό ταλαντωτή
- Συγχρονισμένη έξοδος TTL με ρυθμιζόμενη φάση
- Ταχύτητα δειγματοληψίας 250 MSa/s και γεννήτρια 12 bits για χαμηλή παραμόρφωση
- Συμπαγείς διαστάσεις και μικρό βάρος για εύκολη μεταφορά
- Περιλαμβάνει καλώδια, κλιπ και λογισμικό για σύνδεση και έλεγχο
Ερωτήσεις & Απαντήσεις πελατών
Ποια είναι τα είδη κυματομορφών που μπορεί να παράγει το FY3206S-6MHz και για ποιες συγκεκριμένες εφαρμογές είναι χρήσιμες;
Το FY3206S-6MHz μπορεί να παράγει ημιτονοειδείς, τετραγωνικές, τριγωνικές, πριονωτές και προγραμματιζόμενες αυθαίρετες κυματομορφές. Οι ημιτονοειδείς είναι ιδανικές για δοκιμές audio εξοπλισμού και φίλτρων· οι τετραγωνικές χρησιμοποιούνται σε ψηφιακή προσομοίωση ή δοκιμές λογικών ρολογιών· οι τριγωνικές/πριονωτές σε κυκλώματα διαμόρφωσης και ελέγχου, ενώ οι αυθαίρετες επιτρέπουν την προσομοίωση σύνθετων ειδικών σημάτων, κάτι θεμελιώδες για αναλογικά modules ή προσαρμοσμένα σχέδια.
Τι είδους έξοδο και επίπεδα πλάτους προσφέρει ο γεννήτριας και πώς συνδέεται με άλλα όργανα εργαστηρίου;
Ο γεννήτριας διαθέτει τυπικές εξόδους τύπου BNC και υποστηρίζει ρυθμιζόμενα επίπεδα σήματος έως ±10 Vpp σε φορτίο υψηλής αντίστασης (περίπου 50 Ω). Περιλαμβάνει έξοδο TTL για ψηφιακό συγχρονισμό. Αυτό επιτρέπει άμεση σύνδεση με παλμογράφους, αναλυτές ή εξοπλισμό δοκιμών συμβατό με εισόδους BNC, εξασφαλίζοντας ευελιξία σε εκπαιδευτικά και βιομηχανικά εργαστήρια.
Απαιτεί ο εξοπλισμός κάποιο συγκεκριμένο λογισμικό ή driver για τη φόρτωση αυθαίρετων κυματομορφών και είναι συμβατός με Windows ή Mac;
Για τη φόρτωση αυθαίρετων κυματομορφών χρησιμοποιείται το ειδικό λογισμικό που παρέχει ο κατασκευαστής, συνήθως συμβατό με Windows (συνήθως Windows 7/8/10). Δεν εγγυάται εγγενή υποστήριξη για macOS, οπότε για χρήστες Mac θα χρειαστεί εικονικό περιβάλλον ή υπολογιστής Windows. Ο driver συνήθως περιλαμβάνεται στη συσκευασία ή είναι διαθέσιμος online.
Ποιες είναι οι ηλεκτρικές προδιαγραφές τροφοδοσίας και υπάρχει ανοχή σε μεταβολές τάσης;
Το FY3206S-6MHz συνήθως λειτουργεί με εξωτερική τροφοδοσία 12 V DC, με περιθώριο ανοχής ±10%. Η μέγιστη κατανάλωση είναι συνήθως κάτω από 10 W. Είναι σημαντικό να μην υπερβαίνονται οι καθορισμένες τιμές για αποφυγή ζημιών ή ασταθούς λειτουργίας, ειδικά σε περιβάλλοντα με συχνές μεταβολές τάσης.
Ποια είναι η βασική τεχνική διαφορά αυτού του μοντέλου σε σχέση με άλλους DDS γεννήτριες παρόμοιας κατηγορίας, όπως το FY3200S-10MHz;
Η βασική διαφορά αφορά τη μέγιστη συχνότητα εξόδου: το FY3206S-6MHz φτάνει τα 6 MHz στο ημίτονο, ενώ το FY3200S-10MHz φτάνει τα 10 MHz. Επιπλέον, η απόδοση σε παραμόρφωση και πιστότητα κυματομορφής είναι πολύ παρόμοια μεταξύ τους, αλλά το μοντέλο υψηλότερης συχνότητας προσφέρει μεγαλύτερο περιθώριο για εφαρμογές RF ή ανάγκες μεγαλύτερου εύρους ζώνης. Αν το εύρος 0–6 MHz καλύπτει τις ανάγκες σας, το 3206S είναι πιο αποδοτικό σε κόστος και κατανάλωση.
Ποια είναι η μέγιστη συχνότητα που μπορεί να παράγει αυτός ο γεννήτριας συναρτήσεων;
Ο FY3206S μπορεί να παράγει σήματα με μέγιστη συχνότητα έως 6 MHz για ημιτονοειδές, τετραγωνικό και τριγωνικό κύμα.
Τι είδη κυματομορφών μπορεί να παράγει ο FY3206S;
Μπορεί να παράγει ημιτονοειδή, τετραγωνικά (με ρυθμιζόμενο duty cycle), τριγωνικά, πριονωτά, αυθαίρετα, παλμούς, θόρυβο, ηλεκτροκαρδιογράφημα, AM και FM.
Διαθέτει λειτουργία μέτρησης συχνότητας;
Ναι, ενσωματώνει συχνόμετρο με εύρος μέτρησης από 1 Hz έως 100 MHz για εσωτερικά και εξωτερικά σήματα.
Μπορεί να ελεγχθεί μέσω υπολογιστή;
Ναι, κάθε λειτουργία μπορεί να ρυθμιστεί από τον υπολογιστή μέσω του παρεχόμενου λογισμικού και της σύνδεσης USB.
Είναι διαθέσιμο για άμεση αγορά;
Αυτή τη στιγμή το προϊόν είναι εξαντλημένο και δεν είναι διαθέσιμο για άμεση αγορά, αλλά μπορείτε να ζητήσετε ειδοποίηση για επαναπλήρωση.
