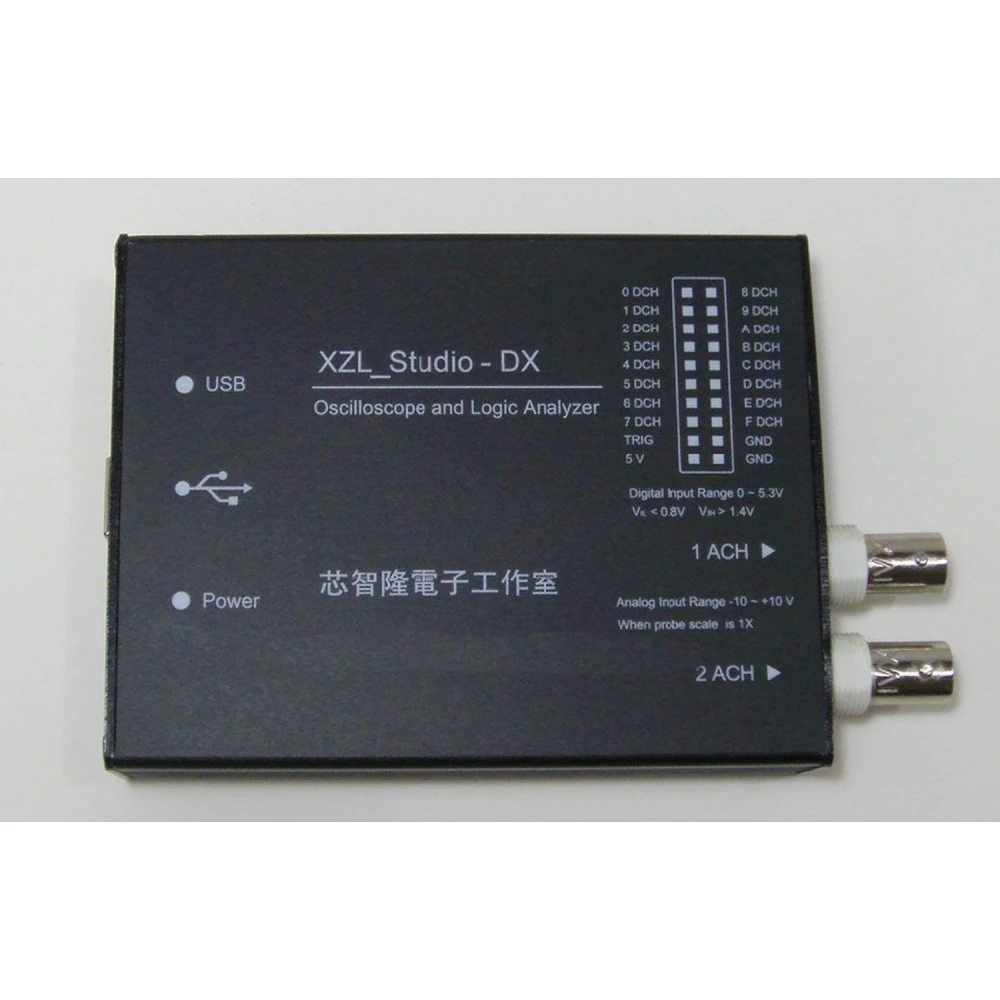

Λογικός αναλυτής και USB παλμογράφος XZL Studio DX για Windows

Μάρκα: XZL

Γίνετε ο πρώτος που θα αξιολογήσει αυτό το προϊόν

111,60€

Περιλαμβάνεται ΦΠΑ (Χωρίς ΦΠΑ: 90,00 €)

Εκπτώσεις ποσότητας

Ποσότητα	Τιμή	Αποθήκευση
2+	107,14 €	-4%
10+	104,90 €	-6%
20+	98,21 €	-12%

Εξαντλημένο

Κανονική παράδοση Τετ, Ιούν 3 - Παρ, Ιούν 5

Ταχεία παράδοση Δευ, Ιούν 1 - Τρί, Ιούν 2

Επιστροφές 30 ημερών

Δωρεάν επιστροφές εντός 30 ημερών

Ασφαλής συναλλαγή

Δωρεάν παράδοση Αποστολή από 4,99€

Εύκολες επιστροφές Πολιτική επιστροφών 30 ημερών

Ασφαλής πληρωμή 100% ασφαλής ολοκλήρωση αγοράς

Εγγύηση ποιότητας Μόνο αυθεντικά προϊόντα

Ο Λογικός αναλυτής και USB παλμογράφος XZL Studio DX είναι ένα προγραμματιζόμενο πολυλειτουργικό εργαλείο σχεδιασμένο για PC με Windows, που συνδυάζει έναν ψηφιακό παλμογράφο 2 καναλιών, έναν λογικό αναλυτή 16 καναλιών, έναν αποκωδικοποιητή πρωτοκόλλων και έναν ψηφιακό γεννήτρια σήματος σε μία μόνο compact και εύχρηστη συσκευή.

Αυτός ο εξοπλισμός είναι ιδανικός για ηλεκτρονικούς μηχανικούς, τεχνικούς, φοιτητές και hobbyists που χρειάζονται ένα ευέλικτο όργανο για την ανάλυση και διάγνωση ψηφιακών και αναλογικών κυκλωμάτων.

Κύρια χαρακτηριστικά

16 αμφίδρομα ψηφιακά κανάλια και 2 αναλογικά κανάλια για ολοκληρωμένη ανάλυση μικτών σημάτων.
Αποκωδικοποίηση σε πραγματικό χρόνο διαύλων επικοινωνίας όπως SPI, Serial, I2C, I2S, Async, USB Full και Low Speed, SMBus, 1-Wire, Parallel και CAN.
Παλμογράφος και λογικός αναλυτής με ψηφιακή αποθήκευση που επιτρέπει τη λήψη και ανάλυση σύνθετων σημάτων.
Ισχυρό λογισμικό με ενσωματωμένους αποκωδικοποιητές για ευκολότερη ερμηνεία δεδομένων.
Πρόσθετες λειτουργίες όπως ψηφιακός γεννήτρια σήματος, καταγραφικό δεδομένων (data logger), βολτόμετρο, μετρητής συχνότητας, ελεγκτής διαύλου I2C, γεννήτρια συχνότητας, ελεγκτής PWM και μετρητής παλμών.
API για προσαρμοσμένη ανάπτυξη και απομακρυσμένο έλεγχο της συσκευής.

Τεχνικές προδιαγραφές

Ψηφιακά κανάλια: 16 αμφίδρομα
Αναλογικά κανάλια: 2
Περιλαμβανόμενες probes: 2 sondes DSO p6020 de 20MHz, 4 χρωματιστές λογικές probes
Συνδεσιμότητα: USB για σύνδεση σε PC Windows
Αξεσουάρ: καλώδιο USB, καλώδιο λογικού αναλυτή 20 ακίδων

Τυπικές χρήσεις

Αυτή η συσκευή είναι ιδανική για:

Διάγνωση και ανάλυση ψηφιακών και αναλογικών κυκλωμάτων σε εργαστήρια και συνεργεία.
Ανάπτυξη και αποσφαλμάτωση ενσωματωμένων συστημάτων και μικροελεγκτών.
Εκπαίδευση στην ηλεκτρονική και τις τηλεπικοινωνίες για φοιτητές και καθηγητές.
Παρακολούθηση και αποκωδικοποίηση πρωτοκόλλων επικοινωνίας σε ηλεκτρονικά έργα.

Συμβατότητα

Συμβατό με λειτουργικά συστήματα Windows, αυτός ο USB αναλυτής και παλμογράφος ενσωματώνεται εύκολα σε περιβάλλοντα εργασίας που απαιτούν λεπτομερή ανάλυση ψηφιακών και αναλογικών σημάτων.

Περιεχόμενο συσκευασίας

1 συσκευή XZL Studio DX
2 sondes DSO p6020 de 20MHz
1 καλώδιο USB
1 καλώδιο λογικού αναλυτή 20 ακίδων
4 χρωματιστές λογικές probes

Σημείωση: Αυτή τη στιγμή το προϊόν είναι εκτός αποθέματος.

16 αμφίδρομα ψηφιακά κανάλια και 2 αναλογικά για ολοκληρωμένη ανάλυση
Αποκωδικοποίηση σε πραγματικό χρόνο για SPI, I2C, USB, CAN και άλλα πρωτόκολλα
Ψηφιακός παλμογράφος και λογικός αναλυτής με ενσωματωμένη αποθήκευση
Πρόσθετες λειτουργίες: γεννήτρια σήματος, βολτόμετρο, μετρητής συχνότητας και άλλα
Περιλαμβάνει sondes DSO p6020 de 20MHz, καλώδιο USB και αξεσουάρ σύνδεσης και μέτρησης

Ερωτήσεις & Απαντήσεις πελατών

Ποιες είναι οι φυσικές προδιαγραφές του XZL Studio DX και τι ακριβώς περιλαμβάνει το κουτί;

Η συσκευασία περιλαμβάνει 1 μονάδα XZL Studio DX, 2 probes DSO p6020 των 20 MHz, 1 καλώδιο USB, 1 καλώδιο λογικού αναλυτή 20 ακίδων και 4 χρωματιστά probes για τον λογικό αναλυτή. Οι διαστάσεις και το βάρος δεν αναφέρονται επίσημα, αλλά λόγω του compact σχεδιασμού του συνήθως κυμαίνονται γύρω στα 10-15 cm μήκος και <0.5 kg. Για επαγγελματική χρήση αυτά τα στοιχεία πρέπει να επιβεβαιώνονται με τον κατασκευαστή αν είναι κρίσιμα.

Ποια είναι τα όρια συχνότητας και η ανάλυση του ενσωματωμένου oscilloscope και logic analyzer;

Το oscilloscope του XZL Studio DX υποστηρίζει έως 20 MHz bandwidth και παρέχει δύο αναλογικά κανάλια, κατάλληλα για σήματα χαμηλής και μεσαίας συχνότητας. Ο logic analyzer προσφέρει 16 ψηφιακά κανάλια· ο μέγιστος ρυθμός δειγματοληψίας εξαρτάται από τη λειτουργία και τον αριθμό των καναλιών που χρησιμοποιούνται, αλλά συνήθως κυμαίνεται μεταξύ 24–100 MSa/s. Για σήματα πάνω από 20 MHz, η λήψη και η απεικόνιση μπορεί να μην είναι αξιόπιστες.

Ποια είναι η συνιστώμενη διαδικασία για τη βαθμονόμηση και τη συντήρηση των probes και των εισόδων της συσκευής;

Συνιστάται να ελέγχετε και να βαθμονομείτε τα probes DSO p6020 πριν από κάθε χρήση, συνδέοντάς τα σε σήμα αναφοράς (κατά προτίμηση τετραγωνικό σήμα 1 kHz, 1 Vpp) για ρύθμιση της αντιστάθμισης. Οι είσοδοι και οι σύνδεσμοι πρέπει να διατηρούνται καθαροί και στεγνοί· αποφύγετε τη χρήση λειαντικών προϊόντων. Αν εντοπιστεί απόκλιση στη μέτρηση ή φυσική ζημιά, συνιστάται η αντικατάσταση του προβληματικού probe. Η τακτική συντήρηση παρατείνει τη διάρκεια ζωής και εξασφαλίζει ακριβή αποτελέσματα.

Με ποια λειτουργικά συστήματα είναι συμβατός ο XZL Studio DX;

Είναι συμβατός με λειτουργικά συστήματα Windows για PC, επιτρέποντας τη χρήση του σε περιβάλλον Windows.

Πόσα ψηφιακά και αναλογικά κανάλια έχει η συσκευή;

Διαθέτει 16 αμφίδρομα ψηφιακά κανάλια και 2 αναλογικά κανάλια για ανάλυση μικτών σημάτων.

Ποια πρωτόκολλα μπορεί να αποκωδικοποιήσει ο λογικός αναλυτής;

Υποστηρίζει αποκωδικοποίηση πρωτοκόλλων όπως SPI, Serial, I2C, I2S, Async, USB Full και Low Speed, SMBus, 1-Wire, Parallel και CAN.

Ποια αξεσουάρ περιλαμβάνει η συσκευασία;

Περιλαμβάνει 2 sondes DSO p6020 de 20MHz, 4 χρωματιστές λογικές probes, ένα καλώδιο USB και ένα καλώδιο λογικού αναλυτή 20 ακίδων.

Είναι το προϊόν διαθέσιμο για άμεση αγορά;

Αυτή τη στιγμή το προϊόν είναι εκτός αποθέματος και δεν είναι διαθέσιμο για άμεση αγορά.
