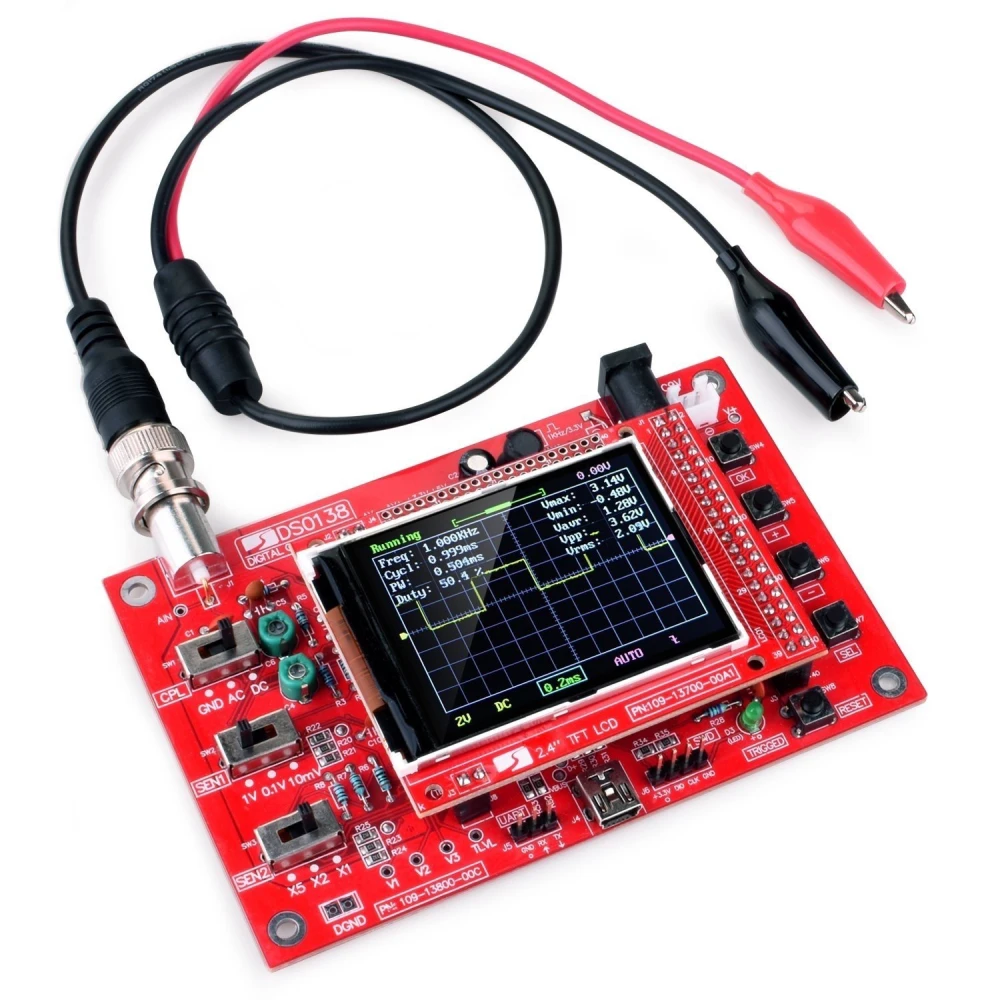

Συναρμολογημένος ψηφιακός παλμογράφος DSO138 με οθόνη TFT 2.4 ιντσών και probe

Ο Συναρμολογημένος ψηφιακός παλμογράφος DSO138 είναι ένα βασικό όργανο μέτρησης για ερασιτέχνες και επαγγελματίες των ηλεκτρονικών που αναζητούν ακρίβεια και άνεση σε μια συμπαγή συσκευή έτοιμη για χρήση.

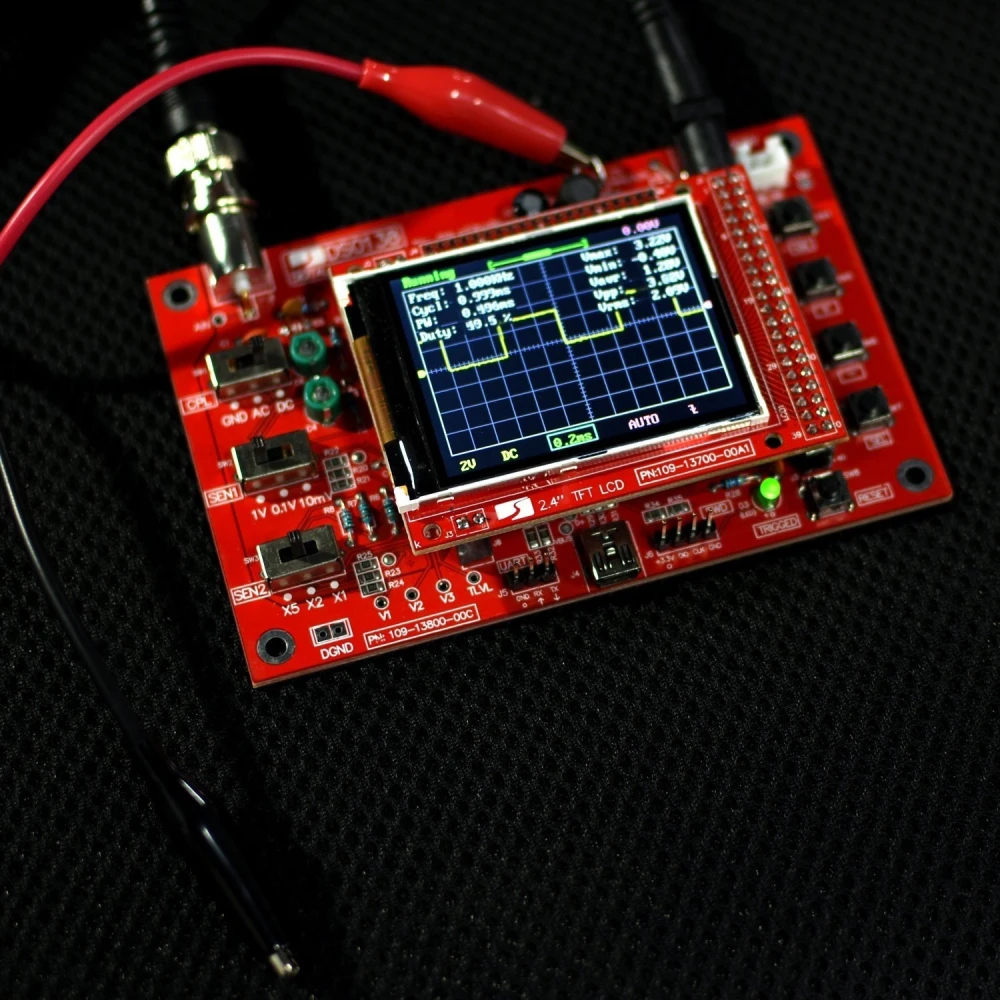

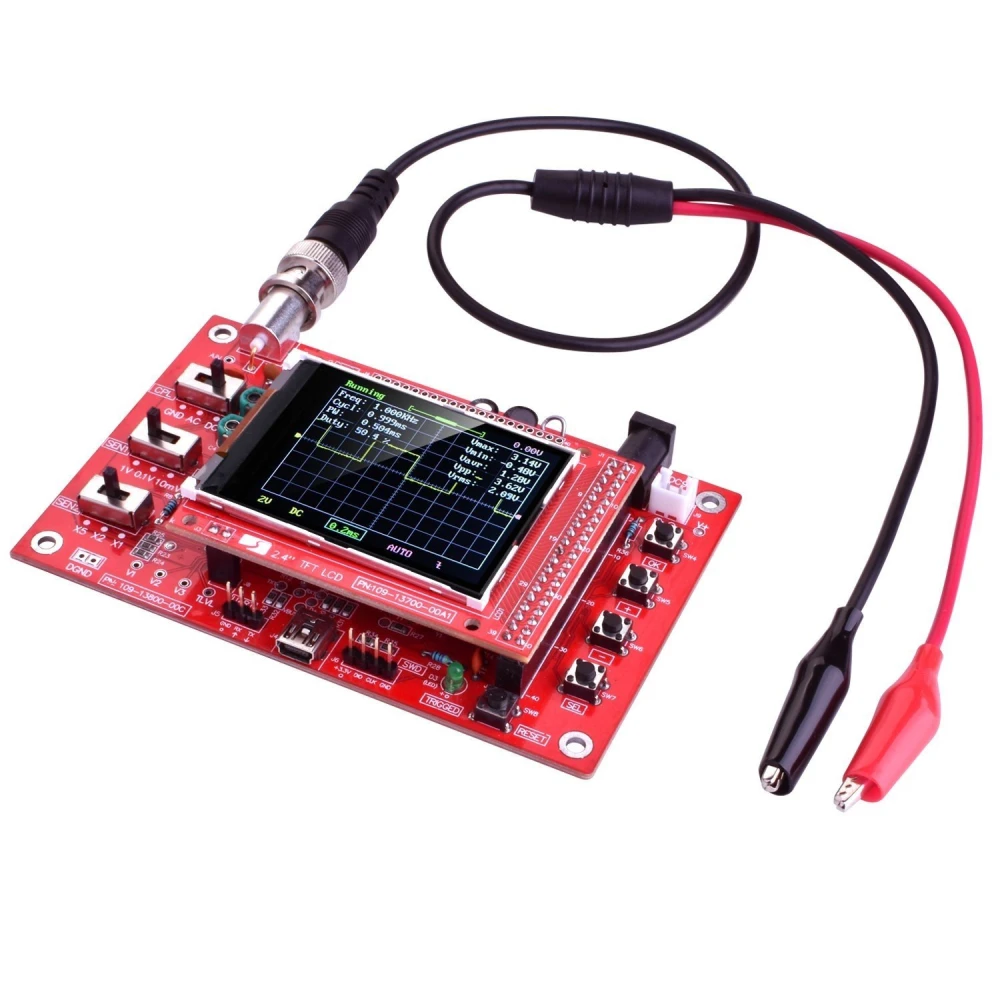

Αυτός ο παλμογράφος διαθέτει οθόνη TFT LCD 2.4 ιντσών με ανάλυση 320x240 pixels και δυνατότητα προβολής 262,000 χρωμάτων, γεγονός που διευκολύνει την καθαρή απεικόνιση των κυματομορφών. Εξοπλισμένος με επεξεργαστή ARM Cortex-M3, προσφέρει δειγματοληψία σε πραγματικό χρόνο έως 1Msps, επιτρέποντας την καταγραφή σημάτων με αναλογικό εύρος ζώνης έως 200 KHz.

Η συσκευή περιλαμβάνει ένα μοναδικό κανάλι με ρυθμιζόμενη ευαισθησία από 10mV/Div έως 5V/Div, με σφάλμα ευαισθησίας μικρότερο από 5%, εξασφαλίζοντας αξιόπιστες μετρήσεις. Η μέγιστη τάση εισόδου είναι 50V peak, και ο παλμογράφος προσφέρει λειτουργίες σύζευξης DC, AC και GND για προσαρμογή σε διαφορετικούς τύπους σημάτων.

Μεταξύ των τεχνικών χαρακτηριστικών του ξεχωρίζουν:

• Κανάλι: 1
• Αναλογικό εύρος ζώνης: 0 - 200 KHz
• Ευαισθησία: 10mV/Div - 5V/Div
• Σφάλμα ευαισθησίας: < 5%
• Ανάλυση: 12 bits
• Μέγιστη τάση εισόδου: 50V peak
• Λειτουργίες σύζευξης: DC, AC, GND
• Μέγιστος ρυθμός δειγματοληψίας: 1Msps
• Βάση χρόνου: 10us/Div - 500s/Div
• Μήκος καταγραφής: 1024 σημεία
• Λειτουργίες trigger: Automatic, Normal, Single
• Τύποι trigger: ανερχόμενο και κατερχόμενο μέτωπο
• Σταθερή θέση trigger στο μέσο του buffer
• Τροφοδοσία: 9V DC (εύρος 8 to 12V)
• Κατανάλωση: 120mA
• Διαστάσεις: 117mm x 76mm x 15mm

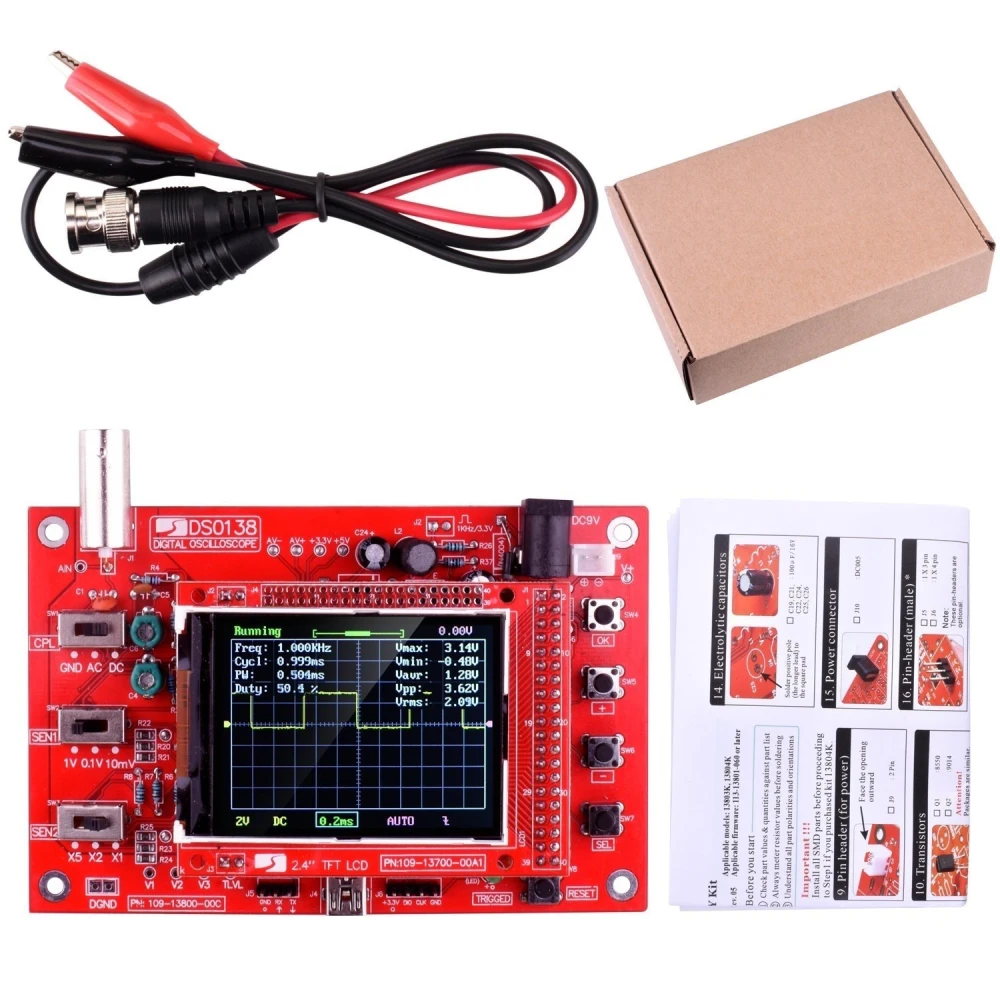

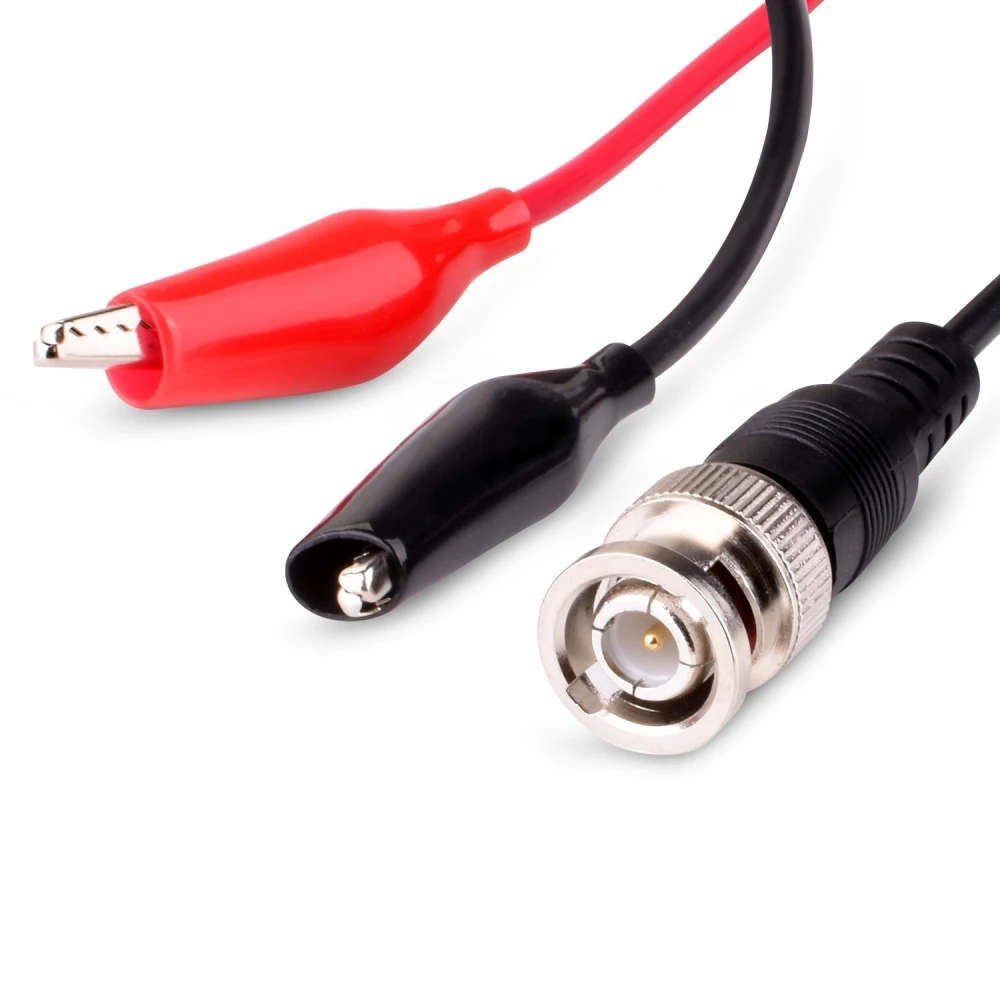

Αυτός ο παλμογράφος παραδίδεται πλήρως συναρμολογημένος και κολλημένος από το εργοστάσιο, έτοιμος για άμεση χρήση, γεγονός που εξαλείφει την ανάγκη για συναρμολόγηση ή πολύπλοκη ρύθμιση. Επιπλέον, περιλαμβάνει το probe και τα απαραίτητα καλώδια για να ξεκινήσετε τις μετρήσεις γρήγορα και αποτελεσματικά.

Είναι ιδανικός για την απεικόνιση και ανάλυση ηλεκτρικών σημάτων σε ηλεκτρονικά έργα, επισκευή κυκλωμάτων, εκπαίδευση και πειραματισμό. Το συμπαγές μέγεθος και η χαμηλή κατανάλωσή του τον καθιστούν κατάλληλο για χρήση σε εργαστήριο, συνεργείο ή πεδίο.

Ο ψηφιακός παλμογράφος DSO138 είναι συμβατός με διάφορες ηλεκτρονικές εφαρμογές που απαιτούν ανάλυση σημάτων χαμηλής συχνότητας και ακρίβεια στη μέτρηση παραμέτρων όπως περίοδος, πλάτος παλμού, συχνότητα, μέγιστα, ελάχιστα και τάσεις peak to peak.

Συνολικά, αυτός ο εξοπλισμός προσφέρει μια οικονομική, πρακτική και αξιόπιστη λύση για όσους χρειάζονται έναν συναρμολογημένο ψηφιακό παλμογράφο με προηγμένα χαρακτηριστικά και ευκολία χρήσης.

• Οθόνη TFT LCD 2.4 ιντσών με ανάλυση 320x240 και 262K χρώματα
• Επεξεργαστής ARM Cortex-M3 για δειγματοληψία σε πραγματικό χρόνο 1Msps
• Μοναδικό κανάλι με ρυθμιζόμενη ευαισθησία από 10mV/Div έως 5V/Div
• Αναλογικό εύρος ζώνης από 0 έως 200 KHz
• Ανάλυση 12 bits για ακριβείς μετρήσεις
• Λειτουργίες σύζευξης DC, AC και GND
• Μέγιστη τάση εισόδου 50V peak
• Λειτουργίες trigger: automatic, normal και single
• Μήκος καταγραφής 1024 σημείων
• Τροφοδοσία 9V DC με κατανάλωση 120mA
• Συμπαγείς διαστάσεις: 117mm x 76mm x 15mm
• Συναρμολογημένο προϊόν έτοιμο για χρήση με probe και καλώδια included
