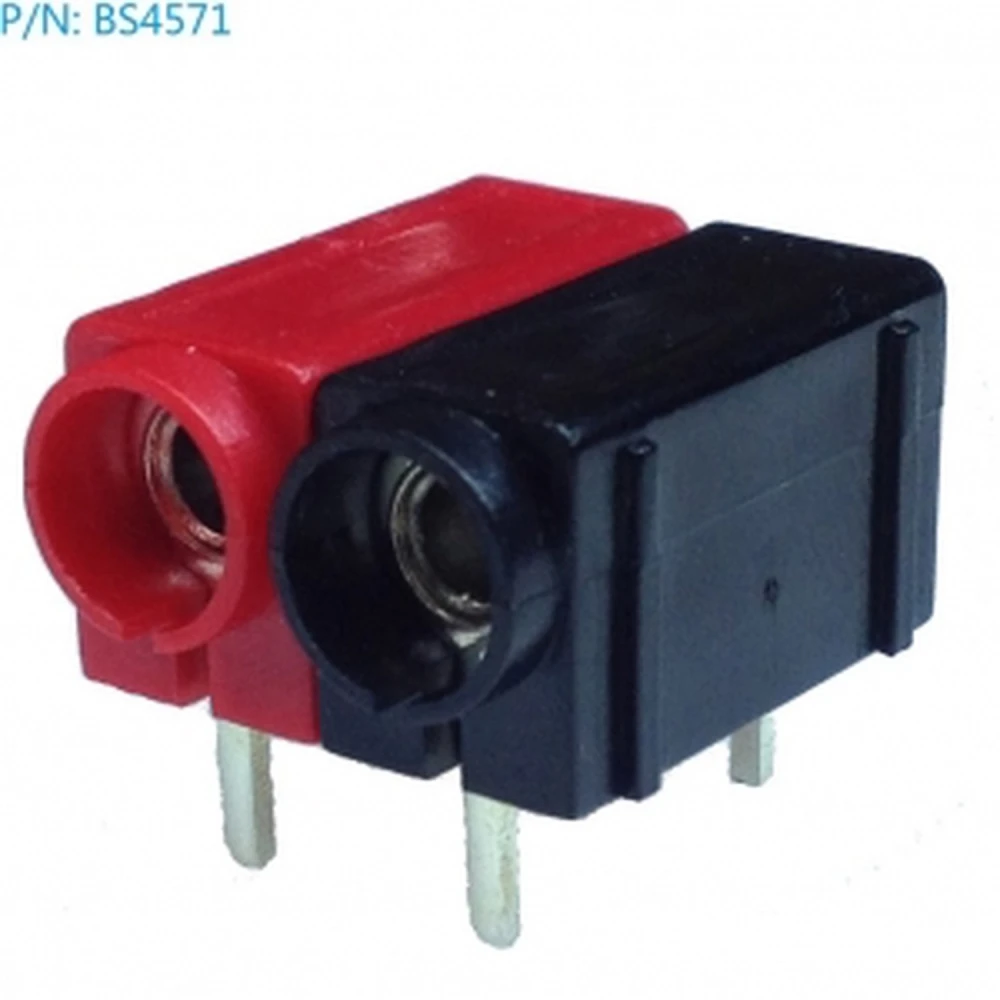

Θηλυκός σύνδεσμος banana 4mm BS4571 Amass για πλακέτες PCB

Vista lateral del conector hembra banana 4mm BS4571 para montaje superficial

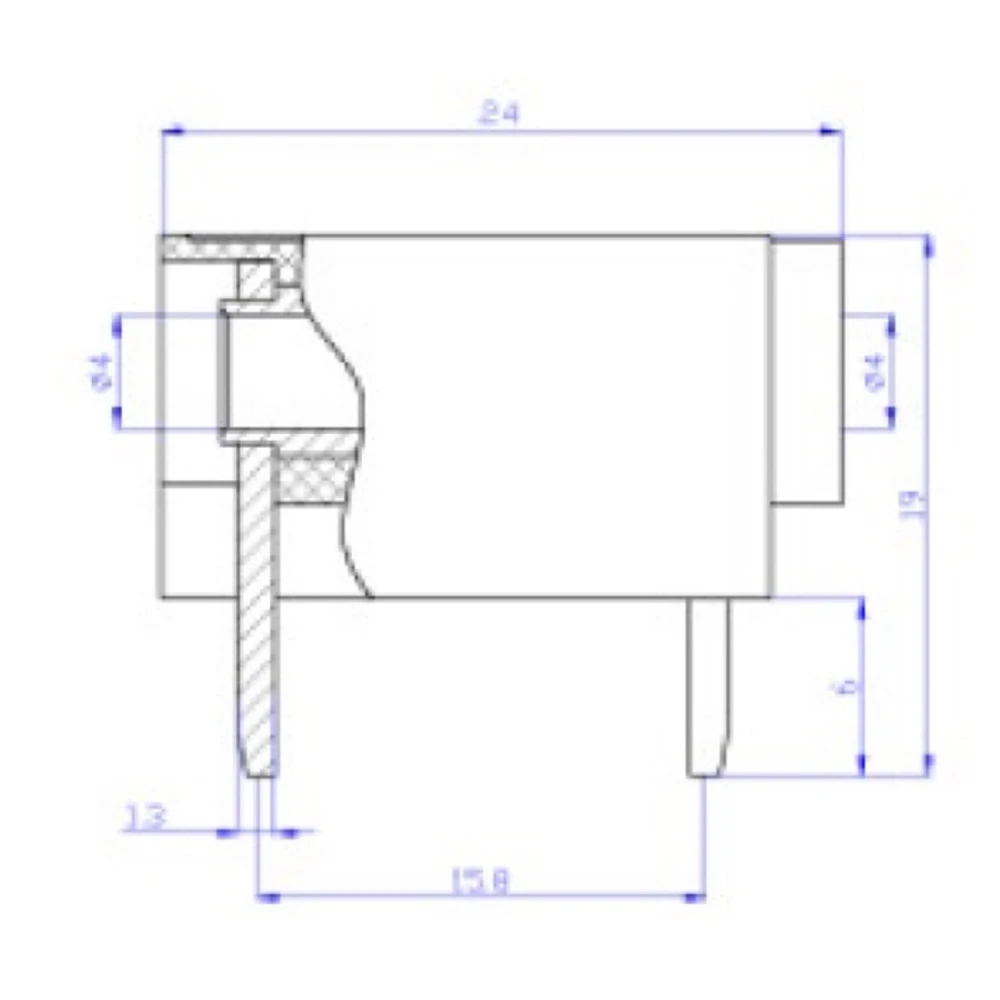

Detalle del conector aislado hembra banana 4mm BS4571 en placa de circuito

Θηλυκός σύνδεσμος banana 4mm BS4571 Amass για πλακέτες PCB

Name: Θηλυκός σύνδεσμος banana 4mm BS4571 Amass για πλακέτες PCB
Brand: Amass
SKU: A030204-BS4571
Price: 1.98 EUR
Availability: InStock

Μάρκα: Amass

Γίνετε ο πρώτος που θα αξιολογήσει αυτό το προϊόν

1,98€

Περιλαμβάνεται ΦΠΑ (Χωρίς ΦΠΑ: 1,60 €)

Εκπτώσεις ποσότητας

Ποσότητα	Τιμή	Αποθήκευση
2+	1,90 €	-4%
10+	1,81 €	-9%
20+	1,49 €	-25%

Περιορισμένο απόθεμα

Κανονική παράδοση Τετ, Ιούν 17 - Παρ, Ιούν 19

Ταχεία παράδοση Δευ, Ιούν 15 - Τρί, Ιούν 16

Επιστροφές 30 ημερών

Ποσότητα

Δωρεάν επιστροφές εντός 30 ημερών

Ασφαλής συναλλαγή

Δωρεάν παράδοση Αποστολή από 4,99€

Εύκολες επιστροφές Πολιτική επιστροφών 30 ημερών

Ασφαλής πληρωμή 100% ασφαλής ολοκλήρωση αγοράς

Εγγύηση ποιότητας Μόνο αυθεντικά προϊόντα

Ο θηλυκός σύνδεσμος banana επιφανειακής τοποθέτησης 4mm μοντέλο BS4571, κατασκευασμένος από την Amass, είναι ένα βασικό εξάρτημα για ασφαλή και αποτελεσματική σύνδεση σε πλακέτες τυπωμένου κυκλώματος (PCB). Σχεδιασμένος για άμεση τοποθέτηση σε πλακέτες, αυτός ο μονωμένος σύνδεσμος επιτρέπει αξιόπιστη και σταθερή σύνδεση με βύσματα banana 4mm, που χρησιμοποιούνται συνήθως σε ηλεκτρονικό εξοπλισμό και όργανα μέτρησης.

Κύρια χαρακτηριστικά:

Μονωμένος θηλυκός σύνδεσμος για banana 4mm.
Σχεδιασμός για επιφανειακή τοποθέτηση σε πλακέτες τυπωμένου κυκλώματος (PCB).
Κατασκευασμένος από την Amass, αναγνωρισμένο κατασκευαστή ηλεκτρονικών εξαρτημάτων.
Συμβατότητα με όργανα μέτρησης, πολύμετρα και παλμογράφους.
Ιδανικό για εφαρμογές σε ηλεκτρονικά εργαστήρια και έργα ακριβείας.

Προδιαγραφές και χρήση:

Αυτός ο σύνδεσμος έχει σχεδιαστεί για να διευκολύνει τη γρήγορη σύνδεση και αποσύνδεση βυσμάτων banana 4mm σε πλακέτες PCB, εξασφαλίζοντας ασφαλή και σταθερή ηλεκτρική μετάδοση. Η επιφανειακή τοποθέτηση επιτρέπει εύκολη και αποδοτική εγκατάσταση σε ηλεκτρονικά κυκλώματα, ενώ είναι συμβατός με μεγάλη γκάμα οργάνων μέτρησης και ηλεκτρονικού εξοπλισμού.

Τυπικές εφαρμογές:

Σύνδεση σε πολύμετρα και παλμογράφους.
Ηλεκτρονικά έργα που απαιτούν αξιόπιστες συνδέσεις banana.
Ηλεκτρονικά εργαστήρια για δοκιμές και μετρήσεις.
Τοποθέτηση σε πλακέτες τυπωμένου κυκλώματος για εξοπλισμό μέτρησης.

Αυτός ο σύνδεσμος είναι ένα απαραίτητο αξεσουάρ για τεχνικούς και επαγγελματίες που εργάζονται με όργανα μέτρησης και χρειάζονται συνδέσεις banana υψηλής ποιότητας και αντοχής στις πλακέτες PCB τους.

Μονωμένος θηλυκός σύνδεσμος για banana 4mm
Επιφανειακή τοποθέτηση για πλακέτες τυπωμένου κυκλώματος
Συμβατό με όργανα μέτρησης και ηλεκτρονικό εξοπλισμό
Κατασκευασμένο από την Amass, εγγύηση ποιότητας
Ιδανικό για ηλεκτρονικά έργα και εργαστήρια

Ερωτήσεις & Απαντήσεις πελατών

Ποια είναι η κύρια λειτουργία αυτού του θηλυκού συνδέσμου 4mm και σε ποιες περιπτώσεις είναι ιδιαίτερα χρήσιμος;

Ο θηλυκός σύνδεσμος 4mm έχει σχεδιαστεί για να επιτρέπει την ασφαλή και αποσπώμενη σύνδεση τυπικών banana καλωδίων, διευκολύνοντας δοκιμές και μετρήσεις σε πλακέτες τυπωμένου κυκλώματος. Η κύρια χρησιμότητά του εντοπίζεται στο prototyping, στα εργαστήρια και σε περιβάλλοντα όπου είναι απαραίτητη η σύνδεση και αποσύνδεση οργάνων δοκιμής όπως oscilloscopes και πολύμετρα.

Ποια είναι τα υλικά κατασκευής, οι διαστάσεις και το βάρος του συνδέσμου BS4571;

Ο BS4571 κατασκευάζεται με σώμα από μονωτικό πλαστικό (συνήθως πολυαμίδιο ή ABS, ανάλογα με την παρτίδα) και μεταλλικό ακροδέκτη από επινικελωμένο ορείχαλκο. Οι κατά προσέγγιση διαστάσεις του είναι: συνολικό μήκος 23 mm, εξωτερική διάμετρος μονωτικού 8 mm και οπή σύνδεσης διαμέτρου 4 mm. Το βάρος ανά τεμάχιο είναι 4,2 g.

Ποια όρια λειτουργίας τάσης και ρεύματος δέχονται αυτοί οι σύνδεσμοι και σε ποια μέγιστη θερμοκρασία μπορούν να λειτουργούν με ασφάλεια;

Οι σύνδεσμοι BS4571 υποστηρίζουν μέγιστη τάση 30 V AC/DC και ρεύματα έως 16 A σε ονομαστικές συνθήκες. Η συνιστώμενη μέγιστη θερμοκρασία λειτουργίας είναι 70°C, και η αντοχή σε ρεύμα μπορεί να μειωθεί αν ξεπεραστεί αυτή η τιμή.

Απαιτούνται ειδικά εργαλεία ή διαδικασίες για τη συγκόλλησή τους στην πλακέτα PCB και ποιες πρακτικές συνιστώνται για την αποφυγή ζημιών;

Δεν απαιτούνται ειδικά εργαλεία πέρα από ένα συμβατικό κολλητήρι. Συνιστάται η ρύθμιση της θερμοκρασίας του κολλητηριού μεταξύ 320–350°C και ο περιορισμός της επαφής σε λιγότερο από 5 δευτερόλεπτα για να μην καταστραφεί η πλαστική μόνωση. Συνιστάται ο καθαρισμός της περιοχής πριν και μετά τη συγκόλληση για εξασφάλιση καλής αγωγιμότητας και ανθεκτικότητας.

Είναι συμβατοί με banana connectors οποιασδήποτε μάρκας και πληρούν κάποια προδιαγραφή ασφαλείας;

Αυτοί οι θηλυκοί σύνδεσμοι 4 mm είναι συμβατοί με τους περισσότερους τυπικούς banana connectors IEC 61010 4 mm, ανεξάρτητα από τη μάρκα. Ωστόσο, συνιστάται να ελέγχετε τις ανοχές αν ο αρσενικός σύνδεσμος είναι μη τυποποιημένης κατασκευής. Ο σχεδιασμός ακολουθεί τις κατευθυντήριες γραμμές του προτύπου IEC 61010 για χαμηλή τάση και βασική ασφάλεια.

Για τι τύπο καλωδίου είναι συμβατός αυτός ο σύνδεσμος;

Είναι συμβατός με βύσματα banana 4mm, που χρησιμοποιούνται συνήθως σε όργανα μέτρησης.

Μπορεί να τοποθετηθεί απευθείας σε πλακέτες τυπωμένου κυκλώματος;

Ναι, είναι σχεδιασμένος για επιφανειακή τοποθέτηση σε πλακέτες PCB, διευκολύνοντας μια ασφαλή σύνδεση.

Ποια είναι η μάρκα του συνδέσμου BS4571;

Ο σύνδεσμος BS4571 κατασκευάζεται από την Amass.

Είναι αυτός ο σύνδεσμος κατάλληλος για όργανα μέτρησης;

Ναι, είναι ιδανικός για συνδέσεις σε πολύμετρα, παλμογράφους και άλλα όργανα μέτρησης.
