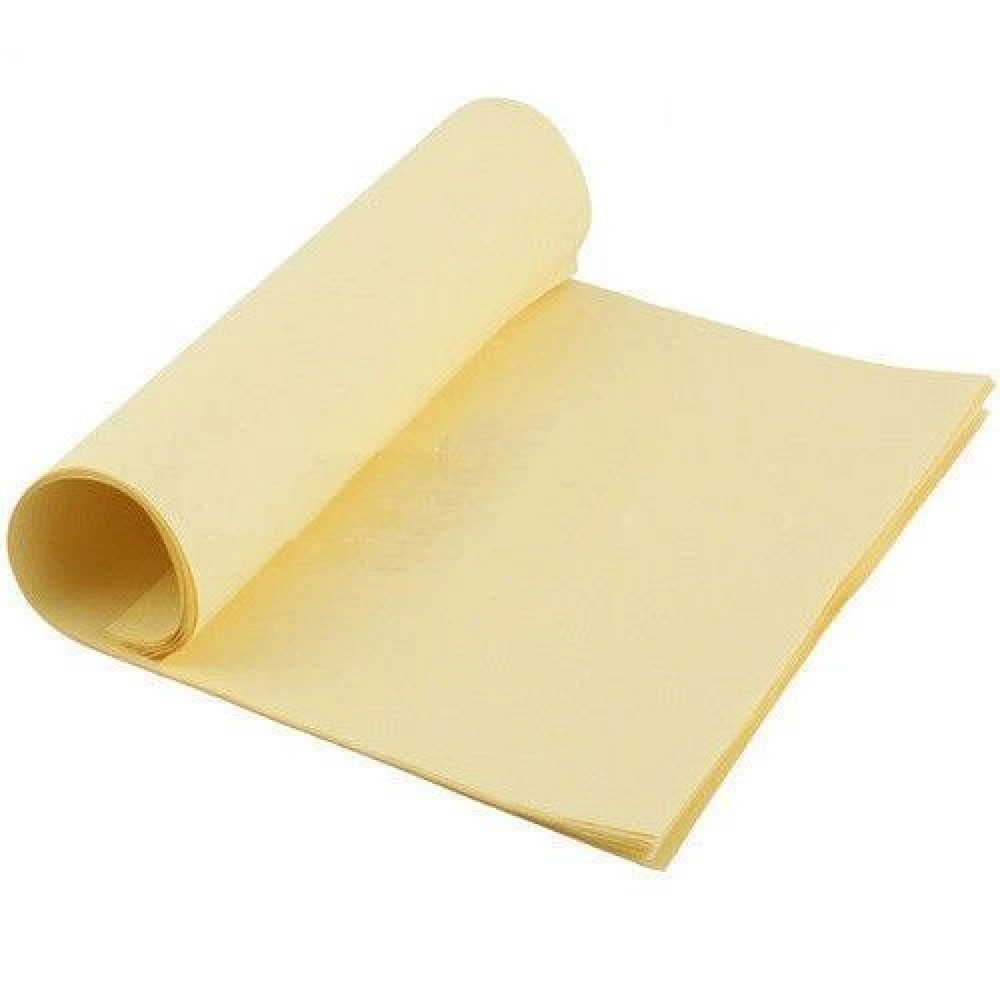

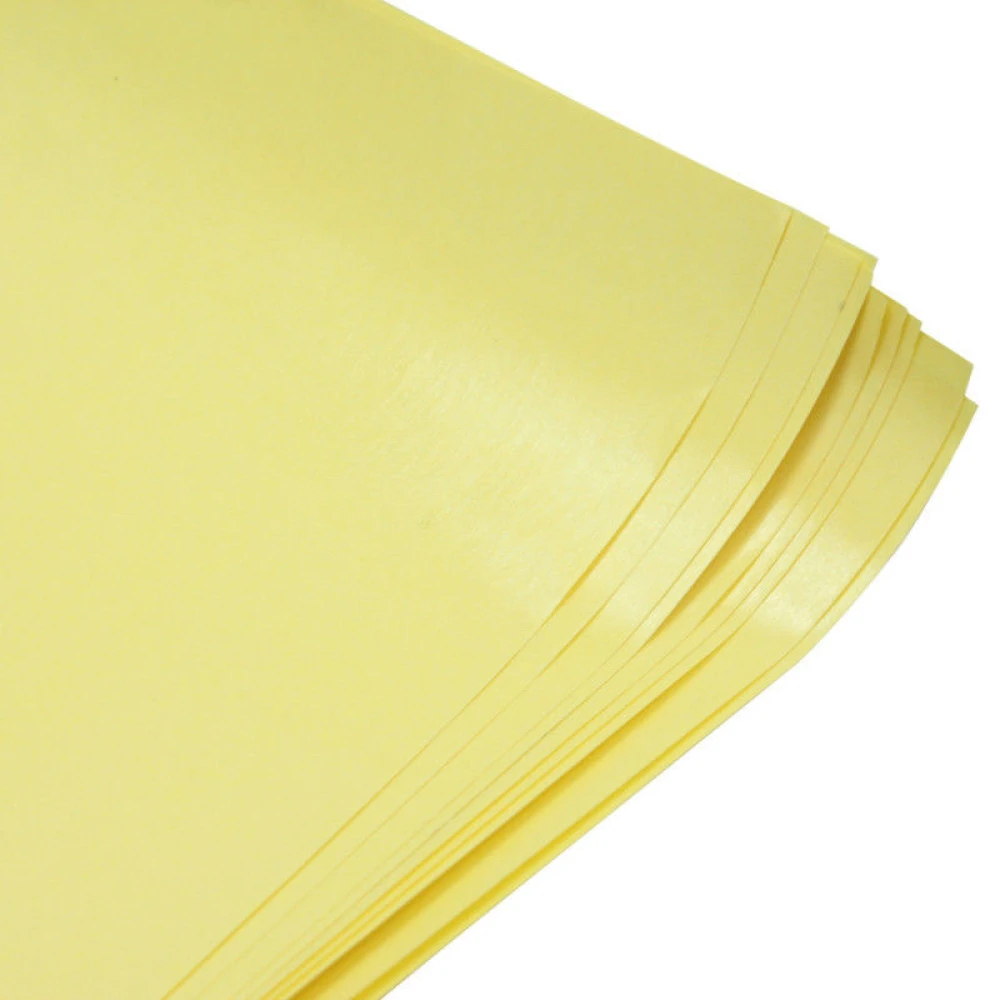

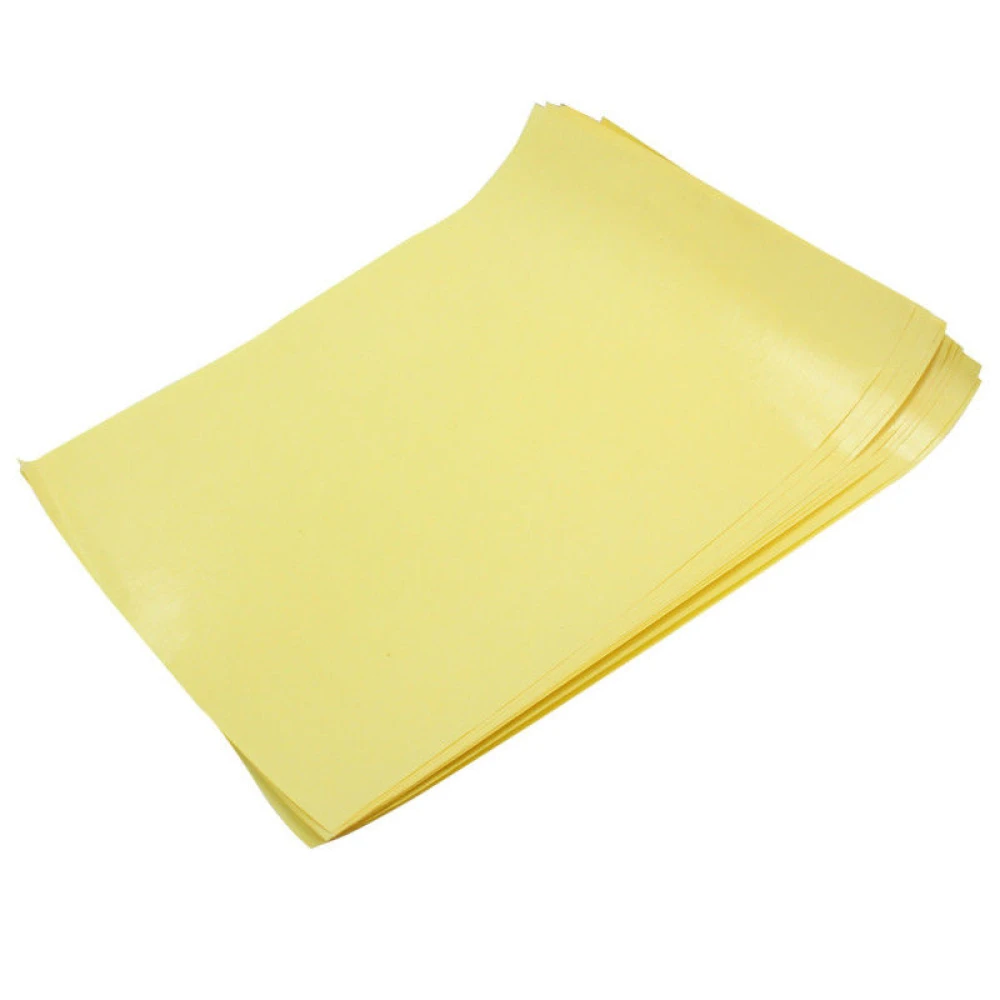

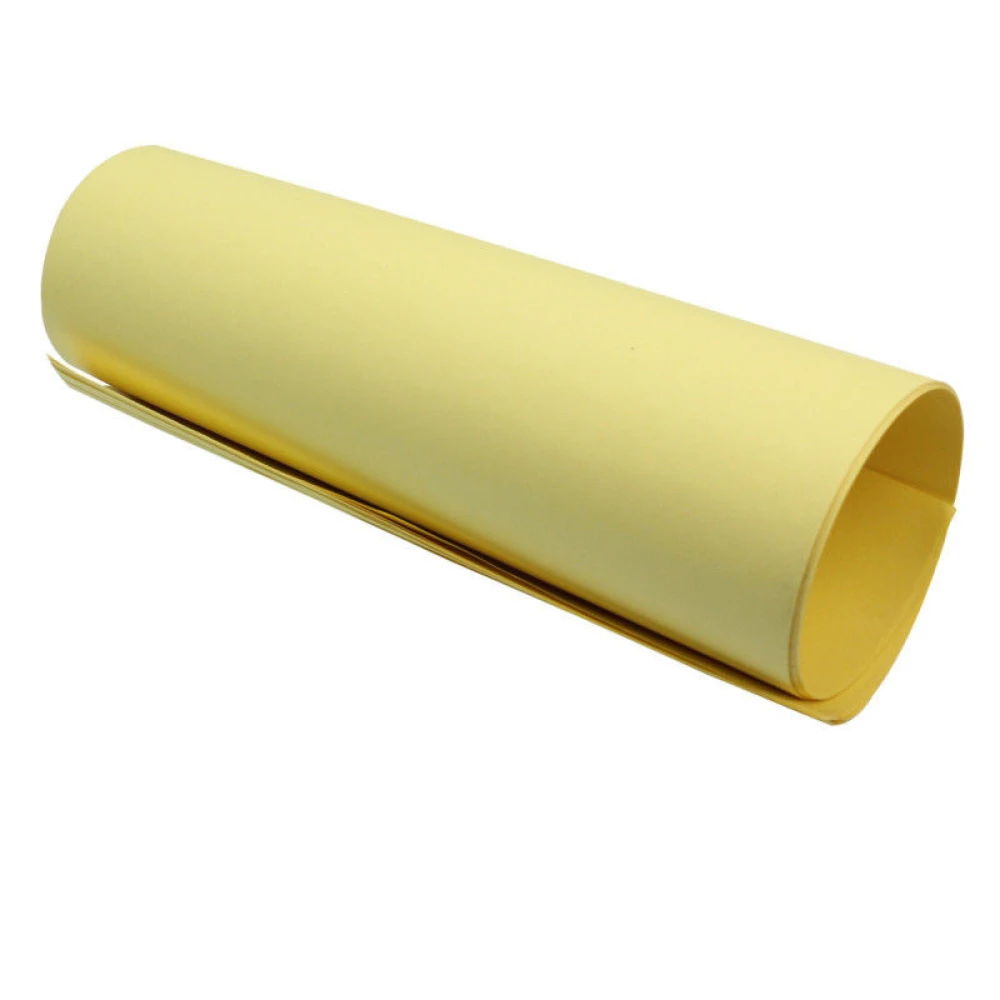

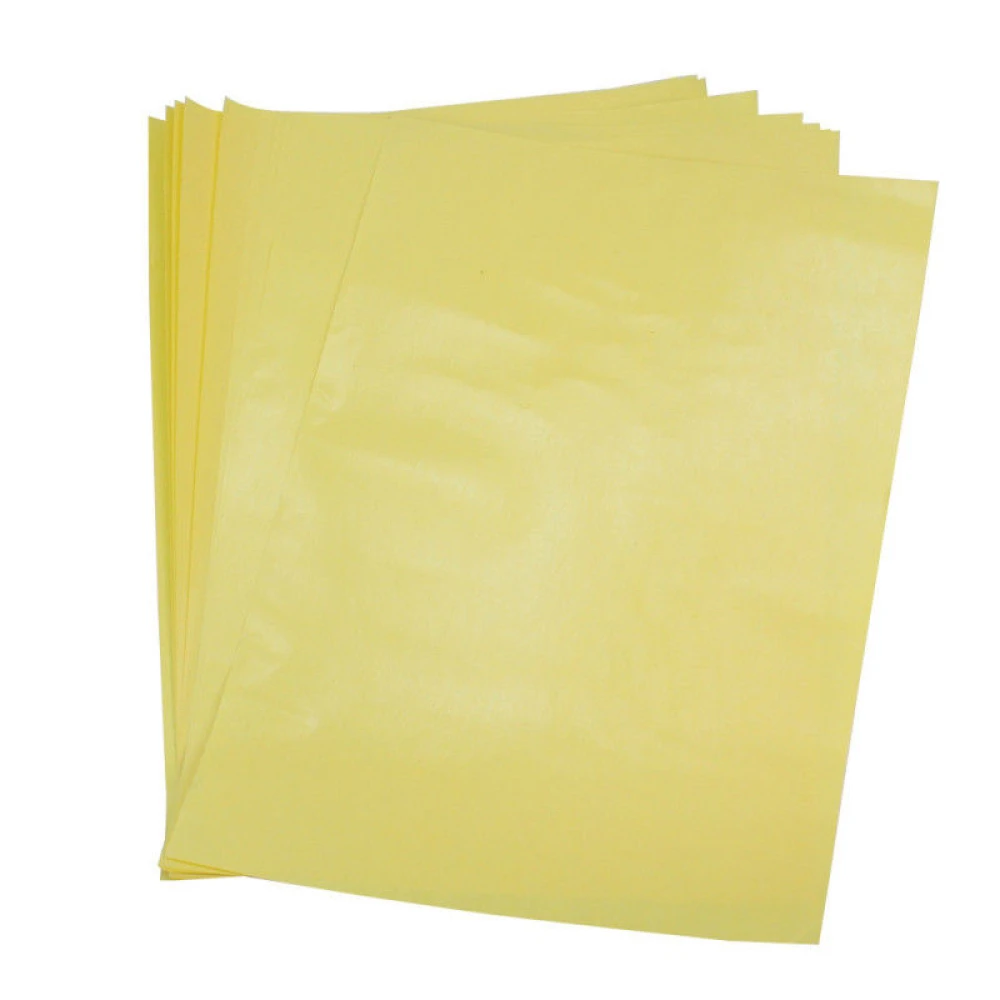

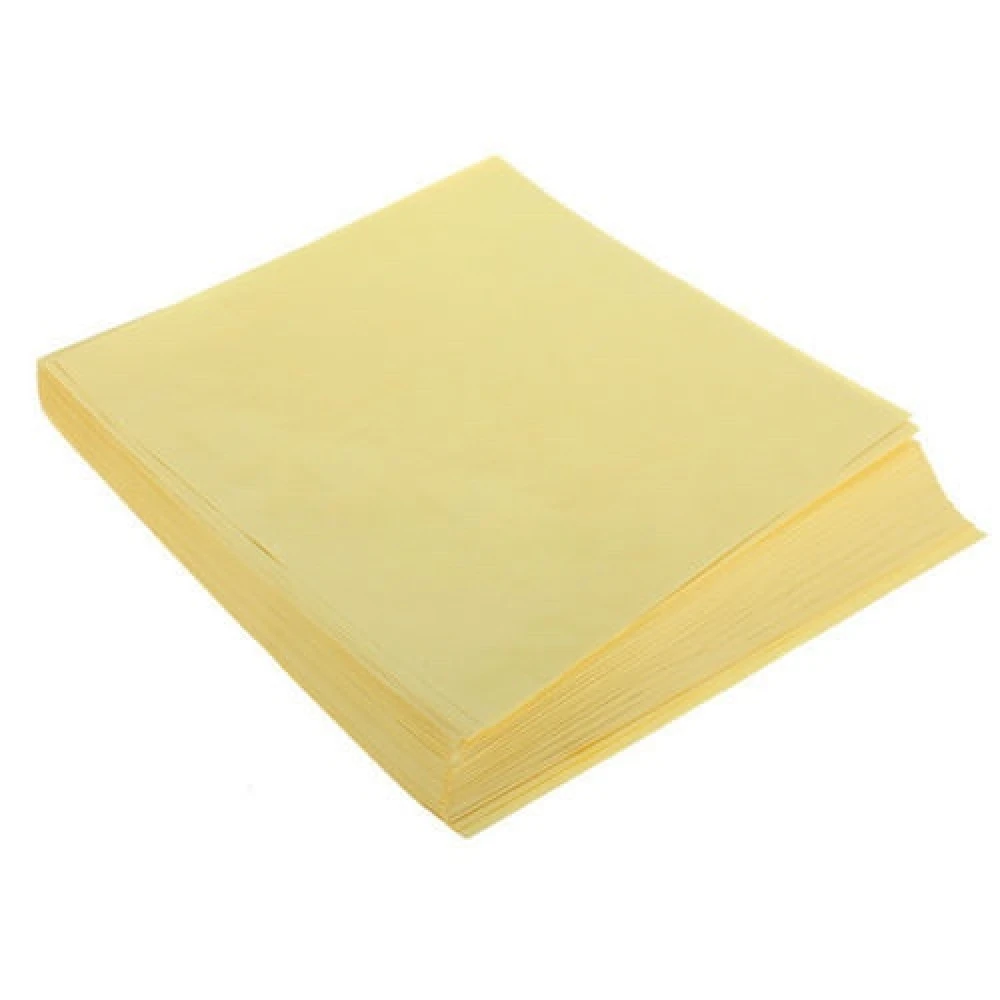

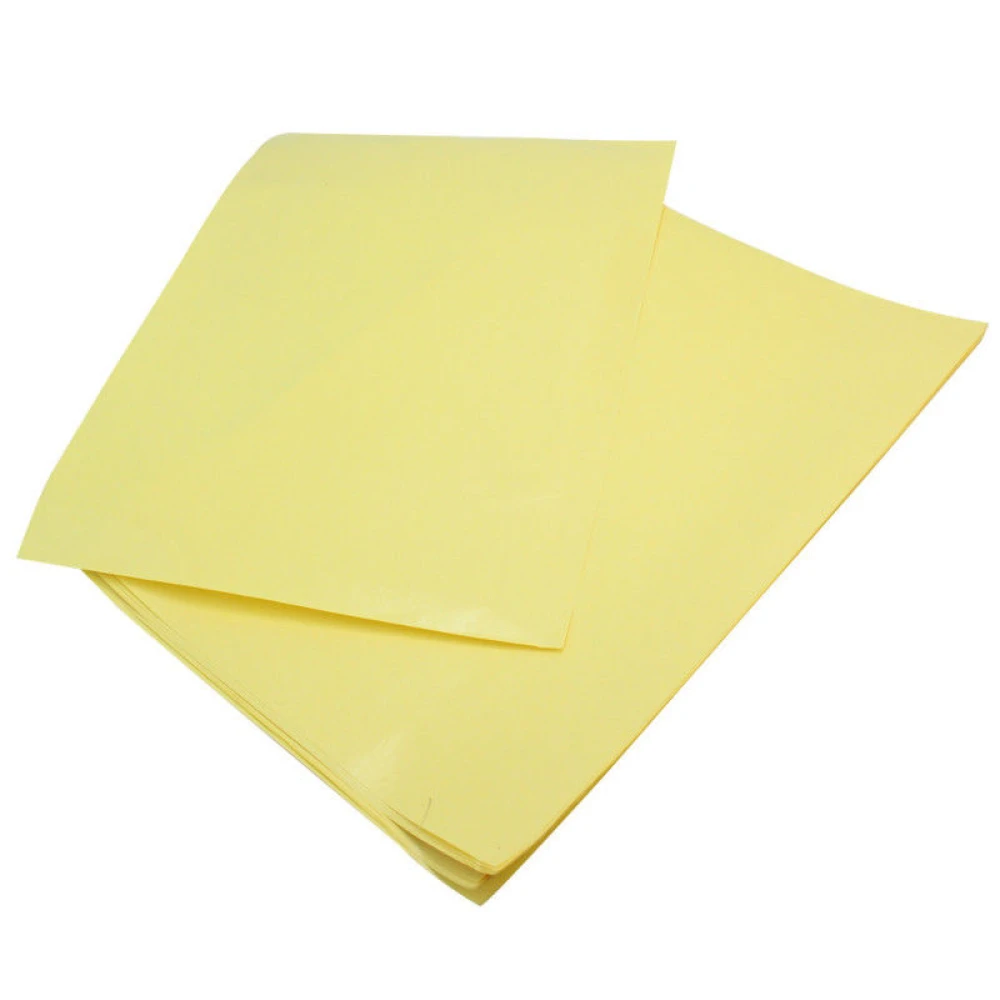

10 φύλλα θερμικής μεταφοράς A4 για PCB και DIY κυκλώματα

Το χαρτί θερμικής μεταφοράς τύπου A4 επιτρέπει καθορισμένη και ακριβή μεταφορά toner από laser εκτυπωτή στην πλακέτα χαλκού, μειώνοντας τα σφάλματα ευθυγράμμισης και βελτιώνοντας τη λεπτομέρεια των διαδρομών σε σύγκριση με μεθόδους όπως το tracing paper ή τα αυτοκόλλητα. Το βασικό του πλεονέκτημα είναι η υψηλή ανάλυση που επιτυγχάνεται και η συμβατότητα με οικιακά υλικά (laser εκτυπωτής και σίδερο ή laminator), αν και το τελικό αποτέλεσμα εξαρτάται από τις ρυθμίσεις μεταφοράς και το συγκεκριμένο σχέδιο.

Τα φύλλα χαρτιού θερμικής μεταφοράς συνήθως έχουν πάχος περίπου 70 έως 80 µm και βάρος ανά φύλλο 4 έως 5 g (σε μορφή A4: 297 x 210 mm). Υπάρχουν ελάχιστες ανοχές (±5 µm) λόγω της διαδικασίας παραγωγής, αλλά αυτές συνήθως δεν επηρεάζουν τη μεταφορά για τις περισσότερες DIY εφαρμογές.

Το χαρτί είναι συμβατό με τυπικούς laser εκτυπωτές (οικιακούς ή επαγγελματικούς), αρκεί να δέχονται χαρτί μεγέθους A4. Δεν είναι κατάλληλο για inkjet εκτυπωτές. Αντέχει θερμοκρασίες θερμικής μεταφοράς μεταξύ 150 και 180 °C, τόσο σε laminator όσο και σε οικιακό σίδερο. Η υπέρβαση των 190 °C μπορεί να καταστρέψει το χαρτί και να δυσκολέψει τον διαχωρισμό μετά τη μεταφορά.

Τα πιο συνηθισμένα προβλήματα είναι η κακή πρόσφυση του toner, τα ασαφή άκρα ή η ελλιπής μεταφορά. Αυτά συνήθως οφείλονται σε ανεπαρκή θερμοκρασία (κάτω από 150 °C), σύντομο χρόνο επαφής ή ακατάλληλη πίεση. Για καλύτερα αποτελέσματα, συνιστάται να καθαρίζετε καλά την πλακέτα χαλκού, να εκτυπώνετε με υψηλή πυκνότητα toner και να πειραματίζεστε με χρόνο και θερμοκρασία μέσα στο προτεινόμενο εύρος (1-2 λεπτά στους 150-180 °C).

Για τη διατήρηση των φύλλων, πρέπει να αποθηκεύονται σε ξηρό μέρος, χωρίς άμεση έκθεση στον ήλιο, και σε θερμοκρασίες μεταξύ 15 και 25 °C ώστε να αποφευχθούν παραμορφώσεις ή απώλεια επιφανειακών ιδιοτήτων. Συνιστάται να παραμένουν στην αρχική τους συσκευασία μέχρι τη στιγμή της χρήσης. Η υγρασία μπορεί να μειώσει την ικανότητα μεταφοράς, οπότε ένα ξηρό περιβάλλον είναι απαραίτητο.

Όχι, αυτά τα φύλλα είναι συμβατά μόνο με εκτυπωτές laser λόγω της σύνθεσης του toner που απαιτείται για τη θερμική μεταφορά.

Κάθε φύλλο έχει μέγεθος A4, δηλαδή 297 x 210 mm.

Το σχέδιο εκτυπώνεται με εκτυπωτή laser στο φύλλο και στη συνέχεια εφαρμόζεται θερμότητα και πίεση με laminator ή σίδερο για να μεταφερθεί το toner στη χάλκινη πλακέτα.

Ναι, αυτά τα φύλλα επιτρέπουν την κατασκευή πλακετών τυπωμένου κυκλώματος διπλής όψης με υψηλή ακρίβεια.

Συνιστάται η χρήση εκτυπωτών laser μικρού μεγέθους και η προσαρμογή του χρόνου και της θερμοκρασίας ανάλογα με τον εξοπλισμό. Μην χρησιμοποιείτε εκτυπωτές inkjet.
