RS232 TTL μετατροπέας καλωδίου Kit για αξιόπιστες και ευέλικτες σειριακές συνδέσεις

Name: RS232 TTL μετατροπέας καλωδίου Kit για αξιόπιστες και ευέλικτες σειριακές συνδέσεις
Brand: satkit
SKU: H020302-RS232-TTL
Price: 4.96 EUR
Availability: InStock

Μάρκα: satkit

Γίνετε ο πρώτος που θα αξιολογήσει αυτό το προϊόν

4,96€

Περιλαμβάνεται ΦΠΑ (Χωρίς ΦΠΑ: 4,00 €)

Εκπτώσεις ποσότητας

Ποσότητα	Τιμή	Αποθήκευση
2+	4,76 €	-4%
10+	4,51 €	-9%
20+	3,97 €	-20%

Περιορισμένο απόθεμα

Κανονική παράδοση Τετ, Ιούν 3 - Παρ, Ιούν 5

Ταχεία παράδοση Δευ, Ιούν 1 - Τρί, Ιούν 2

Επιστροφές 30 ημερών

Ποσότητα

Δωρεάν επιστροφές εντός 30 ημερών

Ασφαλής συναλλαγή

Δωρεάν παράδοση Αποστολή από 4,99€

Εύκολες επιστροφές Πολιτική επιστροφών 30 ημερών

Ασφαλής πληρωμή 100% ασφαλής ολοκλήρωση αγοράς

Εγγύηση ποιότητας Μόνο αυθεντικά προϊόντα

Το RS232 TTL Convertidor Cable Kit είναι μια αποτελεσματική λύση για τη μετατροπή σημάτων RS232 σε επίπεδα TTL (3.3 a 5.5V), διευκολύνοντας την επικοινωνία μεταξύ ηλεκτρονικών συσκευών με διαφορετικά πρότυπα σήματος.

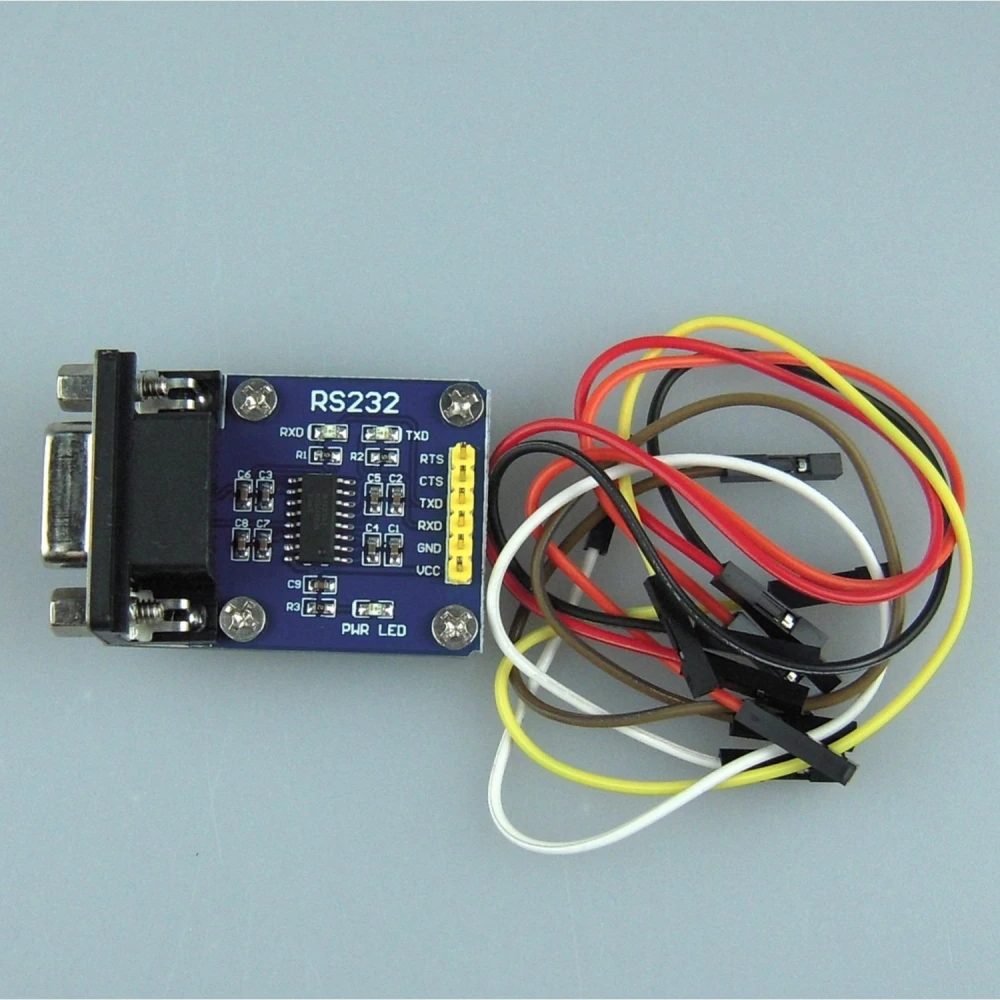

Αυτό το kit περιλαμβάνει μια πλακέτα τυπωμένου κυκλώματος διπλής όψης με μεταξοτυπία και δύο οπές στερέωσης, συναρμολογημένη και δοκιμασμένη για να διασφαλίζει την ποιότητα και τη λειτουργία της.

Ενσωματώνει το αυθεντικό chip MAX3232, γνωστό για την αξιοπιστία του στη μετατροπή σημάτων.
Λειτουργεί με τροφοδοσία 3V a 5.5V VCC, προσαρμοζόμενο σε διάφορες εφαρμογές.
Υποστηρίζει ταχύτητες μετάδοσης έως 250 kbit/s, εξασφαλίζοντας γρήγορη και σταθερή επικοινωνία.
Διαθέτει δύο drivers και δύο receivers για αποτελεσματική αμφίδρομη επικοινωνία.
Συμβατό με σειριακές θύρες RS232 υπολογιστών ή αντάπτορες USB to serial.
Απαιτεί ένα σειριακό καλώδιο DB9 macho a hembra (straight through) για σύνδεση με τη θύρα RS232 του υπολογιστή.

Τυπικές χρήσεις:

Σύνδεση και επικοινωνία με μονάδες GPS.
Διασύνδεση με κονσόλες XBOX για ανάπτυξη ή διάγνωση.
Προγραμματισμός και επικοινωνία με μικροελεγκτές Microchip PIC και Basic Stamps.
Έργα ηλεκτρονικής που απαιτούν προσαρμογή επιπέδων σήματος μεταξύ RS232 και TTL.

Συμβατότητα: Αυτός ο μετατροπέας είναι συμβατός με συσκευές που χρησιμοποιούν σήματα RS232 και χρειάζονται επικοινωνία TTL, συμπεριλαμβανομένου ηλεκτρονικού εξοπλισμού, συστημάτων κινητής τηλεφωνίας και άλλων σειριακών συσκευών.

Χάρη στον συμπαγή σχεδιασμό και την υψηλή ποιότητά του, το RS232 TTL Convertidor Cable Kit είναι ένα απαραίτητο εργαλείο για τεχνικούς, προγραμματιστές και λάτρεις της ηλεκτρονικής που χρειάζονται μια αξιόπιστη λύση για τη μετατροπή σειριακών σημάτων.

Μετατρέπει σήματα RS232 σε επίπεδα TTL από 3.3 έως 5.5V
Περιλαμβάνει αυθεντικό chip MAX3232 για υψηλή αξιοπιστία
Ταχύτητα μετάδοσης έως 250 kbit/s
Δύο drivers και δύο receivers για αμφίδρομη επικοινωνία
Συμβατό με θύρες RS232 και αντάπτορες USB to serial
Πλακέτα τυπωμένου κυκλώματος διπλής όψης με μεταξοτυπία και οπές στερέωσης

Ερωτήσεις & Απαντήσεις πελατών

Ποια πλεονεκτήματα προσφέρει το chip MAX3232 σε σχέση με άλλους RS232-TTL converters που διατίθενται στην αγορά;

Το chip MAX3232 ξεχωρίζει για τη συμβατότητά του με ευρύτερα εύρη τάσης τροφοδοσίας (3.3 έως 5.5 V), τη χαμηλή κατανάλωση ρεύματος και την υψηλή αξιοπιστία στη μετατροπή λογικών επιπέδων. Σε αντίθεση με παραλλαγές όπως το κλασικό MAX232, το MAX3232 μπορεί να συνεργαστεί με σύγχρονα συστήματα λογικής 3.3 V, διευρύνοντας τη συμβατότητα με μικροελεγκτές και τρέχοντα modules.

Ποιες είναι οι φυσικές διαστάσεις του module και τι περιλαμβάνει ακριβώς το kit;

Το module έχει περίπου μέγεθος 40 mm x 25 mm και βάρος κάτω από 20 g. Το kit περιλαμβάνει την συναρμολογημένη πλακέτα με τον converter βασισμένο στο MAX3232, το καλώδιο διασύνδεσης και pins σύνδεσης για TTL. Δεν περιλαμβάνεται το καλώδιο DB9-M/F που απαιτείται για τη σύνδεση στη θύρα RS232 του PC.

Υπάρχει κάποια σύσταση τοποθέτησης για να αποφεύγονται σφάλματα στην επικοινωνία ή ζημιές από λανθασμένη σύνδεση;

Συνιστάται να συνδέετε πρώτα την πλευρά RS232 στη θύρα του υπολογιστή/αναπτυξιακής πλακέτας και να βεβαιώνεστε για το σωστό pinout στην πλευρά TTL. Η αντιστροφή TX/RX είναι συχνή αιτία αποτυχίας. Μην συνδέετε το VCC του module σε πηγές πάνω από 5.5 V για να αποφύγετε ζημιά στο MAX3232. Χρησιμοποιείτε πάντα το ίσιο, όχι crossover, καλώδιο DB9-M/F.

Ο converter συμμορφώνεται με κάποιο πρότυπο ηλεκτρικής ασφάλειας ή προστασίας ESD (ηλεκτροστατική εκφόρτιση);

Το ολοκληρωμένο MAX3232 διαθέτει εσωτερική προστασία ESD σύμφωνα με το IEC 61000-4-2, αντέχοντας τυπικές άμεσες εκφορτίσεις έως ±15 kV στις γραμμές δεδομένων RS232. Ωστόσο, η πλακέτα δεν ενσωματώνει πρόσθετες προστασίες στο επίπεδο των συνδέσμων, οπότε συνιστάται προσοχή σε βιομηχανικά περιβάλλοντα.

Σε τι χρησιμεύει το RS232 TTL Convertidor Cable Kit;

Χρησιμεύει για τη μετατροπή σειριακών σημάτων RS232 σε επίπεδα TTL, επιτρέποντας την επικοινωνία μεταξύ συσκευών με διαφορετικά πρότυπα σήματος.

Με ποιες συσκευές είναι συμβατός αυτός ο μετατροπέας;

Είναι συμβατός με μονάδες GPS, κονσόλες XBOX, μικροελεγκτές Microchip PIC, Basic Stamps και άλλες συσκευές που χρησιμοποιούν σήματα RS232 ή TTL.

Τι είδους καλώδιο χρειάζομαι για να συνδέσω τον μετατροπέα με τον υπολογιστή;

Χρειάζεται ένα σειριακό καλώδιο DB9 macho a hembra (straight through) για να συνδέσετε τον μετατροπέα στη θύρα RS232 του υπολογιστή.

Ποια είναι η μέγιστη ταχύτητα μετάδοσης δεδομένων;

Η μέγιστη ταχύτητα είναι έως 250 kbit/s, εξασφαλίζοντας γρήγορη και σταθερή επικοινωνία.

Ποιο εύρος τάσης υποστηρίζει ο μετατροπέας;

Λειτουργεί με τροφοδοσία τάσης μεταξύ 3V και 5.5V VCC.
