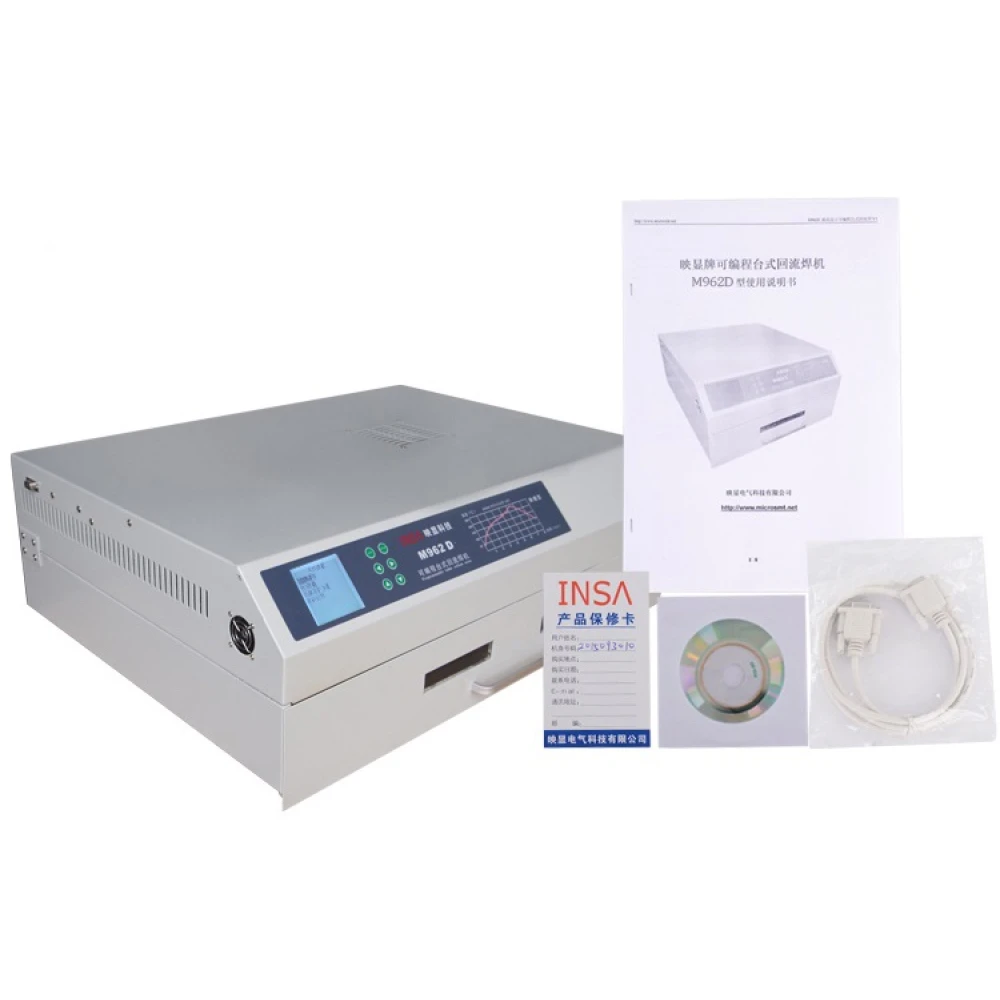

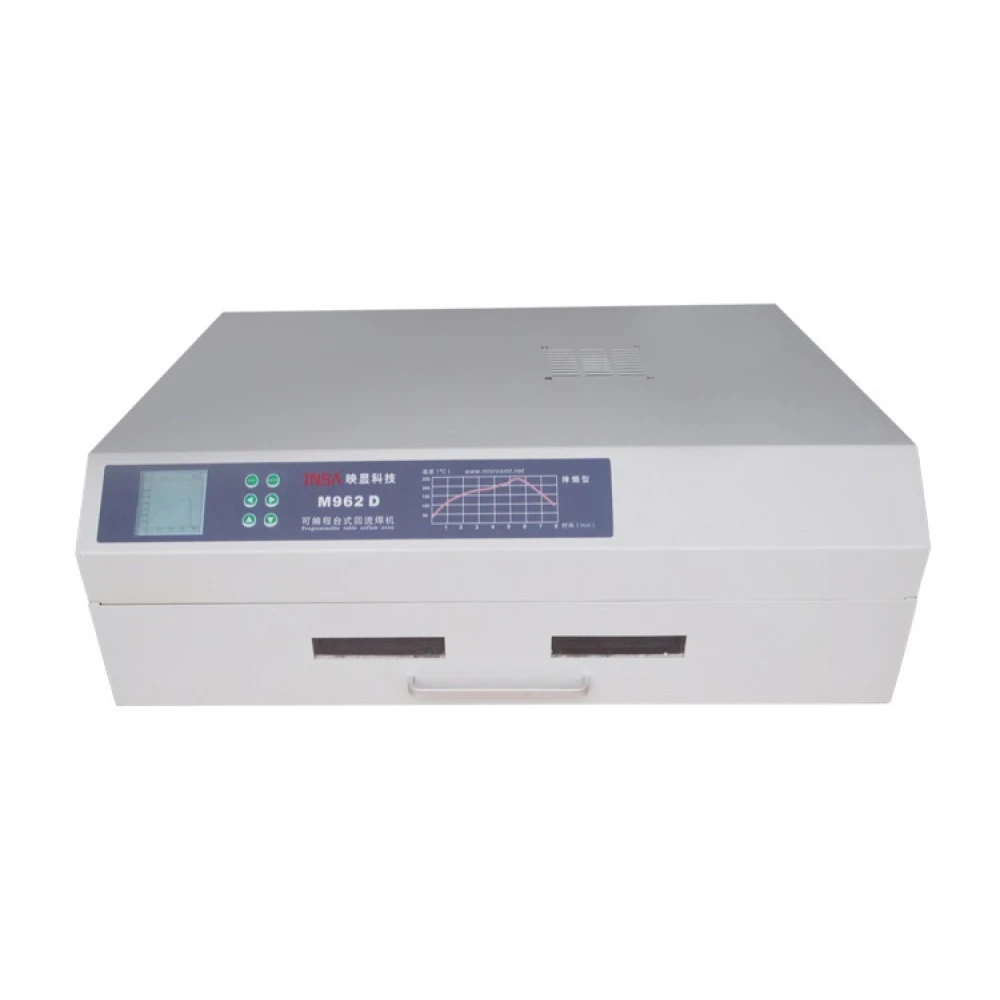

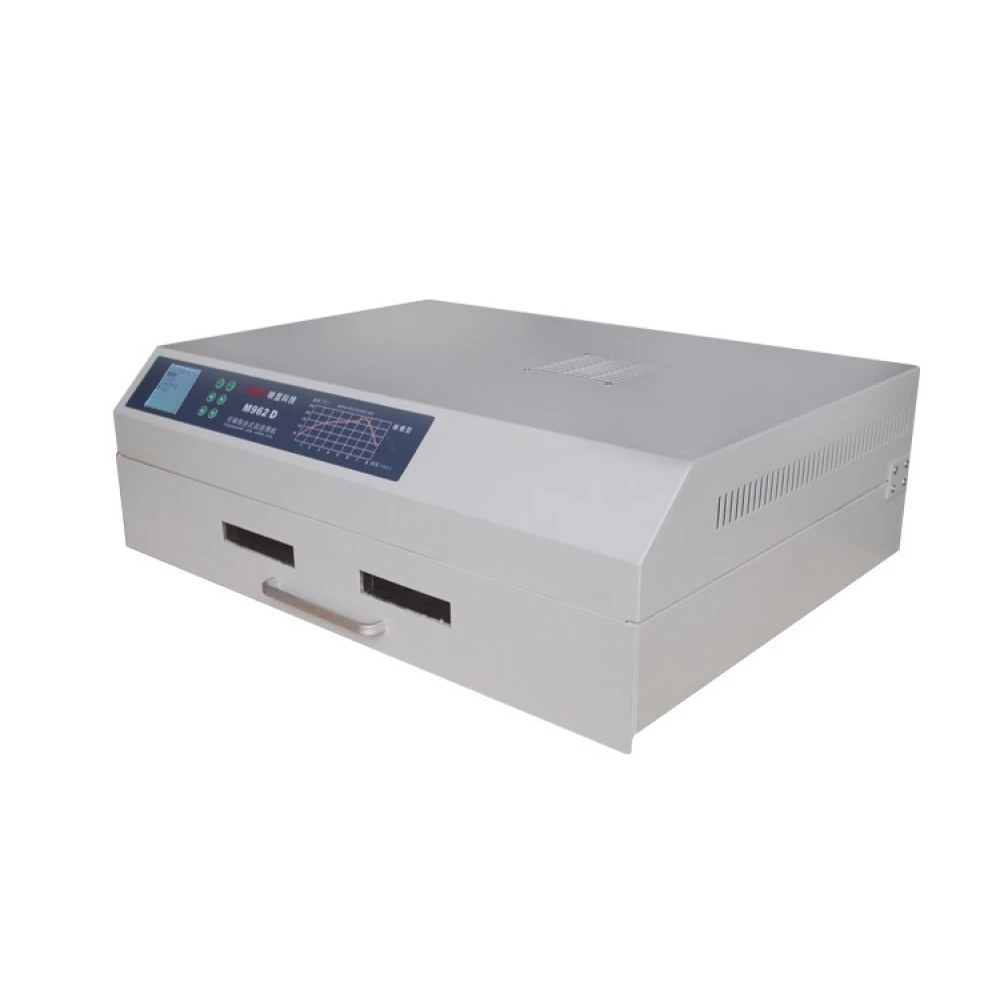

Φούρνος Reflow Υπέρυθρων INSA M962D με Αυτόματο Έλεγχο
Μάρκα: Puhui
Περιλαμβάνεται ΦΠΑ (Χωρίς ΦΠΑ: 680,00 €)
Εκπτώσεις ποσότητας
| Ποσότητα | Τιμή | Αποθήκευση |
|---|---|---|
| 2+ | 809,47 € | -4% |
| 10+ | 792,61 € | -6% |
| 20+ | 758,88 € | -10% |
Περιγραφή προϊόντος:

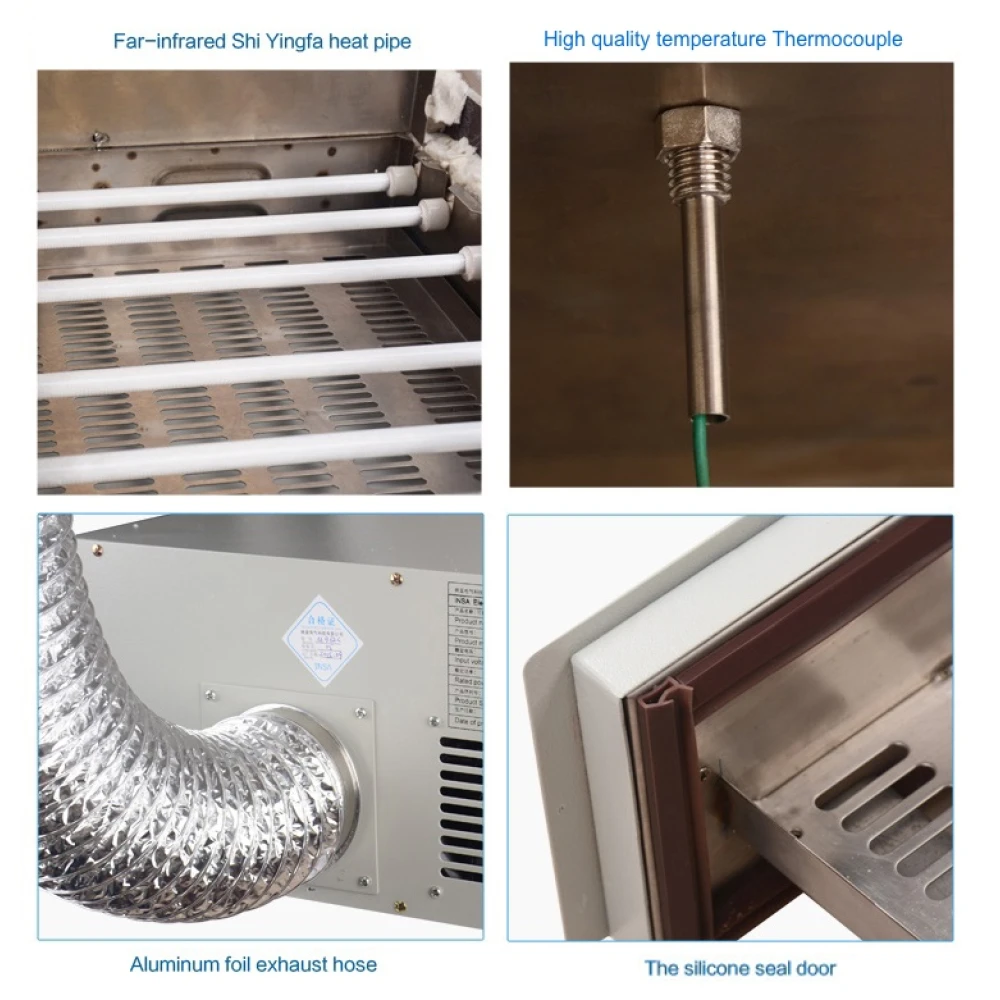

Ο φούρνος reflow υπέρυθρων INSA M962D είναι ένας προηγμένος εξοπλισμός σχεδιασμένος για να αυτοματοποιεί τη διαδικασία συγκόλλησης ηλεκτρονικών εξαρτημάτων SMD και BGA. Ελεγχόμενος από μικροϋπολογιστή, αυτός ο φούρνος προσφέρει πλήρη και αυτόματη διαδικασία συγκόλλησης, διευκολύνοντας τη λειτουργία και εξασφαλίζοντας ακριβή και ομοιόμορφα αποτελέσματα χάρη στην τεχνολογία γρήγορης υπέρυθρης ακτινοβολίας σε συνδυασμό με κυκλοφορία αέρα.
Βασικά χαρακτηριστικά:
- Μεγάλη περιοχή συγκόλλησης: Η ωφέλιμη ζώνη συγκόλλησης είναι 400 x 650 mm, επιτρέποντας εργασία με πλακέτες μεγάλου μεγέθους και αυξάνοντας την ευελιξία του εξοπλισμού.
- Οκτώ προγραμματιζόμενα προφίλ θερμοκρασίας: Επιτρέπει την επιλογή και αποθήκευση διαφορετικών καμπυλών θερμοκρασίας για προσαρμογή σε διάφορους τύπους συγκόλλησης και υλικών, συμπεριλαμβανομένων ελεγχόμενων λειτουργιών θέρμανσης και ψύξης.
- Υψηλή ισχύς: Διαθέτει ονομαστική ισχύ 3300W που εξασφαλίζει γρήγορη και ομοιόμορφη θέρμανση σε όλη τη διαδικασία.

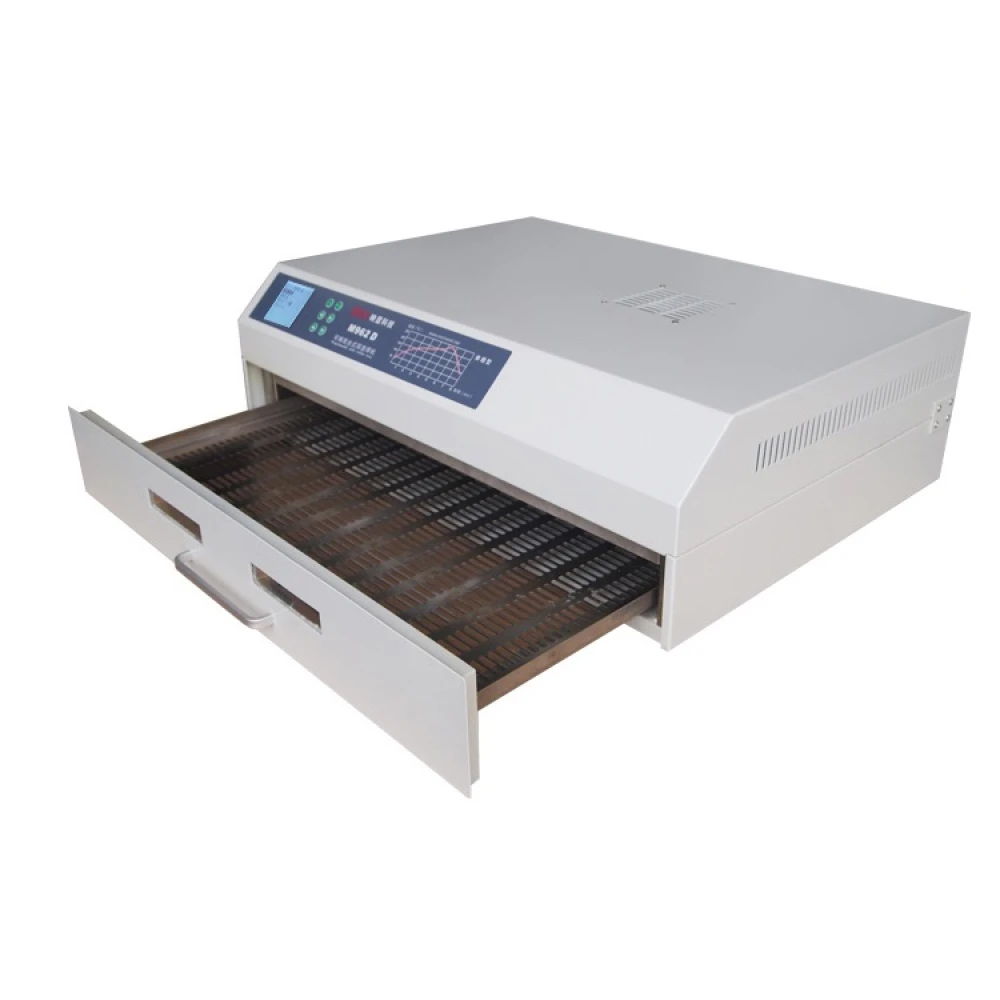

- Εργονομικός και λειτουργικός σχεδιασμός: Περιλαμβάνει βάση τύπου συρταριού για εύκολη οπτική παρακολούθηση κατά τη συγκόλληση. Η φιλική διεπαφή του επιτρέπει εύκολο χειρισμό ακόμη και από χειριστές χωρίς εμπειρία.
- Ειδικές λειτουργίες: Υποστηρίζει διαδικασίες συγκόλλησης, στεγνώματος, διατήρησης θερμότητας, γρήγορης ψύξης και rework, ιδανικό για εξαρτήματα όπως CHIP, SOP, PLCC, QFP και BGA.
- Ηλεκτρική συμβατότητα: Λειτουργεί με τροφοδοσία AC110V έως AC220V, 50-60Hz, προσαρμοζόμενο σε διαφορετικά περιβάλλοντα εργασίας.
Τυπικές εφαρμογές:
Αυτός ο φούρνος είναι ιδανικός για επιχειρήσεις και εργαστήρια που απαιτούν συγκόλληση υψηλής ακρίβειας σε παραγωγή σειράς ή μικρές παρτίδες. Είναι ιδιαίτερα χρήσιμος για συγκόλληση χωρίς μόλυβδο σε διπλής όψης πλακέτες, reballing BGA, θερμική γήρανση πλακετών PCB και γενική συντήρηση ηλεκτρονικών κυκλωμάτων.
Συνοπτικές οδηγίες χρήσης:
- Τοποθετήστε το προϊόν προς συγκόλληση στη βάση και κλείστε το συρτάρι.
- Επιλέξτε το κατάλληλο προφίλ θερμοκρασίας από το μενού LCD, διαθέσιμο σε πολλές γλώσσες, συμπεριλαμβανομένων των ισπανικών.
- Ξεκινήστε τον αυτόματο κύκλο συγκόλλησης με οπτική παρακολούθηση μέσω του παραθύρου του φούρνου.
- Μετά την ολοκλήρωση, ο φούρνος πραγματοποιεί αυτόματη ψύξη για να εξασφαλίσει την ποιότητα της συγκόλλησης.
- Σε περίπτωση ατελειών, μπορεί να γίνει rework χρησιμοποιώντας τη λειτουργία πρόσθετης θέρμανσης.
Συμβουλές για βέλτιστη χρήση:
- Προθερμάνετε τον φούρνο σε ψυχρά περιβάλλοντα ή με υψηλή υγρασία για να βελτιώσετε την ποιότητα της συγκόλλησης.
- Αποφύγετε τη συγκόλληση εξαρτημάτων με μεταλλικές θωρακίσεις ή που αντέχουν θερμοκρασίες κάτω από 250°C.
- Για καλύτερο αποτέλεσμα, τοποθετήστε μια επιπλέον πλακέτα PCB 10x10 cm κάτω από το εξάρτημα όταν εργάζεστε με BGA.
Καθημερινή συντήρηση:
- Διατηρείτε καθαρή τη βάση και το παράθυρο παρακολούθησης.
- Μην απενεργοποιείτε τον φούρνο αμέσως μετά τη χρήση· περιμένετε να κρυώσει πλήρως.

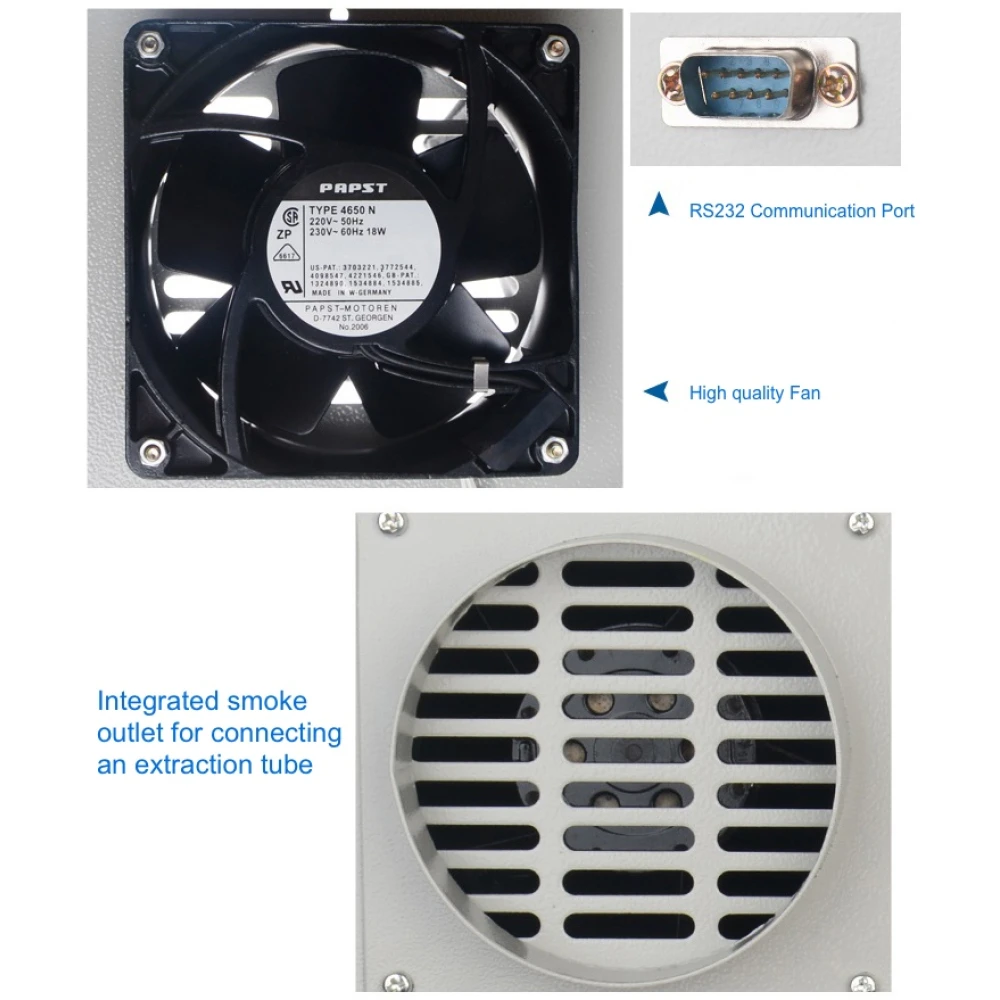

- Εξασφαλίστε καλό αερισμό του εξοπλισμού κατά τη λειτουργία του.
- Αποσυνδέστε τον εξοπλισμό αν δεν πρόκειται να χρησιμοποιηθεί για μεγάλα χρονικά διαστήματα.
Διαθεσιμότητα: Αυτή τη στιγμή το προϊόν είναι εκτός αποθέματος και πωλείται μόνο κατόπιν παραγγελίας.
Ο φούρνος reflow υπέρυθρων INSA M962D είναι μια αξιόπιστη και αποδοτική λύση για διαδικασίες ηλεκτρονικής συγκόλλησης που απαιτούν ακρίβεια και αυτοματοποιημένο έλεγχο.
- Μέγιστη ωφέλιμη περιοχή συγκόλλησης 400x650 mm για μεγαλύτερη ευελιξία
- Οκτώ προγραμματιζόμενα προφίλ θερμοκρασίας για διαφορετικούς τύπους συγκόλλησης
- Ονομαστική ισχύς 3300W με γρήγορη και ομοιόμορφη θέρμανση

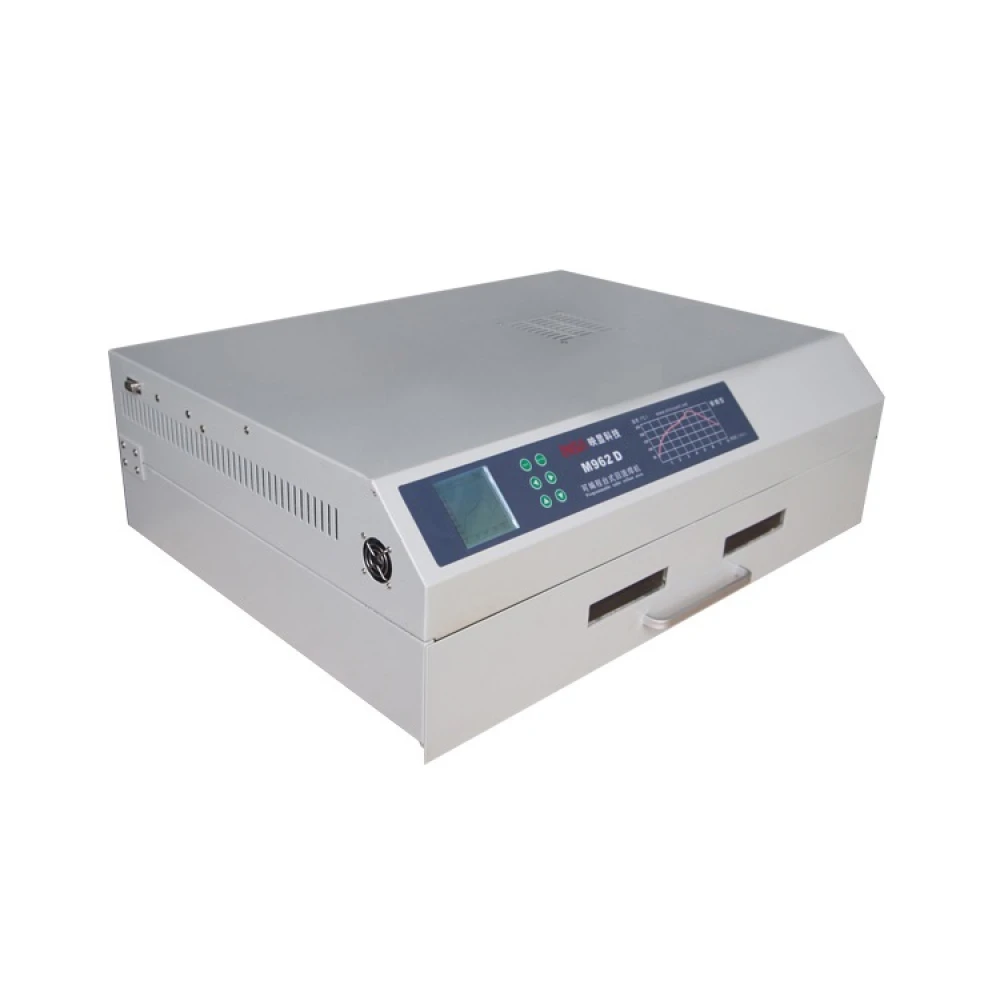

- Φιλική διεπαφή με οθόνη LCD και πολύγλωσσο μενού
- Λειτουργίες συγκόλλησης, στεγνώματος, διατήρησης θερμότητας και γρήγορης ψύξης
- Συμβατό με εξαρτήματα CHIP, SOP, PLCC, QFP και BGA
- Σχεδιασμός με βάση τύπου συρταριού για οπτική παρακολούθηση κατά τη διαδικασία
- Ηλεκτρική τροφοδοσία AC110V~AC220V / 50~60Hz για διάφορα περιβάλλοντα
- Ιδανικό για παραγωγή σειράς και μικρές παρτίδες σε επιχειρήσεις και εργαστήρια
- Εύκολη συντήρηση με συστάσεις για μεγαλύτερη διάρκεια ζωής
Ερωτήσεις & Απαντήσεις πελατών
Ποια πλεονεκτήματα προσφέρει το σύστημα θέρμανσης υπερύθρων σε σχέση με τους παραδοσιακούς φούρνους reflow με convection στο μοντέλο INSA M962d;
Το INSA M962d χρησιμοποιεί θέρμανση υπερύθρων σε συνδυασμό με εξαναγκασμένο αερισμό. Αυτό επιτρέπει πιο ομοιόμορφη θερμοκρασία και ταχεία μεταφορά θερμότητας, βελτιώνοντας την ακρίβεια του θερμικού προφίλ. Ωστόσο, πρέπει να ληφθεί υπόψη ότι η ακτινοβολία IR μπορεί να είναι λιγότερο αποτελεσματική σε εξαρτήματα που βρίσκονται σε σκιά ή είναι στοιβαγμένα, σε σύγκριση με συστήματα αποκλειστικά θερμού αέρα.
Ποιες είναι οι χρήσιμες εσωτερικές διαστάσεις και το συνολικό βάρος του φούρνου reflow INSA M962d;
Η εσωτερική αποτελεσματική ζώνη συγκόλλησης είναι 400 x 650 mm, κάτι που επιτρέπει μεσαίες και μεγάλες πλακέτες κυκλωμάτων. Το βάρος του εξοπλισμού είναι περίπου 28 kg. Οι τιμές αυτές μπορεί να διαφέρουν ελαφρώς ανάλογα με την παρτίδα παραγωγής.
Τι συντήρηση απαιτεί αυτός ο φούρνος και ποια είναι η εκτιμώμενη διάρκεια ζωής του σε συχνή χρήση;
Η βασική συντήρηση περιλαμβάνει τακτικό καθαρισμό των φίλτρων και του θαλάμου, έλεγχο των IR αντιστάσεων και των ανεμιστήρων. Σε μέτριες συνθήκες, η διάρκεια ζωής των λαμπτήρων IR ξεπερνά τις 8000 h. Η υπερθέρμανση και η συσσώρευση υπολειμμάτων μπορούν να μειώσουν αυτό το διάστημα.
Μπορούν να φορτωθούν ταυτόχρονα διαφορετικές μικρού μεγέθους PCBs σε μία ίδια διαδικασία reflow;
Ναι, είναι δυνατό να φορτωθούν πολλές μικρές PCBs, αρκεί το άθροισμα των επιφανειών να μην υπερβαίνει τα 400 x 650 mm και να υπάρχει επαρκής απόσταση για την κυκλοφορία του αέρα. Συνιστάται η χρήση οργανωτικών στηριγμάτων για να αποφεύγονται μετακινήσεις κατά τη διαδικασία.
Τι είδους εξαρτήματα μπορώ να συγκολλήσω με τον INSA M962D;
Μπορεί να συγκολλήσει μικρά και σύνθετα εξαρτήματα όπως CHIP, SOP, PLCC, QFP και BGA, συμπεριλαμβανομένης της συγκόλλησης χωρίς μόλυβδο και του reballing BGA.
Ποια είναι η μέγιστη περιοχή συγκόλλησης που υποστηρίζει αυτός ο φούρνος;
Ο φούρνος υποστηρίζει μέγιστη ωφέλιμη περιοχή συγκόλλησης 400 x 650 mm.
Τι τάση τροφοδοσίας απαιτεί ο INSA M962D;
Λειτουργεί με ηλεκτρική τροφοδοσία AC110V έως AC220V, 50-60Hz.
Ο φούρνος περιλαμβάνει προρυθμισμένα προφίλ θερμοκρασίας;
Ναι, περιλαμβάνει οκτώ προγραμματιζόμενα προφίλ θερμοκρασίας για διαφορετικές διαδικασίες συγκόλλησης και υλικά.
Είναι διαθέσιμος ο INSA M962D για άμεση αγορά;
Αυτή τη στιγμή το προϊόν είναι εκτός αποθέματος και πωλείται μόνο κατόπιν παραγγελίας.
