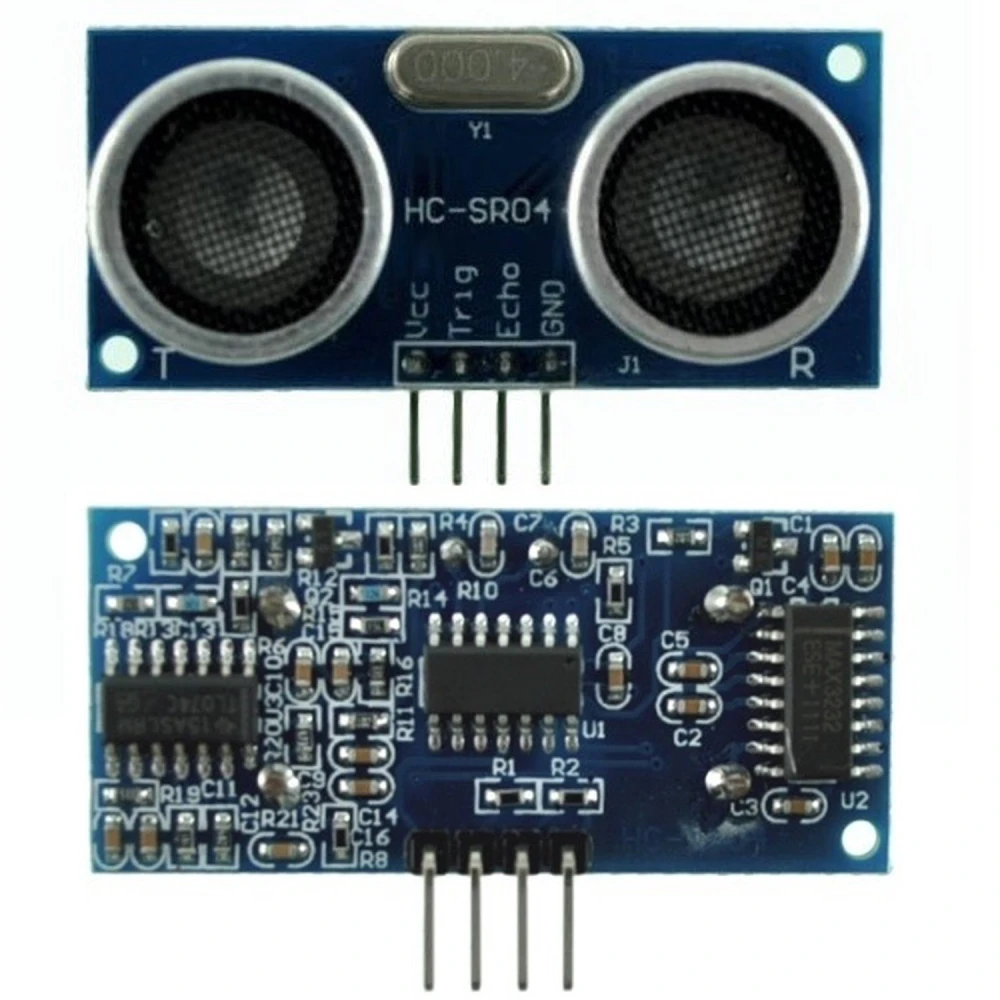

Μονάδα Υπερηχητικού Αισθητήρα HC-SR04 για Arduino - Ακριβής Μέτρηση Απόστασης

Name: Μονάδα Υπερηχητικού Αισθητήρα HC-SR04 για Arduino - Ακριβής Μέτρηση Απόστασης
Brand: satkit
SKU: J030106-SR04
Price: 1.86 EUR
Availability: InStock

Μάρκα: satkit

Γίνετε ο πρώτος που θα αξιολογήσει αυτό το προϊόν

1,86€

Περιλαμβάνεται ΦΠΑ (Χωρίς ΦΠΑ: 1,50 €)

Εκπτώσεις ποσότητας

Ποσότητα	Τιμή	Αποθήκευση
2+	1,23 €	-34%
10+	1,18 €	-37%
20+	1,05 €	-43%

Σε απόθεμα - Αποστέλλεται άμεσα

Κανονική παράδοση Τετ, Ιούν 17 - Παρ, Ιούν 19

Ταχεία παράδοση Δευ, Ιούν 15 - Τρί, Ιούν 16

Επιστροφές 30 ημερών

Ποσότητα

Δωρεάν επιστροφές εντός 30 ημερών

Ασφαλής συναλλαγή

Δωρεάν παράδοση Αποστολή από 4,99€

Εύκολες επιστροφές Πολιτική επιστροφών 30 ημερών

Ασφαλής πληρωμή 100% ασφαλής ολοκλήρωση αγοράς

Εγγύηση ποιότητας Μόνο αυθεντικά προϊόντα

Η μονάδα υπερηχητικού αισθητήρα HC-SR04 για Arduino είναι ένα βασικό εξάρτημα για κάθε έργο ρομποτικής ή ηλεκτρονικών που απαιτεί ακριβή και αξιόπιστη μέτρηση απόστασης. Ο αισθητήρας λειτουργεί σαν sonar, εκπέμποντας υπερηχητικά κύματα και μετρώντας τον χρόνο που χρειάζεται η ηχώ για να επιστρέψει αφού ανακλαστεί σε ένα αντικείμενο, επιτρέποντας την ανίχνευση εμποδίων από 2 εκατοστά έως 3 μέτρα.

Ο συμπαγής και απλός σχεδιασμός του διευκολύνει την ενσωμάτωσή του σε πλακέτες πρωτοτύπων ή απευθείας σε ρομπότ. Διαθέτει LED ένδειξης που δείχνει πότε πραγματοποιεί μέτρηση και απαιτεί μόνο τρεις ακίδες για τη λειτουργία του: VCC, GND και σήμα εξόδου.

Κύρια χαρακτηριστικά

Εύρος μέτρησης: 2 cm έως 3 μέτρα, ιδανικό για ανίχνευση αντικειμένων σε μικρή και μεσαία απόσταση.
Τάση τροφοδοσίας: 5V +/-10% (ελάχιστο 4.5V, μέγιστο 6V), συμβατό με τους περισσότερους μικροελεγκτές.
Κατανάλωση: 30 mA τυπικά, με μέγιστο 35 mA.
Διεπαφή: 3 ακίδες (VCC, GND, σήμα) για εύκολη σύνδεση.
Επικοινωνία: Χρησιμοποιεί σήματα τύπου "pulse in / pulse out" για τη μέτρηση της απόστασης μέσω πλάτους παλμού PWM.
LED ένδειξης: Δείχνει όταν ο αισθητήρας πραγματοποιεί μέτρηση.
TTL παλμός: Ελάχιστος παλμός 2 µs (5 µs τυπικά) και θετικός παλμός echo από 115 µs έως 18.5 ms.
Συχνότητα ριπής: 40 kHz για 200 µs.
Συμπαγές μέγεθος: 22 mm x 46 mm x 16 mm, εύκολο στην ενσωμάτωση σε κάθε έργο.

Τυπικές χρήσεις

Ο αισθητήρας αυτός χρησιμοποιείται ευρέως σε έργα ρομποτικής για αποφυγή εμποδίων, μέτρηση αποστάσεων σε αυτοματοποιημένα συστήματα και σε πρωτότυπα που απαιτούν ακριβή ανίχνευση αντικειμένων. Η συμβατότητά του με Arduino, PIC και άλλους μικροελεγκτές τον καθιστά ένα ευέλικτο εργαλείο για makers και developers.

Συμβατότητα

Το HC-SR04 είναι συμβατό με πλακέτες Arduino και άλλους μικροελεγκτές που υποστηρίζουν ψηφιακά σήματα εισόδου και εξόδου. Η απλή διεπαφή του επιτρέπει γρήγορη και χωρίς δυσκολίες ενσωμάτωση σε DIY, εκπαιδευτικά ή επαγγελματικά έργα.

Με αυτή τη μονάδα, μπορείτε να υλοποιήσετε συστήματα υπερηχητικής μέτρησης απόστασης με ευκολία και αξιοπιστία, βελτιστοποιώντας τα ηλεκτρονικά και ρομποτικά σας έργα.

Εύρος μέτρησης: 2 cm έως 3 μέτρα
Τροφοδοσία: 5V +/-10% (4.5V έως 6V)
Τυπική κατανάλωση: 30 mA (μέγ. 35 mA)
Διεπαφή 3 ακίδων: VCC, GND, σήμα
Επικοινωνία με παλμό PWM (pulse in / pulse out)
LED ένδειξης ενεργής μέτρησης
Συχνότητα υπερήχων: 40 kHz
Συμπαγείς διαστάσεις: 22 x 46 x 16 mm

Ερωτήσεις & Απαντήσεις πελατών

Ποια είναι τα πλεονεκτήματα και οι περιορισμοί του HC-SR04 σε σχέση με υπέρυθρους αισθητήρες για μέτρηση απόστασης;

Το HC-SR04 προσφέρει μεγαλύτερο εύρος μέτρησης (2 cm έως 3 m) και συνήθως είναι πιο ακριβές σε επίπεδες και σκληρές επιφάνειες. Ωστόσο, έχει περιορισμούς με μαλακά ή ηχοαπορροφητικά υλικά και μπορεί να επηρεαστεί από ακουστικές παρεμβολές. Οι υπέρυθροι αισθητήρες λειτουργούν καλύτερα σε συνθήκες χαμηλού φωτισμού και σε σκούρα αντικείμενα, αλλά η εμβέλειά τους είναι μικρότερη και η ακρίβεια μεταβάλλεται ανάλογα με το χρώμα και την ανακλαστικότητα του αντικειμένου.

Ποιες είναι οι διαστάσεις και το βάρος του module HC-SR04; Περιλαμβάνει καλώδια ή επιπλέον εξαρτήματα στη συσκευασία;

Το module έχει διαστάσεις 46 mm x 22 mm x 16 mm και βάρος περίπου 10 g. Συνήθως, η συσκευασία περιλαμβάνει μόνο την πλακέτα του αισθητήρα· καλώδια ή βάσεις συνήθως δεν περιλαμβάνονται, εκτός αν αναφέρεται διαφορετικά από τον προμηθευτή.

Ποια ακρίβεια και ανοχή μέτρησης έχει ο αισθητήρας HC-SR04 στο εύρος λειτουργίας του;

Η τυπική ακρίβεια είναι ±3 mm στις περισσότερες αποστάσεις, υπό ιδανικές συνθήκες θερμοκρασίας (20–25 °C) και με άκαμπτες ανακλαστικές επιφάνειες. Οι ανοχές μπορεί να αυξηθούν σε μαλακά, μικρά, κεκλιμένα αντικείμενα ή σε δυσμενείς ακουστικές συνθήκες.

Πώς συνδέεται ο υπερηχητικός αισθητήρας HC-SR04 σε Arduino;

Συνδέεται με τρεις ακίδες: VCC στα 5V, GND στη γείωση και την ακίδα σήματος σε μια ψηφιακή ακίδα του Arduino για τη μέτρηση του παλμού echo.

Ποιο είναι το εύρος απόστασης που μπορεί να μετρήσει το HC-SR04;

Μπορεί να μετρήσει αποστάσεις από 2 εκατοστά έως 3 μέτρα με καλή ακρίβεια.

Τι τάση χρειάζεται ο αισθητήρας για να λειτουργεί σωστά;

Ο αισθητήρας λειτουργεί με τάση τροφοδοσίας 5V με περιθώριο ±10%, δηλαδή μεταξύ 4.5V και 6V.

Είναι συμβατός με άλλους μικροελεγκτές εκτός από Arduino;

Ναι, είναι συμβατός με PIC και άλλους μικροελεγκτές που μπορούν να χειριστούν ψηφιακά σήματα εισόδου και εξόδου.

Τι δείχνει το LED του αισθητήρα;

Το LED ανάβει για να δείξει ότι ο αισθητήρας πραγματοποιεί ενεργή μέτρηση.
