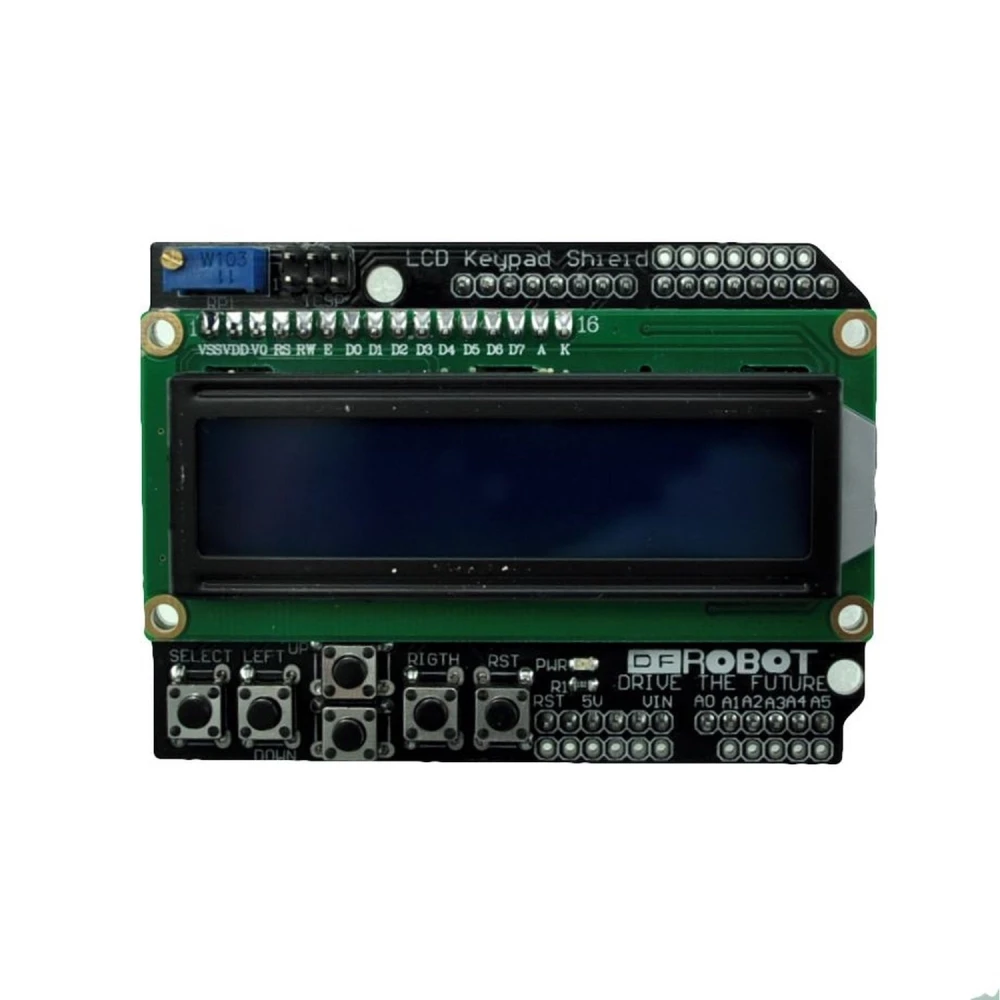

LCD Keypad Shield LCD1602 συμβατό με Arduino με οθόνη και ενσωματωμένα κουμπιά
Μάρκα: satkit
4,96€
Περιλαμβάνεται ΦΠΑ (Χωρίς ΦΠΑ: 4,00 €)
Εκπτώσεις ποσότητας
| Ποσότητα | Τιμή | Αποθήκευση |
|---|---|---|
| 2+ | 4,71 € | -5% |
Περιορισμένο απόθεμα
Κανονική παράδοση
Τετ, Ιούν 17 - Παρ, Ιούν 19
Ταχεία παράδοση
Δευ, Ιούν 15 - Τρί, Ιούν 16
Επιστροφές 30 ημερών
Δωρεάν επιστροφές εντός 30 ημερών
Ασφαλής συναλλαγή
Share:
Δωρεάν παράδοση
Αποστολή από 4,99€
Εύκολες επιστροφές
Πολιτική επιστροφών 30 ημερών
Ασφαλής πληρωμή
100% ασφαλής ολοκλήρωση αγοράς
Εγγύηση ποιότητας
Μόνο αυθεντικά προϊόντα
Το LCD Keypad Shield LCD1602 compatible Arduino είναι ένα απαραίτητο αξεσουάρ για developers και λάτρεις της ηλεκτρονικής που χρησιμοποιούν πλακέτες Arduino ή Freeduino. Αυτό το shield συνδυάζει οθόνη LCD 2 σειρών των 16 χαρακτήρων με έξι στιγμιαία κουμπιά, διευκολύνοντας την άμεση και οπτική αλληλεπίδραση με τα projects σας.
Αυτό το module χρησιμοποιεί τα pins 4, 5, 6, 7, 8, 9 και 10 για τη διασύνδεση με την οθόνη LCD, ενώ το αναλογικό pin 0 χρησιμοποιείται για την ανάγνωση των κουμπιών. Αυτό επιτρέπει αποτελεσματικό έλεγχο χωρίς την ανάγκη για πολλαπλές επιπλέον συνδέσεις.
Κύρια χαρακτηριστικά:
- Λειτουργική τάση: 5V, συμβατό με τις περισσότερες πλακέτες Arduino.
- Οθόνη LCD 2x16 χαρακτήρων για προβολή κειμένου και σχετικών πληροφοριών.
- Έξι ενσωματωμένα στιγμιαία κουμπιά για εύκολη πλοήγηση και έλεγχο.
- Υποστήριξη ρύθμισης αντίθεσης και λειτουργίας οπίσθιου φωτισμού που μπορεί να ενεργοποιείται ή να απενεργοποιείται ανάλογα με τις ανάγκες.
- Επέκταση αναλογικών pins, επιτρέποντας εύκολη ανάγνωση αναλογικών αισθητήρων και άμεση προβολή τους στην οθόνη.
Αυτό το shield είναι ιδανικό για projects που απαιτούν απλό και οπτικό περιβάλλον χρήστη, όπως διαδραστικά μενού, έλεγχο συσκευών ή προβολή δεδομένων σε πραγματικό χρόνο. Ο plug-and-play σχεδιασμός του επιτρέπει γρήγορη και χωρίς δυσκολίες ενσωμάτωση με πλακέτες Arduino και Freeduino.
Διαθέσιμη τεκμηρίωση και πόροι:
- Επίσημο εγχειρίδιο
- Βιβλιοθήκη LCD Keypad
- Βιβλιοθήκη Key Grabber V2
- Σχέδια V1.0
- Σχέδια V0.01
- Datasheet LCD HD44780
Με αυτό το shield, η αλληλεπίδραση με τα projects Arduino γίνεται πιο διαισθητική και επαγγελματική, διευκολύνοντας την ανάπτυξη εφαρμογών με απλά γραφικά περιβάλλοντα και ενσωματωμένα χειριστήρια.
- Λειτουργική τάση 5V συμβατή με Arduino και Freeduino.
- Οθόνη LCD 2x16 χαρακτήρων για καθαρή και ευανάγνωστη προβολή κειμένου.
- 6 ενσωματωμένα στιγμιαία κουμπιά για εύκολο και γρήγορο έλεγχο.
- Υποστήριξη ρύθμισης αντίθεσης και οπίσθιου φωτισμού που ενεργοποιείται/απενεργοποιείται.
- Επέκταση αναλογικών pins για ανάγνωση και προβολή αισθητήρων.
Ερωτήσεις & Απαντήσεις πελατών
Ποια είναι τα υλικά, οι διαστάσεις και το βάρος του shield, και τι περιλαμβάνει ακριβώς η συσκευασία;
Το shield είναι κατασκευασμένο από PCB από υαλοΐνες (FR4), τυπικά ηλεκτρονικά εξαρτήματα και ένα LCD module με συμβατό controller HD44780. Οι τυπικές διαστάσεις του είναι 80 mm x 58 mm x 23 mm και το βάρος του είναι περίπου 42 g. Η συσκευασία συνήθως περιλαμβάνει μόνο το συναρμολογημένο shield, χωρίς καλώδια ή έντυπη τεκμηρίωση· συνιστάται να ελέγξετε αν ο πωλητής προσθέτει manual ή επιπλέον αξεσουάρ.
Ποια είναι τα λειτουργικά όρια του LCD (τάση, ένταση, περιβαλλοντικές συνθήκες) και υπάρχουν κίνδυνοι αν ξεπεραστούν;
Το LCD και το shield έχουν σχεδιαστεί να λειτουργούν στα 5 V±0,25 V, με τυπική κατανάλωση μικρότερη από 50 mA με ενεργό backlight. Λειτουργούν αξιόπιστα μεταξύ 0 °C και 50 °C και RH < 80% (χωρίς συμπύκνωση). Τάσεις πάνω από 5,5 V μπορούν να προκαλέσουν μη αναστρέψιμη ζημιά στον controller ή στο LED backlight, γι’ αυτό συνιστάται πάντα η χρήση ρυθμιζόμενων τροφοδοτικών.
Πώς γίνεται η ρύθμιση της αντίθεσης και η διαχείριση του backlight, και χρειάζεται περιοδική συντήρηση;
Η ρύθμιση της αντίθεσης γίνεται μέσω ενός ποτενσιόμετρου που υπάρχει στο ίδιο το shield, επιτρέποντας προσαρμογή σε διαφορετικές γωνίες θέασης ή συνθήκες φωτισμού. Το backlight μπορεί να ενεργοποιείται/απενεργοποιείται προγραμματικά ή με jumper, ανάλογα με την έκδοση. Δεν απαιτείται περιοδική συντήρηση· ωστόσο, συνιστάται να αποφεύγονται υγρά ή υπερβολικά σκονισμένα περιβάλλοντα και να καθαρίζεται απαλά η οθόνη όταν χρειάζεται.
Με ποιες πλακέτες είναι συμβατό το LCD Keypad Shield LCD1602;
Είναι συμβατό με πλακέτες Arduino και Freeduino που υποστηρίζουν λειτουργική τάση 5V.
Πόσα κουμπιά περιλαμβάνει αυτό το shield και σε τι χρησιμεύουν;
Περιλαμβάνει 6 στιγμιαία κουμπιά που επιτρέπουν τον έλεγχο μενού και λειτουργιών απευθείας από το shield.
Μπορώ να ρυθμίσω την αντίθεση και τον οπίσθιο φωτισμό της οθόνης;
Ναι, το shield υποστηρίζει ρύθμιση αντίθεσης και επιτρέπει την ενεργοποίηση ή απενεργοποίηση του οπίσθιου φωτισμού ανάλογα με τις ανάγκες.
Ποια pins χρησιμοποιεί για τη σύνδεση με το Arduino;
Χρησιμοποιεί τα ψηφιακά pins 4, 5, 6, 7, 8, 9 και 10 για την οθόνη και το αναλογικό pin 0 για την ανάγνωση των κουμπιών.
Υπάρχουν πόροι και τεκμηρίωση για να διευκολύνουν τη χρήση του;
Ναι, περιλαμβάνονται σύνδεσμοι σε εγχειρίδια, βιβλιοθήκες και σχέδια για να διευκολύνουν την ενσωμάτωση και τον προγραμματισμό του shield.
