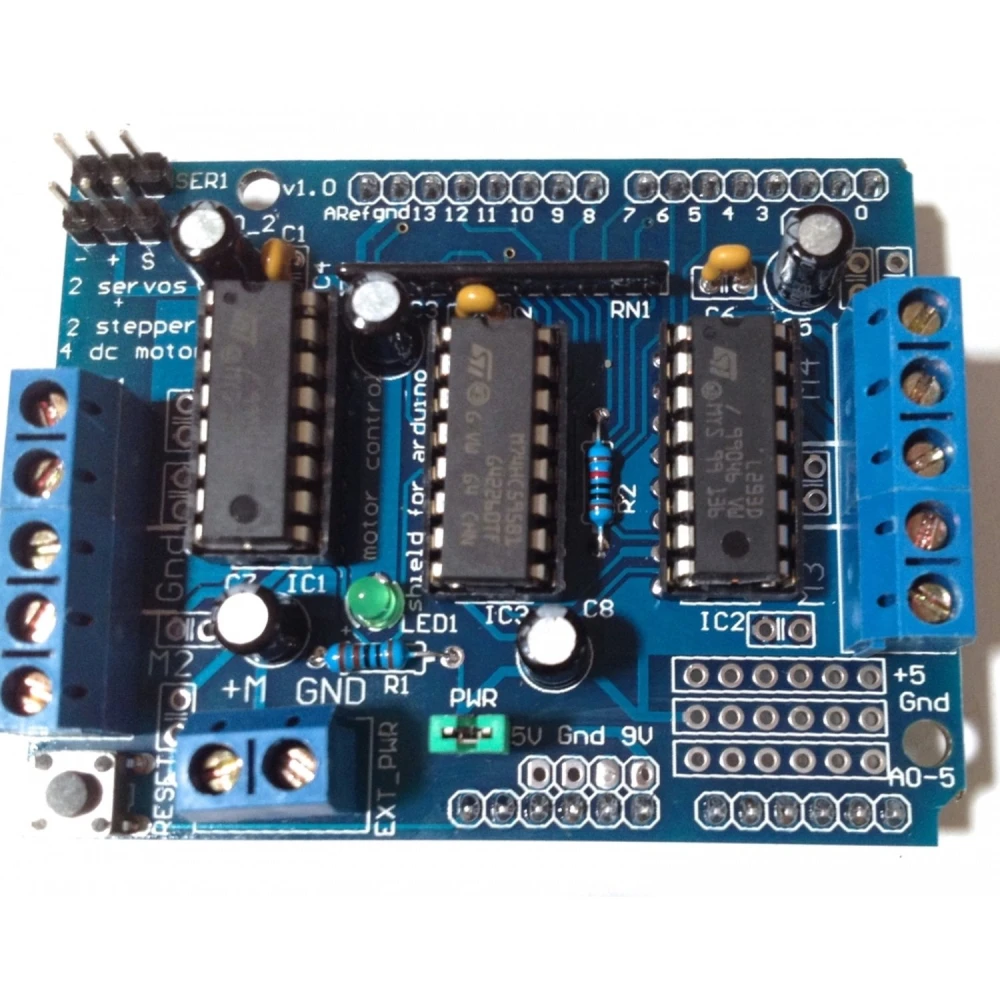

L293d Arduino Shield Driver για έλεγχο και επέκταση DC και stepper μοτέρ

Περιγραφή Προϊόντος

Το L293d Arduino Shield είναι μια πλακέτα επέκτασης σχεδιασμένη για τον αποτελεσματικό έλεγχο DC μοτέρ και βηματικών μοτέρ (stepper) σε έργα βασισμένα σε Arduino. Αυτό το shield επιτρέπει τη διαχείριση έως 4 DC μοτέρ ή 2 stepper μοτέρ ταυτόχρονα, διευκολύνοντας τη δημιουργία ρομποτικών συστημάτων και αυτοματισμών με μεγάλη ακρίβεια και αξιοπιστία.

Κύρια Χαρακτηριστικά

• Έλεγχος έως 4 DC μοτέρ διπλής κατεύθυνσης με ρύθμιση ταχύτητας 8 ψηφίων (0.5% ανάλυση).
• Υποστηρίζει 2 stepper μοτέρ με θετικό και αρνητικό έλεγχο, και έλεγχο απλού ή διπλού βήματος.
• Περιλαμβάνει δύο θύρες 5V για servomotors, συνδεδεμένες με τον χρονιστή υψηλής ανάλυσης του Arduino για ακριβή έλεγχο.
• Γέφυρα H 4 καναλιών βασισμένη στο chip L293D, ικανή να παρέχει έως 0.6A ανά κανάλι με θερμική προστασία από υπερφορτώσεις.
• Εύρος τροφοδοσίας για μοτέρ από 4.5V έως 35V DC, προσαρμοζόμενο σε διαφορετικούς τύπους μοτέρ.
• Κλέμμες σύνδεσης για καλώδια μεγάλης διατομής (10-22 AWG), εξασφαλίζοντας ασφαλή και σταθερή σύνδεση.
• Ενσωματωμένο κουμπί reset για Arduino, διευκολύνοντας τη γρήγορη επανεκκίνηση του συστήματος.
• Εγγυημένη συμβατότητα με πλακέτες Arduino Mega, Diecimila, Duemilanove και Uno.
• Συμπαγείς διαστάσεις 70 x 55 mm, ιδανικό για έργα με περιορισμένο χώρο.

Τυπικές Εφαρμογές

• Εκπαιδευτική ρομποτική και DIY έργα που απαιτούν έλεγχο μοτέρ.
• Συστήματα αυτοματισμού που χρειάζονται ταυτόχρονη διαχείριση πολλών μοτέρ.
• Πρωτότυπα οχημάτων με έλεγχο μέσω Arduino, συμπεριλαμβανομένων ρομπότ με DC μοτέρ και βηματικά μοτέρ.
• Έλεγχος servomotors για μηχανισμούς ακριβείας.

Συμβατότητα και Χρήση

Αυτό το shield είναι συμβατό με τις πλακέτες Arduino Mega, Diecimila, Duemilanove και Uno, διευκολύνοντας την ενσωμάτωσή του σε μια ευρεία γκάμα έργων. Ο plug-and-play σχεδιασμός του επιτρέπει τη σύνδεσή του απευθείας πάνω στην πλακέτα Arduino χωρίς την ανάγκη επιπλέον καλωδίων. Επιπλέον, η σύνδεσή του με τον χρονιστή υψηλής ανάλυσης του Arduino επιτρέπει προηγμένο έλεγχο servomotors και βηματικών μοτέρ.

Για να χρησιμοποιήσετε το L293d Arduino Shield, απλώς τοποθετήστε το shield πάνω στην συμβατή πλακέτα Arduino και συνδέστε τα μοτέρ στις κλέμμες σύνδεσης. Μπορείτε να ελέγξετε τα μοτέρ μέσω κώδικα στο περιβάλλον Arduino IDE χρησιμοποιώντας τυπικές βιβλιοθήκες για μοτέρ και servomotors.

Τεχνικές Προδιαγραφές

• Driver: L293D
• Τροφοδοσία μοτέρ: 4.5 - 35V DC
• Μέγιστο ρεύμα ανά έξοδο: 0.6 Amperios
• Διαστάσεις: 70 x 55 mm
• Συνδέσεις: κλέμμες για καλώδια 10-22 AWG

Αυτό το shield είναι μια αποτελεσματική και οικονομική λύση για όσους θέλουν να επεκτείνουν τις δυνατότητες ελέγχου μοτέρ στα έργα τους με Arduino, προσφέροντας αντοχή, συμβατότητα και ευκολία χρήσης.

• Ελέγχει έως 4 DC μοτέρ ή 2 stepper μοτέρ ταυτόχρονα
• Γέφυρα H 4 καναλιών με chip L293D και θερμική προστασία
• Δύο θύρες 5V για servomotors με σύνδεση στον χρονιστή Arduino
• Συμβατό με Arduino Mega, Diecimila, Duemilanove και Uno
• Τροφοδοσία μοτέρ από 4.5V έως 35V DC
• Μέγιστο ρεύμα 0.6A ανά έξοδο
• Κλέμμες για καλώδια μεγάλης διατομής (10-22 AWG)
• Ενσωματωμένο κουμπί reset για Arduino
• Συμπαγείς διαστάσεις 70x55 mm
