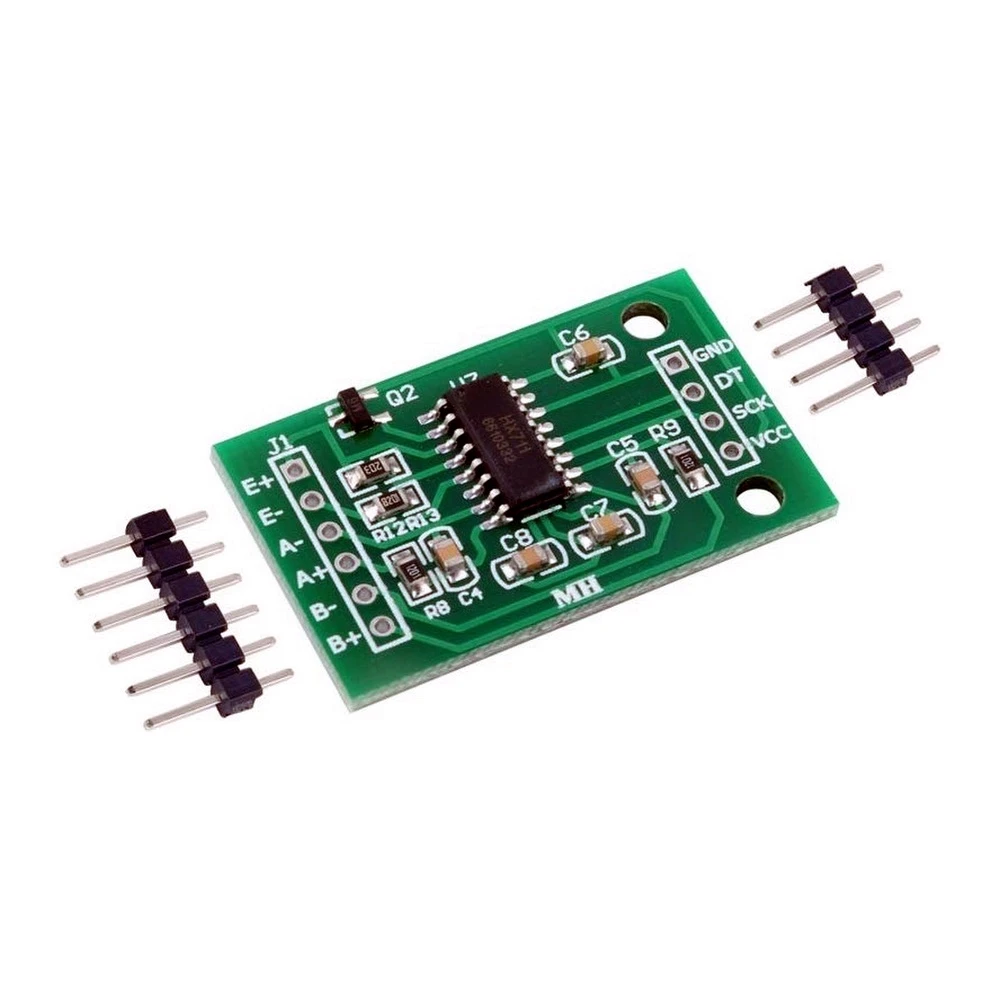

HX711 αισθητήρας ζύγισης Arduino - Μονάδα A/D 24Bit ακριβείας
Μάρκα: satkit
2,48€
Περιλαμβάνεται ΦΠΑ (Χωρίς ΦΠΑ: 2,00 €)
Περιορισμένο απόθεμα
Κανονική παράδοση
Τετ, Ιούν 3 - Παρ, Ιούν 5
Ταχεία παράδοση
Δευ, Ιούν 1 - Τρί, Ιούν 2
Επιστροφές 30 ημερών
Δωρεάν επιστροφές εντός 30 ημερών
Ασφαλής συναλλαγή
Share:
Δωρεάν παράδοση
Αποστολή από 4,99€
Εύκολες επιστροφές
Πολιτική επιστροφών 30 ημερών
Ασφαλής πληρωμή
100% ασφαλής ολοκλήρωση αγοράς
Εγγύηση ποιότητας
Μόνο αυθεντικά προϊόντα

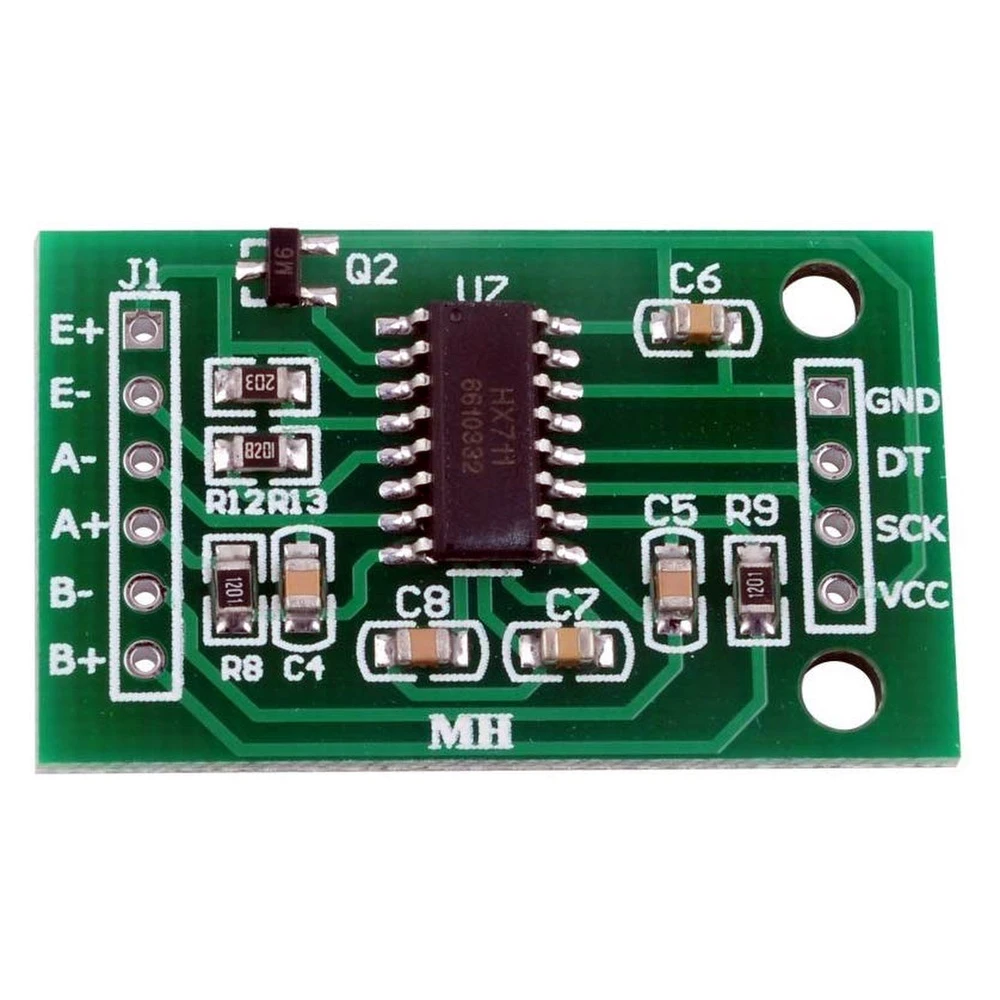

Ο HX711 αισθητήρας ζύγισης Arduino είναι μια μονάδα μετατροπής αναλογικού σε ψηφιακό (A/D) σχεδιασμένη για εφαρμογές υψηλής ακρίβειας στη μέτρηση βάρους και πίεσης. Η μονάδα χρησιμοποιεί chip μετατροπέα 24 bits που επιτρέπει ακριβείς και αξιόπιστες μετρήσεις, ιδανική για έργα με Arduino και άλλους μικροελεγκτές.
Αυτή η μονάδα διαθέτει δύο επιλέξιμα διαφορικά αναλογικά κανάλια εισόδου, γεγονός που επιτρέπει τη σύνδεση διαφορετικών αισθητήρων πίεσης ή κυψελών φορτίου. Ενσωματώνει προγραμματιζόμενο ενισχυτή κέρδους (PGA) με επιλογές κέρδους 32, 64 και 128, που βελτιώνει την ευαισθησία και την ακρίβεια των μετρήσεων.
Κύρια χαρακτηριστικά:
- Δύο διαφορικά κανάλια εισόδου για ευελιξία στους αισθητήρες.
- Ενεργός ενισχυτής PGA χαμηλού θορύβου με επιλέξιμο κέρδος (32, 64, 128).
- Ενσωματωμένος ρυθμιστής τροφοδοσίας για το ADC και την κυψέλη φορτίου.
- Εσωτερικός ταλαντωτής που δεν απαιτεί εξωτερικά εξαρτήματα, με δυνατότητα εξωτερικού κρυστάλλου.
- Αυτόματη επαναφορά κατά την ενεργοποίηση της μονάδας.
- Απλή ψηφιακή σειριακή διεπαφή, ελεγχόμενη από ακροδέκτες χωρίς ανάγκη για σύνθετο προγραμματισμό.
- Επιλέξιμη ταχύτητα εξόδου: 10 δείγματα ανά δευτερόλεπτο (SPS) ή 80 SPS.
- Ταυτόχρονη απόρριψη παρεμβολών 50 και 60 Hz για μεγαλύτερη σταθερότητα.
- Χαμηλή κατανάλωση ρεύματος: λιγότερο από 1.5 mA σε κανονική λειτουργία.
- Εύρος τάσης λειτουργίας: 2.6 V έως 5.5 V, συμβατό με Arduino.
- Εύρος θερμοκρασίας λειτουργίας: -20 °C έως +85 °C.
Τυπικές χρήσεις:
- Σχεδιασμός και κατασκευή ηλεκτρονικών ζυγαριών υψηλής ακρίβειας.
- Μέτρηση πίεσης σε αισθητήρες τύπου γέφυρας.
- Έργα ηλεκτρονικής και ρομποτικής με Arduino που απαιτούν ακριβή αναλογική μέτρηση.
- Ενσωμάτωση σε βιομηχανικά συστήματα ελέγχου και παρακολούθησης.
Η μονάδα είναι συμβατή με πλακέτες Arduino και άλλους μικροελεγκτές που υποστηρίζουν ψηφιακή σειριακή επικοινωνία. Το χαμηλό κόστος και η υψηλή ακρίβειά της την καθιστούν εξαιρετική επιλογή για κατασκευαστές και χομπίστες που αναζητούν έναν αξιόπιστο αισθητήρα ζύγισης και πίεσης.

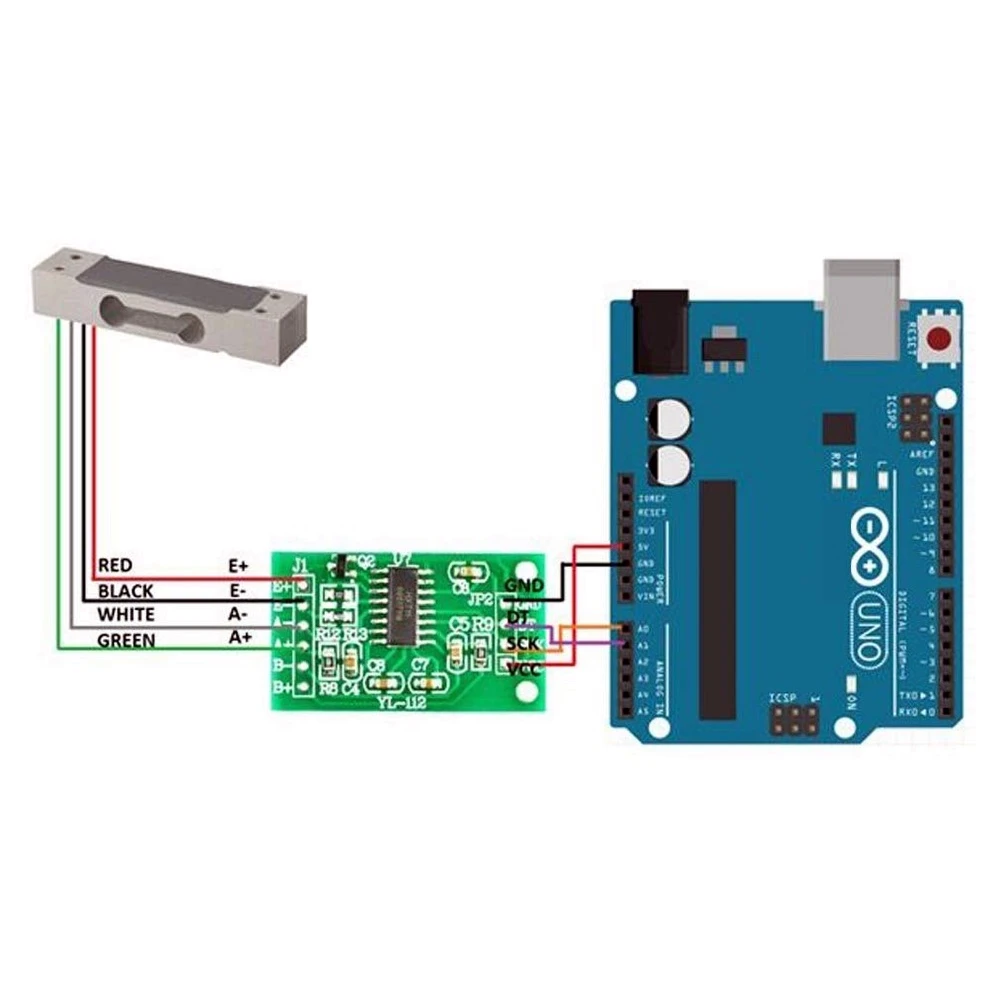

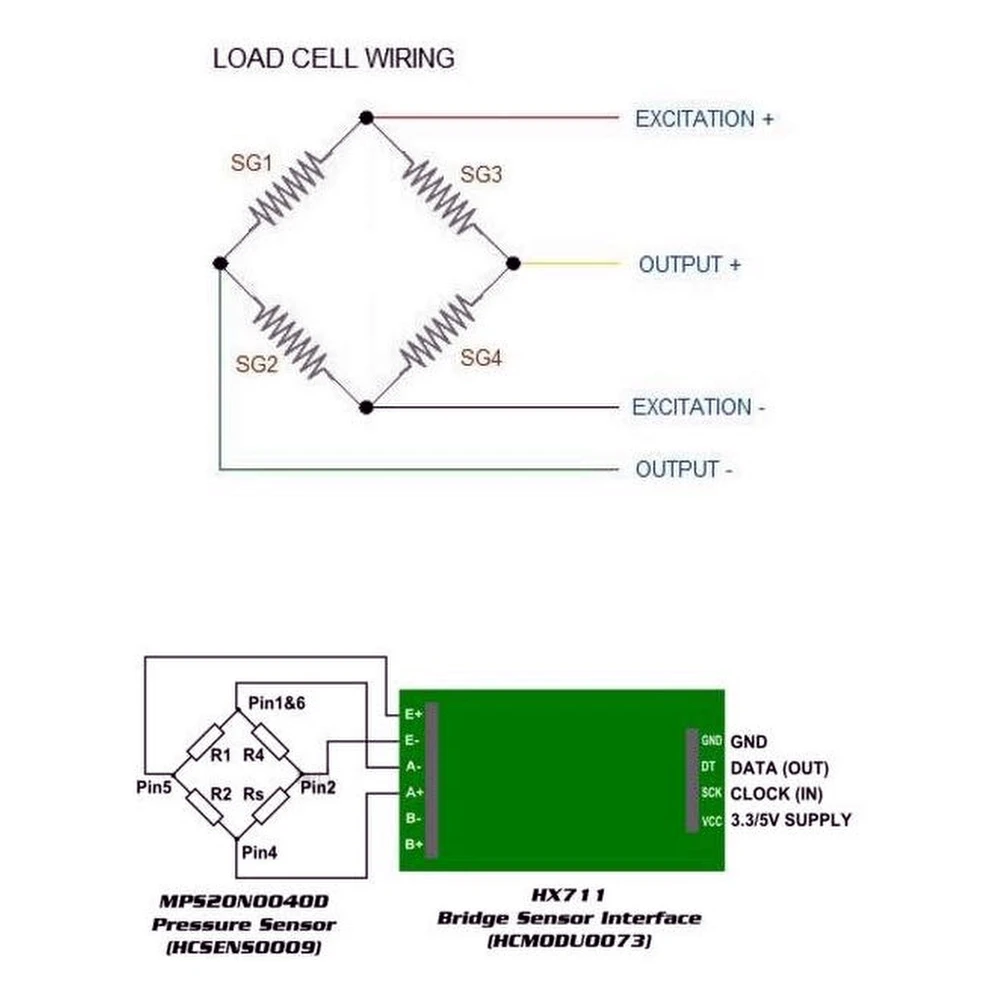

Για τη χρήση της, συνιστάται η σύνδεση της κυψέλης φορτίου ή του αισθητήρα πίεσης στις διαφορικές εισόδους και η τροφοδοσία της μονάδας με τάση εντός του καθορισμένου εύρους. Η ψηφιακή ένδειξη μπορεί να ληφθεί μέσω συμβατών βιβλιοθηκών για Arduino που διευκολύνουν την ενσωμάτωση και τον προγραμματισμό.
- Δύο επιλέξιμα διαφορικά αναλογικά κανάλια εισόδου
- Ενισχυτής PGA χαμηλού θορύβου με προγραμματιζόμενο κέρδος 32, 64, 128
- Ενσωματωμένος ρυθμιστής τροφοδοσίας για ADC και κυψέλη φορτίου
- Εσωτερικός ταλαντωτής χωρίς ανάγκη εξωτερικών εξαρτημάτων
- Απλή ψηφιακή σειριακή διεπαφή, χωρίς σύνθετο προγραμματισμό
- Επιλέξιμη ταχύτητα εξόδου: 10 SPS ή 80 SPS
- Απόρριψη παρεμβολών 50 και 60 Hz ταυτόχρονα
- Χαμηλή κατανάλωση: λιγότερο από 1.5 mA σε κανονική λειτουργία
- Εύρος τάσης: 2.6 έως 5.5 V συμβατό με Arduino
- Εύρος θερμοκρασίας: -20 °C έως +85 °C
Ερωτήσεις & Απαντήσεις πελατών
Ποια είναι τα κύρια πλεονεκτήματα του αισθητήρα HX711 σε σχέση με άλλα A/D modules ζύγισης για Arduino;
Το HX711 ξεχωρίζει για τον 24-bit A/D converter ακριβείας, που επιτρέπει πιο ευαίσθητες και σταθερές μετρήσεις σε σύγκριση με modules χαμηλότερης ανάλυσης (όπως 12 ή 16 bit). Το διπλό διαφορικό κανάλι διευκολύνει εφαρμογές με διπλή load cell και το προγραμματιζόμενο gain (128 και 64) προσφέρει ευελιξία για διαφορετικά φορτία. Επιπλέον, ενσωματώνει voltage regulator και εσωτερικό oscillator, απλοποιώντας το κύκλωμα και μειώνοντας το κόστος σε σχέση με εναλλακτικές που απαιτούν εξωτερικά εξαρτήματα.
Ποιες προϋποθέσεις εγκατάστασης πρέπει να έχω για να πετύχω ακριβείς μετρήσεις με αυτόν τον αισθητήρα;
Για βέλτιστες μετρήσεις, συνιστάται να τοποθετήσετε το module σε σταθερή επιφάνεια, να ελαχιστοποιήσετε τις ηλεκτρομαγνητικές παρεμβολές και να χρησιμοποιήσετε κοντούς, στριφτούς αγωγούς μεταξύ του HX711 και της load cell. Είναι σημαντικό να συνδέσετε μία κοινή πηγή τροφοδοσίας με τον microcontroller για να αποφύγετε θόρυβο και να πραγματοποιείτε περιοδικές βαθμονομήσεις του συστήματος ανάλογα με το περιβάλλον και τη χρησιμοποιούμενη load cell.
Ποια είναι τα όρια ακρίβειας και οι πιθανές πηγές σφάλματος στη χρήση του HX711;
Το HX711 προσφέρει θεωρητική ανάλυση έως 24 bit, αλλά στην πράξη το τυπικό σφάλμα του κυμαίνεται μεταξύ 1-2 μV/bit και η ακρίβεια εξαρτάται πολύ από την ποιότητα της load cell, τον ηλεκτρικό θόρυβο, το επιλεγμένο gain και τον ρυθμό δειγματοληψίας (10SPS βελτιώνει τον θόρυβο σε σχέση με 80SPS). Συνήθεις πηγές σφάλματος περιλαμβάνουν θερμικές διακυμάνσεις, ασταθή τροφοδοσία και κακή σύνδεση των καλωδίων. Συνιστάται καλή απομόνωση του συστήματος και βαθμονόμηση στο πραγματικό περιβάλλον χρήσης.
Σε τι χρησιμοποιείται η μονάδα HX711 αισθητήρα ζύγισης Arduino;
Χρησιμοποιείται για τη μετατροπή αναλογικών σημάτων από αισθητήρες βάρους ή πίεσης σε ψηφιακά σήματα υψηλής ακρίβειας για έργα με Arduino και άλλους μικροελεγκτές.
Είναι συμβατός ο HX711 με πλακέτες Arduino;
Ναι, η μονάδα HX711 είναι συμβατή με πλακέτες Arduino και μπορεί να ενσωματωθεί εύκολα με τη χρήση ειδικών βιβλιοθηκών για ανάγνωση κυψελών φορτίου.
Τι ακρίβεια προσφέρει η μονάδα HX711;
Προσφέρει ακρίβεια 24 bits χάρη στον μετατροπέα αναλογικού σε ψηφιακό υψηλής ανάλυσης.
Ποιο είναι το εύρος τάσης για την τροφοδοσία της μονάδας HX711;
Το εύρος τροφοδοσίας είναι 2.6 έως 5.5 volt, συμβατό με τις περισσότερες πλακέτες Arduino.
Τι ρυθμό δειγματοληψίας έχει ο HX711;
Επιτρέπει επιλογή μεταξύ 10 δειγμάτων ανά δευτερόλεπτο (SPS) ή 80 SPS, ανάλογα με την εφαρμογή.
