MPR121 Breakout V12 χωρητικός αισθητήρας αφής για Arduino με I2C
Μάρκα: satkit
2,60€
Περιλαμβάνεται ΦΠΑ (Χωρίς ΦΠΑ: 2,10 €)
Περιορισμένο απόθεμα
Κανονική παράδοση
Τετ, Ιούν 3 - Παρ, Ιούν 5
Ταχεία παράδοση
Δευ, Ιούν 1 - Τρί, Ιούν 2
Επιστροφές 30 ημερών
Δωρεάν επιστροφές εντός 30 ημερών
Ασφαλής συναλλαγή
Share:
Δωρεάν παράδοση
Αποστολή από 4,99€
Εύκολες επιστροφές
Πολιτική επιστροφών 30 ημερών
Ασφαλής πληρωμή
100% ασφαλής ολοκλήρωση αγοράς
Εγγύηση ποιότητας
Μόνο αυθεντικά προϊόντα
Descripción general:

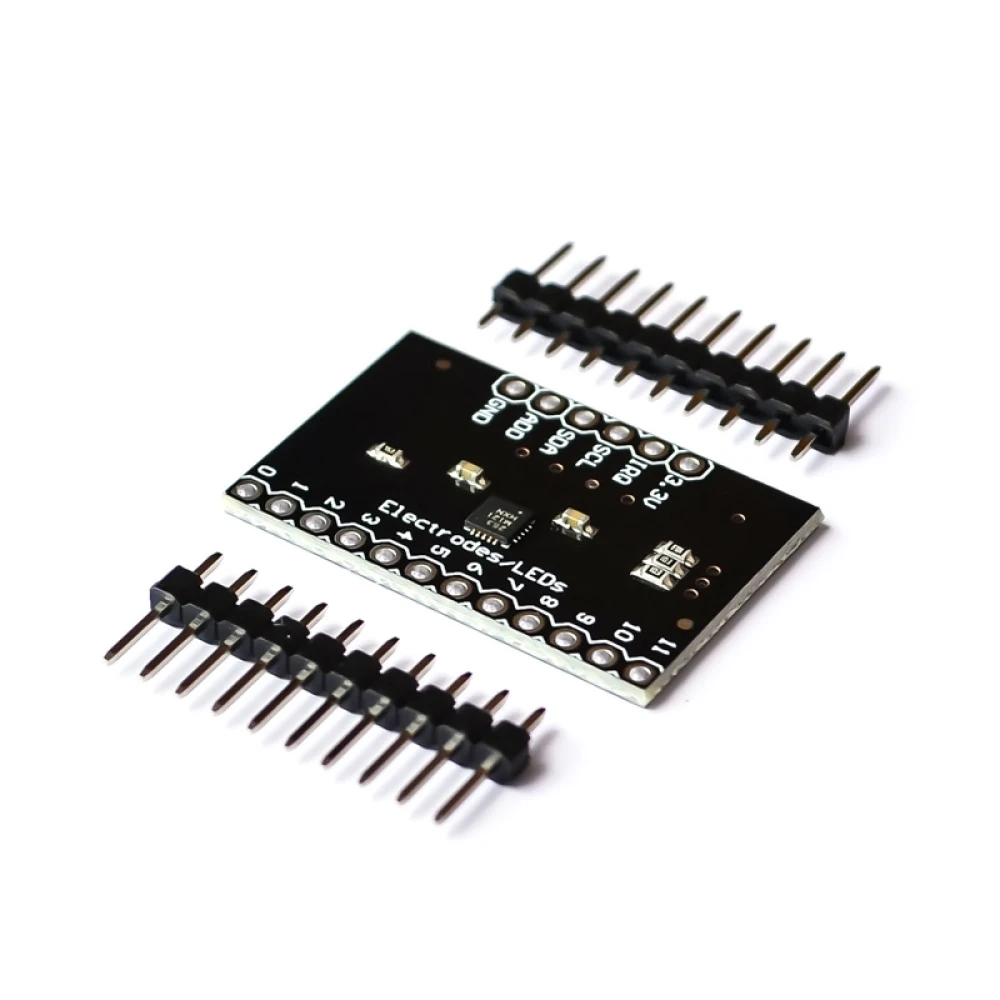

Το MPR121 Breakout V12 είναι ένα module σχεδιασμένο για τον έλεγχο χωρητικών αισθητήρων αφής μέσω διεπαφής I2C, με ιδιαίτερη συμβατότητα με πλατφόρμες Arduino. Αυτό το module επιτρέπει την ανίχνευση αφής έως δώδεκα μεμονωμένων ηλεκτροδίων και ενός δέκατου τρίτου εικονικού ηλεκτροδίου, προσφέροντας μια ευέλικτη λύση για projects αλληλεπίδρασης αφής.
Características clave y especificaciones:
- Controlador χωρητικού αισθητήρα αφής με διεπαφή I2C.
- Δυνατότητα ελέγχου έως 12 μεμονωμένων ηλεκτροδίων και ενός επιπλέον εικονικού ηλεκτροδίου.
- Περιλαμβάνει 8 ακροδέκτες οδήγησης LED που μπορούν να χρησιμοποιηθούν για τον έλεγχο LEDs όταν δεν έχουν ρυθμιστεί ως ηλεκτρόδια.

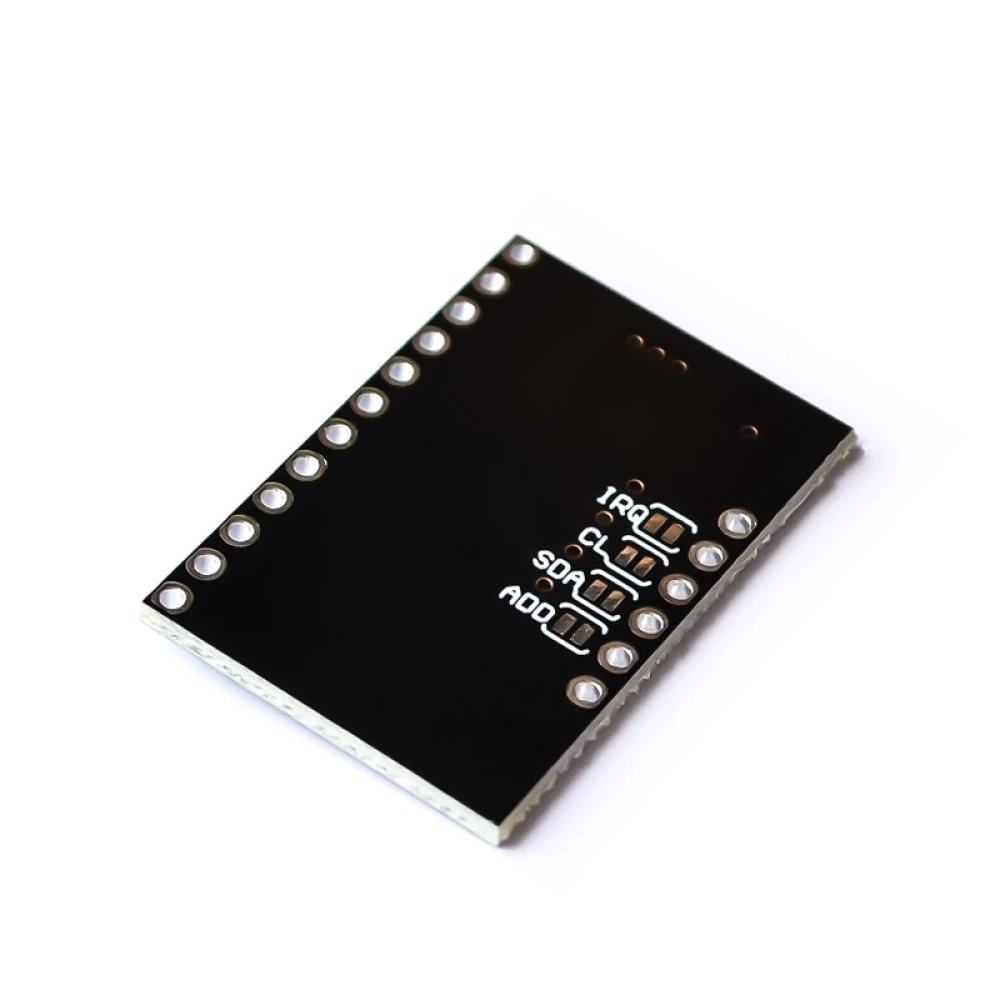

- Τέσσερα jumpers στο κάτω μέρος της πλακέτας για ρύθμιση της διεύθυνσης I2C (προεπιλεγμένη διεύθυνση 0x5A) και αντιστάσεις pull-up 10k στα SDA, SCL και στον ακροδέκτη διακοπής.
- Τάση λειτουργίας μεταξύ 2.5 και 3.6 VDC· δεν διαθέτει ρύθμιση στην πλακέτα.
- Ο ακροδέκτης VREG είναι συνδεδεμένος στη γείωση μέσω πυκνωτή 0.1uF, περιορίζοντας τη λειτουργία χαμηλής τάσης χωρίς τροποποιήσεις.
Usos típicos:
- Εφαρμογή σε projects Arduino που απαιτούν ακριβή και ευαίσθητη ανίχνευση αφής.
- Δημιουργία προσαρμοσμένων χωρητικών πληκτρολογίων αφής.
- Έλεγχος συσκευών μέσω χειρονομιών αφής ή χωρητικών εισόδων.
- Ενσωμάτωση σε διαδραστικά και αυτοματισμού συστήματα που χρειάζονται εισόδους αφής χωρίς μηχανική επαφή.
Compatibilidad:
Αυτό το module είναι συμβατό με πλακέτες Arduino που υποστηρίζουν επικοινωνία I2C και τάσεις λειτουργίας μεταξύ 2.5 και 3.6 VDC. Είναι σημαντικό να ελέγξετε ότι η τροφοδοσία και οι συνδέσεις έχουν ρυθμιστεί σωστά για να αποφευχθεί ζημιά στη συσκευή.
- Ελέγχει έως 12 μεμονωμένα ηλεκτρόδια αφής και ένα εικονικό ηλεκτρόδιο.
- Διεπαφή I2C για αποδοτική επικοινωνία με Arduino.
- Οκτώ ακροδέκτες για οδήγηση LED, ρυθμιζόμενοι ανάλογα με τις ανάγκες.
- Τέσσερα jumpers για ρύθμιση της διεύθυνσης I2C και των αντιστάσεων pull-up.
- Τάση λειτουργίας μεταξύ 2.5 και 3.6 VDC, χωρίς ενσωματωμένη ρύθμιση.
- Ιδανικό για projects ανίχνευσης αφής και χωρητικά πληκτρολόγια.
Ερωτήσεις & Απαντήσεις πελατών
Ποια είναι τα υλικά, οι διαστάσεις και το βάρος του MPR121 Breakout V12 και τι περιλαμβάνει το κουτί;

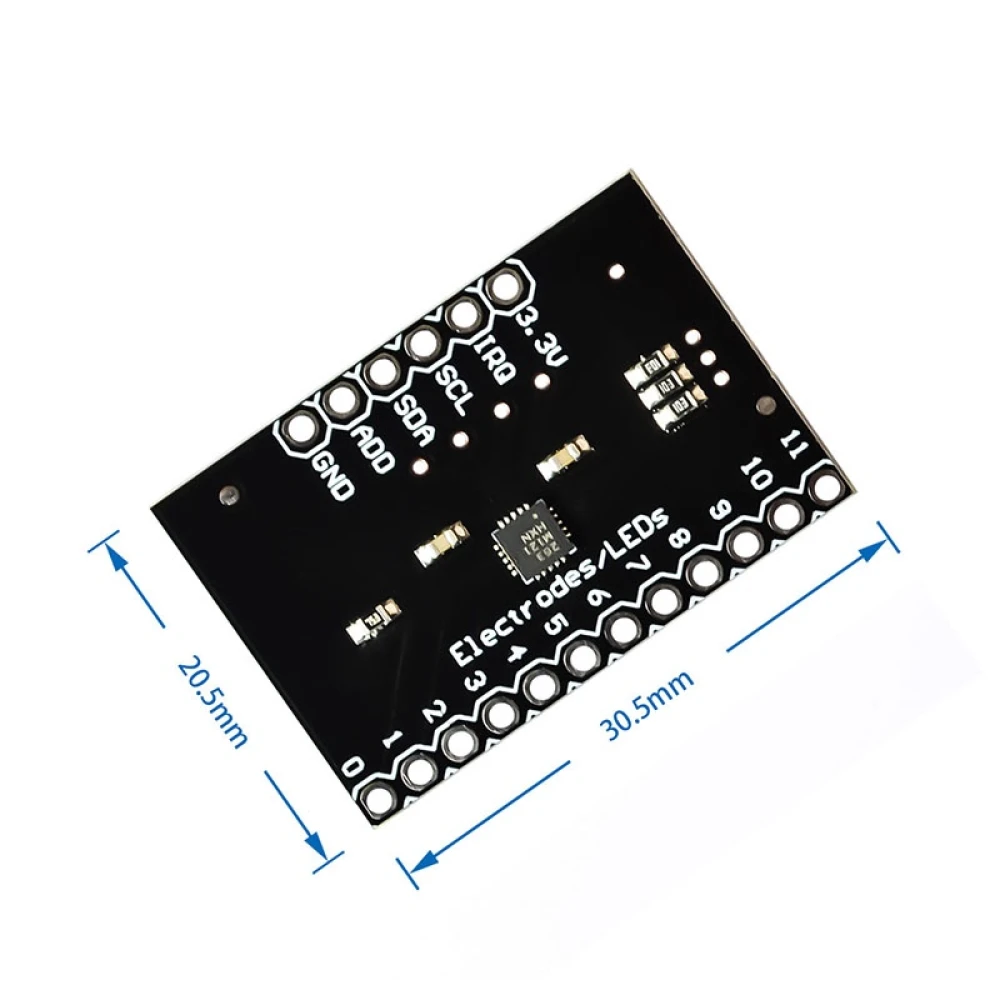

Η πλακέτα είναι κατασκευασμένη από τυπικό PCB FR4 με SMD εξαρτήματα. Οι κατά προσέγγιση διαστάσεις της είναι 29 mm x 21 mm x 2 mm και το βάρος είναι κάτω από 5 g. Το πακέτο συνήθως περιλαμβάνει μόνο την προκολλημένη PCB· connectors και καλώδια συνήθως δεν περιλαμβάνονται.
Ποιοι είναι οι περιορισμοί του σε περιβάλλοντα με υψηλή υγρασία ή ηλεκτρομαγνητικές παρεμβολές;
Η απόδοση του MPR121 μπορεί να επηρεαστεί σε υγρά περιβάλλοντα ή με έντονο ηλεκτρομαγνητικό θόρυβο, καθώς η περιβαλλοντική χωρητικότητα μπορεί να αλλοιώσει την ευαισθησία και να προκαλέσει ψευδώς θετικά ή σφάλματα στην ανίχνευση. Συνιστάται σωστός σχεδιασμός PCB και φυσική απομόνωση για βελτίωση της αξιοπιστίας σε αυτά τα περιβάλλοντα.
Ποια είναι η προτεινόμενη διαδικασία για την αντιμετώπιση συχνών βλαβών επικοινωνίας I2C με αυτόν τον αισθητήρα;
Ελέγξτε ότι οι ακροδέκτες SDA και SCL έχουν ενεργοποιημένες αντιστάσεις pull-up 10 kΩ ή συνδέστε εξωτερικές αν χρειάζεται. Βεβαιωθείτε ότι η I2C διεύθυνση (προεπιλογή 0x5A) δεν συγκρούεται με άλλες συσκευές και ότι η τάση λειτουργίας είναι 3.3 V. Αν το πρόβλημα επιμένει, ελέγξτε την ακεραιότητα των διαδρομών και γειώστε σωστά τα μη χρησιμοποιούμενα ηλεκτρόδια.
Τι είναι το MPR121 Breakout V12;
Είναι ένα module ελεγκτή χωρητικού αισθητήρα αφής που χρησιμοποιεί διεπαφή I2C για τη διαχείριση έως 12 ηλεκτροδίων αφής και ενός εικονικού ηλεκτροδίου, συμβατό με Arduino.
Ποια είναι η κατάλληλη τάση τροφοδοσίας για αυτό το module;
Το module πρέπει να τροφοδοτείται με τάση μεταξύ 2.5 και 3.6 VDC, καθώς δεν διαθέτει ενσωματωμένη ρύθμιση στην πλακέτα.
Μπορώ να αλλάξω τη διεύθυνση I2C του module;
Ναι, η προεπιλεγμένη διεύθυνση I2C είναι 0x5A, αλλά μπορεί να τροποποιηθεί ανοίγοντας και ρυθμίζοντας τα jumpers στην πλακέτα που συνδέουν τον ακροδέκτη ADD.
Τι λειτουργία έχουν οι ακροδέκτες οδήγησης LED;
Οι οκτώ ακροδέκτες μπορούν να ελέγχουν LEDs όταν δεν έχουν ρυθμιστεί ως ηλεκτρόδια αφής, επιτρέποντας οπτικές ενδείξεις στο project.
Είναι συμβατό με οποιαδήποτε πλακέτα Arduino;
Είναι συμβατό με πλακέτες Arduino που υποστηρίζουν επικοινωνία I2C και λειτουργούν εντός του καθορισμένου εύρους τάσης.
