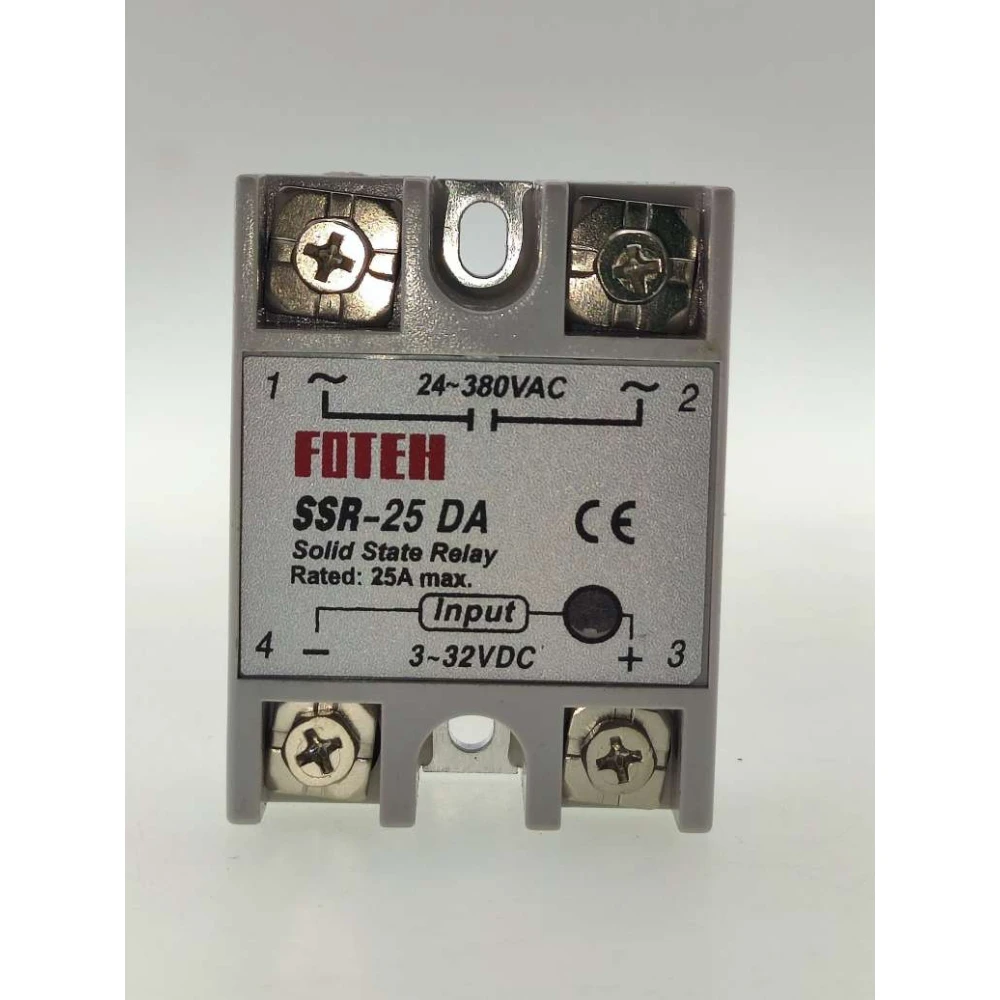

Ρελέ στερεάς κατάστασης Fotek SSR-25 25A για αποδοτικό έλεγχο

Το ρελέ στερεάς κατάστασης Fotek SSR-25 25A είναι μια ηλεκτρονική συσκευή σχεδιασμένη για τον έλεγχο ηλεκτρικών φορτίων χωρίς μηχανική επαφή, προσφέροντας μια αποδοτική και αξιόπιστη λύση για βιομηχανικές και οικιακές εφαρμογές.

Αυτό το ρελέ λειτουργεί με σήμα ελέγχου χαμηλής τάσης (3-32 VDC) και μπορεί να διαχειριστεί φορτία εναλλασσόμενου ρεύματος έως 25 amperes, με τάση εξόδου μεταξύ 24 και 380 VCA. Ο σχεδιασμός του χωρίς κινούμενα μέρη εξαλείφει τη μηχανική φθορά, αυξάνοντας τη διάρκεια ζωής του και μειώνοντας τη συντήρηση.

Κύρια χαρακτηριστικά

• Είσοδος ελέγχου: 3-32 VDC με ρεύμα εισόδου μεταξύ 3 και 25 mA.
• Ικανότητα φορτίου: 25A με τάση εξόδου 24-380 VCA.
• Χαμηλή πτώση τάσης σε ενεργή κατάσταση: 1.5V, που βελτιώνει την ενεργειακή απόδοση.
• Γρήγορος χρόνος απόκρισης: 10 ms για ενεργοποίηση και απενεργοποίηση.
• Υψηλή αντοχή σε ηλεκτρομαγνητικές παρεμβολές και κραδασμούς.
• Ένδειξη LED για παρακολούθηση της κατάστασης λειτουργίας.
• Συμπαγής και ανθεκτικός στη διάβρωση σχεδιασμός, με μέθοδο εγκατάστασης μέσω βιδών.
• Εύρος θερμοκρασίας λειτουργίας: -30 a 75 °C.

Τυπικές χρήσεις

Αυτό το ρελέ είναι ιδανικό για τον έλεγχο ωμικών ηλεκτρικών συσκευών, ειδικά συστημάτων θέρμανσης όπως ηλεκτρικά καλώδια και σωληνώσεις. Χρησιμοποιείται συνήθως σε όργανα ελέγχου θερμοκρασίας και βιομηχανικό αυτοματισμό για την ακριβή και αθόρυβη ενεργοποίηση και απενεργοποίηση φορτίων.

Σημειώσεις εγκατάστασης

• Συνιστάται να αφήνεται περιθώριο ρεύματος 3/2 σε σχέση με το ονομαστικό ρεύμα για την αποφυγή υπερφορτώσεων.
• Για φορτία άνω των 5A, είναι σημαντικό να εξασφαλίζεται επαρκής απαγωγή θερμότητας, χρησιμοποιώντας ειδικές ψύκτρες για ρελέ στερεάς κατάστασης.
• Συμβατό με ολοκληρωμένα κυκλώματα TTL, DTL και HTL.

Διαφορές με τα μηχανικά ρελέ

Σε αντίθεση με τα μηχανικά ρελέ, το SSR δεν έχει κινούμενα μέρη, γεγονός που εξαλείφει τον θόρυβο, τους σπινθήρες και τη φθορά επαφών. Αυτό το καθιστά πιο αθόρυβο, πιο ανθεκτικό και κατάλληλο για εφαρμογές που απαιτούν γρήγορες και συχνές μεταγωγές.

Συμβατότητα και συντήρηση

Αυτό το ρελέ είναι συμβατό με ένα ευρύ φάσμα ηλεκτρονικών και ηλεκτρικών συστημάτων, αρκεί να τηρούνται οι παράμετροι ρεύματος και τάσης. Δεν απαιτεί συχνή συντήρηση λόγω του στιβαρού σχεδιασμού του και της απουσίας μηχανικής επαφής.

• Ελέγχει ηλεκτρικά φορτία έως 25A με τάση εξόδου 24-380 VCA.
• Είσοδος ελέγχου χαμηλής τάσης 3-32 VDC και ρεύμα 3-25 mA.
• Γρήγορος χρόνος μεταγωγής 10 ms για ενεργοποίηση και απενεργοποίηση.
• Σχεδιασμός χωρίς μηχανική επαφή για μεγαλύτερη αντοχή και χωρίς θόρυβο.
• Ένδειξη LED για την κατάσταση λειτουργίας.
• Εύκολη εγκατάσταση με βίδες.
• Συμβατό με κυκλώματα TTL, DTL και HTL.
• Απαιτεί απαγωγή θερμότητας για φορτία άνω των 5A.
