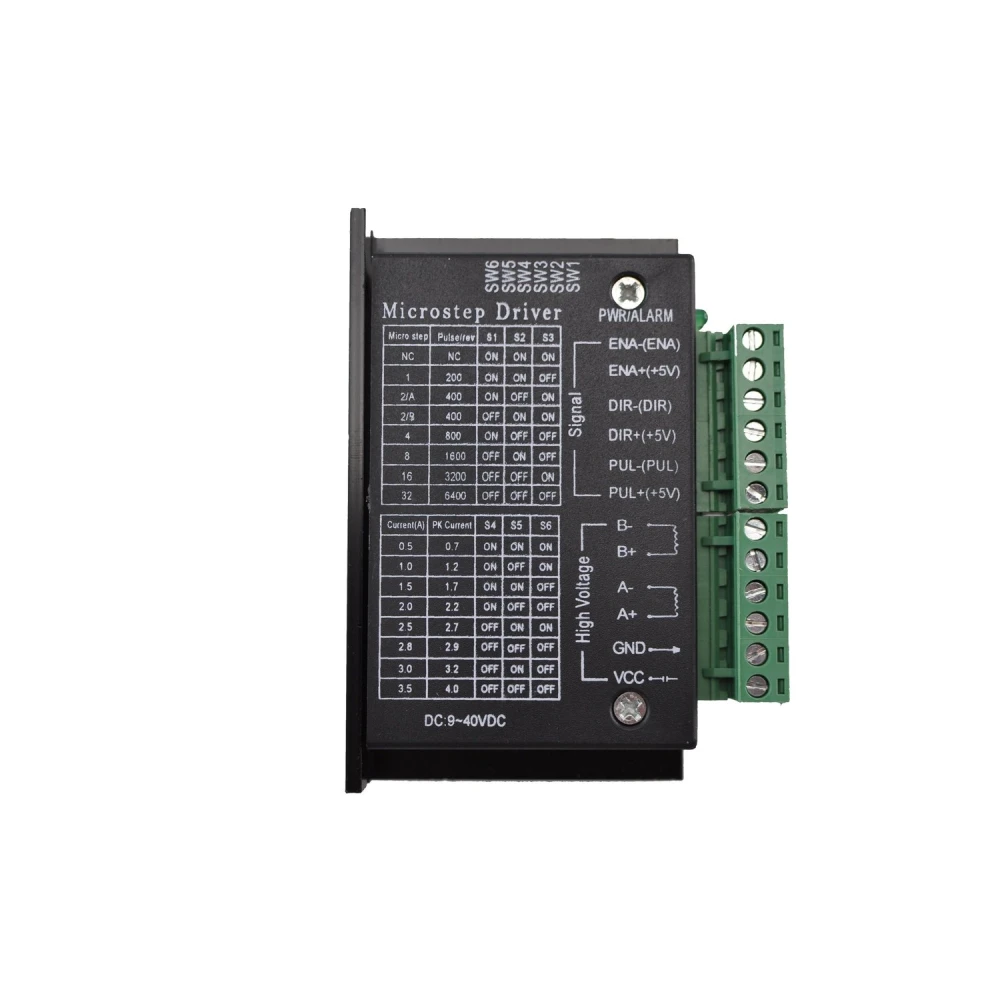

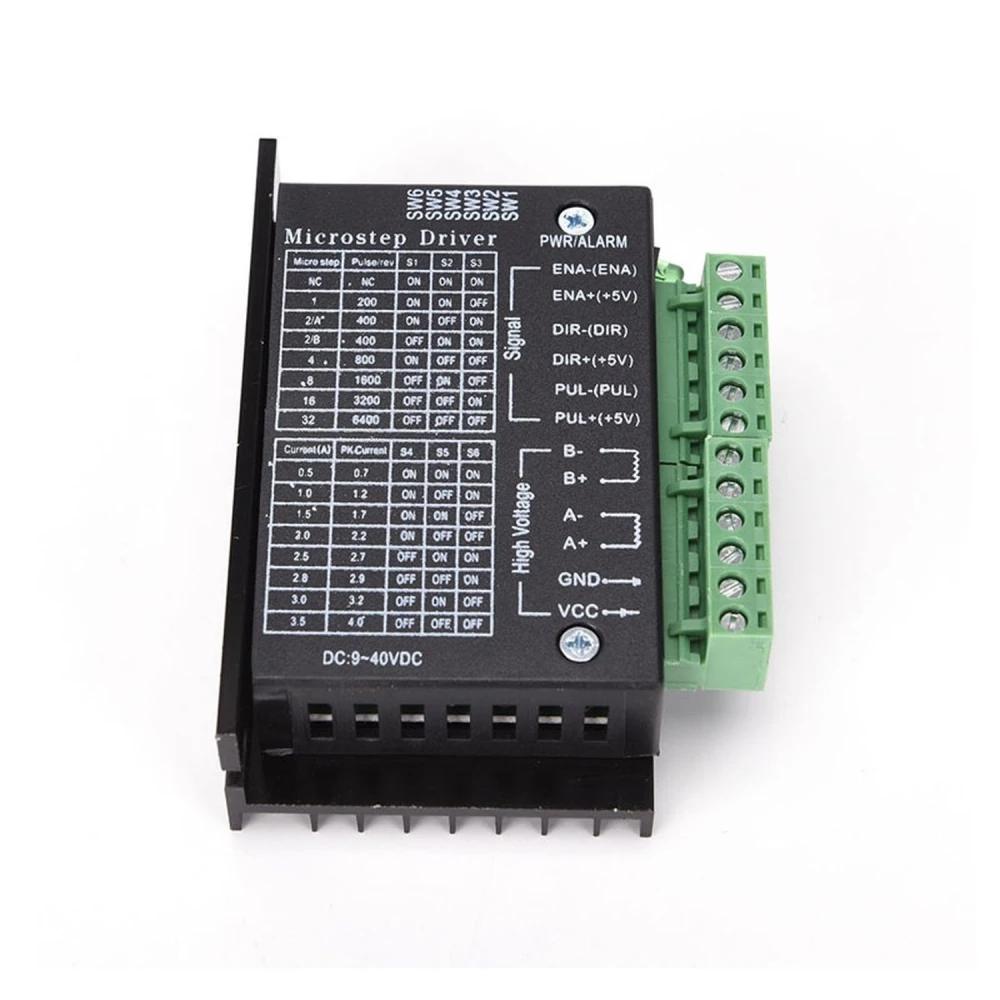

Driver TB6600 για βηματικό κινητήρα έως 4A 9V-40V συμβατό με Arduino
Μάρκα: satkit
9,93€
Περιλαμβάνεται ΦΠΑ (Χωρίς ΦΠΑ: 8,01 €)
Εκπτώσεις ποσότητας
| Ποσότητα | Τιμή | Αποθήκευση |
|---|---|---|
| 2+ | 9,42 € | -5% |
Περιορισμένο απόθεμα
Κανονική παράδοση
Τετ, Ιούν 3 - Παρ, Ιούν 5
Ταχεία παράδοση
Δευ, Ιούν 1 - Τρί, Ιούν 2
Επιστροφές 30 ημερών
Δωρεάν επιστροφές εντός 30 ημερών
Ασφαλής συναλλαγή
Share:
Δωρεάν παράδοση
Αποστολή από 4,99€
Εύκολες επιστροφές
Πολιτική επιστροφών 30 ημερών
Ασφαλής πληρωμή
100% ασφαλής ολοκλήρωση αγοράς
Εγγύηση ποιότητας
Μόνο αυθεντικά προϊόντα
Το driver TB6600 για βηματικό κινητήρα είναι ένα διπολικό module ελεγκτή που επιτρέπει τον έλεγχο βηματικών κινητήρων 2 και 4 φάσεων με τάση τροφοδοσίας 9V έως 40V και μέγιστο ρεύμα διέγερσης έως 4A. Αυτός ο ελεγκτής χρησιμοποιείται ευρέως σε εφαρμογές όπως μηχανές CNC, μηχανές χάραξης, μηχανήματα συσκευασίας και άλλον εξοπλισμό που απαιτεί υψηλή ακρίβεια και ροπή.
Αυτό το driver χρησιμοποιεί προηγμένο έλεγχο υποδιαίρεσης του βρόχου ρεύματος, μειώνοντας το κυμάτωμα της ροπής του κινητήρα και επιτρέποντας ομαλή λειτουργία σε χαμηλές ταχύτητες. Επιπλέον, προσφέρει υψηλότερη ροπή σε υψηλές ταχύτητες σε σύγκριση με άλλους ελεγκτές δύο φάσεων, εξασφαλίζοντας τοποθέτηση υψηλής ακρίβειας.
Κύρια χαρακτηριστικά
- Επιλέξιμες λειτουργίες micro-step: 1/1, 1/2, 1/4, 1/8 και 1/16 βήμα.
- Απλή τροφοδοσία 9 έως 40V DC.
- Ρυθμιζόμενο ρεύμα σε 8 βήματα, από 0,2 A έως 5 A.
- Οπτικά απομονωμένες είσοδοι για μεγαλύτερη προστασία και σταθερότητα.
- Προστασία από υπέρταση, υπόταση, υπερένταση και βραχυκυκλώματα.
- Υψηλή ταχύτητα εκκίνησης και αυξημένη ροπή σε υψηλές στροφές.
- Ανθεκτικό μαύρο πλαστικό περίβλημα με ψύκτρα αλουμινίου για βέλτιστη θερμική απαγωγή.
- Ενσωματωμένες οπές στήριξης για εύκολη εγκατάσταση σε πάνελ μηχανών.
Τεχνικές προδιαγραφές
- Τάση εισόδου: 8 έως 50V DC (λειτουργία μεταξύ 9V και 40V).
- Ρεύμα εισόδου: 1 έως 5 A.
- Μέγιστο κορυφαίο ρεύμα εξόδου: 5,0 A (100 ms).
- Μέγιστο ρεύμα εξόδου λειτουργίας: 4,5 A.
- Θερμοκρασία λειτουργίας: -10 έως 45 °C.
- Θερμοκρασία αποθήκευσης: -40 έως 70 °C.
- Βάρος: 200 γραμμάρια.
Συμβατότητα και χρήση

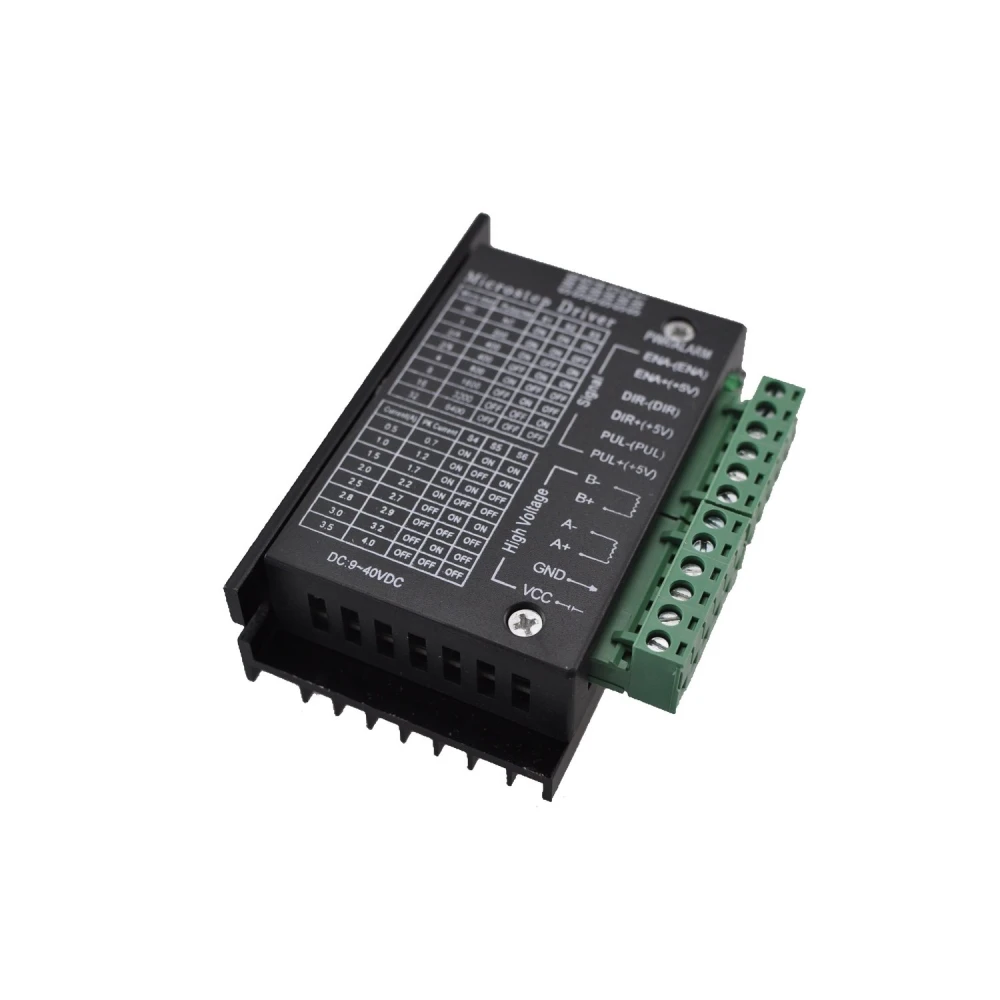

Αυτός ο ελεγκτής είναι συμβατός με βηματικούς κινητήρες NEMA17, NEMA23, NEMA24 και NEMA34, αποτελώντας εξαιρετική επιλογή για έργα CNC και συστήματα που απαιτούν έλεγχο κινητήρων υψηλής ακρίβειας. Είναι επίσης συμβατός με Arduino και άλλους μικροελεγκτές που εκπέμπουν ψηφιακά σήματα παλμού 5V, διευκολύνοντας την ενσωμάτωσή του σε DIY και επαγγελματικά έργα.
Συνδέσεις και ρύθμιση

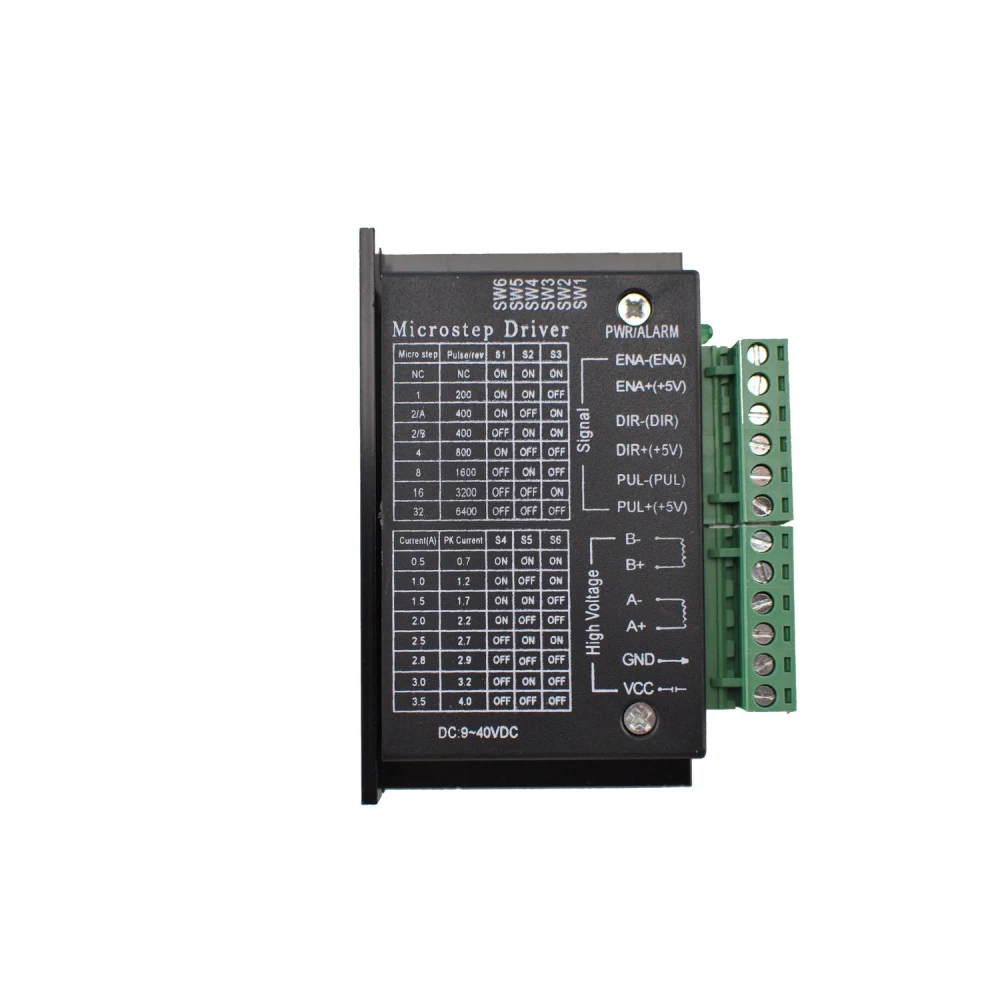

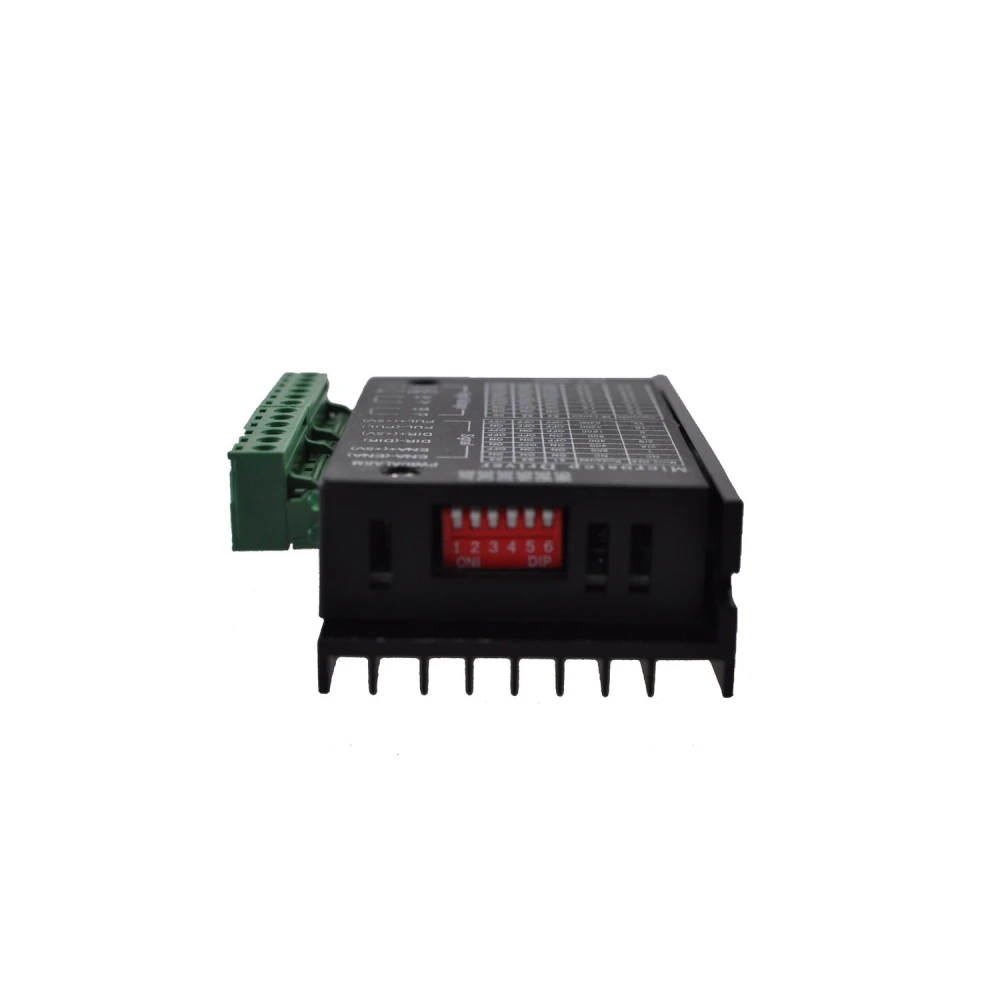

Το module διαθέτει ακροδέκτες για τροφοδοσία DC, εξόδους για τις φάσεις του κινητήρα και εισόδους για σήματα ενεργοποίησης, βήματος και κατεύθυνσης, όλα οπτικά απομονωμένα για αποφυγή παρεμβολών. Επιπλέον, διαθέτει μπλοκ διακοπτών DIP για ρύθμιση του ρεύματος και της ανάλυσης micro-step, επιτρέποντας προσαρμοσμένη διαμόρφωση ανάλογα με τις ανάγκες του κινητήρα και της εφαρμογής.
Συνολικά, το driver TB6600 είναι ένας στιβαρός, ακριβής και ευέλικτος ελεγκτής, ιδανικός για όσους αναζητούν αξιόπιστη απόδοση σε βηματικούς κινητήρες για εφαρμογές CNC, ρομποτικής και αυτοματισμού.
- Λειτουργίες micro-step: 1/1, 1/2, 1/4, 1/8, 1/16.
- Τροφοδοσία 9 έως 40V DC.
- Ρυθμιζόμενο ρεύμα από 0,2 A έως 5 A.
- Προστασία από υπέρταση, υπόταση και βραχυκυκλώματα.
- Συμβατό με κινητήρες NEMA17, NEMA23, NEMA24 και NEMA34.
- Συμβατό με Arduino και μικροελεγκτές 5V.
- Ανθεκτικό περίβλημα με ψύκτρα αλουμινίου.
- Υψηλή ακρίβεια και ροπή σε υψηλές ταχύτητες.
Ερωτήσεις & Απαντήσεις πελατών
Ποια πλεονεκτήματα προσφέρει η χρήση micro-passes στον controller TB6600 σε σχέση με controllers μόνο full step ή half step;
Η χρήση micro-passes (επιλογές 1/1, 1/2, 1/4, 1/8, 1/16 step) στον TB6600 επιτρέπει πιο ομαλή κίνηση του motor και μεγαλύτερη ανάλυση τοποθέτησης, μειώνοντας τους κραδασμούς και αυξάνοντας την ακρίβεια. Σε σύγκριση, τα full step ή half step modes δημιουργούν περισσότερες δονήσεις και μικρότερη ανάλυση. Αυτό είναι κρίσιμο για εργασίες όπου η ομαλότητα και η ακρίβεια είναι προτεραιότητα.
Ποιες ηλεκτρικές απαιτήσεις και απαιτήσεις σήματος πρέπει να πληροί ο microcontroller μου για να είναι συμβατός με αυτό το driver;
Ο TB6600 λειτουργεί με ψηφιακά σήματα ελέγχου 5 V στις εισόδους pulse, direction και enable, ενώ διαθέτει και optocoupled inputs για απομόνωση. Είναι συμβατός με microcontrollers όπως Arduino και άλλα που παρέχουν λογικά σήματα 5 V. Η τροφοδοσία του driver πρέπει να είναι στο εύρος 9–40 VDC. Συνιστάται να επιβεβαιώσετε ότι ο microcontroller μπορεί να δώσει τουλάχιστον 5 mA ανά pin ελέγχου.
Ποιοι μηχανισμοί προστασίας ενσωματώνονται στον TB6600 και πώς λειτουργούν σε ένα τυπικό σφάλμα;
Ο TB6600 ενσωματώνει προστασία από υπέρταση, χαμηλή τάση, υπερένταση και βραχυκυκλώματα. Για παράδειγμα, αν ανιχνευθεί υπέρταση ή υπερένταση, ο driver απενεργοποιεί την έξοδο για να προστατεύσει τόσο το motor όσο και το εσωτερικό κύκλωμα. Σε περίπτωση βραχυκυκλώματος, μπαίνει σε κατάσταση προστασίας μέχρι να αποκατασταθεί η τροφοδοσία. Αυτές οι λειτουργίες αυξάνουν την ασφάλεια απέναντι σε συνηθισμένες βλάβες στην καλωδίωση ή στην τροφοδοσία.
Τι τάση υποστηρίζει το driver TB6600;
Το driver TB6600 υποστηρίζει τάση εισόδου 9V έως 40V DC, με εύρος λειτουργίας 8 έως 50V DC.
Ποιο είναι το μέγιστο ρεύμα που μπορεί να διαχειριστεί αυτός ο ελεγκτής;
Μπορεί να διαχειριστεί μέγιστο ρεύμα λειτουργίας 4,5 A και μέγιστη κορυφή 5 A για 100 ms.
Είναι συμβατό με Arduino;
Ναι, είναι συμβατό με Arduino και άλλους μικροελεγκτές που εκπέμπουν ψηφιακά σήματα παλμού 5V.
Ποιοι βηματικοί κινητήρες είναι συμβατοί με αυτό το driver;
Είναι συμβατό με κινητήρες NEMA17, NEMA23, NEMA24 και NEMA34 2 και 4 φάσεων.
Ποιες λειτουργίες micro-step προσφέρει το TB6600;
Προσφέρει λειτουργίες micro-step 1/1, 1/2, 1/4, 1/8 και 1/16 για ακριβή έλεγχο του κινητήρα.
