2,23 €
Σε απόθεμα

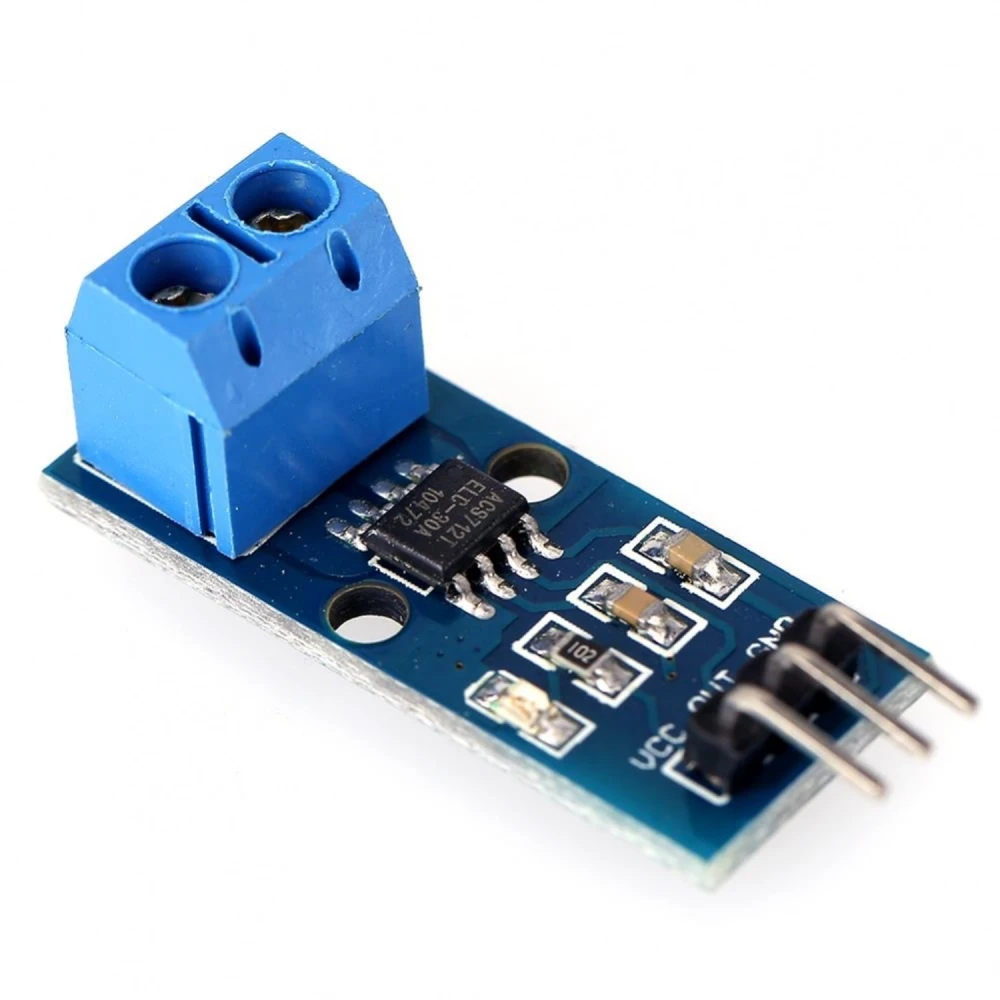

Αισθητήρας Ρεύματος ACS712 5A Arduino AC/DC για ακριβή μέτρηση έντασης
Μάρκα: satkit
2,23€
Περιλαμβάνεται ΦΠΑ (Χωρίς ΦΠΑ: 1,80 €)
Εκπτώσεις ποσότητας
| Ποσότητα | Τιμή | Αποθήκευση |
|---|---|---|
| 2+ | 2,14 € | -4% |
| 10+ | 2,03 € | -9% |
| 20+ | 1,67 € | -25% |
Σε απόθεμα - Αποστέλλεται άμεσα
Κανονική παράδοση
Τετ, Ιούν 17 - Παρ, Ιούν 19
Ταχεία παράδοση
Δευ, Ιούν 15 - Τρί, Ιούν 16
Επιστροφές 30 ημερών
Δωρεάν επιστροφές εντός 30 ημερών
Ασφαλής συναλλαγή
Share:
Δωρεάν παράδοση
Αποστολή από 4,99€
Εύκολες επιστροφές
Πολιτική επιστροφών 30 ημερών
Ασφαλής πληρωμή
100% ασφαλής ολοκλήρωση αγοράς
Εγγύηση ποιότητας
Μόνο αυθεντικά προϊόντα
Ο Αισθητήρας Ρεύματος ACS712 5A Arduino AC/DC είναι ένα ηλεκτρονικό module σχεδιασμένο για τη μέτρηση της έντασης του ρεύματος που διαρρέει έναν αγωγό, τόσο σε εναλλασσόμενο ρεύμα (AC) όσο και σε συνεχές ρεύμα (DC). Βασισμένος στο ολοκληρωμένο ACS712-05 της Allegro, χρησιμοποιεί το φαινόμενο Hall για να ανιχνεύει το ρεύμα χωρίς άμεση επαφή, εξασφαλίζοντας ασφαλή και αποδοτική μέτρηση.
Αυτός ο αισθητήρας είναι ιδανικός για έργα με Arduino και άλλους μικροελεγκτές, επιτρέποντας σε makers, φοιτητές και επαγγελματίες να παρακολουθούν την κατανάλωση ρεύματος στα κυκλώματά τους με απλό και ακριβή τρόπο.
Κύρια χαρακτηριστικά
- Τύπος: Αισθητήρας ρεύματος AC/DC
- Chip: ACS712-05 της Allegro
- Τροφοδοσία: 4,5 a 5,5 Vdc
- Εύρος μέτρησης: 0 a 5 A AC/DC
- Εσωτερική αντίσταση: 1,2 mΩ
- Προστασία: Ηλεκτρική απομόνωση 2,1 kV rms
- Έξοδος: Αναλογικό σήμα 185 mV/A
- Χρόνος απόκρισης: 5 microsegundos
- Μέγιστο σφάλμα: 1,5 %
Τυπικές χρήσεις
- Μέτρηση ρεύματος σε έργα Arduino και ενσωματωμένα συστήματα.
- Παρακολούθηση κατανάλωσης ρεύματος σε ηλεκτρονικές συσκευές.
- Ανάπτυξη συστημάτων ηλεκτρικής προστασίας και ελέγχου.
- Εκπαιδευτικές εφαρμογές για εκμάθηση ηλεκτρονικών και αισθητήρων.
Συμβατότητα
Αυτός ο αισθητήρας είναι συμβατός με τις περισσότερες πλακέτες Arduino και μικροελεγκτές που επιτρέπουν την ανάγνωση αναλογικών σημάτων. Η τυπική τροφοδοσία 5 V διευκολύνει την ενσωμάτωσή του σε έργα ηλεκτρονικής και ρομποτικής.
Χάρη στον συμπαγή σχεδιασμό και την εύκολη σύνδεση, αποτελεί απαραίτητο εργαλείο για όσους θέλουν να μετρούν ρεύμα με ακρίβεια και ασφάλεια στα τεχνολογικά τους έργα.
- Μετρά εναλλασσόμενο και συνεχές ρεύμα από 0 a 5 A με υψηλή ακρίβεια
- Βασίζεται στο chip ACS712-05 με φαινόμενο Hall για μέτρηση χωρίς επαφή
- Τροφοδοσία 4,5 a 5,5 Vdc συμβατή με Arduino
- Αναλογική έξοδος ανάλογη του ρεύματος (185 mV/A)
- Ασφαλής ηλεκτρική απομόνωση 2,1 kV rms για προστασία
- Γρήγορος χρόνος απόκρισης 5 microsegundos για δυναμικές μετρήσεις
- Μέγιστο σφάλμα 1,5 % για αξιόπιστα αποτελέσματα
Ερωτήσεις & Απαντήσεις πελατών
Ποιος είναι ο πραγματικός χρόνος απόκρισης και πώς επηρεάζει τη μέτρηση γρήγορων σημάτων εναλλασσόμενου ρεύματος;
Το ACS712-05 έχει χρόνο απόκρισης 5 µs. Αυτό επιτρέπει τη μέτρηση AC σημάτων έως 60 kHz με επαρκή ανάλυση κυματομορφής. Για υψηλότερες συχνότητες, η εξασθένηση και η παραμόρφωση του σήματος μπορεί να είναι σημαντικές και δεν συνιστάται η χρήση του πέρα από το καθορισμένο όριο.
Πώς συνδέεται ο αισθητήρας ACS712 σε ένα Arduino;
Ο αισθητήρας ACS712 συνδέεται στο Arduino τροφοδοτώντας τον με 5V, συνδέοντας την αναλογική έξοδο σε μια αναλογική είσοδο του Arduino και συνδέοντας κοινή γείωση.
Ποιο εύρος ρεύματος μπορεί να μετρήσει αυτός ο αισθητήρας;
Μπορεί να μετρήσει ρεύματα από 0 a 5 amperios τόσο σε εναλλασσόμενο ρεύμα (AC) όσο και σε συνεχές ρεύμα (DC).
Χρειάζεται βαθμονόμηση ο αισθητήρας πριν από τη χρήση;
Ναι, συνιστάται η βαθμονόμηση του αισθητήρα για ακριβέστερες μετρήσεις, προσαρμόζοντας την ένδειξη με βάση την τιμή αναφοράς.
Για τι είδους έργα είναι κατάλληλος αυτός ο αισθητήρας;
Είναι ιδανικός για έργα ηλεκτρονικής και ρομποτικής με Arduino που απαιτούν μέτρηση έντασης ρεύματος, όπως έλεγχο κινητήρων ή παρακολούθηση κατανάλωσης.
Τι είδους έξοδο έχει ο αισθητήρας ACS712;
Ο αισθητήρας παρέχει αναλογική έξοδο ανάλογη του μετρούμενου ρεύματος, με ευαισθησία 185 mV ανά amperio.
