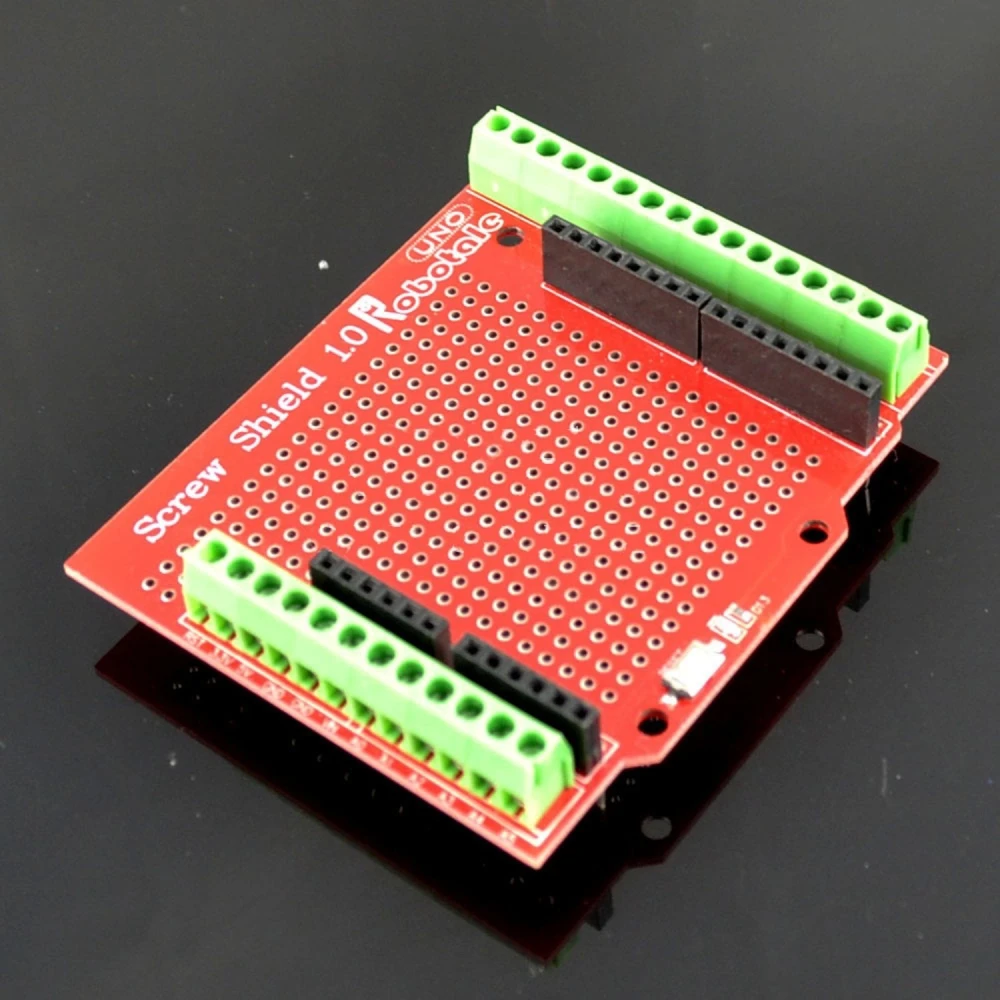

Proto Screw Shield με βιδωτές κλέμες για Arduino UNO και MEGA2560
Μάρκα: satkit
6,20€
Περιλαμβάνεται ΦΠΑ (Χωρίς ΦΠΑ: 5,00 €)
Εκπτώσεις ποσότητας
| Ποσότητα | Τιμή | Αποθήκευση |
|---|---|---|
| 2+ | 5,95 € | -4% |
| 10+ | 5,64 € | -9% |
| 20+ | 4,96 € | -20% |
Σε απόθεμα - Αποστέλλεται άμεσα
Κανονική παράδοση
Τετ, Ιούν 17 - Παρ, Ιούν 19
Ταχεία παράδοση
Δευ, Ιούν 15 - Τρί, Ιούν 16
Επιστροφές 30 ημερών
Δωρεάν επιστροφές εντός 30 ημερών
Ασφαλής συναλλαγή
Share:
Δωρεάν παράδοση
Αποστολή από 4,99€
Εύκολες επιστροφές
Πολιτική επιστροφών 30 ημερών
Ασφαλής πληρωμή
100% ασφαλής ολοκλήρωση αγοράς
Εγγύηση ποιότητας
Μόνο αυθεντικά προϊόντα
Το Proto Screw Shield είναι μια πλακέτα επέκτασης σχεδιασμένη για να διευκολύνει και να εξασφαλίζει τις ηλεκτρικές συνδέσεις σε έργα με Arduino UNO και MEGA2560. Χάρη στις κλέμες με βιδωτή σύνδεση, επιτρέπει τη στερέωση καλωδίων μεγαλύτερης διατομής από τα τυπικά που χρησιμοποιούνται σε πρωτότυπα, γεγονός που το καθιστά ιδανικό για βιομηχανικές εφαρμογές, αυτοματισμούς και τελικά προϊόντα.
Κύρια χαρακτηριστικά:
- Ασφαλής σύνδεση με βίδες: Τα καλώδια στερεώνονται σταθερά με βίδες στις υποδοχές, εξασφαλίζοντας σταθερή σύνδεση ανθεκτική σε κραδασμούς.
- Τυπικές κλέμες 3,81 mm: Συμβατές με τις πλακέτες Arduino UNO και MEGA2560, εξασφαλίζοντας μέγιστη συμβατότητα.
- Μεγάλη περιοχή συνδέσεων I/O: Διευκολύνει τη σύνδεση πολλών συσκευών και αισθητήρων.
- Διπλής όψης περιοχή πρωτοτυποποίησης: Επιτρέπει τη συναρμολόγηση και τη συγκόλληση εξαρτημάτων απευθείας στην πλακέτα για ανάπτυξη προσαρμοσμένων κυκλωμάτων.
- Καθαρή μεταξοτυπία ακίδων: Αναγνωρίζει εύκολα κάθε σύνδεση για αποφυγή λαθών.
- Θηλυκές ακίδες για στοίβαξη άλλων Shields: Συμβατό με άλλα modules για επέκταση λειτουργιών.
- Κουμπί reset και LED στην ακίδα D13: Ενσωματωμένες λειτουργίες για ευκολότερες δοκιμές και επανεκκινήσεις.
- Οπές στερέωσης: Επιτρέπει τη στερέωση του Shield στην πλακέτα Arduino με βίδες για μεγαλύτερη σταθερότητα.
Τυπικές χρήσεις: Ιδανικό για developers και επαγγελματίες που χρειάζονται μια στιβαρή λύση για πρωτοτυποποίηση και συναρμολόγηση σε έργα ηλεκτρονικών, βιομηχανικού αυτοματισμού και τελικών προϊόντων που απαιτούν ασφαλείς και ανθεκτικές συνδέσεις.
Συμβατότητα: Συμβατό αποκλειστικά με πλακέτες Arduino UNO και MEGA2560, εξασφαλίζοντας τέλεια εφαρμογή και πλήρη λειτουργικότητα.
Περιεχόμενο συσκευασίας:
- 1 τεμάχιο Proto Screw Shield με βιδωτές κλέμες για Arduino UNO και MEGA2560.
- Βιδωτές κλέμες για ασφαλή και σταθερή σύνδεση
- Συμβατό με Arduino UNO και MEGA2560
- Τυπικές κλέμες 3,81 mm για μέγιστη συμβατότητα
- Διπλής όψης περιοχή πρωτοτυποποίησης για απευθείας συγκόλληση
- Θηλυκές ακίδες για στοίβαξη άλλων Shields ή επεκτάσεων
- Περιλαμβάνει κουμπί reset και LED στην ακίδα D13
- Οπές στερέωσης με βίδες στο Arduino
- Ιδανικό για βιομηχανικά έργα και αυτοματισμούς
Ερωτήσεις & Απαντήσεις πελατών
Ποια πλεονεκτήματα προσφέρει το Proto Screw Shield σε σχέση με τα τυπικά prototyping shields χωρίς ακροδέκτες βίδας;
Το Proto Screw Shield επιτρέπει τη στερέωση καλωδίων μέσω ακροδεκτών βίδας, βελτιώνοντας τη μηχανική και ηλεκτρική ασφάλεια σε σχέση με τα συμβατικά headers. Αυτή η δυνατότητα υποστηρίζει καλώδια μεγαλύτερης διατομής, χρήσιμα σε βιομηχανικά περιβάλλοντα ή πρωτότυπα εκτεθειμένα σε κραδασμούς. Το κύριο μειονέκτημα είναι το ελαφρώς αυξημένο μέγεθος και η μικρότερη ταχύτητα σύνδεσης/αποσύνδεσης σε σχέση με τα τυπικά jumpers.
Ποια είναι τα κύρια υλικά, οι διαστάσεις και το βάρος του shield;
Το shield είναι κατασκευασμένο από PCB διπλής όψης από υαλοβάμβακα FR4, τυπικούς ακροδέκτες βίδας 3,81 mm, θηλυκά pins και βασικά εξαρτήματα (κουμπί, LED). Οι τυπικές διαστάσεις του είναι 70 mm x 54 mm x 20 mm (τοποθετημένο) και το κατά προσέγγιση βάρος είναι 40 g. Μπορεί να υπάρχουν μικρές διαφορές ανά παρτίδα.
Τι συμβατότητα έχει αυτό το shield με άλλες εκδόσεις Arduino ή clones;
Το shield τοποθετείται απευθείας σε πλακέτες Arduino UNO και MEGA2560, αυθεντικές ή clones, εφόσον τηρείται το ίδιο layout pins. Δεν είναι φυσικά συμβατό με πλακέτες διαφορετικού form factor (π.χ. Nano, Leonardo, Due) χωρίς ειδικούς αντάπτορες.
Τι φροντίδα πρέπει να λαμβάνεται για να διατηρηθεί καλή αγωγιμότητα και αντοχή στους ακροδέκτες βίδας;
Συνιστάται να αποφεύγετε υπερβολικά μακριά γυμνά καλώδια και να ελέγχετε περιοδικά το σφίξιμο των βιδών για να αποτρέπονται ψευδείς επαφές ή χαλαρώματα από κραδασμούς. Για επιθετικά περιβάλλοντα, συνιστάται περιοδικός καθαρισμός των επαφών και αποφυγή παρατεταμένης υγρασίας, καθώς οι βίδες είναι από επινικελωμένο ατσάλι και μπορεί να οξειδωθούν με άμεση έκθεση.
Το Proto Screw Shield συμμορφώνεται με κάποια ηλεκτρική ή ασφαλιστική νομοθεσία και υπάρχουν ανταλλακτικά αν καταστραφούν οι ακροδέκτες;
Το προϊόν προορίζεται για πρωτοτυποποίηση και εκπαίδευση, επομένως δεν φέρει συγκεκριμένες πιστοποιήσεις (όπως CE ή εγγυημένο RoHS από το εργοστάσιο). Οι ακροδέκτες βίδας είναι τυπικά εξαρτήματα 3,81 mm, εύκολα αντικαταστάσιμα με ανταλλακτικά γενικής ηλεκτρονικής. Ελέγξτε το datasheet των συνδέσμων για λεπτές ρυθμίσεις αν προχωρήσετε σε αντικαταστάσεις.
Με ποιες πλακέτες Arduino είναι συμβατό το Proto Screw Shield;
Είναι συμβατό αποκλειστικά με πλακέτες Arduino UNO και MEGA2560.
Μπορώ να χρησιμοποιήσω πιο χοντρά καλώδια με αυτό το Shield;
Ναι, χάρη στις βιδωτές κλέμες του, επιτρέπει τη στερέωση πιο χοντρών καλωδίων από αυτά που χρησιμοποιούνται στα παραδοσιακά πρωτότυπα.
Περιλαμβάνει περιοχή για πρωτοτυποποίηση;
Ναι, διαθέτει διπλής όψης περιοχή πρωτοτυποποίησης για συναρμολόγηση και συγκόλληση εξαρτημάτων απευθείας.
Μπορεί να στερεωθεί το Shield στην πλακέτα Arduino;
Ναι, διαθέτει οπές στερέωσης με βίδες για να ασφαλίζει το Shield στην πλακέτα Arduino.
Τι περιλαμβάνει η συσκευασία;
Η συσκευασία περιλαμβάνει 1 τεμάχιο Proto Screw Shield με βιδωτές κλέμες.
